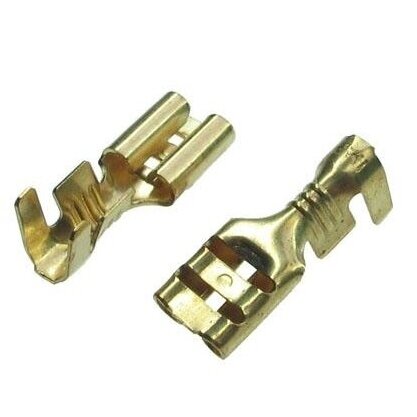

    Плоская клемма-гнездо для провода с фиксатором | 1–2,5 мм² | 6,3 мм | неизолированная | латунь | DJ622-A6.3B | IMP6,3

    Плоская клемма-гнездо для провода с фиксатором | 1–2,5 мм² | 6,3 мм | неизолированная | латунь | DJ622-A6.3B | IMP6,3

    Артикул: IMP6,3
    Задать вопрос об этом товаре
    Цена 0.04 € с НДС
    ( 0.03 € без НДС )
    Покупайте больше, платите меньше
    100+ шт.  – 0.04 € за шт. -0%
    1000+ шт.  – 0.04 € за шт. -0%
    10000+ шт.  – 0.02 € за шт. -50%
    Не подходит цена? Предложи свою!

    IMP6,3 (DJ622-A6.3B) – неизолированная латунная обжимная плоская клемма с фиксатором для проводов 1–2,5 мм², для контактов 6,3 мм в нагревателях, термостатах, выключателях, реле и корпусах автомобильных разъёмов. Быстрый монтаж без пайки и разъёмное соединение.

  • Описание

    Плоская клемма-гнездо для провода с фиксатором | 1–2,5 мм² | 6,3 мм | неизолированная | латунь | DJ622-A6.3B | IMP6,3

    IMP6,3 (DJ622-A6.3B) – неизолированная латунная плоская клемма-гнездо («мама») с фиксирующим язычком для подключения проводов сечением 1–2,5 мм² к плоским контактам шириной 6,3 мм. Фиксатор защёлкивается в пластиковом корпусе разъёма, поэтому клемма не выпадает от вибрации.

    Главное:
    Одна из самых распространённых клемм в бытовой технике, нагревательных приборах, выключателях, реле и автомобильной проводке. Когда нужно заменить обгоревшую или окисленную клемму на контакте 6,3 мм, правильно опрессованная новая клемма восстанавливает надёжный контакт без пайки.
    Сечение провода
    1–2,5 мм²
    Ширина контакта
    6,3 мм
    Фиксатор
    Есть – для корпуса разъёма
    Монтаж
    Опрессовка

    Принцип работы

    С провода снимают изоляцию, жилу вкладывают в зону обжима и опрессовывают клещами для неизолированных наконечников. У клеммы две зоны обжима: передние лепестки обжимают жилу и создают электрический контакт с малым сопротивлением, а задние прижимают изоляцию и защищают жилу от излома у клеммы.

    Опрессованную клемму надевают на плоский контакт шириной 6,3 мм. Пружинящие края клеммы прижимают контакт и поддерживают постоянное контактное усилие, поэтому соединение не ослабевает от вибрации и перепадов температуры.

    Фиксирующий язычок сверху предназначен для многоконтактных корпусов разъёмов серии 6,3 мм: после вставки клеммы в гнездо корпуса язычок защёлкивается и не даёт ей выйти. Поскольку клемма неизолированная, изоляцию обеспечивает корпус разъёма, изолирующий колпачок или термоусадочная трубка.

    Чем полезна IMP6,3?
    Подходит как для одиночного подключения к контакту 6,3 мм, так и для монтажа в корпуса автомобильных разъёмов и разъёмов бытовой техники – фиксатор гарантирует, что провод не выйдет из разъёма.

    Технические характеристики

    Тип товара Плоская клемма-гнездо («мама») для провода
    Код IMP6,3
    Модель производителя DJ622-A6.3B
    Материал Латунь
    Сечение провода 1–2,5 мм²
    Ширина контакта 6,3 мм (стандартный контакт 6,3×0,8 мм)
    Фиксатор Есть – фиксирующий язычок для корпуса разъёма
    Изоляция Нет (неизолированная)
    Способ соединения Опрессовка, открытые зоны обжима жилы и изоляции
    Подходящие провода Медные многопроволочные и однопроволочные
    Единица продажи 1 шт.

    Основные функции

    • Фиксирующий язычок – клемма защёлкивается в корпусе разъёма и не выпадает от вибрации.
    • Двойная зона обжима – жила получает электрический контакт, изоляция – механическую фиксацию.
    • Разъёмное соединение – прибор или компонент можно заменить, не перерезая провод.
    • Стандартный размер 6,3 мм – подходит к большинству плоских контактов бытового и промышленного оборудования.
    • Опрессовка – монтаж без пайки, быстро и воспроизводимо.
    • Широкий диапазон сечений – 1–2,5 мм² охватывает самые распространённые провода цепей управления и питания.

    Где применяется?

    • Подключение водонагревателей, котлов и ТЭНов
    • Контакты термостатов, термореле и защиты от перегрева
    • Ремонт бытовой техники (стиральные, посудомоечные машины, духовки)
    • Клавишные выключатели, кнопки и сигнальная арматура
    • Реле и контакторы с плоскими выводами
    • Корпуса разъёмов автомобилей, кемперов и сельхозтехники (серия 6,3 мм)
    • Выводы вентиляторов, насосов и конденсаторов

    Применение по задачам

    Мастеру по ремонту бытовой техники.
    Быстро заменяет обгоревшие клеммы на ТЭНах и термостатах без пайки.
    Сборщику щитов и оборудования.
    Стандартный недорогой компонент для серийной подготовки проводов и монтажа.
    Автоэлектрику.
    Аккуратное разъёмное соединение для выключателей, реле и дополнительного оборудования.

    Практическое применение

    Если клемма термостата водонагревателя потемнела или обгорела, провод обрезают до чистой меди, снимают около 5–6 мм изоляции, опрессовывают новую клемму IMP6,3 и надевают на неё термоусадочную трубку. Затем клемму плотно надевают на контакт термостата – соединение восстановлено без пайки и без замены термостата.

    Плюсы

    • Фиксатор для корпуса разъёма
    • Стандартный размер 6,3 мм
    • Подходит для проводов 1–2,5 мм²
    • Монтаж без пайки
    • Соединение можно разъединять и соединять повторно
    • Компактная, помещается в тесных местах
    • Низкая цена для серийного применения

    Минусы / ограничения

    • Неизолированная – в открытых местах нужна дополнительная изоляция (термоусадка или колпачок)
    • Не подходит для проводов менее 1 мм² и более 2,5 мм²
    • Для качественной опрессовки нужны подходящие клещи
    • Для контактов другой ширины (2,8 мм, 4,8 мм) нужна клемма соответствующего размера
    • Из корпуса разъёма извлекается только после нажатия фиксирующего язычка тонким инструментом

    Указания по безопасности и монтажу

    • Перед работой отключите напряжение и проверьте его отсутствие.
    • Опрессовывайте клещами для неизолированных наконечников – не обычными плоскогубцами.
    • После опрессовки потяните провод – он не должен выскальзывать из клеммы.
    • Изоляция не должна попадать в зону обжима жилы.
    • Неизолированную клемму в доступном месте изолируйте термоусадочной трубкой или колпачком.
    • Окисленные или обгоревшие клеммы не зачищайте – заменяйте новыми.

    Быстрый выбор

    1–2,5 мм²
    6,3 мм
    Неизолированная
    С фиксатором
    Подходит, если нужно:
    • подключить провод к плоскому контакту 6,3 мм
    • заменить обгоревшую или окисленную клемму
    • разъёмное соединение без пайки
    • клемму, фиксирующуюся в корпусе разъёма 6,3 мм
    Проверьте перед использованием:
    • действительно ли ширина контакта 6,3 мм
    • сечение провода 1–2,5 мм²
    • есть ли клещи для неизолированных наконечников
    Важно: неизолированная клемма не заменяет изоляцию – в доступных местах её необходимо дополнительно изолировать.

    Частые вопросы

    Для каких сечений подходит IMP6,3?
    Для медных проводов от 1 до 2,5 мм².
    На какой контакт она надевается?
    На стандартный плоский контакт шириной 6,3 мм.
    Нужна ли пайка?
    Нет, провод опрессовывается клещами.
    Как изолировать неизолированную клемму?
    Перед опрессовкой наденьте на провод термоусадочную трубку или используйте изолирующий колпачок для клемм 6,3 мм.
    Зачем нужен фиксатор?
    Он фиксирует клемму в пластиковом корпусе разъёма, чтобы провод не выходил от вибрации или натяжения.
    Как извлечь клемму из корпуса разъёма?
    Тонким инструментом нажмите фиксирующий язычок через отверстие корпуса и вытяните провод.

    Плоская клемма-гнездо с фиксатором 1–2,5 мм² | 6,3 мм | DJ622-A6.3B | IMP6,3

    IMP6,3 (DJ622-A6.3B) – неизолированная латунная обжимная плоская клемма с фиксатором для проводов 1–2,5 мм², для контактов 6,3 мм в нагревателях, термостатах, выключателях, реле и корпусах автомобильных разъёмов. Быстрый монтаж без пайки и разъёмное соединение.

    Иллюстративное изображение могло быть создано с использованием ИИ. Внешний вид товара может незначительно отличаться от изображённого. Руководствуйтесь технической спецификацией.
