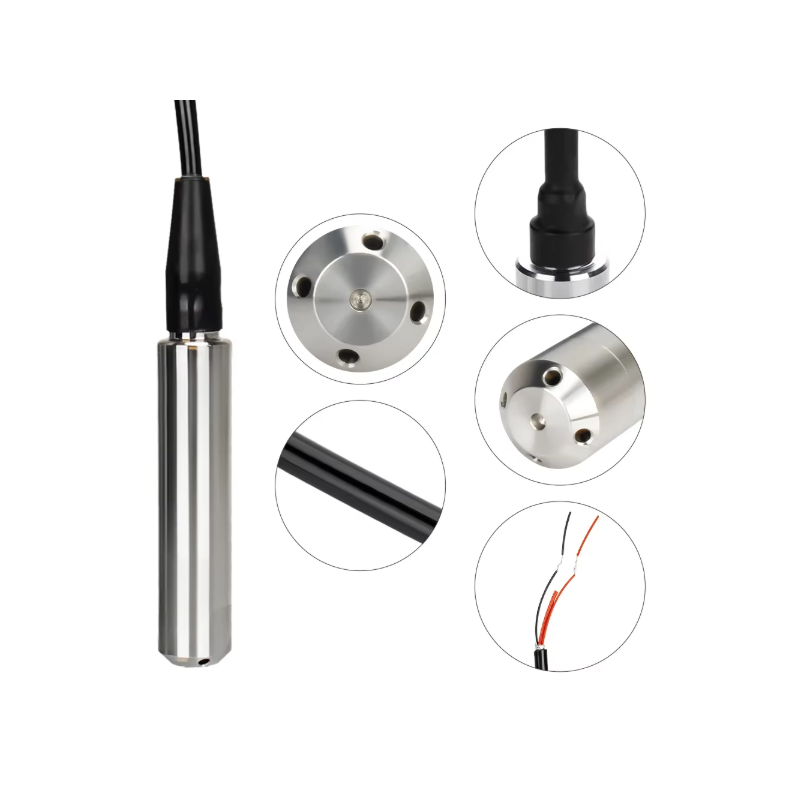

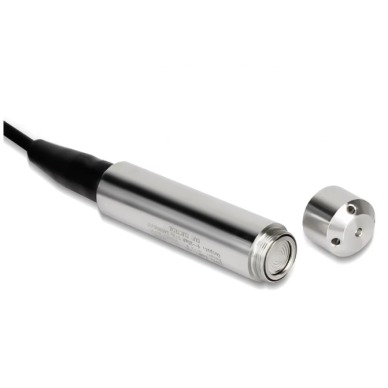

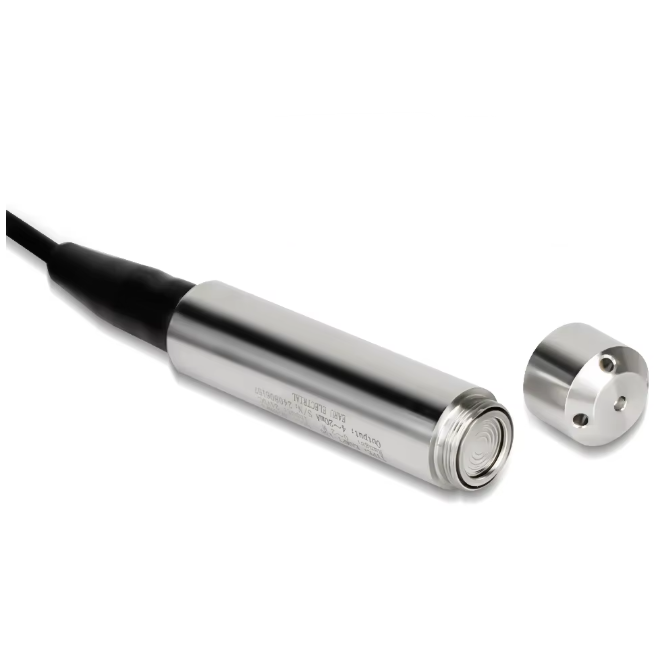

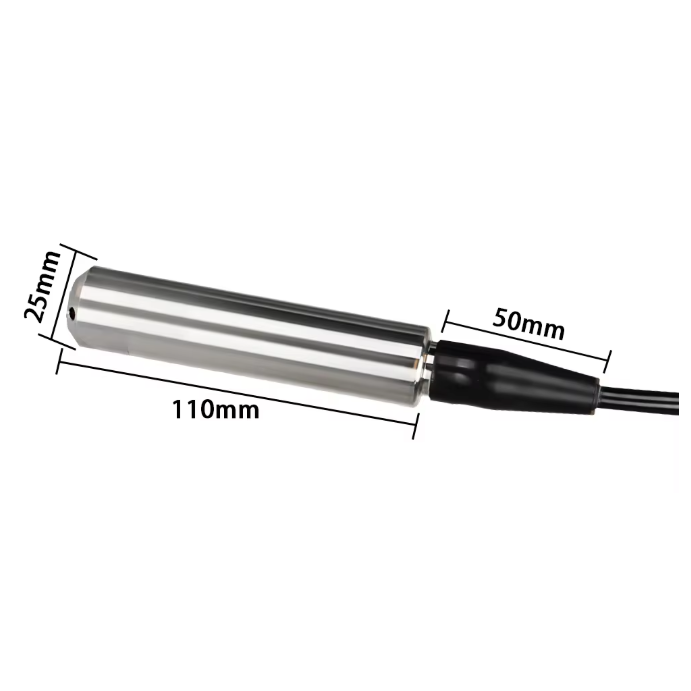

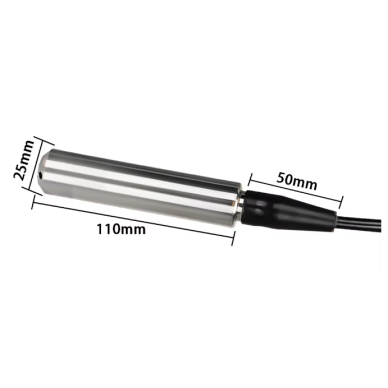

    Погружной гидростатический датчик уровня жидкости | преобразователь уровня | RS485 | DC 12–36 В | для воды, масла и других жидкостей | зонд из нержавеющей стали

    Артикул: ES-YWTT1M-RS485
    Задать вопрос об этом товаре
    Цена 242.00 € с НДС
    ( 200.00 € без НДС )
    Не подходит цена? Предложи свою!

    Погружной датчик / преобразователь уровня жидкости, предназначенный для измерения уровня воды, масла и других жидкостей, не агрессивных к нержавеющей стали. Датчик измеряет давление столба жидкости и передает сигнал в систему автоматизации, контроллер, индикатор, PLC или другое управляющее оборудование.

    Данная модель может использоваться в резервуарах, емкостях для воды, колодцах, скважинах, системах технической воды, масляных баках, системах сточных вод или дренажа, когда требуется постоянный контроль уровня жидкости.

  • Описание

    Погружной гидростатический датчик уровня / преобразователь уровня – RS485, DC 12–36 В, зонд из нержавеющей стали

    Погружной гидростатический датчик уровня / преобразователь уровня предназначен для непрерывного контроля уровня жидкости в резервуарах, емкостях, колодцах и технологических системах. Зонд погружается в жидкость, а измерительные данные передаются через цифровой интерфейс RS485 на контроллер, ПЛК, индикатор или другую систему автоматизации.

    Данная версия питается от DC 12–36 В. Зонд выполнен из нержавеющей стали и предназначен для воды, масла и других жидкостей, совместимых с материалами зонда и уплотнений.

    Важно при выборе:
    в данном семействе изделий могут предлагаться версии с выходами 4–20 мА, 0–10 В и RS485. Это описание относится к версии RS485. Диапазон измерения, точность, протокол RS485 / карта регистров, длина кабеля и марка нержавеющей стали должны уточняться для конкретной заказываемой версии.
    Выход
    RS485
    Питание
    DC 12–36 V
    Принцип измерения
    гидростатический
    Зонд
    нержавеющая сталь

    Для инженера / энергетика / специалиста по автоматике

    Преобразователь предназначен для задач, где требуется непрерывное цифровое измерение уровня. Интерфейс RS485 удобен для интеграции с ПЛК, RTU, регистраторами данных, SCADA и системами удаленного мониторинга.

    Типовые задачи:
    • измерение уровня воды в резервуарах и емкостях;
    • контроль уровня в колодцах, технологических емкостях и цистернах;
    • контроль уровня масла и других совместимых жидкостей;
    • автоматизация работы насосов по уровню;
    • реализация аварий высокой / низкой отметки в контроллере;
    • передача данных уровня в SCADA или удаленную систему мониторинга;
    • контроль и регистрация уровня технологического процесса.

    Принцип работы

    Погруженный зонд измеряет гидростатическое давление, создаваемое столбом жидкости. Чем выше уровень жидкости над чувствительным элементом, тем выше давление. Встроенная электроника обрабатывает значение и передает информацию об уровне через RS485.

    Инженерная примечание:
    гидростатическое измерение зависит не только от высоты столба жидкости, но и от ее плотности. Если среда существенно отличается от воды или плотность меняется с температурой / концентрацией, пересчет уровня в контроллере следует оценивать отдельно.

    Технические данные

    Тип Погружной гидростатический датчик / преобразователь уровня
    Измеряемая величина Уровень жидкости
    Выход / интерфейс RS485, цифровой
    Напряжение питания DC 12–36 В
    Зонд Нержавеющая сталь
    Монтаж Погружной
    Подходящие жидкости Вода, масло и другие жидкости, совместимые с материалами зонда, уплотнений и кабеля
    Диапазон измерения Уточнять для конкретной версии
    Точность Уточнять для конкретной версии
    Протокол RS485 / регистры Уточнять по документации конкретной версии
    Длина кабеля Согласно выбранной комплектации

    Интеграция RS485

    RS485 позволяет передавать цифровые измерительные данные на большие расстояния по сравнению с типичным аналоговым сигналом 0–10 В и удобен для промышленной автоматизации. Перед подключением к ПЛК или контроллеру необходимо проверить параметры связи конкретной модели.

    При проектировании RS485 проверить:
    • назначение проводов / клемм A и B;
    • используемый протокол;
    • адрес устройства;
    • скорость передачи (baud rate);
    • четность, стоп-биты и биты данных;
    • адреса регистров и масштабирование значений;
    • необходимость терминаторов на концах линии;
    • экранирование и заземление.
    RS485 ≠ автоматически Modbus RTU:
    RS485 определяет физический уровень связи, но не протокол верхнего уровня. Указывать «Modbus RTU» следует только при подтверждении в документации производителя конкретной версии.

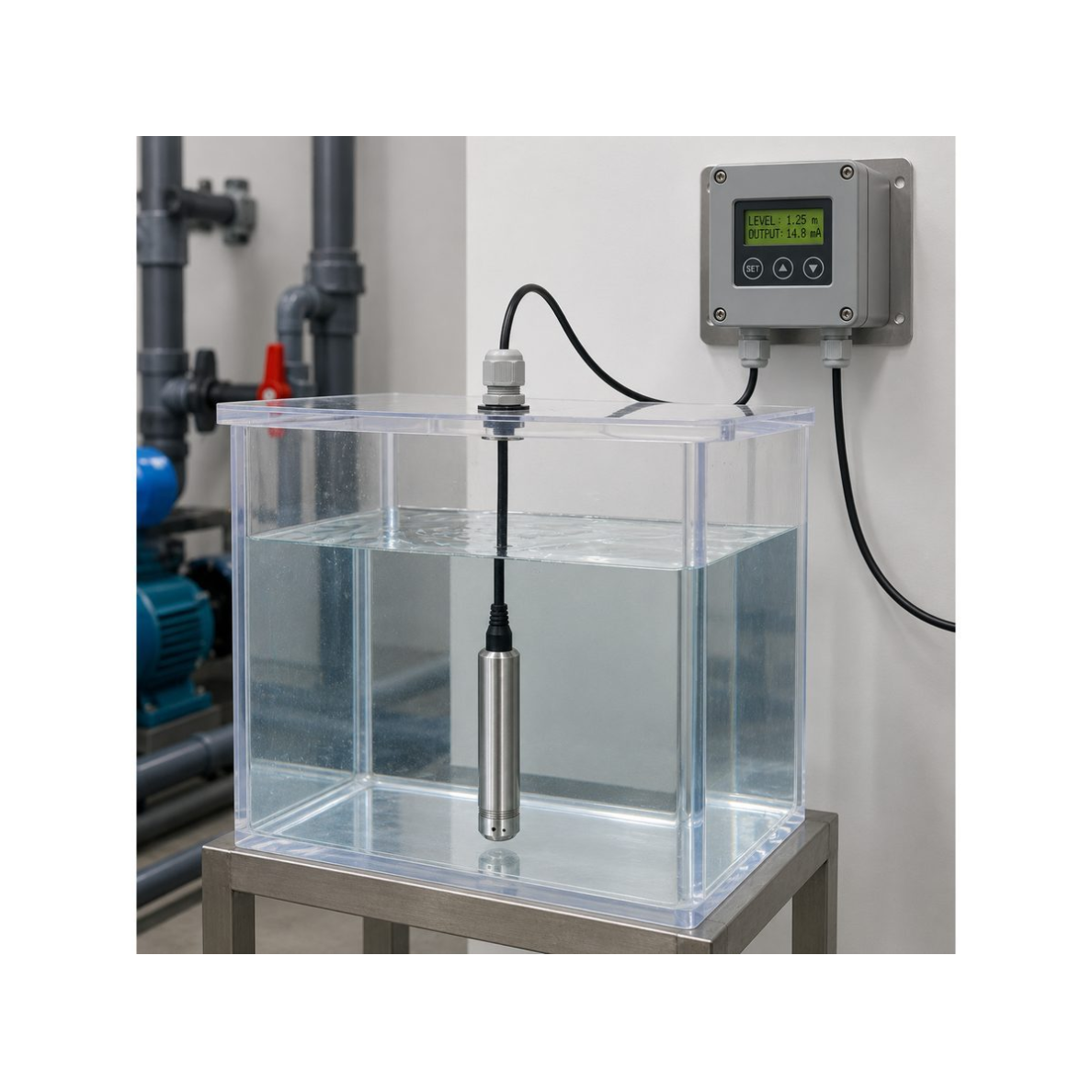

    Монтаж в резервуаре или емкости

    • Зонд должен быть полностью погружен в измеряемую жидкость.
    • Не устанавливать непосредственно в зоне удара входящего потока жидкости.
    • Избегать сильной турбулентности, пузырьков воздуха и интенсивного перемешивания.
    • Зонд не должен опираться на дно, если это может механически нагружать чувствительный элемент.
    • Кабель следует закрепить так, чтобы его вес и натяжение не передавались на уплотнение зонда.
    • Если в кабеле используется канал компенсации атмосферного давления, он должен оставаться сухим и незасоренным.
    Не выбирать только по названию жидкости:
    пригодность для масла, топлива, химикатов и агрессивных жидкостей зависит не только от нержавеющего зонда, но и от мембраны, уплотнений и оболочки кабеля. Совместимость материалов необходимо проверять для конкретной среды.

    Питание и EMC

    Датчик питается от 12–36 В DC. В промышленной среде рекомендуется стабилизированный источник питания DC и отдельная прокладка сигнального кабеля от частотных преобразователей, двигателей, контакторов и других источников сильных электромагнитных помех.

    Для линии RS485:
    на практике рекомендуется экранированная витая пара, шинная топология и минимизация длинных ответвлений. Подключение экрана и заземление следует выполнять согласно EMC-концепции всей системы автоматизации.

    Выбор диапазона измерения

    Диапазон гидростатического преобразователя следует выбирать по максимальной фактической высоте столба жидкости, а не только по геометрической высоте емкости. Следует учитывать:

    • максимальный рабочий уровень;
    • возможный уровень перелива;
    • плотность жидкости;
    • высоту установки зонда от дна;
    • необходимый запас диапазона;
    • масштабирование уровня в контроллере.
    Слишком большой диапазон снижает практическое разрешение:
    если для низкой емкости выбрать датчик с существенно большим диапазоном, будет использована только часть его шкалы. Рационально выбирать диапазон близко к реальному процессу с обоснованным запасом.

    Применение по задаче

    Водные системы

    Измерение уровня в резервуарах, колодцах, емкостях и системах технологической воды.

    Промышленная автоматика

    Контроль уровня, сигнализация и управление процессом в ПЛК / SCADA.

    Управление насосами

    Автоматический пуск / останов насосов или многоуровневая логика в контроллере.

    Удаленный мониторинг

    Передача данных уровня в удаленный контроллер, телеметрию или регистратор данных.

    Преимущества и ограничения

    Преимущества

    • Цифровой выход RS485.
    • Широкий диапазон питания DC 12–36 В.
    • Погружная конструкция.
    • Зонд из нержавеющей стали.
    • Нет подвижного поплавкового механизма.
    • Удобная интеграция в ПЛК / SCADA.
    • Подходит для непрерывного контроля уровня.

    Ограничения

    • Результат зависит от плотности жидкости.
    • Параметры RS485 должны совпадать с контроллером.
    • Химическую совместимость необходимо проверять для конкретной среды.
    • Сильная турбулентность может ухудшать стабильность измерения.
    • Диапазон нужно подбирать под реальный процесс.
    • Modbus RTU нельзя предполагать только по наличию RS485.

    Последовательность пусконаладки и проверки

    1. Проверить диапазон измерения заказанной версии.
    2. Проверить полярность питания и источник DC 12–36 В.
    3. Проверить подключение RS485 A/B по схеме производителя.
    4. Настроить необходимые параметры связи в контроллере.
    5. Проверить масштабирование данных и инженерные единицы.
    6. Сравнить отображаемый уровень с известным фактическим уровнем.
    7. Задать пороги высокого / низкого уровня в ПЛК / SCADA.
    8. Зафиксировать адрес, диапазон, параметры связи и масштабирование в документации объекта.

    Контрольный список инженера перед заказом

    • Каков максимальный уровень жидкости, м?
    • Какова плотность измеряемой жидкости?
    • Какова температура жидкости?
    • Совместимы ли материалы зонда, мембраны, уплотнений и кабеля со средой?
    • Какая длина кабеля требуется?
    • Какой конкретно протокол RS485 используется?
    • Каковы параметры связи и адреса регистров?
    • Будет ли подключение к ПЛК, RTU, SCADA или отдельному индикатору?
    • Есть ли на объекте сильные источники EMC-помех?
    • Используется ли атмосферная компенсация и как будет защищен вентиляционный конец кабеля?

    Часто задаваемые вопросы (FAQ)

    RS485 — это аналоговый выход?
    Нет. RS485 — цифровой интерфейс связи. 4–20 мА и 0–10 В являются примерами аналоговых выходов.
    DC 12–36 В — это выходной сигнал?
    Нет. Это напряжение питания датчика. Измерительные данные в данной версии передаются по RS485.
    Можно ли использовать в масле?
    Только если конкретное масло совместимо со всеми контактирующими материалами зонда, уплотнений и кабеля. Одного корпуса из нержавеющей стали недостаточно.
    RS485 означает Modbus RTU?
    Не обязательно. RS485 — физический интерфейс. Протокол нужно проверять в документации производителя.
    Можно ли просто опустить зонд на дно резервуара?
    Лучше установить так, чтобы зонд не испытывал механической нагрузки, не лежал на дне и не находился непосредственно под сильным входящим потоком или турбулентностью.

    Измерение уровня по RS485 для промышленной автоматизации

    Погружной гидростатический преобразователь предназначен для измерения уровня жидкости и цифровой передачи данных в ПЛК, контроллеры и удаленные системы мониторинга.

    RS485 + DC 12–36 В + погружной зонд из нержавеющей стали — практичное решение для резервуаров, колодцев, технологических емкостей и других задач автоматизации уровня.

    Иллюстративное изображение могло быть создано с использованием ИИ. Внешний вид товара может незначительно отличаться от изображённого. Руководствуйтесь технической спецификацией.
