    Промышленный пульт управления краном | 6 кнопок + поворотный STOP | 1 скорость | 10 A | 500 V | IP54 | чёрные кнопки | ES-TNHA1-63C

    Артикул: ES-TNHA1-63C
    Задать вопрос об этом товаре
    Цена 40.27 € с НДС
    ( 33.28 € без НДС )
    Не подходит цена? Предложи свою!

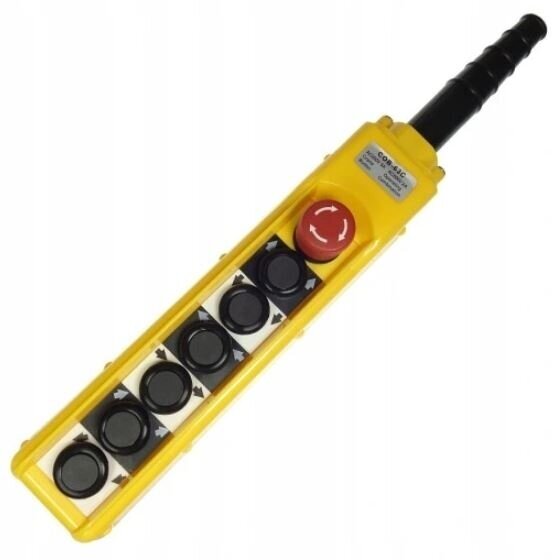

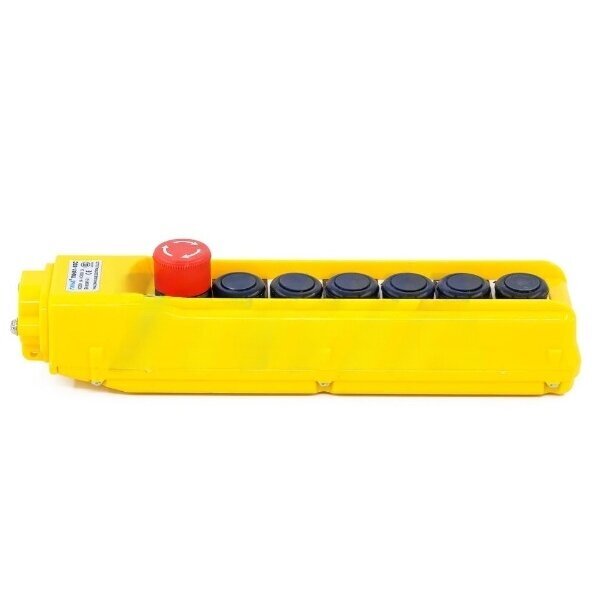

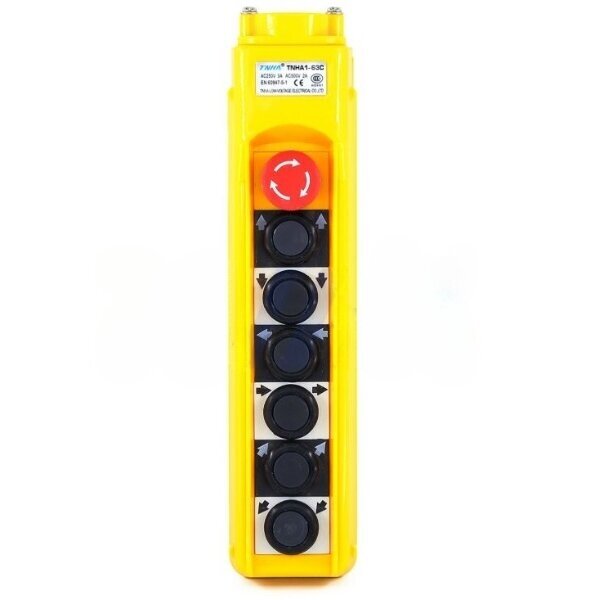

    Подвесной пульт управления краном и тельфером с 6 чёрными кнопками и аварийным стопом с фиксацией (сброс поворотом). Прямой жёлтый корпус, IP54 – для закрытых помещений.

  • Описание

    Промышленный пульт управления краном | 6 кнопок + поворотный STOP | 1 скорость | 10 A | 500 V | IP54 | чёрные кнопки | ES-TNHA1-63C

    ES-TNHA1-63C – подвесной пульт для мостовых и консольных кранов, а также талей с тележкой. Шесть чёрных односкоростных кнопок управляют тремя осями движения, а красный STOP с фиксацией отключает главный контактор.

    Главная мысль:
    Шесть кнопок и аварийный стоп в одном корпусе – базовое управление мостовым краном. Чёрные кнопки чётко контрастируют с жёлтым корпусом и меньше пачкаются при работе с замасленными деталями.
    Кнопки
    6 + аварийный STOP
    Скорости
    1
    Контакты
    AC-15: 250 V – 5 A
    Степень защиты
    IP54

    Принцип работы

    Пульт подключается кабелем управления к цепи контакторов крана. Кабель вводится через защитную втулку в задней части.

    Шесть кнопок без фиксации управляют отдельными контакторами. Поворотный STOP при нажатии фиксируется и остаётся в выключенном положении, пока оператор не сбросит его поворотом.

    При аварийном останове кран остаётся остановленным до осознанного сброса STOP, поэтому оборудование не запускается самопроизвольно.

    Чем полезен ES-TNHA1-63C?
    Полное управление мостовым краном с аварийным остановом и контрастными чёрными кнопками. Удобен в металлообработке и ремонтных цехах, где кнопки быстро загрязняются.

    Технические характеристики

    Тип изделия Подвесной промышленный пульт управления краном / тельфером
    Модель ES-TNHA1-63C
    Количество кнопок 6 + аварийный STOP
    Цвет кнопок Чёрные
    Количество скоростей 1
    Аварийный STOP С фиксацией, сброс поворотом
    Номинальное напряжение изоляции (Ui) 500 V
    Тепловой ток (Ith) 10 A
    AC-15 500 V – 2 A; 250 V – 5 A
    Степень защиты IP54
    Рабочая температура от −25 °C до +40 °C
    Механическая износостойкость до 1 000 000 циклов
    Корпус Пластиковый, жёлтый, прямой
    Сертификаты CE, ISO 9001, CCC

    Основные функции

    • 6 кнопок без фиксации – подъём, мост и тележка в одном пульте
    • Поворотный STOP с фиксацией – кран не запустится, пока STOP не сброшен
    • AC-15 500 V – 2 A / 250 V – 5 A – подходит для управления катушками контакторов
    • Чёрные кнопки – чёткий контраст и менее заметные загрязнения

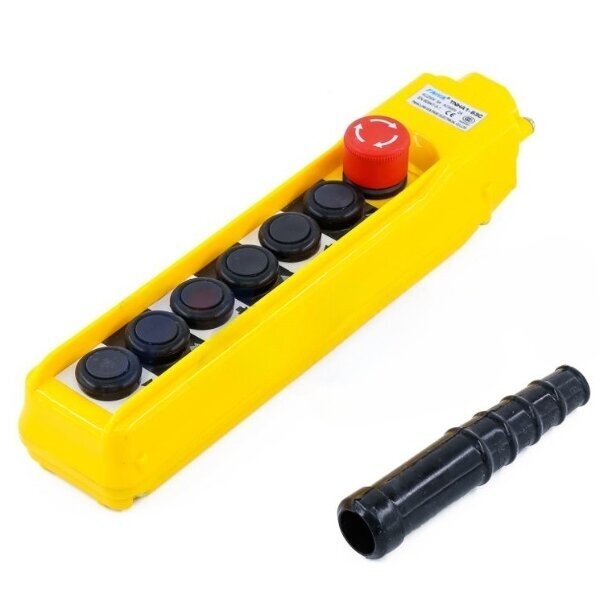

    • Защитная кабельная втулка – снижает риск излома кабеля у ввода
    • До 1 000 000 циклов – большой ресурс

    Где применяется?

    • Мостовые краны в цехах
    • Консольные краны
    • Тали с электрической тележкой
    • Металлообрабатывающие и ремонтные цеха
    • Складское подъёмное оборудование
    • Краны обслуживания производственных линий
    • Замена старых пультов

    Применение по задачам

    Металлообрабатывающему предприятию.
    Чёрные кнопки остаются различимыми даже при работе в замасленных перчатках.
    Электромонтажнику.
    Понятная логика контактов и данные AC-15 – легко подобрать напряжение управления.
    Владельцу крана.
    Все 3 оси и аварийный стоп по доступной цене.

    Практическое применение

    Если в ремонтном цехе светлые кнопки пульта быстро становятся неразличимыми от масла, ES-TNHA1-63C с чёрными кнопками и чёткими символами сохраняет управление наглядным.

    Плюсы

    • Аварийный STOP с фиксацией
    • 6 кнопок – 3 оси движения
    • Контрастные чёрные кнопки
    • Данные AC-15 указаны чётко
    • Прямой, легко очищаемый корпус

    Минусы / ограничения

    • IP54 – не подходит для улицы и моечных зон; там выбирайте ESYS6-36F с IP56
    • Только 1 скорость – для двухскоростного крана выбирайте ES-XAC-A6913
    • Контакты предназначены для катушек, не для двигателя
    • Нет кнопки START – при необходимости выбирайте ES-7MS

    Указания по безопасности и монтажу

    • Монтируйте после снятия напряжения и проверки его отсутствия
    • STOP должен отключать главный (линейный) контактор
    • Напряжение и ток управления должны соответствовать данным AC-15
    • Контакторы противоположных направлений блокируйте электрически
    • Подвешивайте пульт на стальном тросе
    • Перед ремонтом заблокируйте вводной выключатель замком LOTO

    Краткое руководство по выбору

    6 кнопок + STOP
    1 скорость
    IP54
    250 V – 5 A
    Подходит, если нужно:
    • Управлять мостовым краном в закрытом помещении
    • Контрастные кнопки в замасленной среде
    • Аварийный стоп на пульте
    Проверьте перед использованием:
    • Соответствуют ли напряжение и ток управления данным AC-15
    • Сухая ли среда (IP54)
    • Подключён ли STOP к главному контактору
    Важное напоминание: Нажатый STOP не является безопасным отключением энергии – для ремонта вводной выключатель отключается и запирается замком LOTO.

    Часто задаваемые вопросы

    Фиксируется ли аварийный STOP?
    Да, при нажатии он фиксируется и сбрасывается поворотом.
    Какая степень защиты?
    IP54 – предназначен для закрытых помещений без мойки струёй воды.
    Сколькими движениями можно управлять?
    Шестью: подъём / опускание и две оси перемещения в обоих направлениях.
    Какое напряжение управления можно использовать?
    До 500 V, но при 500 V допускается 2 A, а при 250 V – 5 A (AC-15).
    Подходит ли для двухскоростного крана?
    Нет, кнопки односкоростные.
    Чем отличается от ES-TNHA1-63H и 63G?
    У 63C чёрные кнопки и прямой корпус, у 63H – светлые кнопки, у 63G – эргономичный корпус в форме рукоятки.

    Промышленный пульт управления краном | 6 кнопок + поворотный STOP | 1 скорость | 10 A | 500 V | IP54 | чёрные кнопки | ES-TNHA1-63C

    Подвесной пульт для мостовых кранов и талей ES-TNHA1-63C с 6 чёрными кнопками, аварийным стопом с фиксацией и корпусом IP54 – надёжное управление для закрытых помещений.

    Иллюстративное изображение могло быть создано с использованием ИИ. Внешний вид товара может незначительно отличаться от изображённого. Руководствуйтесь технической спецификацией.
