    Беспроводной пульт управления краном | 8 кнопок + START/STOP | 1 скорость | 24/36/48/220/380 V | IP65 | ES-24-8S

    Артикул: ES-24-8S
    Задать вопрос об этом товаре
    Цена 144.12 € с НДС
    ( 119.11 € без НДС )
    Не подходит цена? Предложи свою!

    Радиопульт с 8 кнопками и 1 скоростью, питание приёмника выбирается от 24 до 380 V. Дальность управления до 100 м, передатчик IP65 на 2 × AA батареях.

  • Описание

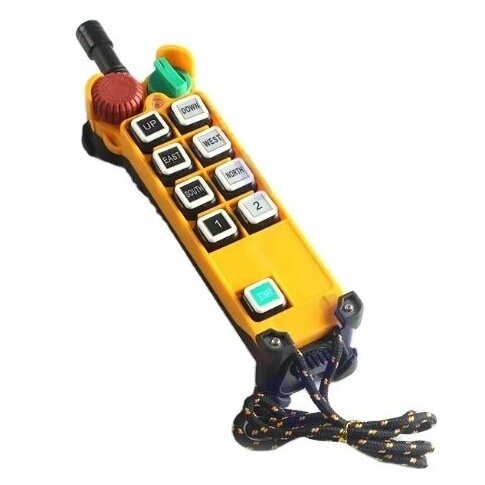

    Беспроводной пульт управления краном ES-24-8S – 8 кнопок, 1 скорость

    ES-24-8S – промышленный радиопульт для управления краном с безопасного расстояния. При нажатии кнопки передатчик отправляет кодированную команду, реле приёмника включают катушки соответствующих контакторов, а двигатели коммутируют контакторы. Дальность управления – до 100 м.

    Главное:
    Питание приёмника подбирается под существующую цепь управления крана – 24, 36, 48, 220 или 380 V, поэтому дополнительный трансформатор управления не нужен. 8 кнопок хватает на три оси движения и две дополнительные функции.
    Кнопки
    8 + START/STOP
    Скорости
    1
    Радио
    до 100 м, −110 dBm
    Приёмник
    24–380 V, реле 8 A

    Принцип работы

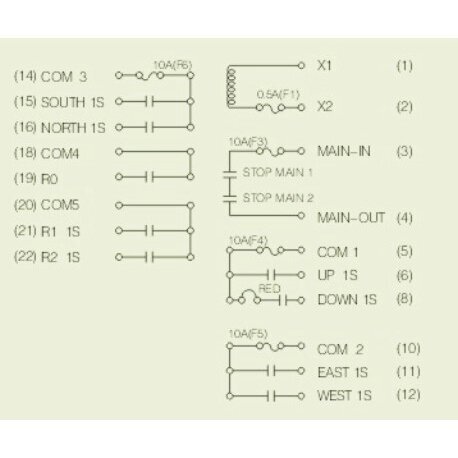

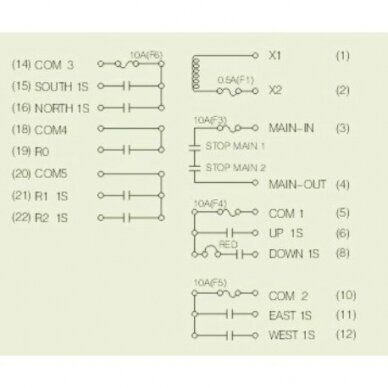

    Приёмник устанавливают в шкафу управления крана или рядом с ним. Его напряжение питания должно совпадать с напряжением цепи катушек контакторов (24/36/48/220/380 V), а выходы реле подключают к катушкам контакторов направлений.

    Поворотом ключа и нажатием START включаются реле MAIN и главный контактор KM0. При нажатии кнопки STOP или потере радиосвязи KM0 должен отключиться, а кран – остановиться: это требование EN 60204-32, проверьте его при пусконаладке.

    Оператор стоит там, откуда лучше всего виден груз, а не у подвесного пульта. Односкоростные кнопки просты – меньше ошибок, когда пультом пользуются разные работники.

    Чем полезен ES-24-8S?
    Легко адаптируется к разным напряжениям управления, включая цепи катушек 380 V на старых кранах. Простое односкоростное управление без дополнительного оборудования.

    Технические характеристики

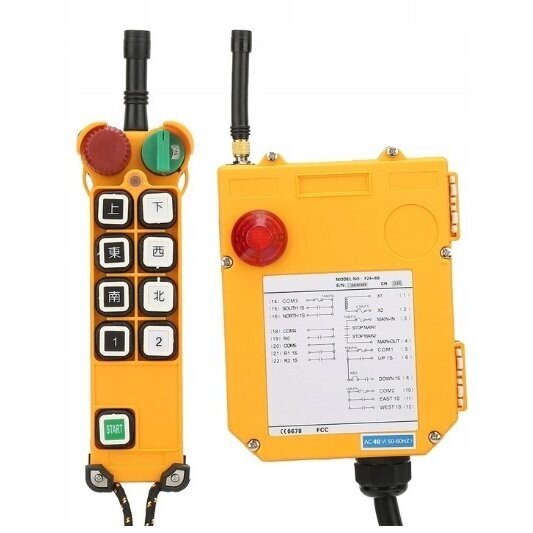

    Тип товара Беспроводной пульт управления краном (передатчик + приёмник)
    Модель ES-24-8S
    Комплектация Передатчик, приёмник
    Кнопки 8 кнопок; START, кнопка STOP, поворотный ключ-выключатель
    Скорости 1
    Дальность управления до 100 м
    Чувствительность приёмника −110 dBm
    Питание приёмника 24, 36, 48, 220 или 380 V (выбирается при заказе)
    Контакты реле приёмника 8 A, герметичные реле
    Питание передатчика 2 × AA
    Степень защиты IP65

    Основные функции

    • Кнопка аварийной остановки STOP – отключает главный контактор KM0 и останавливает все движения
    • START и ключ-выключатель – без ключа пульт не включится
    • Односкоростные кнопки – одно реле управляет одной катушкой контактора
    • Питание приёмника 24–380 V – подбирается под существующую цепь управления
    • Питание 2 × AA – батарейки доступны везде
    • Реле 8 A – для управления катушками контакторов

    Чем отличается от похожих моделей?

    • ES-24-8D – 8 двухступенчатых кнопок – медленная и быстрая скорость, функции R1/R2.
    • ES-24-10S – 10 кнопок, 1 скорость – больше каналов для дополнительных функций.
    • ES-ML-K6 – 6 кнопок направлений, 868 MHz, IP68 – когда нужна частота SRD ЕС и более высокая герметичность.

    Где применяется?

    • Мостовые краны в производственных цехах
    • Поворотные и консольные краны на рабочих местах
    • Козловые краны на складах и металлобазах
    • Электрические тали и лебёдки
    • Передаточные тележки и рельсовые платформы
    • Замена старых подвесных пультов радиоуправлением

    Применение по задачам

    Электромонтажнику
    Понятная логика: реле → катушка контактора, STOP → KM0. Существующая схема крана остаётся, меняется только пульт.
    Производственному предприятию
    Оператор работает из безопасного места и видит груз – меньше ударов и простоев.
    Стройплощадке / складу
    Передатчик IP65 и управление до 100 м – подходит для улицы и неотапливаемых помещений.

    Практическое применение

    Если катушки контакторов старого мостового крана питаются от 380 V, то заказывают ES-24-8S с приёмником на 380 V и подключают его прямо к существующей цепи управления, сохраняя концевые выключатели и NC-блокировку.

    Плюсы

    • Простое односкоростное управление – легко подключить и обучить оператора
    • Ключ-выключатель и START – защита от случайного включения
    • Питание приёмника выбирается от 24 до 380 V
    • Чувствительность приёмника −110 dBm
    • Передатчик IP65, батарейки 2 × AA

    Минусы / ограничения

    • Радиочастота в данных не указана – уточните перед заказом
    • Реле 8 A предназначены только для цепи управления – контакторы обязательны
    • Только 1 скорость – для точного позиционирования выбирайте ES-24-8D
    • Дальность до 100 м – для больших площадок выбирайте модель с большей дальностью

    Замечания по безопасности и монтажу

    • Реле приёмника коммутируют только катушки контакторов – ток двигателя идёт через контакторы, а не через пульт.
    • Реле STOP / MAIN включайте в цепь главного контактора KM0: STOP и потеря радиосвязи должны останавливать кран (EN 60204-32).
    • Концевые выключатели (SQ) и NC-блокировку противоположных направлений оставьте в цепи управления – пульт их не заменяет.
    • Напряжение питания приёмника должно совпадать с напряжением цепи управления.
    • Если кран работает от преобразователя частоты, реле подключают к его управляющим входам, а не к цепи двигателя.
    • При монтаже или ремонте отключите вводной выключатель и заблокируйте его (LOTO).

    Быстрый выбор

    8 кнопок
    1 скорость
    24–380 V
    IP65

    Проверьте перед заказом:

    • Напряжение катушек контакторов = напряжение питания приёмника.
    • Попросите подтвердить радиочастоту и проверьте, разрешена ли она в вашей стране.
    • Сколько направлений, скоростей и дополнительных функций нужно вашему крану.

    Вопросы и ответы

    Может ли приёмник напрямую включать двигатель?
    Нет. Реле (8 A) предназначены для цепи управления: они включают катушки контакторов, а ток двигателя проводят контакторы.
    Какое напряжение питания приёмника выбрать?
    Такое же, как напряжение цепи катушек контакторов: 24, 36, 48, 220 или 380 V. Укажите его при заказе.
    Какая радиочастота у пульта?
    В данных этого товара частота не указана. При заказе попросите её подтвердить и проверьте, разрешена ли она в вашей стране.
    Что происходит при потере радиосвязи?
    По EN 60204-32 кран должен остановиться: реле STOP/MAIN отключает главный контактор KM0. Это обязательно проверяют при пусконаладке.
    Можно ли получить две скорости?
    Нет, это односкоростной пульт. Если нужны медленная и быстрая скорости, выбирайте ES-24-8D.
    Какие батарейки в передатчике?
    2 × AA. Держите запасные, чтобы пульт не разрядился посреди смены.

    ES-24-8S – 8 кнопок, 1 скорость

    Простой пульт для кранов с односкоростными двигателями и разным напряжением управления. При заказе укажите напряжение приёмника и уточните частоту.
