    Беспроводной пульт управления краном | 4 кнопки + STOP + ключ | 1 скорость | 310–320 МГц | 220/110 В AC | IP65 | ES-21-4S

    Артикул: ES-21-4S
    Задать вопрос об этом товаре
    Цена 65.48 € с НДС
    ( 54.11 € без НДС )
    Не подходит цена? Предложи свою!

    Компактный 4-кнопочный радиопульт для односкоростной тали или лебёдки: два движения, по два направления. Есть грибовидный STOP и съёмный ключ OFF/ON/START – посторонний кран не запустит.

  • Описание

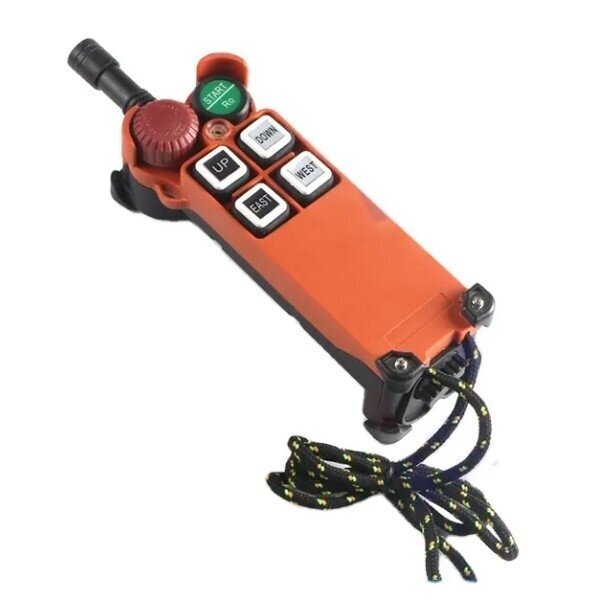

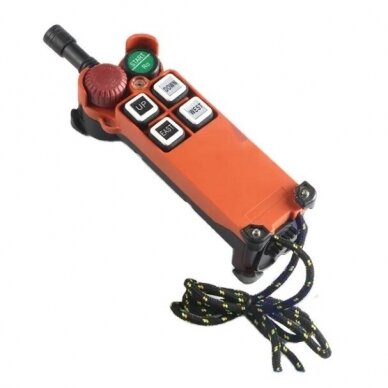

    Беспроводной пульт управления краном ES-21-4S – 4 кнопки, 1 скорость, ключ OFF/ON/START

    ES-21-4S – радиопульт для простого крана, тали или лебёдки с двумя движениями. Оператор нажимает кнопку на передатчике, сигнал по радио идёт на приёмник, а реле приёмника включают катушки соответствующих контакторов.

    Главное:
    Четыре кнопки – это два движения по два направления, например подъём и тележка. Ключ OFF/ON/START и грибовидный STOP позволяют контролировать, кто и когда запускает кран, а реле 10 А предназначены только для цепи управления.
    Кнопки
    4 + STOP + ключ
    Скорости
    1
    Радио
    310–320 МГц
    Приёмник
    220/110 В AC, реле 10 А

    Принцип работы

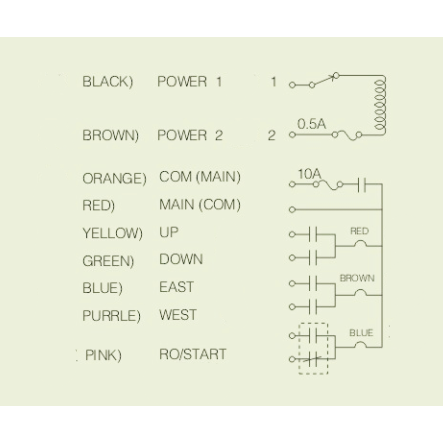

    Приёмник монтируется на кране или тали и подключается к цепи управления: питание – от того же напряжения, что и катушки контакторов, выходы реле – на катушки контакторов направлений, реле MAIN – на главный контактор KM0.

    При повороте ключа в START приёмник включает главный контактор. При нажатии грибовидного STOP или потере радиосвязи реле MAIN отключается, и кран останавливается. STOP разблокируется поворотом грибка.

    Оператор управляет краном с безопасного расстояния и следит за грузом, а не за кабелем подвесного пульта. Без ключа пультом никто не воспользуется.

    Чем полезен ES-21-4S?
    Простое решение, когда нужны только два движения на одной скорости и хочется отказаться от проводного пульта. Ключ и грибовидный STOP дают контроль, которого часто нет у самых дешёвых пультов.

    Технические характеристики

    Тип товара Беспроводной пульт управления краном (передатчик + приёмник)
    Модель ES-21-4S

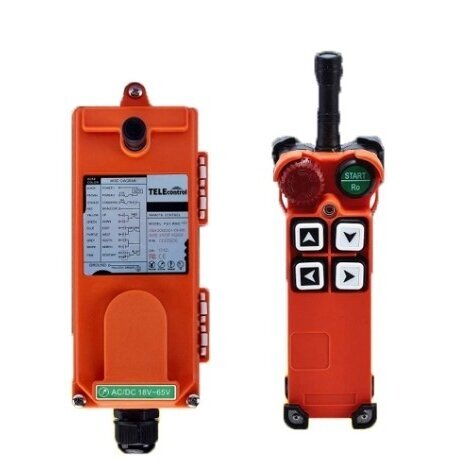

    Комплектация Ручной передатчик, приёмник
    Кнопки управления 4 односкоростные кнопки направлений (2 движения × 2 направления)
    Пуск 3-позиционный съёмный ключ OFF / ON / START
    Аварийная остановка Грибовидная кнопка аварийной остановки STOP: фиксируется при нажатии, сбрасывается поворотом
    Скорости 1
    Радиочастота 310–320 МГц
    Дальность управления До ~75 м на открытом пространстве
    Питание приёмника Версия 220 В AC или 110 В AC (укажите при заказе)
    Контакты реле приёмника 10 А, 250 В AC
    Питание передатчика 2 × AA, светодиодный индикатор батареи
    Степень защиты IP65
    Рабочая температура −35…+75 °C

    Основные функции

    • 4 кнопки направлений – два движения, например подъём вверх / вниз и тележка влево / вправо
    • Ключ OFF / ON / START – без ключа пультом никто не воспользуется
    • Грибовидный STOP – фиксируется при нажатии, сбрасывается только осознанным поворотом
    • Реле MAIN – отключает главный контактор при STOP или потере связи
    • Реле 10 А, 250 В AC – с запасом для катушек контакторов
    • Индикатор батареи – батареи меняются вовремя, а не посреди подъёма

    Чем отличается от похожих моделей?

    • ES-21-4D – Тот же корпус и 4 кнопки, но двухступенчатые – 2 скорости. Выбирайте, если у тали 2-скоростной двигатель или преобразователь частоты.
    • ES-21-2S – 2 кнопки – только одно движение (вверх / вниз). Достаточно для простого подъёмника или лебёдки.
    • ES-F21-4SE – Компактный 4-кнопочный пульт в диапазоне 868 МГц – частота SRD ЕС, когда 310–320 МГц не подходит.
    • ES-F21-E1-TX – 6 кнопок + START/STOP и приёмник 24–440 В AC/DC – когда нужны 3 движения.

    Где применяется?

    • Электрические тали с подъёмом и тележкой
    • Небольшие однобалочные мостовые и козловые краны в мастерских
    • Электрические лебёдки с двумя движениями
    • Подъёмное оборудование складов и ремонтных мастерских
    • Замена проводного пульта, когда кабель мешает или рвётся

    Применение по задачам

    Электромонтажнику
    Простое подключение: питание, MAIN и 4 реле направлений – как контакты проводного пульта, только по радио.
    Производственному предприятию
    Ключ позволяет доверить пульт только обученному оператору; меньше незапланированных пусков.
    Стройплощадке / складу
    Оператор идёт рядом с грузом и видит обстановку, не нужно тянуть кабель по площадке.

    Практическое применение

    Если в мастерской таль поднимает груз и ездит по балке, а кабель подвесного пульта постоянно цепляется за заготовки, то после подключения приёмника ES-21-4S к существующим катушкам контакторов кабель исчезает, а в конце смены ключ остаётся у мастера.

    Плюсы

    • Съёмный ключ OFF / ON / START – защита от посторонних
    • Грибовидный STOP с фиксацией
    • Реле приёмника 10 А, 250 В AC
    • Передатчик IP65, работа при −35…+75 °C
    • Обычные батареи 2 × AA с индикатором

    Минусы / ограничения

    • Только 1 скорость – для 2-скоростной тали выбирайте ES-21-4D
    • Только 2 движения – для трёх движений выбирайте ES-F21-E1-TX
    • 310–320 МГц не является стандартным диапазоном SRD в ЕС – для рынка ЕС удобнее ES-F21-4SE (868 МГц)
    • Дальность до ~75 м – в больших цехах может не хватить

    Безопасность и монтаж

    • Реле приёмника коммутируют только катушки контакторов, а не двигатель напрямую – 10 А рассчитаны на цепь управления.
    • Напряжение питания приёмника должно совпадать с напряжением цепи управления (катушек контакторов).
    • Реле MAIN подключайте в цепь главного контактора KM0 – STOP и потеря связи должны останавливать кран (EN 60204-32).
    • Концевые выключатели (SQ) и NC-блокировка встречных направлений остаются в цепи – пульт их не заменяет.
    • Перед монтажом или ремонтом отключите вводной выключатель и заблокируйте его (LOTO).
    • После монтажа проверьте все направления и STOP без груза.

    Краткий гид по выбору

    4 кнопки
    1 скорость
    220/110 В AC
    IP65

    Проверьте перед заказом:

    • Напряжение катушек контакторов = питание приёмника (версия 220 В AC или 110 В AC).
    • 310–320 МГц – проверьте, разрешена ли частота в вашей стране.
    • Сколько нужно движений и скоростей: 2 движения, 1 скорость – эта модель; 2 скорости – ES-21-4D.

    Частые вопросы

    Можно ли подключить приёмник напрямую к двигателю тали?
    Нет. Реле 10 А предназначены для катушек контакторов, двигатель коммутируется контакторами.
    Что происходит при потере радиосвязи?
    Приёмник отключает реле MAIN и главный контактор, кран останавливается. Это нужно проверить после монтажа.
    Зачем нужен ключ?
    Ключ OFF / ON / START запускает систему. Без ключа пультом никто не воспользуется.
    На каком расстоянии работает пульт?
    До ~75 м на открытом пространстве. Металлоконструкции и стены уменьшают дальность.
    Подходит ли для 2-скоростной тали?
    Нет, это односкоростной пульт. Для 2 скоростей выбирайте ES-21-4D.
    Какие батареи используются?
    2 × AA. Индикатор показывает, когда их пора менять.

    ES-21-4S – 4 кнопки, 1 скорость, ключ

    Компактный радиопульт для двух движений крана на одной скорости с грибовидным STOP и съёмным ключом. Перед заказом уточните питание приёмника и допустимость радиочастоты.
