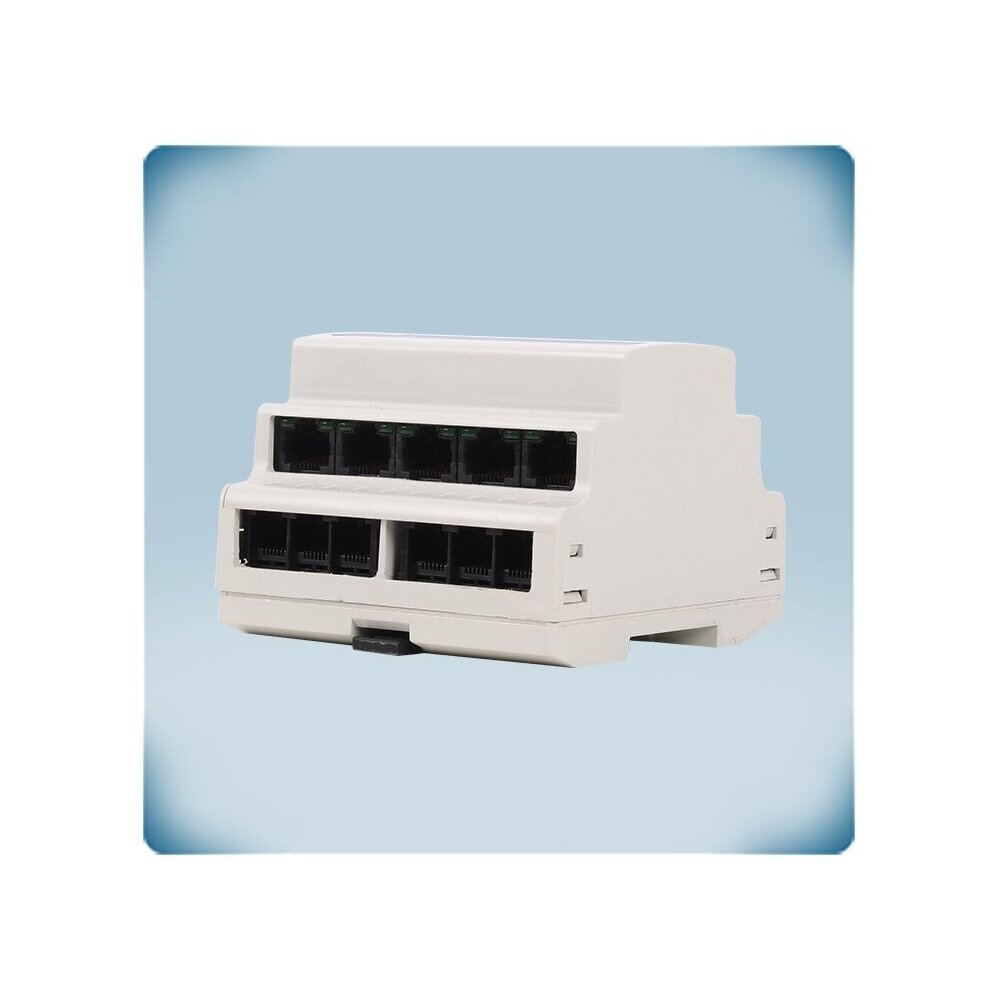

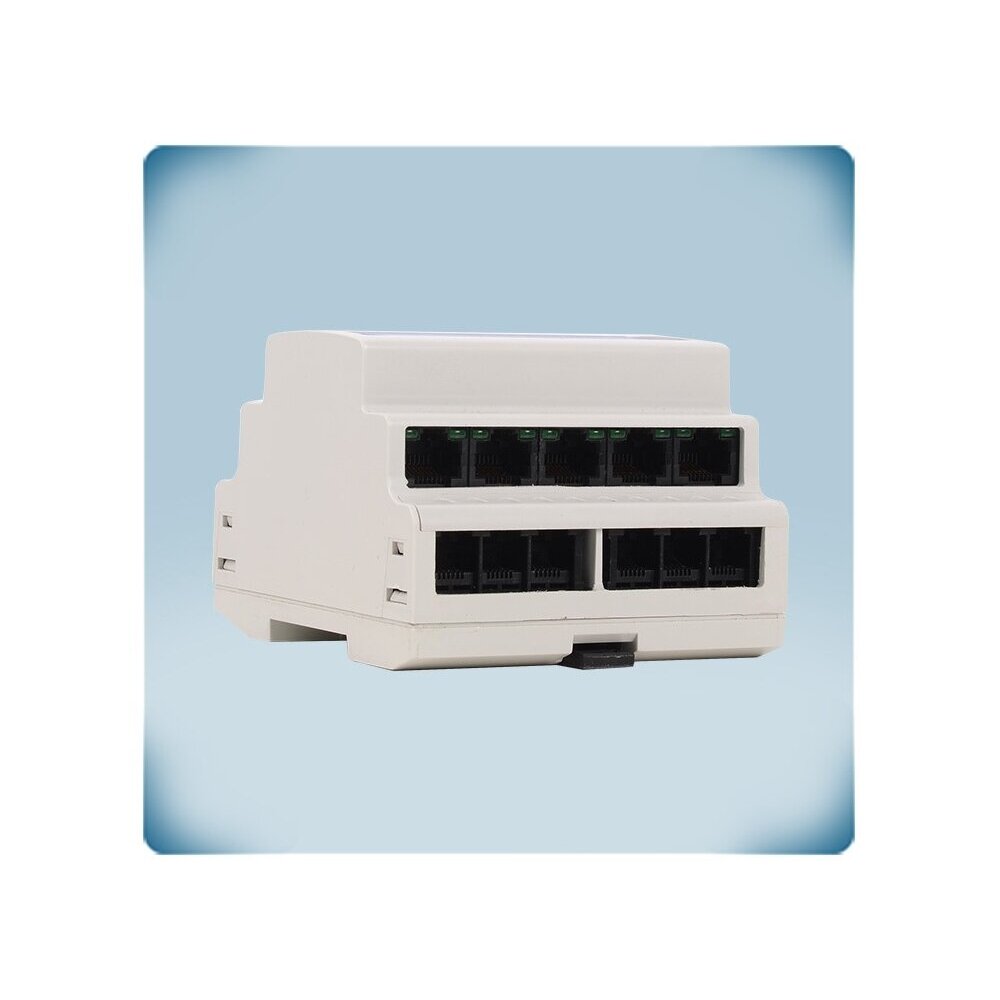

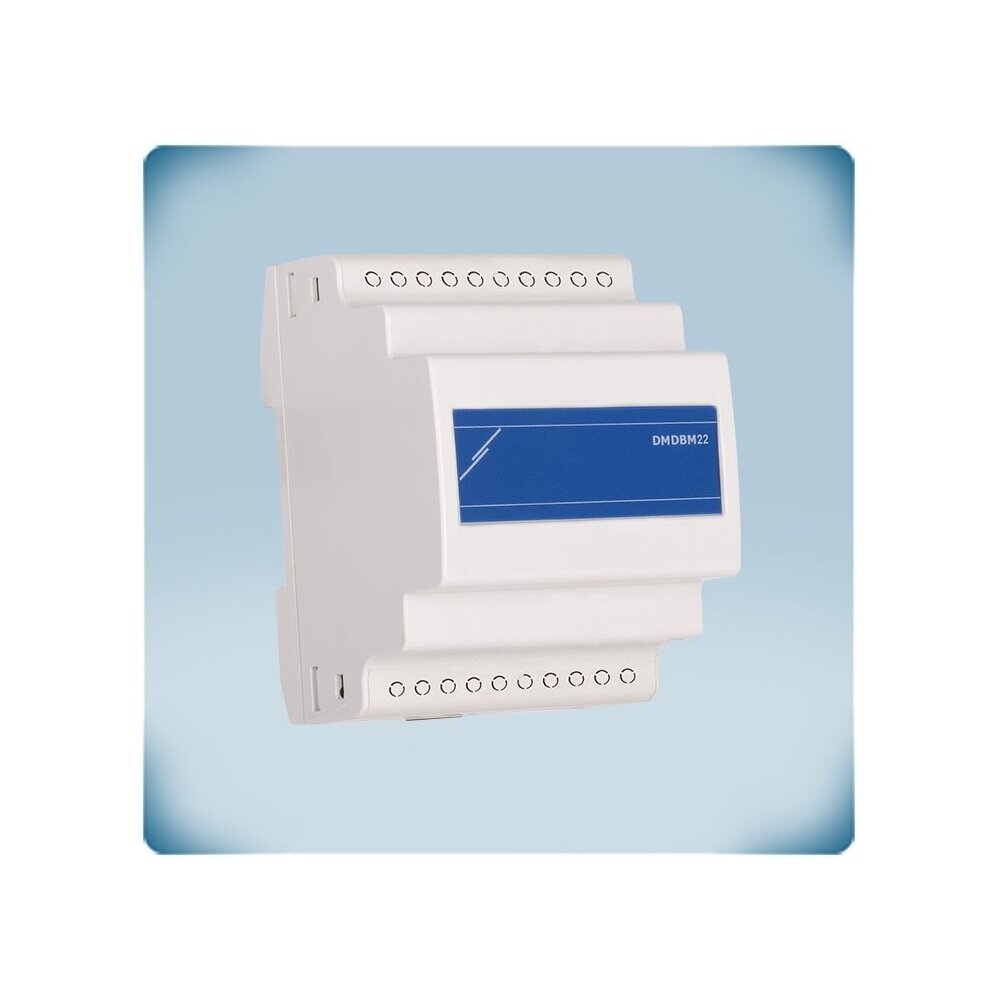

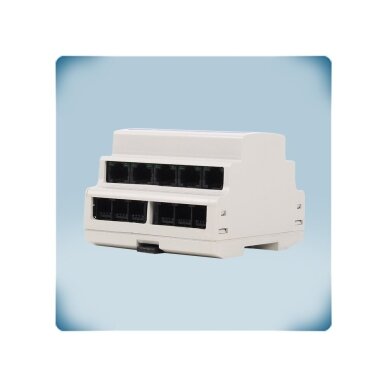

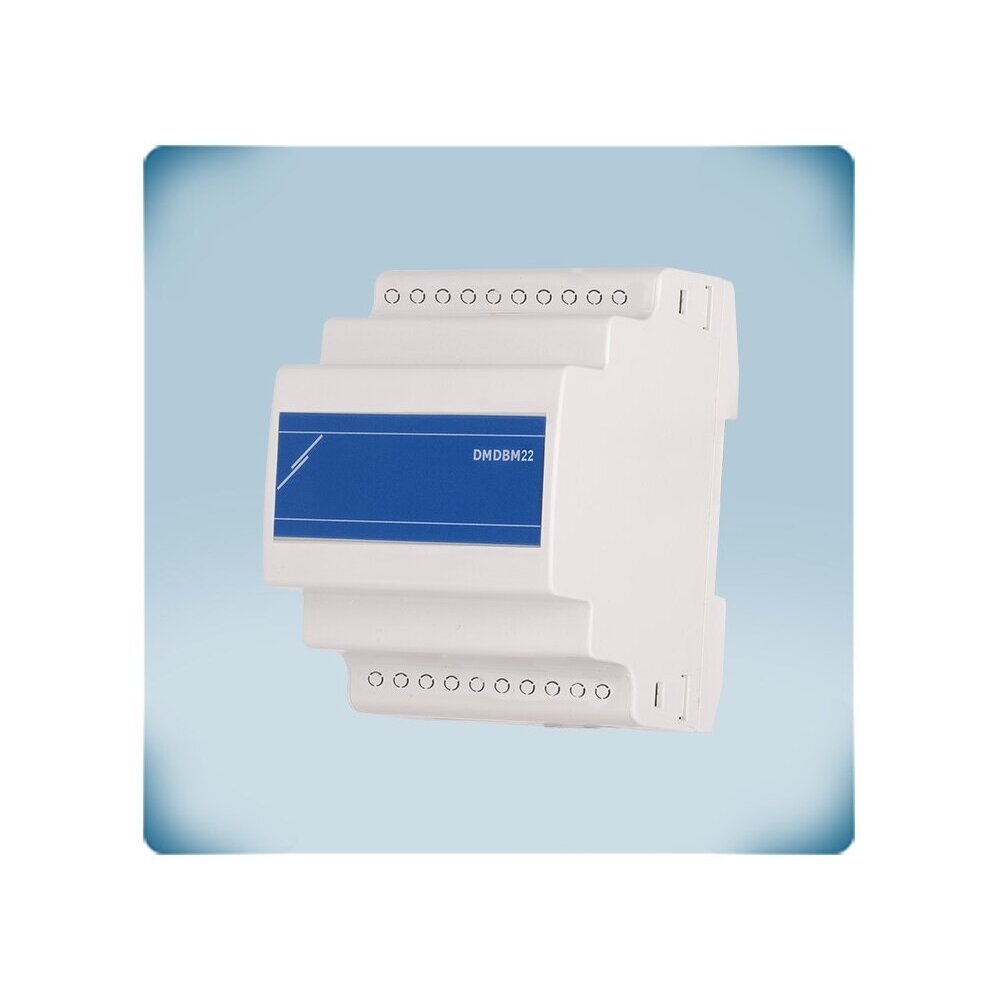

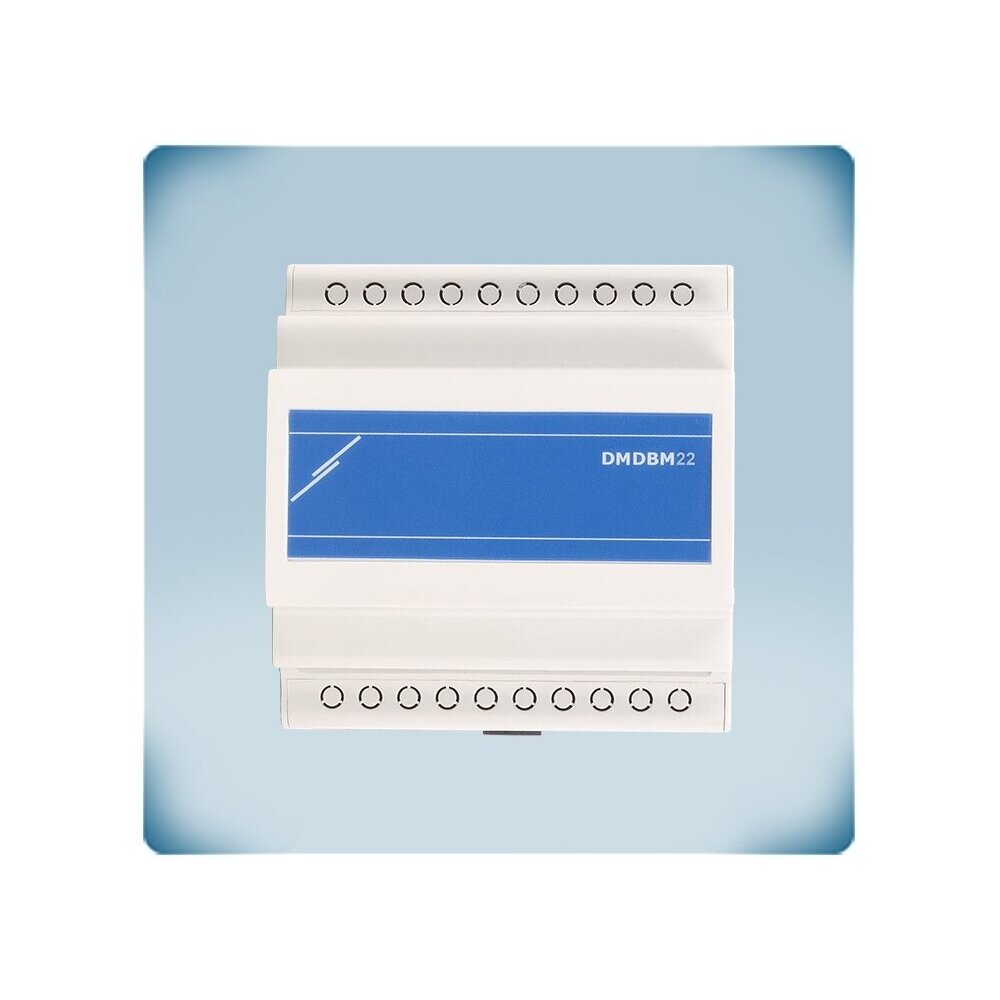

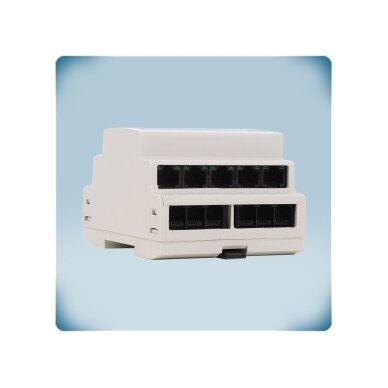

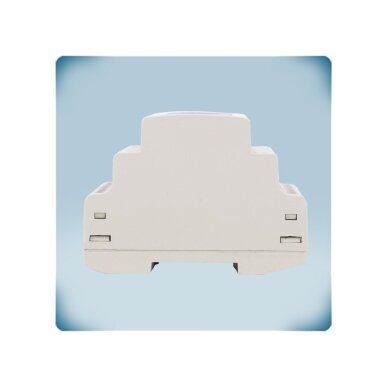

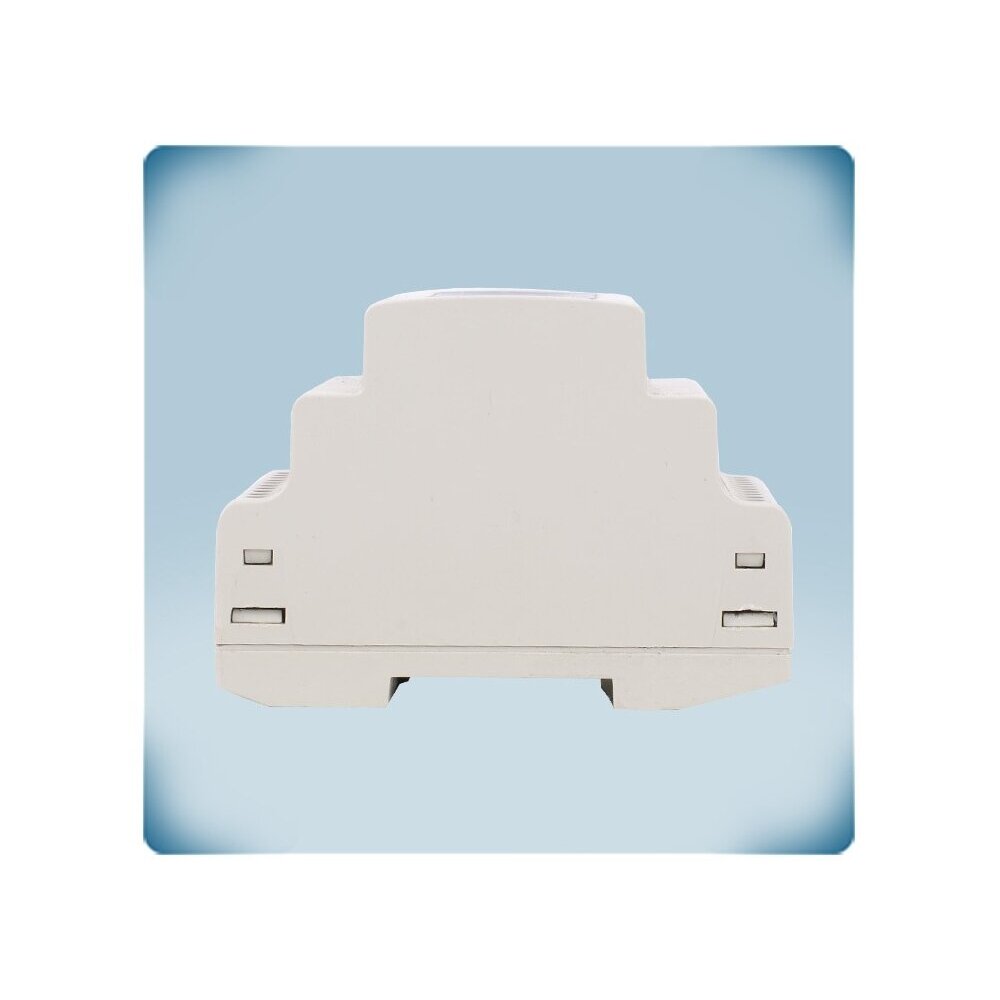

    Распределительная коробка Modbus RTU PoM | 10×RJ45 24VDC + 12×RJ12 3,3VDC | 1,5A | DIN-рейка | IP20 | -30…+85°C | Sentera Controls | DMDBM22

    Артикул: DMDBM22
    Задать вопрос об этом товаре
    Цена 89.27 € с НДС
    ( 73.78 € без НДС )
    139.26 € Сэкономьте 49.99 €
    Предложение действует до 2026-12-31
    Не подходит цена? Предложи свою!
  • Описание

    Распределительная коробка Modbus RTU PoM | 10×RJ45 24VDC + 12×RJ12 3,3VDC | 1,5A | DIN-рейка | IP20 | -30…+85°C | Sentera Controls | DMDBM22

    DMDBM22 – распределительная коробка Power over Modbus (PoM) Sentera Controls на DIN-рейку: 10 разъёмов RJ45 с Modbus RTU и 24 VDC и 12 разъёмов RJ12 с Modbus RTU и встроенным питанием 3,3 VDC. По одному кабелю каждому устройству подаются и данные, и питание.

    Главное:
    Коробка – это «распределительный щит» системы Sentera Modbus: в неё сходятся питание и линия Modbus, а из неё звездой отходят кабели к датчикам, контроллерам и регуляторам. Никакого программного обеспечения или настройки.
    Соединения
    10 × RJ45 (24 VDC) + 12 × RJ12 (3,3 VDC)
    Макс. ток
    1,5 A суммарно
    Питание
    24 VDC через Modbus (PoM)
    Монтаж / защита
    DIN-рейка, IP20

    Принцип работы

    Коробка монтируется на DIN-рейку, а на один разъём RJ45 подаётся питание 24 VDC вместе с сигналом Modbus RTU (RS485), например, от модуля питания Sentera. К остальным разъёмам подключаются устройства: RJ45 (1–2 +24 VDC, 3–4 A, 5–6 /B, 7–8 GND) – с питанием 24 VDC, RJ12 (1–2 +3,3 VDC, 3 A, 4 /B, 5–6 GND) – устройства 3,3 VDC.

    Напряжение 3,3 VDC коробка формирует из 24 VDC. Общий распределяемый ток – до 1,5 A (24 VDC и 3,3 VDC вместе), мощность – 36 W при 24 VDC и 1 W при 3,3 VDC; настраивать ничего не нужно.

    Результат – до 21 устройства получают питание и связь Modbus от одного ввода, а зелёные LED у гнёзд RJ45 и RJ12 сразу показывают, где есть напряжение. Рабочая среда -30…+85 °C позволяет использовать коробку и в неотапливаемых щитах.

    Чем полезен DMDBM22?
    Аккуратное звёздообразное распределение Modbus и питания в щите – более быстрый монтаж заводскими кабелями UTP и меньше ошибок при подключении.

    Технические характеристики

    Тип товара Распределительная коробка Power over Modbus
    Производитель / код Sentera Controls / DMDBM22
    Питание 24 VDC через Modbus (PoM)
    Разъёмы RJ45 10 шт.: Modbus RTU + 24 VDC (1–2 +24 VDC, 3–4 A, 5–6 /B, 7–8 GND)
    Разъёмы RJ12 12 шт.: Modbus RTU + 3,3 VDC (1–2 +3,3 VDC, 3 A, 4 /B, 5–6 GND)
    Макс. распределяемый ток 1,5 A суммарно (24 VDC и 3,3 VDC)
    Мощность 36 W при 24 VDC; 1 W при 3,3 VDC
    Связь Modbus RTU (RS485), A и /B
    Конфигурирование Не требуется
    Индикация Зелёные светодиоды: 24 VDC на разъёмах RJ45, 3,3 VDC на разъёмах RJ12

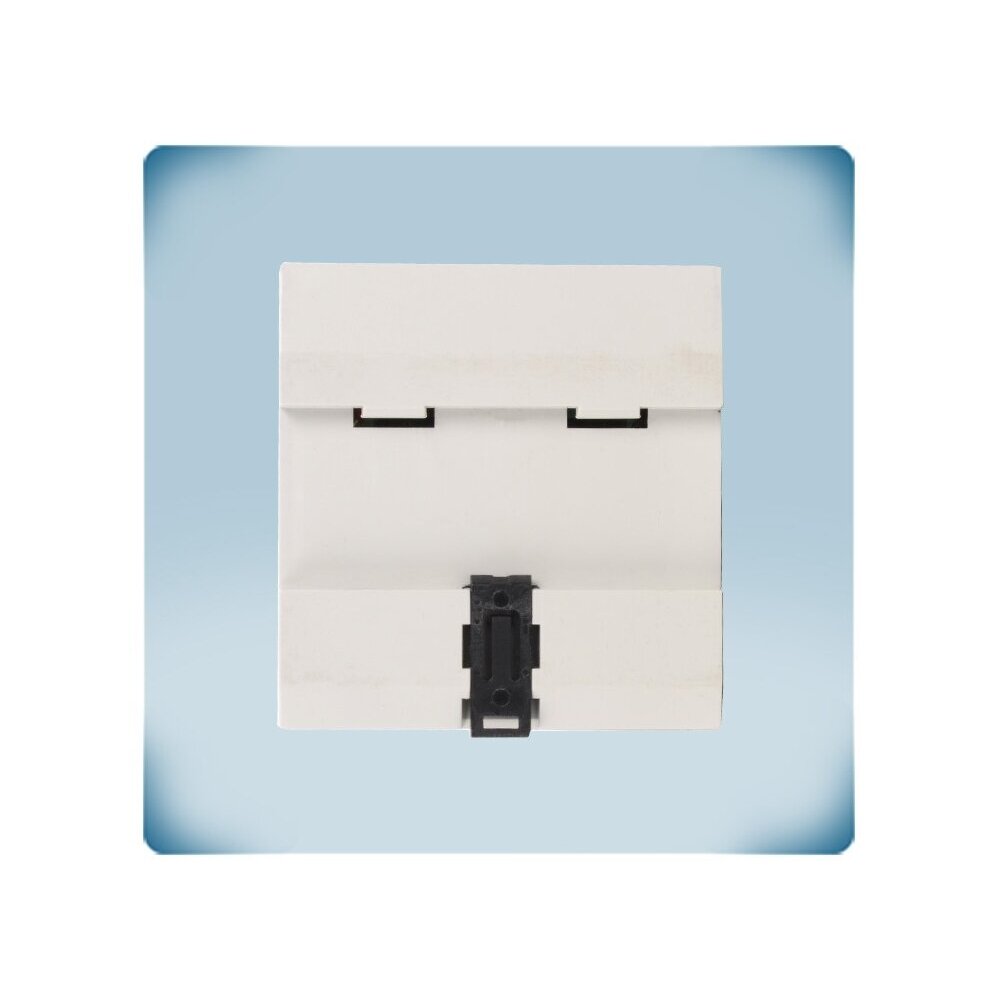

    Монтаж DIN-рейка, нижняя защёлка
    Корпус ABS, серый RAL 7035
    Класс защиты IP20
    Рабочая среда -30…+85 °C, 5–85 % rH без конденсации
    Масса 0,17 kg нетто
    Соответствие WEEE 2012/19/ЕС, RoHS 2011/65/ЕС

    Документация производителя

    ✔ Рекомендует Elektrotechnikos sprendimai

    Оригинальная документация производителя – технические данные, схемы подключения и инструкции по монтажу.

    Основные функции

    • 10 × RJ45 с 24 VDC – Для устройств Sentera PoM – один кабель UTP для данных и питания.
    • 12 × RJ12 с 3,3 VDC – встроенный источник 3,3 VDC для устройств, которым нужно низкое напряжение.
    • Без настройки – включается и работает.
    • LED-индикация – наличие питания видно сразу.
    • DIN-рейка – монтируется в щите рядом с модулем питания.
    • Звездообразное подключение – каждое устройство подключается своим кабелем UTP из одной точки – проще искать неисправности.
    • Широкий рабочий диапазон – -30…+85 °C – подходит и для неотапливаемых щитов.

    Где применяется?

    • Щиты автоматики вентиляции и ОВК с большим количеством устройств Sentera Modbus
    • Питание и связь датчиков, датчиков-регуляторов, контроллеров ОВК и регуляторов скорости
    • Звёздообразное подключение устройств на больших расстояниях
    • Системы с устройствами Sentera 3,3 VDC и 24 VDC
    • Неотапливаемые щиты автоматики кровельных вентиляционных установок
    • Школы и офисы с большим количеством датчиков в помещениях

    Использование по необходимости

    Для монтажника автоматики кровельных вентиляционных установок.
    Работает при -30…+85 °C, поэтому подходит для неотапливаемых щитов.
    Для сборщика щитов автоматики.
    22 разъёма в одном модуле DIN заменяют множество клемм и соединений проводов.
    Для проектировщика, рассчитывающего баланс мощности PoM.
    Чёткий общий предел 1,5 A позволяет заранее рассчитать количество устройств.

    Практическое применение

    Если в неотапливаемом кровельном щите нужно подключить до девяти устройств Sentera 24 VDC и несколько устройств 3,3 VDC, то DMDBM22 обслуживает все от одного ввода PoM при -30…+85 °C, если общий ток не превышает 1,5 A (36 W при 24 VDC).

    Руководство по применению: как используется на практике

    DMDBM22 всегда распределяет линию PoM – отличается подключаемое оборудование:

    Объект Что подключается Результат Примечание монтажника
    Щит вентиляции офисного здания Модуль питания Sentera → RJ45; датчики и регуляторы → другие RJ45 Все устройства получают питание и доступны через Modbus Просуммируйте токи всех устройств – ≤1,5 A
    Устройства 3,3 VDC Устройства с вилкой RJ12 → разъёмы RJ12 Маломощные устройства получают 3,3 VDC и Modbus Никогда не вставляйте вилку RJ12 в разъём RJ45
    Система с интернет-модулем DIG-M-2 / DIGWM → один RJ45 Вся система доступна через SenteraWeb Учтите ток модуля
    Пуск и наладка Преобразователь CNVT-USB-RS485 → свободный RJ45 Конфигурирование с компьютера Преобразователь не использует контакты питания RJ45

    Как выбрать распределение PoM и питание

    Потребность Рекомендуемая модель
    6 устройств RJ45, накладной монтаж, IP65 MDB-M-6 (6 × RJ45, 1,5 A)
    Щит: 10 × RJ45 24 VDC + 12 × RJ12 3,3 VDC, -30…+85 °C DMDBM22 (DIN, 1,5 A) ← эта модель
    Щит: 10 × RJ45 24 VDC + 12 × RJ12 3,3 VDC (до 0,3 A), 0…60 °C DLDBM22 (DIN, 1,5 A / 0,3 A)
    Питание 24 VDC PoM от сети 85–264 VAC + повторитель RS485 PDM-8-MB (2 × 24 VDC / 20 W)
    Правило: просуммируйте токи всех подключаемых устройств (24 VDC и 3,3 VDC) – общая сумма ≤1,5 A. Для наружной или влажной среды выбирайте MDB-M-6 (IP65), для питания от 230 VAC – PDM-8-MB.
    Когда выбрать другое решение: для накладного монтажа и 6 устройств – MDB-M-6 (IP65); для питания PoM от сети – PDM-8-MB; когда достаточно 0…60 °C – DLDBM22.

    Преимущества

    • 22 разъёма в одном DIN-модуле
    • Встроенный источник 3,3 VDC
    • Конфигурирование не требуется
    • LED-индикация
    • Звёздообразная топология кабелями UTP
    • Широкий рабочий диапазон температур -30…+85 °C

    Недостатки / ограничения

    • IP20 – только в щите
    • Общий ток ограничен 1,5 A
    • Сам не вырабатывает 24 VDC – необходим источник питания PoM, например PDM-8-MB
    • Путаница вилок RJ12 и RJ45 может повредить устройства 3,3 VDC

    Указания по безопасности и монтажу

    • Монтаж и подключение выполняет квалифицированный электрик или специалист по автоматике при отключённом питании.
    • Внимание: не вставляйте вилку RJ12 в гнездо RJ45 – можно повредить устройства, которым требуется 3,3 VDC.
    • Не превышайте общий ток 1,5 A и указанные пределы мощности.
    • Используйте в среде -30…+85 °C, 5–85 % rH без конденсации.

    Краткое руководство по выбору

    Modbus RTU
    10 × RJ45
    12 × RJ12
    24 VDC / 3,3 VDC
    1,5 A
    DIN
    IP20
    Подходит, когда нужно:
    • распределять Modbus и питание 24 VDC на множество устройств Sentera;
    • питать устройства 3,3 VDC через RJ12;
    • упорядочить проводку щита по звёздообразной топологии.
    Проверьте перед использованием:
    • сумму токов всех устройств (≤1,5 A);
    • сколько нужно разъёмов RJ45 и RJ12;
    • мощность источника питания PoM.
    Важное напоминание: DMDBM22 не является блоком питания – 24 VDC на него подаётся от модуля питания PoM.

    FAQ

    Нужна ли настройка?
    Нет, коробка работает без программного обеспечения и настроек.
    Каков максимальный ток?
    Общий ток разъёмов 24 VDC и 3,3 VDC – до 1,5 A.
    Для чего предназначены разъёмы RJ12?
    Гнёзда RJ12 предназначены для устройств, которым нужны питание 3,3 VDC и связь Modbus RTU.
    Можно ли устанавливать на улице?
    Нет, корпус IP20 предназначен только для щита, хотя рабочая температура достигает -30…+85 °C.
    Откуда коробка получает 24 VDC?
    24 VDC вместе с сигналом Modbus подаётся через RJ45 от блока питания PoM, например, Sentera PDM-8-MB.
    Чем отличаются DMDBM22 и DLDBM22?
    Количество разъёмов такое же, однако DMDBM22 работает при -30…+85 °C, а DLDBM22 – при 0…+60 °C, и в его листе ток 3,3 VDC ограничен 0,3 A.

    Распределительная коробка Modbus RTU PoM | 10×RJ45 24VDC + 12×RJ12 3,3VDC | 1,5A | DIN-рейка | IP20 | -30…+85°C | Sentera Controls | DMDBM22

    Sentera DMDBM22 – распределительная коробка Power over Modbus на DIN-рейку: 10 × RJ45 24 VDC и 12 × RJ12 3,3 VDC с Modbus RTU, до 1,5 A, без конфигурирования, IP20.
