    Распределительная коробка Modbus RTU PoM | 6×RJ45 | 24VDC | 1,5A | накладная | IP65 | Sentera Controls | MDB-M-6

    Артикул: MDB-M-6
    Задать вопрос об этом товаре
    Цена 27.41 € с НДС
    ( 22.65 € без НДС )
    42.75 € Сэкономьте 15.34 €
    Предложение действует до 2026-12-31
    Не подходит цена? Предложи свою!
  • Описание

    Распределительная коробка Modbus RTU PoM | 6×RJ45 | 24VDC | 1,5A | накладная | IP65 | Sentera Controls | MDB-M-6

    MDB-M-6 – компактная распределительная коробка Sentera Controls Power over Modbus (PoM) с 6 разъёмами RJ45. Через каждый разъём передаются сигнал Modbus RTU и питание 24 VDC, поэтому датчики, контроллеры и регуляторы подключаются одним кабелем UTP.

    Главное:
    Корпус IP65 позволяет монтировать коробку прямо на стену или конструкцию – там, где сходятся несколько устройств, без отдельного щита. Никакой настройки не требуется.
    Соединения
    6 × RJ45 (Modbus RTU + 24 VDC)
    Макс. ток
    1,5 A суммарно
    Питание
    24 VDC через Modbus (PoM)
    Монтаж / защита
    Накладной, IP65

    Принцип работы

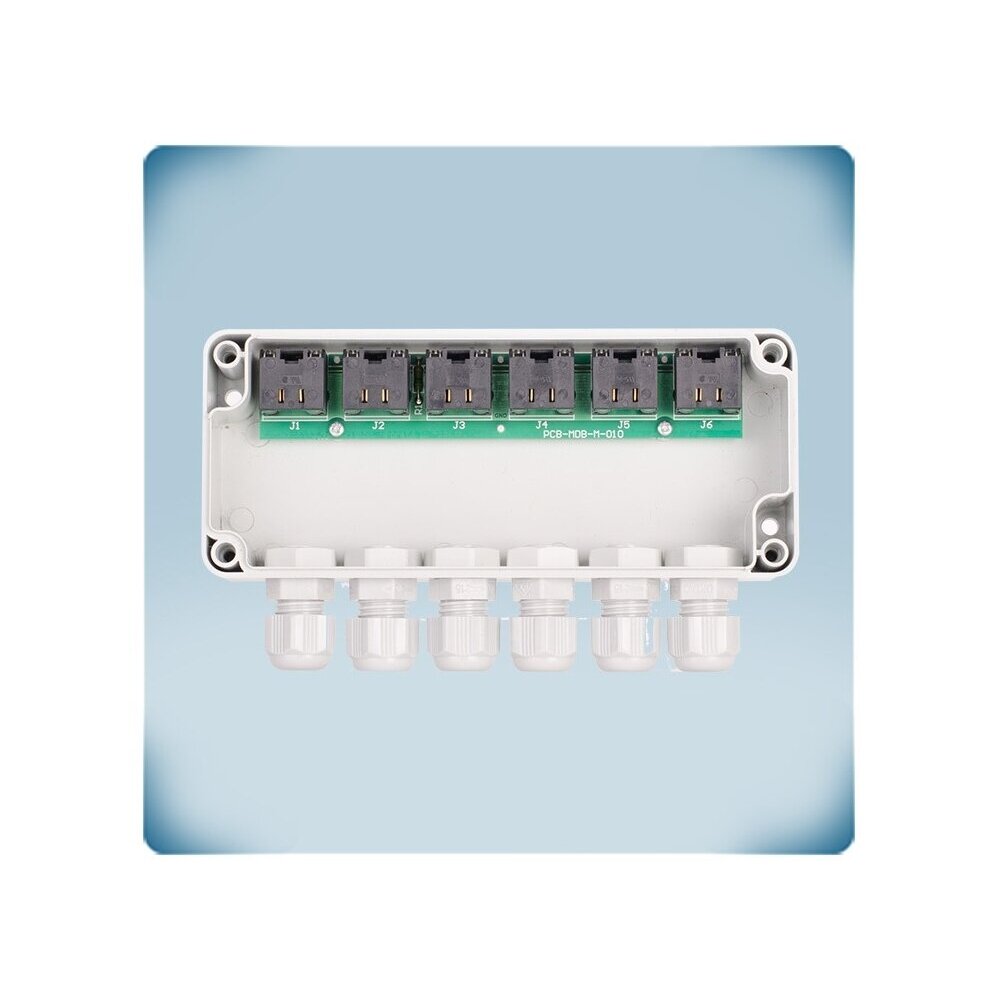

    Коробка крепится на поверхность, на один разъём RJ45 подаётся линия Modbus RTU с 24 VDC (например, от модуля питания Sentera), а остальные разъёмы распределяют её подключённым устройствам. Контакты всех разъёмов J1–J6 одинаковы: 1–2 – 24 VDC, 3–4 – A, 5–6 – /B, 7–8 – GND.

    Общий выходной ток – до 1,5 A, в одном канале также не более 1,5 A, а максимальная общая длина кабелей – 100 m. Коробка пассивная – программное обеспечение и настройки не требуются.

    Результат – линия PoM разветвляется прямо у устройств без щита и клеммных коробок: корпус IP65 рассчитан на среду -30…+70 °C и 20–90 % rH, а зелёный LED у каждого гнезда показывает, получает ли устройство питание.

    Чем полезен MDB-M-6?
    Быстрое соединение устройств Sentera PoM на объекте без щита – даже во влажной или пыльной среде.

    Технические характеристики

    Тип товара Распределительная коробка Power over Modbus
    Производитель / код Sentera Controls / MDB-M-6
    Питание 24 VDC через Modbus (PoM)
    Соединения 6 × RJ45 (J1–J6): 1–2 24 VDC, 3–4 A, 5–6 /B, 7–8 GND
    Макс. ток 1,5 A суммарно; 1,5 A на один канал
    Макс. общая длина кабелей 100 m
    Связь Modbus RTU (RS485)
    Конфигурирование Не требуется
    Индикация Зелёный светодиод у каждого разъёма RJ45
    Монтаж Накладной
    Корпус ABS, серый RAL 7035
    Класс защиты IP65
    Рабочая среда -30…+70 °C, 20–90 % rH без конденсации
    Масса 133 g нетто
    Соответствие LVD 2014/35/ЕС (EN 60664-1), EMC 2014/30/ЕС (EN 55022, EN 55024, EN 61000-3-2, EN 61000-3-3), WEEE, RoHS

    Документация производителя

    ✔ Рекомендует Elektrotechnikos sprendimai

    Оригинальная документация производителя – технические данные, схемы подключения и инструкции по монтажу.

    Основные функции

    • 6 × RJ45 PoM – данные и питание 24 VDC по одному кабелю UTP.
    • Корпус IP65 – монтируется не в щите – рядом с устройствами, в технических помещениях.
    • Без настройки – включается и работает.
    • LED у каждого разъёма – сразу видно, получает ли устройство питание.
    • Единое расположение гнёзд – контакты всех J1–J6 одинаковы – меньше ошибок подключения.
    • Широкий рабочий диапазон – -30…+70 °C, 20–90 % rH без конденсации.

    Где применяется?

    • Среда вентиляционных установок: датчики, регуляторы, частотные преобразователи с Modbus
    • Технические помещения, чердаки, склады без щита
    • Сельскохозяйственные здания
    • Ответвление линии Sentera PoM
    • Неотапливаемые помещения и зоны кровельных вентиляторов (-30…+70 °C)
    • Объединение датчиков нескольких помещений в одну линию PoM в коридоре

    Использование по необходимости

    Для монтажника вентиляции хозяйственных построек.
    Коробка IP65 монтируется в коровнике или на складе без щита.
    Для монтажника вентиляционных камер.
    Шесть гнёзд – устройства соединяются на месте заводскими кабелями UTP.
    Для интегратора автоматики.
    Чёткая топология PoM без клеммных коробок и без конфигурирования.

    Практическое применение

    Если в вентиляционной камере без щита нужно подключить три датчика давления, датчик температуры и регулятор, то MDB-M-6 на стене распределяет линию PoM: один RJ45 – для ввода, пять – для устройств, пока общий ток не превышает 1,5 A, а общая длина кабелей – 100 m.

    Руководство по применению: как используется на практике

    MDB-M-6 всегда разветвляет одну линию PoM на несколько – отличается только подключаемое оборудование:

    Объект Что подключается Результат Примечание монтажника
    Канальная вентиляционная установка Датчик дифференциального давления, частотный преобразователь, контроллер → разъёмы RJ45 Все устройства на одной линии Modbus с питанием Общая длина кабелей ≤100 m
    Чердак / техническое помещение Модуль питания PoM → J1; датчики → J2–J6 Не нужны щит и клеммные коробки IP65 – подходит для запылённой среды
    Расширение существующей системы Новые устройства Sentera → свободные разъёмы Система расширяется без перекладки проводки Проверьте бюджет 1,5 A

    Как выбрать распределение PoM и питание

    Потребность Рекомендуемая модель
    6 устройств RJ45, накладной монтаж, IP65 MDB-M-6 (6 × RJ45, 1,5 A) ← эта модель
    Щит: 10 × RJ45 24 VDC + 12 × RJ12 3,3 VDC, -30…+85 °C DMDBM22 (DIN, 1,5 A)
    Щит: 10 × RJ45 24 VDC + 12 × RJ12 3,3 VDC (до 0,3 A), 0…60 °C DLDBM22 (DIN, 1,5 A / 0,3 A)
    Питание 24 VDC PoM от сети 85–264 VAC + повторитель RS485 PDM-8-MB (2 × 24 VDC / 20 W)
    Правило: просуммируйте токи всех подключаемых устройств – ≤1,5 A; общая длина кабелей ≤100 m. Больше разъёмов в щите – DMDBM22 / DLDBM22; для питания от 230 VAC – PDM-8-MB.
    Когда выбрать другое решение: для щита с 10 × RJ45 и 12 × RJ12 – DMDBM22 или DLDBM22; для питания PoM от сети – PDM-8-MB.

    Преимущества

    • IP65 – монтируется без щита
    • 6 разъёмов RJ45 PoM
    • Конфигурирование не требуется
    • LED у каждого разъёма
    • Компактный и лёгкий

    Недостатки / ограничения

    • Общий ток ограничен 1,5 A
    • Общая длина кабелей до 100 m
    • Сам не вырабатывает 24 VDC – необходим источник питания PoM, например PDM-8-MB
    • Нет разъёмов RJ12 3,3 VDC – для них DMDBM22 / DLDBM22

    Указания по безопасности и монтажу

    • Монтаж и подключение выполняет квалифицированный электрик или специалист по автоматике при отключённом питании.
    • Не превышайте общий ток 1,5 A и 1,5 A на один канал.
    • Общая длина кабелей – не более 100 m.
    • Используйте в среде -30…+70 °C, 20–90 % rH без конденсации.

    Краткое руководство по выбору

    Modbus RTU
    6 × RJ45
    24 VDC PoM
    1,5 A
    IP65
    Подходит, когда нужно:
    • разветвлять линию Sentera PoM на несколько устройств;
    • монтировать распределение вне щита, во влажной или запылённой среде;
    • соединять устройства без конфигурирования.
    Проверьте перед использованием:
    • сумму токов устройств (≤1,5 A);
    • общую длину кабелей (≤100 m);
    • источник питания PoM.
    Важное напоминание: MDB-M-6 не является источником питания – 24 VDC подаётся в линию от модуля питания PoM.

    FAQ

    Нужна ли настройка?
    Нет, коробка пассивная и работает без настроек.
    Каков максимальный ток?
    До 1,5 A суммарно и не более 1,5 A на один канал.
    Можно ли монтировать вне щита?
    Да, корпус IP65 монтируется на поверхность и работает в среде -30…+70 °C.
    Какова максимальная длина кабелей?
    Общая длина всех подключённых кабелей – до 100 m.
    Есть ли в коробке разъёмы 3,3 VDC?
    Нет, все шесть гнёзд – RJ45 с 24 VDC, а для разъёмов RJ12 3,3 VDC выбирайте DMDBM22 или DLDBM22.
    Как увидеть, поступает ли на устройство питание?
    У каждого гнезда RJ45 горит зелёный LED, показывающий наличие напряжения.
