  • Новый товар   -13.75€Реле дифференциального давления | 20-200Pa | переключающий контакт | 250VAC | IP54 | с ПВХ-трубками и наконечниками | Sentera Controls | PSW--200-PVC

    Реле дифференциального давления | 20-200Pa | переключающий контакт | 250VAC | IP54 | с ПВХ-трубками и наконечниками | Sentera Controls | PSW--200-PVC

    Артикул: PSW--200-PVC
    Задать вопрос об этом товаре
    Цена 24.55 € с НДС
    ( 20.29 € без НДС )
    38.30 € Сэкономьте 13.75 €
    Предложение действует до 2026-12-31
    Не подходит цена? Предложи свою!
  • Описание

    Реле дифференциального давления | 20-200Pa | переключающий контакт | 250VAC | IP54 | с ПВХ-трубками и наконечниками | Sentera Controls | PSW--200-PVC

    PSW--200-PVC – регулируемое реле дифференциального давления (реле давления) Sentera Controls для диапазона 20–200 Pa. Оно контролирует избыточное давление, разрежение или перепад давления в воздухе и при достижении заданного предела переключает сухой переключающий контакт. В комплекте – штуцеры подключения PSET-PVC, трубки из ПВХ и крепёжные винты.

    Главное:
    Это самый простой и надёжный способ получить сигнал «давление есть / давления нет»: засорённый фильтр, остановившийся вентилятор или слишком малый расход сразу передаются в автоматику или вызывают сигнал тревоги – без питания и программирования.
    Диапазон регулирования
    20–200 Pa
    Контакт
    Переключающий, 1,5 (0,4) A / 250 VAC
    Дифференциал переключения
    ΔP 10 Pa
    Класс защиты
    IP54 (с крышкой)

    Принцип работы

    Реле монтируется на подходящую поверхность. Штуцер P1 подключается к точке более высокого давления (или меньшего разрежения), P2 – к точке более низкого давления (или большего разрежения). Провода вводятся через сальник PG 11 на клеммы 1 (NC), 2 (NO), 3 (COM).

    Силиконовая мембрана реагирует на разность давлений между P1 и P2. Порог срабатывания устанавливается градуированным калиброванной ручкой под крышкой. При росте перепада давления и достижении установленного порога контакт 3–2 замыкается, а 3–1 размыкается. Разность переключения (гистерезис) – 10 Pa. Контакт без напряжения, поэтому его можно подключать ко входу контроллера, катушке реле или сигнальной цепи.

    Результат – автоматика или сигнальная цепь получает чёткий двоичный сигнал о засорившемся фильтре, остановившемся вентиляторе или пропавшем потоке воздуха. Примечание инженера: при пороге срабатывания менее 50 Pa реле нельзя монтировать перевёрнутым – вес мембраны повлияет на точку срабатывания. Точность по EN 1854 – ≤ ±15 % (мин. ±10 Pa), поэтому реле предназначено для контроля и защиты, а не для точного измерения.

    Чем полезен PSW--200-PVC?
    Простой, не зависящий от питания контроль давления с переключающим контактом и механическим ресурсом 10 000 000 циклов – со всем необходимым для подключения к воздуховоду.

    Технические характеристики

    Тип товара Реле дифференциального давления (датчик-реле давления)
    Производитель / код Sentera Controls / PSW--200-PVC
    Серия PSW (20–200 Pa / 50–500 Pa; с комплектом PVC или без)
    Диапазон регулирования 20–200 Pa (0,2–2,0 mbar)
    Дифференциал переключения ΔP 10 Pa (0,1 mbar)
    Контакт Переключающий: 1 – NC, 2 – NO, 3 – COM
    Коммутационная способность Макс. 1,5 (0,4) A / 250 VAC (VDE 0630)
    Макс. рабочее давление 10 kPa
    Точность ≤ ±15 %, min. ±10 Pa (EN 1854)
    Механический ресурс 10 000 000 циклов
    Мембрана Силиконовая
    Среда Воздух и другие негорючие, неагрессивные газы
    Подключения давления + (P1) и − (P2)
    Кабельный ввод PG 11
    Класс защиты IP54 с крышкой, IP00 без крышки (EN 60529)
    Рабочая температура -20…+85 °C
    Температура хранения -40…+85 °C
    Влажность < 95 % rH без конденсации
    Комплектация Реле, штуцеры PSET-PVC (r-ABS, 83 mm, присоединительный конец Ø6,4 mm), трубки из ПВХ Ø7 mm (макс. 10 000 Pa, до 60 °C), крепёжные винты
    Соответствие LVD 2014/35/ЕС, WEEE 2012/19/ЕС, RoHS (ЕС) 2015/863, регламент по газовым приборам 2016/426/ЕС, EN 1854

    Основные функции

    • Регулируемая точка срабатывания – градуированная ручка в пределах 20–200 Pa.
    • Переключающий контакт – NO и NC – подходит и для аварийной сигнализации, и для блокировки.
    • Без питания – реле механическое – работает независимо от питания автоматики.
    • Длительный ресурс – 10 000 000 переключений.
    • Силиконовая мембрана – без выделения газов, стабильная работа.
    • Полный комплект – штуцеры, трубки и винты – монтаж сразу, без дополнительных покупок.

    Где применяется?

    • Диапазон 20–200 Pa – для контроля низкого давления: бытовые и небольшие вентиляционные установки, чистые фильтры
    • Контроль загрязнения воздушных фильтров
    • Контроль работы вентиляторов (наличие потока)
    • Защита канальных электрических нагревателей от перегрева
    • Защита теплообменников от замерзания в установках подготовки воздуха
    • Управление воздушными и противопожарными заслонками

    Использование по необходимости

    Для монтажника вентиляции.
    В комплекте штуцеры PSET-PVC, трубки PVC и винты, поэтому реле можно сразу смонтировать без дополнительных покупок.
    Для монтажника электрических канальных нагревателей.
    Контакт NO позволяет включать нагреватель только при наличии потока воздуха, а диапазон 20–200 Pa подходит для воздуховодов низкого давления.
    Для техника здания.
    Вовремя полученный сигнал о засорении фильтра снижает затраты энергии и риск отказов.

    Практическое применение

    Если электрический канальный нагреватель должен включаться только при наличии потока воздуха, то PSW--200-PVC с комплектными штуцерами подключается к напорной стороне вентилятора, а контакт NO (3–2) включается в цепь разрешения нагревателя.

    Руководство по применению: как используется на практике

    PSW--200-PVC адаптируется к различным задачам контроля – меняются только точки подключения и использование контакта:

    Объект Что подключается Результат Примечание монтажника
    Контроль загрязнения фильтра P1 до фильтра, P2 после фильтра При загрязнении фильтра контакт переключается и подаёт сигнал «заменить фильтр» Задайте предел по конечному перепаду давления на фильтре, указанному производителем фильтра
    Контроль работы вентилятора P1 на напорной стороне вентилятора, P2 – в атмосфере или на стороне всасывания Если вентилятор не вращается или оборвался ремень – аварийный сигнал Используйте контакт 3–2 как «поток есть»
    Электрический канальный нагреватель Контакт NO реле → цепь разрешения нагревателя Нагреватель включается только при наличии потока воздуха Монтируйте согласно указаниям производителя нагревателя
    Теплообменник зимой P1 / P2 до и после теплообменника Растущее падение давления указывает на обледенение – автоматика включает оттаивание Защищайте трубки от замерзания конденсата

    Как выбрать диапазон реле давления

    Диапазон срабатывания / комплектация Рекомендуемая модель
    20–200 Pa, только реле PSW--200 (20–200 Pa)
    20–200 Pa, с ПВХ-комплектом для подключения PSW--200-PVC (20–200 Pa, с трубками) ← эта модель
    50–500 Pa, только реле PSW--500 (50–500 Pa)
    50–500 Pa, с ПВХ-комплектом для подключения PSW--500-PVC (50–500 Pa, с трубками)
    Правило: желаемая точка срабатывания должна быть ближе к середине диапазона: до ~150 Pa – PSW--200, для больших пределов – PSW--500. Если штуцеров и трубок на объекте нет – выбирайте версию с комплектом PVC.
    Когда выбрать другое решение: версия без комплекта подключения – PSW--200; для плавного измерения давления с аналоговым выходом – датчики HPS-2 / DPS-2; для поддержания давления вентилятором – контроллеры HPSP-2 / DPSP-2.

    Преимущества

    • Механический, без питания
    • Переключающий контакт NO / NC
    • Регулируемая точка срабатывания
    • Ресурс 10 000 000 циклов
    • IP54 с крышкой
    • В комплекте штуцеры и трубки

    Недостатки / ограничения

    • Точность ≤ ±15 % – не подходит для точных измерений
    • Только двоичный сигнал, аналогового выхода нет
    • При пороге < 50 Pa нельзя монтировать в перевёрнутом положении
    • Только для воздуха и негорючих, неагрессивных газов

    Указания по безопасности и монтажу

    • Монтаж и подключение выполняет квалифицированный электрик при отключённом питании.
    • Нагрузка контакта – не более 1,5 (0,4) A / 250 VAC.
    • Не работайте без крышки – без неё класс защиты IP00.
    • Макс. рабочее давление – 10 kPa; только для воздуха и негорючих, неагрессивных газов.
    • При пороге срабатывания менее 50 Pa не монтируйте в перевёрнутом положении.
    • Макс. рабочая температура трубок из ПВХ – 60 °C.

    Краткое руководство по выбору

    20–200 Pa
    ΔP 10 Pa
    NO / NC
    250 VAC
    IP54
    Подходит, когда нужно:
    • контролировать загрязнение фильтров и работу вентиляторов;
    • блокировать электрический нагреватель при отсутствии потока воздуха;
    • получать простой сигнал давления без питания и программирования.
    Проверьте перед использованием:
    • укладывается ли желаемый порог срабатывания в 20–200 Pa;
    • нагрузку контакта (до 1,5 (0,4) A / 250 VAC);
    • нужны ли штуцеры и трубки для подключения.
    Важное напоминание: PSW--200-PVC даёт только сигнал включения / выключения; для плавного измерения или регулирования давления нужен датчик или контроллер давления.

    FAQ

    Как задаётся давление срабатывания?
    Градуированная рукоятка под крышкой.
    Какой контакт замыкается при росте давления?
    При росте перепада давления 3–2 замыкается, 3–1 размыкается.
    Куда подключать P1 и P2?
    P1 – к более высокому давлению (меньшему разрежению), P2 – к более низкому давлению (большему разрежению).
    Нужно ли питание?
    Нет, реле механическое.
    Есть ли в комплекте трубки?
    Да – штуцеры PSET-PVC, ПВХ-трубки и винты.
    Какую нагрузку может коммутировать контакт?
    Не более 1,5 (0,4) A при 250 VAC (VDE 0630).

    Реле дифференциального давления | 20-200Pa | переключающий контакт | 250VAC | IP54 | с ПВХ-трубками и наконечниками | Sentera Controls | PSW--200-PVC

    Sentera PSW--200-PVC – регулируемое реле дифференциального давления 20–200 Pa с переключающим контактом 250 VAC и IP54, с ПВХ-трубками и штуцерами – для контроля фильтров, вентиляторов и нагревателей в вентиляции.

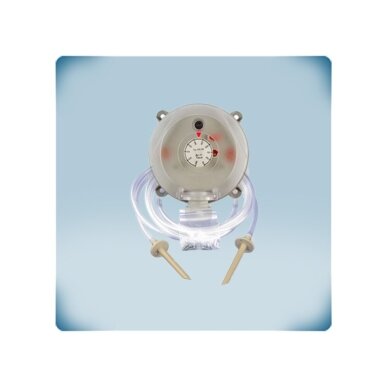

    Иллюстративное изображение могло быть создано с использованием ИИ. Внешний вид товара может незначительно отличаться от изображённого. Руководствуйтесь технической спецификацией.
