    Реле защиты от перегрузки и асимметрии фаз | Защита электродвигателя | 40-100A | 0,1-20с | 150-260VAC | DIN-рейкa

    Артикул: ES-TRM-100
    Задать вопрос об этом товаре
    Цена 57.93 € с НДС
    ( 47.87 € без НДС )
    Не подходит цена? Предложи свою!

    Цифровое реле перегрузки и асимметрии фаз, предназначенное для защиты электродвигателей, насосов и другого трёхфазного оборудования от перегрузки по току и дисбаланса фаз. Работает в диапазоне 150–260 В AC, ток перегрузки регулируется в пределах 40-100 А, а задержка отключения — 0,1–20 с. Реле обеспечивает точность измерения тока и времени ±1%, имеет контроль асимметрии фаз 50% и поддерживает ручной, полуавтоматический и автоматический режимы сброса. Устанавливается на DIN-рейку 35 мм, допустимая нагрузка контактов реле — до 5 А / 250 В AC.

  • Описание
    Цифровой контроллер перегрузки и асимметрии фаз | 150-260VAC | DIN-рейка | 40-100A

    Цифровое реле перегрузки и асимметрии фаз | 150-260 VAC | Точный контроль тока и фаз

    Цифровой контроллер перегрузки – это профессиональное защитное устройство, предназначенное для защиты электрических нагрузок (двигателей, насосов) от повреждений, вызванных сверхтоком, а также обеспечивающее удобное управление и мониторинг системы. Устройство отличается высокой точностью (погрешность измерения тока и времени всего ±1%), регулируемой задержкой отключения (0.1 – 20s) и фиксированным контролем асимметрии фаз.

    Комплексная защита от сверхтока и дисбаланса фаз

    Устройство позволяет точно настроить порог перегрузки (40-100A) и задержку отключения (0.1-20s). Также предусмотрен контроль асимметрии фаз с фиксированным порогом 50% и три различных режима сброса: ручной, полуавтоматический и автоматический.

    150 – 260V AC
    Рабочее напряжение
    40 – 100A
    Диапазон регулировки перегрузки
    0.1 – 20s
    Задержка отключения
    ±1%
    Точность измерения и времени

    Принцип работы и функции

    Функция / Блок Параметры / Режимы Описание / Назначение в системе
    Контроль перегрузки (A>) Регулируется ручкой (40 – 100A),  погрешность ±1%

    При превышении установленного значения тока устройство точно определяет перегрузку и начинает отсчёт времени задержки.
    Задержка отключения Регулируемая (0.1 – 20s), погрешность ±1%  Позволяет настроить время срабатывания, игнорируя кратковременные безопасные скачки тока.
    Задержка запуска Фиксированная задержка 5 секунд Предотвращает ложное срабатывание по току при запуске устройства или двигателя.
    Асимметрия фаз Фиксированный порог разницы 50% (реакция в течение 2s) Защищает двигатели от пропадания фазы или значительного дисбаланса напряжения / тока.
    Режимы сброса Ручной, полуавтоматический, автоматический Выбираются длительным нажатием кнопки SELECT и адаптируются под требования управляемого оборудования.

    Как работает контроллер?

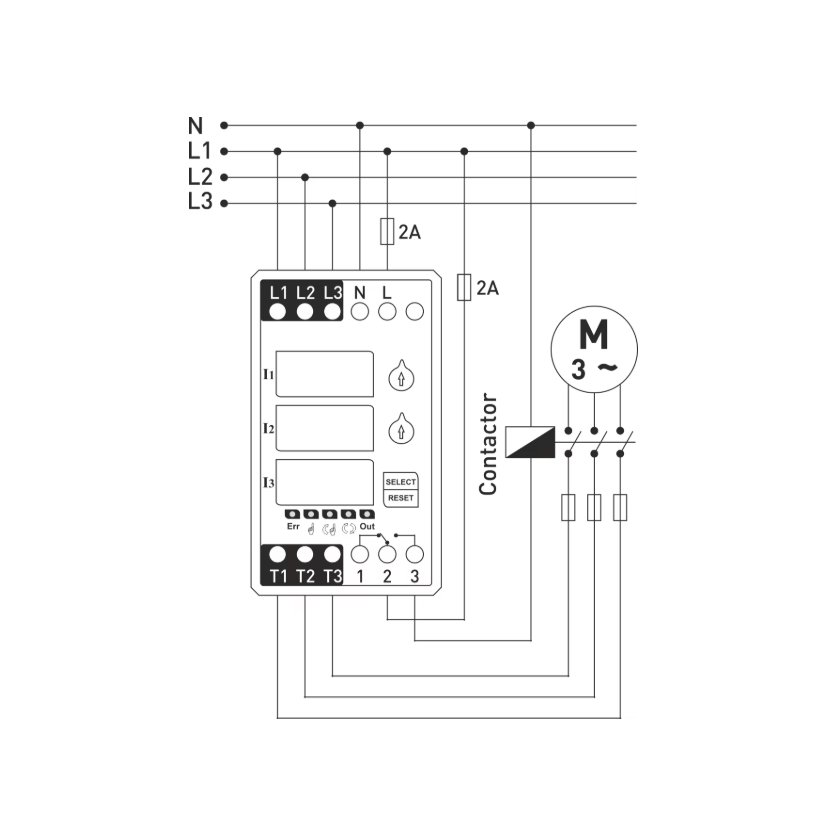

    1. Подключите устройство согласно схеме подключения и подайте питание (установленные значения отображаются на дисплее в течение 5 секунд).
    2. С помощью ручки „A>“ установите необходимый порог тока перегрузки, а с помощью ручки „t“ – время задержки отключения (от 0.1 до 20 секунд).
    3. После включения устройства реле срабатывает, контакт переключается на клемму 3, а светодиод „OUT“ загорается.
    4. Если ток превышает установленный порог, загорается светодиод „ERR“, а после истечения времени задержки реле отключается (контакт переключается на клемму 1).
    5. Если между фазами обнаруживается разница тока более 50%, в течение 2 секунд фиксируется ошибка асимметрии фаз, соответствующий индикатор фазы начинает мигать и загорается светодиод ошибки.
    Выбор режима сброса

    Нажмите и удерживайте кнопку SELECT в течение 10 секунд, чтобы изменить режим: Ручной режим (требует нажатия кнопки Reset), Полуавтоматический режим (автоматически сбрасывается 3 раза) или Автоматический режим (система сбрасывается автоматически).

    Технические характеристики

    Рабочее напряжение (Un) 150V – 260V AC
    Частота и мощность 50/60Hz | Рабочая мощность <6VA
    Ток перегрузки Регулируемый диапазон 40 – 100A
    Задержка отключения  0.1 – 20 секунд (регулируемая)
    Точность измерения и времени  Ток: ± 1% | Время: ± 1%
    Асимметрия фаз 50% (фиксированная)
    Контакты и нагрузка 5A / 250V AC (резистивная нагрузка)

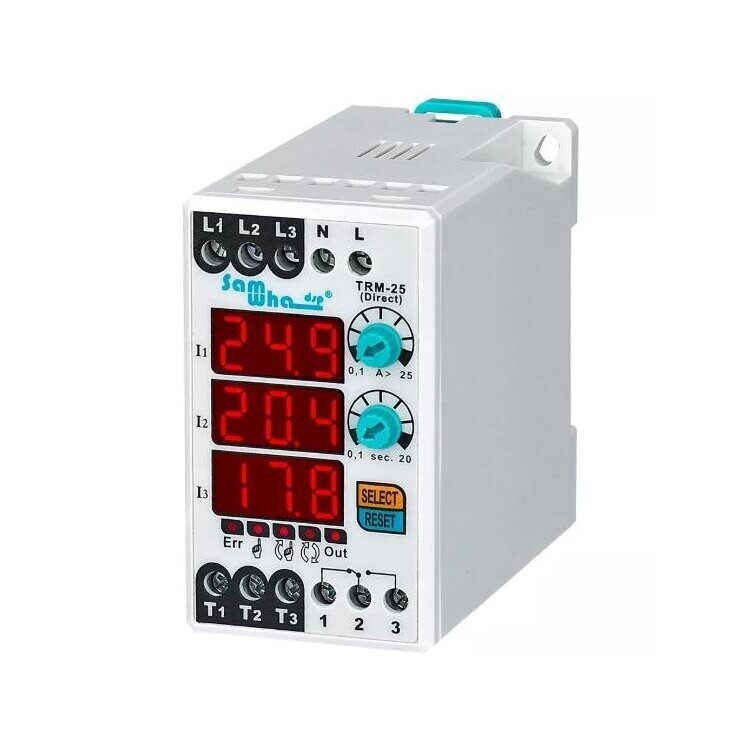

    Дисплей и индикация 3x3-разрядный цифровой дисплей, 5 светодиодных индикаторов

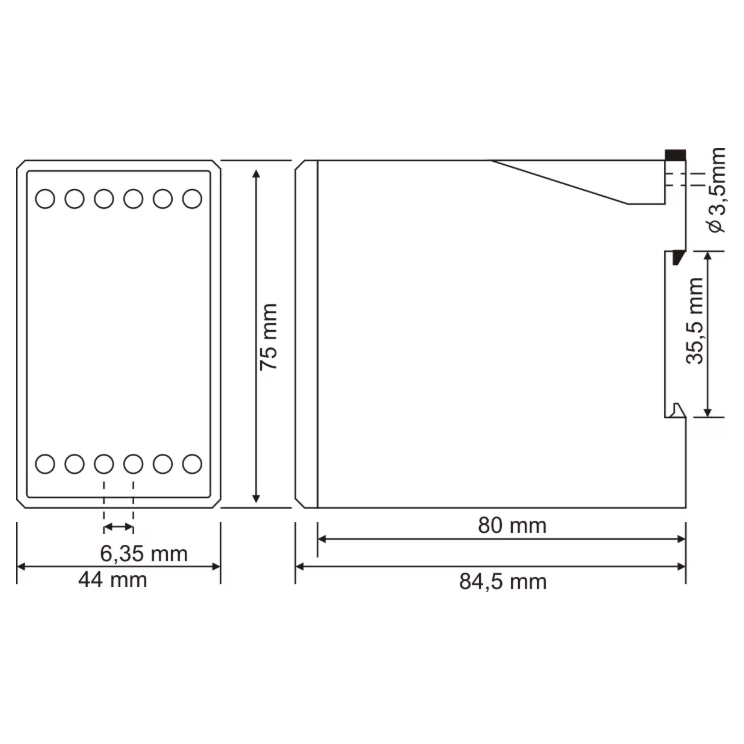

    Сечение кабеля и монтаж Кабель до 2.5 mm² | Монтаж на DIN-рейку 35 мм
    Рабочая температура и высота -20°C ~ +55°C | Высота над уровнем моря <2000m
    Вес 500g

    Преимущества

    • Высокая точность: промышленная точность ±1% для измерения тока и времени.
    • Гибкая настройка задержки: регулируемое время отключения (до 20s) позволяет точно согласовать защиту с характеристиками двигателя.
    • Двойная защита: эффективно защищает от сверхтока и опасного дисбаланса фаз.
    • Гибкость управления: три режима сброса (Reset) и чёткий 3x3-разрядный цифровой дисплей.

    Недостатки / Ограничения

    • Ограничение максимального тока: регулируемый диапазон тока данной модели составляет 40 – 100A. Для нагрузок свыше 100A требуются другие модели или дополнительные трансформаторы тока.
    • Фиксированный порог асимметрии: порог асимметрии фаз установлен на уровне 50% и не может быть изменён в соответствии с требованиями пользователя.
    • Не предназначен для влажной среды: устройство нельзя эксплуатировать в условиях воздействия влаги или агрессивных химических веществ.
    • Ограничение контакта реле: выходной контакт рассчитан на резистивную нагрузку до 5A / 250VAC, поэтому для непосредственного управления более мощными двигателями необходимо использовать дополнительный контактор.

    Для чего подходит? (Области применения)

    • Для защиты электродвигателей и насосов от перегрузки
    • Для промышленных шкафов управления и систем автоматизации, требующих высокой точности
    • Для производственного оборудования, требующего контроля асимметрии фаз

    Для чего не подходит?

    • Для постоянной эксплуатации во влажной или агрессивной химической среде
    • Для мощных электрических цепей, превышающих указанные параметры тока и контактов

    Практический пример

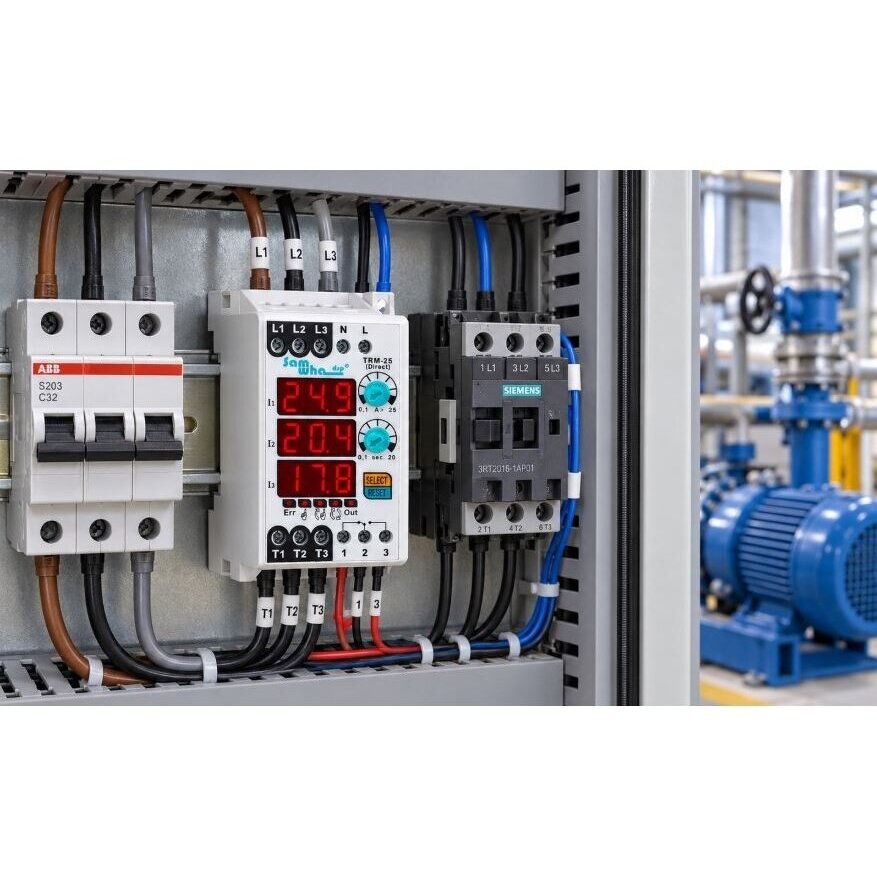

    На производственной линии работает трёхфазный насос, которому требуется постоянная защита от перегрузки по току и пропадания фазы. В шкафу управления устанавливается данный цифровой контроллер перегрузки. После установки необходимого порога перегрузки в диапазоне 40-100A и выбора полуавтоматического режима сброса устройство контролирует работу насоса. Если насос заклинивает и ток превышает установленный порог, контроллер выдерживает заданное время задержки, отключает реле и защищает двигатель от перегрева и повреждения.

    Часто задаваемые вопросы (FAQ)

    Какое рабочее напряжение у данного контроллера?

    Устройство работает в диапазоне напряжения 150V – 260V AC.

    Как изменить режим сброса (Reset) устройства?

    Нажмите и удерживайте кнопку SELECT в течение 10 секунд, пока не изменится светодиодная индикация режима.

    Можно ли регулировать задержку отключения?

    Да, задержку отключения можно регулировать в диапазоне от 0.1 до 20 секунд.

    Защищает ли устройство от асимметрии фаз?

    Да. Если разница токов между фазами превышает 50%, устройство фиксирует ошибку асимметрии фаз в течение 2 секунд.

    Важное примечание по безопасности для монтажника

    При установке устройства в распределительном щите обязательно предусмотрите расположенный рядом отдельный выключатель питания и защитный автоматический выключатель, чтобы оператор мог быстро отключить устройство в аварийной ситуации.

    Цифровой контроллер перегрузки и асимметрии фаз – это высокоточное решение для защиты ценного оборудования от неисправностей, вызванных сверхтоком и дисбалансом фаз.

    Иллюстративное изображение могло быть создано с использованием ИИ. Внешний вид товара может незначительно отличаться от изображённого. Руководствуйтесь технической спецификацией.
