  • Новый товар   Реверсивный мини-контактор LC2K | 3P | 12A | 5,5 кВт | катушка 230VAC | 1NO вспомогательный контакт | для электродвигателей и цепей управления
    Новый товар   Реверсивный мини-контактор LC2K | 3P | 12A | 5,5 кВт | катушка 230VAC | 1NO вспомогательный контакт | для электродвигателей и цепей управления 1

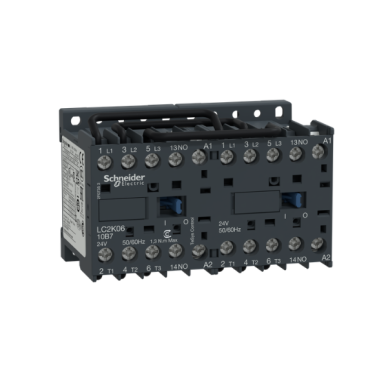

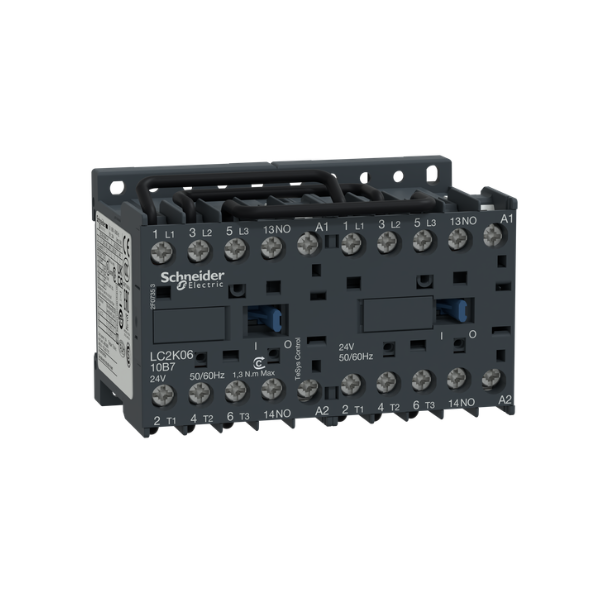

    Реверсивный мини-контактор LC2K | 3P | 12A | 5,5 кВт | катушка 230VAC | 1NO вспомогательный контакт | для электродвигателей и цепей управления

    Артикул: LC2K1210P7
    Задать вопрос об этом товаре
    Цена 51.46 € с НДС
    ( 42.53 € без НДС )
    Не подходит цена? Предложи свою!
    Реверсивный мини-контактор, предназначенный для изменения направления вращения трёхфазных электродвигателей, а также для цепей управления и автоматизации. Устройство состоит из двух взаимосвязанных контакторов, которые позволяют безопасно переключать фазы двигателя и выбирать вращение двигателя вперёд или назад. Контактор имеет 3 полюса, номинальный ток 12 А, мощность 5,5 кВт, катушку управления 230 В AC и 1 нормально разомкнутый вспомогательный контакт.
  • Описание

    Реверсивный мини-контактор LC2K – 3P, 12A, 5,5 кВт, катушка 230В АС, 1 НО вспомогательный контакт

    Реверсивный мини-контактор, предназначенный для изменения направления вращения трехфазных электродвигателей, а также для систем управления и автоматики. Устройство состоит из двух соединенных между собой контакторов, которые позволяют безопасно переключать фазы двигателя и выбирать направление вращения вперед или назад. Контактор имеет 3 полюса, номинальный ток 12А, мощность 5,5 кВт, катушку управления на 230В АС и 1 нормально открытый (НО) вспомогательный контакт.

    Основная идея:
    Реверсивный контактор используется тогда, когда необходимо не только включать или выключать трехфазный двигатель, но и менять направление его вращения. Он подходит для конвейеров, ворот, подъемных механизмов, вентиляторов, насосов, станков и других систем автоматизации, где требуется работа двигателя как в прямом, так и в обратном направлении.
    Количество полюсов
    3P
    Номинальный ток
    12A
    Мощность двигателя
    5,5 кВт
    Катушка управления
    230В АС

    Принцип действия

    Реверсивный контактор состоит из двух контакторов: один предназначен для работы двигателя в одном направлении, другой – в противоположном. При изменении последовательности фаз меняется направление вращения трехфазного электродвигателя.

    Контакторы в реверсивной системе должны управляться таким образом, чтобы они не были включены одновременно. Для этого в реверсивных контакторах используется механическая и (или) электрическая блокировка, которая помогает предотвратить короткое замыкание между фазами и защищает цепь управления двигателем.

    Когда требуется реверсивный контактор?
    Он необходим, когда двигатель должен работать в обоих направлениях: например, для подъема и опускания механизма, открывания и закрывания ворот, изменения направления движения конвейера, управления реверсивным вентилятором или механизмом станка.

    Технические параметры

    Тип изделия Реверсивный мини-контактор
    Серия LC2K
    Код товара LC2K1210P7
    Количество главных полюсов 3P
    Номинальный ток 12A
    Номинальная мощность двигателя 5,5 кВт
    Напряжение катушки управления 230В АС
    Вспомогательный контакт 1 НО / 1 NO, нормально открытый
    Назначение Для реверсивного управления трехфазными двигателями
    Вес 0,36 кг

    Основные функции

    • Изменение направления вращения двигателя – позволяет переключать трехфазный двигатель для работы вперед или назад.
    • Управление трехфазными двигателями – предназначен для цепей управления 3-фазными электродвигателями.
    • Катушка управления 230В АС – подходит для схем управления с использованием переменного напряжения 230В.
    • 1 НО вспомогательный контакт – может использоваться для сигнализации, схемы самоподхвата, входа ПЛК или других функций автоматизации.
    • Компактный формат – удобен для установки в небольших распределительных шкафах, щитах автоматики и системах управления оборудованием.

    Где используется?

    • В автоматических воротах и шлагбаумах – для управления механизмами открывания и закрывания.
    • На конвейерах – для изменения направления движения согласно потребностям производственного процесса.
    • В подъемно-опускных механизмах – в подъемниках, лебедках, платформах и другом оборудовании.
    • В станках и мастерских – для механизмов, требующих реверсивного режима работы.
    • В системах управления насосами и вентиляторами – там, где технологически необходимо изменение направления.
    • В промышленных распределительных шкафах – в цепях управления двигателями и автоматикой.

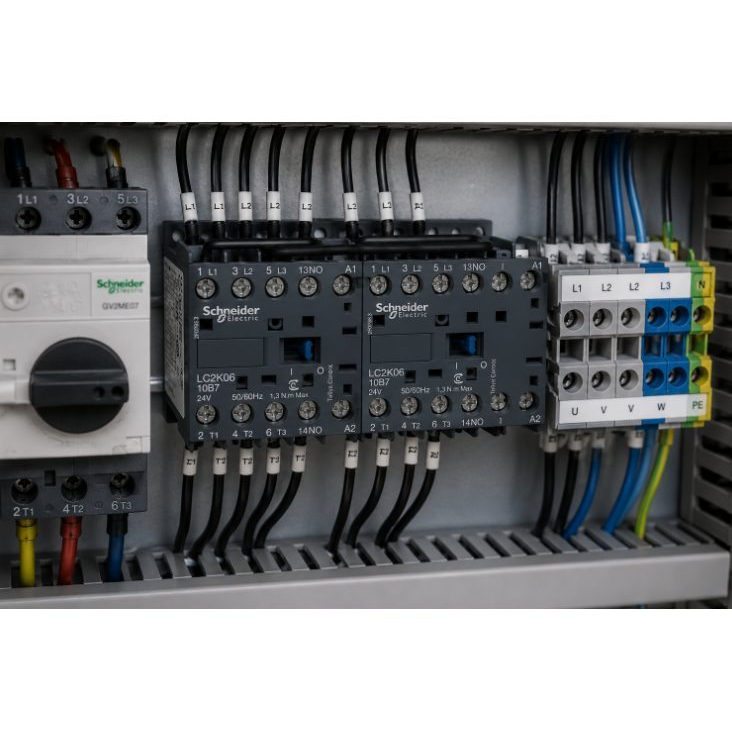

    Пример практического монтажа

    Например, реверсивный мини-контактор может использоваться в шкафу управления трехфазным двигателем для небольшого конвейера. Одна кнопка управления включает работу двигателя вперед, а другая – назад. Система блокировки контактора не позволяет обоим направлениям быть включенными одновременно.

    Дополнительный 1 НО контакт может быть использован для контрольной лампы, входа ПЛК или цепи самоподхвата, которая удерживает контактор во включенном состоянии после отпускания кнопки управления.

    Использование в зависимости от потребностей

    Электрику: компактный реверсивный контактор, подходящий для установки в распределительных шкафах и схемах автоматики оборудования. Важно правильно подключить последовательность фаз, катушку управления, цепь блокировки и защиту двигателя.

    Инженеру / проектировщику: подходящее решение при проектировании систем управления реверсивными двигателями меньшей мощности. При выборе контактора необходимо оценить мощность двигателя, рабочий ток, условия запуска, категорию нагрузки и напряжение управления.

    Специалисту по промышленному обслуживанию: может быть использован для реверсивного управления производственным оборудованием, воротами, конвейерами, подъемниками, вентиляторами и другими механизмами, а также для ремонта существующих систем контакторов.

    Плюсы

    • Реверсивное управление – направление вращения двигателя может быть изменено вперед и назад.
    • 3-полюсная конструкция – предназначена для управления трехфазными двигателями.
    • Номинальный ток 12А – подходит для различных цепей управления двигателями меньшей мощности.
    • Номинальная мощность 5,5 кВт – практичное решение для многих промышленных механизмов.
    • 1 НО вспомогательный контакт – подходит для сигнализации и функций автоматизации.
    • Компактный размер – удобно использовать в небольших распределительных шкафах.
    • Небольшой вес – всего 0,36 кг.

    Минусы / ограничения

    • Предназначен только для реверсивного управления – для простого включения двигателя может быть достаточно одного обычного контактора.
    • Требуется соответствующая схема управления – необходимо обеспечить, чтобы оба направления не были включены одновременно.
    • Требуется защита двигателя – контактор не заменяет тепловое реле, автомат защиты двигателя или автоматический выключатель.
    • Мощность зависит от условий эксплуатации – перед установкой необходимо проверить параметры конкретного двигателя и тип нагрузки.

    Примечания по безопасности и монтажу

    Реверсивный контактор должен монтироваться и подключаться в соответствии со схемой электрических соединений, документацией производителя и действующими требованиями электробезопасности. Неправильно подключенная схема реверса может привести к короткому замыканию, повреждению двигателя или поломке оборудования.

    • Монтаж должен выполняться квалифицированным электриком.
    • Перед проведением монтажных работ необходимо отключить питающее напряжение и убедиться в отсутствии напряжения в цепи.
    • Необходимо использовать надлежащую механическую или электрическую блокировку, чтобы оба контактора не могли быть включены одновременно.
    • В цепи двигателя должна быть предусмотрена соответствующая защита от перегрузки и короткого замыкания.
    • Перед выбором контактора необходимо проверить номинальный ток двигателя, мощность, напряжение сети и категорию нагрузки.
    • Катушка управления должна подключаться только к напряжению управления 230В АС.

    Краткое руководство по выбору

    Реверсивный мини-контактор подходит, когда необходимо осуществлять реверсивное управление трехфазным электродвигателем, а в схеме управления используется катушка 230В АС. Это практичное решение для двигателей меньшей мощности, механизмов ворот, конвейеров, подъемного оборудования и различных систем автоматизации.

    Управление
    Реверсивное
    Полюса
    3P
    Катушка управления
    230В АС
    Вспомогательный контакт
    1 НО
    Подходит, если нужно:
    • изменить направление вращения трехфазного двигателя;
    • управлять двигателем в прямом и обратном направлениях;
    • использовать напряжение управления 230В АС;
    • управлять цепями с номинальным током до 12А;
    • использовать дополнительный 1 НО контакт для сигнализации или автоматики.
    Проверьте перед заказом:
    • соответствуют ли номинальный ток и мощность двигателя параметрам контактора;
    • требуется ли именно катушка 230В АС;
    • необходим ли вспомогательный 1 НО контакт;
    • предусмотрена ли защита двигателя в распределительном шкафу;
    • требуются ли дополнительные кнопки управления, реле или сигнальные лампы для схемы реверса.
    Важное напоминание:
    Реверсивный контактор должен подключаться в соответствии с правильной схемой управления реверсивным двигателем. Неправильное подключение фаз или цепи блокировки может привести к повреждению контактора, двигателя или всей системы управления.

    Часто задаваемые вопросы (FAQ)

    Что такое реверсивный контактор?
    Это контактор или комбинация контакторов, предназначенная для изменения направления вращения трехфазного электродвигателя. Он позволяет двигателю работать в прямом и обратном направлениях.
    Что означает 3P?
    3P означает, что контактор имеет три главных полюса и предназначен для управления трехфазными электрическими цепями и трехфазными двигателями.
    Что означает 1 НО?
    1 НО означает один нормально открытый (НО) вспомогательный контакт. Он может использоваться для сигнализации, цепи самоподхвата, индикации или входа оборудования автоматизации.
    Подходит ли этот контактор для простого включения двигателя?
    Да, однако если двигателю не нужно менять направление вращения, обычно экономичнее и проще использовать один стандартный контактор с соответствующей защитой двигателя.
    Защищает ли контактор двигатель от перегрузки?
    Нет. Контактор предназначен для включения, выключения и реверсивного управления двигателем. Для защиты от перегрузки должно использоваться соответствующее тепловое реле, автомат защиты двигателя или другое защитное оборудование.

    Компактный реверсивный контактор для управления трехфазными двигателями

    Реверсивный мини-контактор – практичный выбор для систем управления двигателями, где необходимо менять направление вращения. Он подходит для ворот, конвейеров, подъемников, станков, вентиляторов и другого промышленного оборудования.

    Благодаря 3-полюсной конструкции, номинальному току 12А, мощности 5,5 кВт, катушке 230В АС и 1 НО вспомогательному контакту, эта модель может быть удобно интегрирована в системы автоматизации, управления электродвигателями и распределительные шкафы.
