  • Новый товар   Реверсивный мини-контактор LC2K | 3P | 16A | 7,5 кВт | Катушка 230VAC | 1НО вспомогательный контакт | Для электродвигателей и цепей управления
    Новый товар   Реверсивный мини-контактор LC2K | 3P | 16A | 7,5 кВт | Катушка 230VAC | 1НО вспомогательный контакт | Для электродвигателей и цепей управления 1

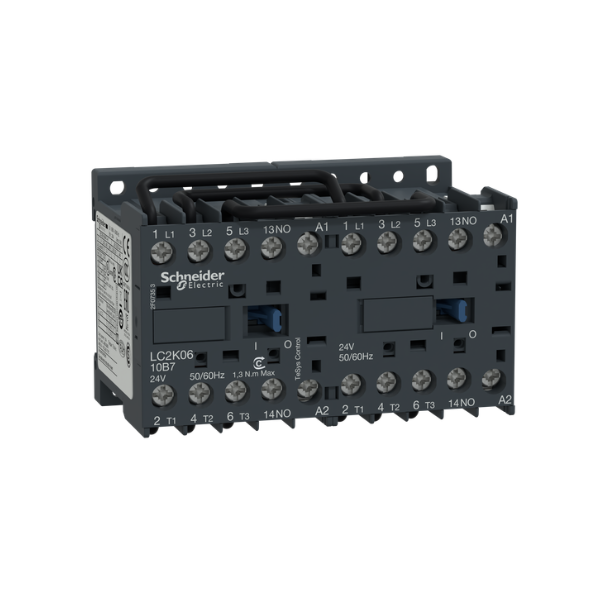

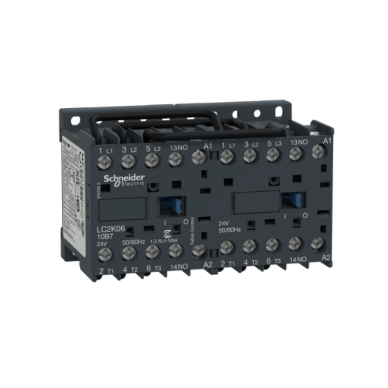

    Реверсивный мини-контактор LC2K | 3P | 16A | 7,5 кВт | Катушка 230VAC | 1НО вспомогательный контакт | Для электродвигателей и цепей управления

    Артикул: LC2K1610P7
    Задать вопрос об этом товаре
    Цена 63.03 € с НДС
    ( 52.09 € без НДС )
    Не подходит цена? Предложи свою!
    Реверсивный мини-контактор, предназначенный для изменения направления вращения трёхфазных электродвигателей, а также для цепей управления и автоматизации. Устройство состоит из двух взаимосвязанных контакторов, которые позволяют безопасно переключать фазы двигателя и выбирать вращение двигателя вперёд или назад. Контактор имеет 3 полюса, номинальный ток 16 А, мощность 7,5 кВт, катушку управления 230 В AC и 1 нормально разомкнутый вспомогательный контакт.
  • Описание

    Реверсивный мини-контактор LC2K – 3P, 16A, 7,5кВт, катушка 230В АС, 1НО вспомогательный контакт

    Реверсивный мини-контактор, предназначенный для изменения направления вращения трехфазных электродвигателей, а также для использования в схемах управления и автоматизации. Устройство состоит из двух взаимосвязанных контакторов, которые позволяют безопасно переключать фазы двигателя для выбора направления вращения вперед или назад. Контактор имеет 3 полюса, номинальный ток 16А, мощность 7,5кВт, катушку управления на 230В АС и 1 нормально открытый вспомогательный контакт.

    Основная идея:
    Реверсивный контактор используется в тех случаях, когда необходимо не только включать или выключать трехфазный двигатель, но и менять направление его вращения. Он подходит для конвейеров, ворот, подъемных механизмов, вентиляторов, насосов, станков и других систем автоматизации, где требуется работа двигателя в обоих направлениях.
    Количество полюсов
    3P
    Номинальный ток
    16A
    Мощность двигателя
    7,5кВт
    Катушка управления
    230В АС

    Принцип действия

    Реверсивный контактор состоит из двух контакторов: один предназначен для работы двигателя в одном направлении, другой – в противоположном. При изменении последовательности фаз меняется направление вращения трехфазного электродвигателя.

    В реверсивной системе контакторы должны управляться таким образом, чтобы они не были включены одновременно. Поэтому в реверсивных контакторах используется механическая и (или) электрическая блокировка, которая предотвращает короткое замыкание между фазами и защищает цепь управления двигателем.

    Когда нужен реверсивный контактор?
    Он необходим, когда двигатель должен работать в обоих направлениях: например, для подъема и опускания механизма, открывания и закрывания ворот, изменения направления движения конвейера, управления реверсивным вентилятором или станком.

    Технические параметры

    Тип изделия Реверсивный мини-контактор
    Серия LC2K
    Код товара LC2K1610P7
    Количество главных полюсов 3P
    Номинальный ток 16A
    Номинальная мощность двигателя 7,5кВт
    Напряжение катушки управления 230В АС
    Вспомогательный контакт 1НО (NO), нормально открытый
    Назначение Для реверсивного управления трехфазными двигателями
    Вес 0,39 кг

    Основные функции

    • Изменение направления вращения двигателя – позволяет переключать трехфазный двигатель для работы вперед или назад.
    • Управление трехфазными двигателями – предназначено для цепей управления 3-фазными электродвигателями.
    • Катушка управления 230В АС – подходит для схем управления, использующих переменное напряжение 230В.
    • 1НО вспомогательный контакт – может использоваться для сигнализации, цепи самоподхвата, входа ПЛК или других функций автоматизации.
    • Компактный формат – удобен для использования в небольших шкафах управления, щитах автоматики и системах управления оборудованием.

    Где используется?

    • Автоматические ворота и шлагбаумы – для управления механизмами открывания и закрывания.
    • Конвейеры – для изменения направления движения в соответствии с производственными потребностями.
    • Подъемные и опускные механизмы – в подъемниках, лебедках, платформах и другом оборудовании.
    • Станки и мастерские – для механизмов, требующих реверсивной работы.
    • Системы управления насосами и вентиляторами – там, где технологически необходимо изменение направления.
    • Промышленные шкафы управления – в цепях двигателей и автоматики.

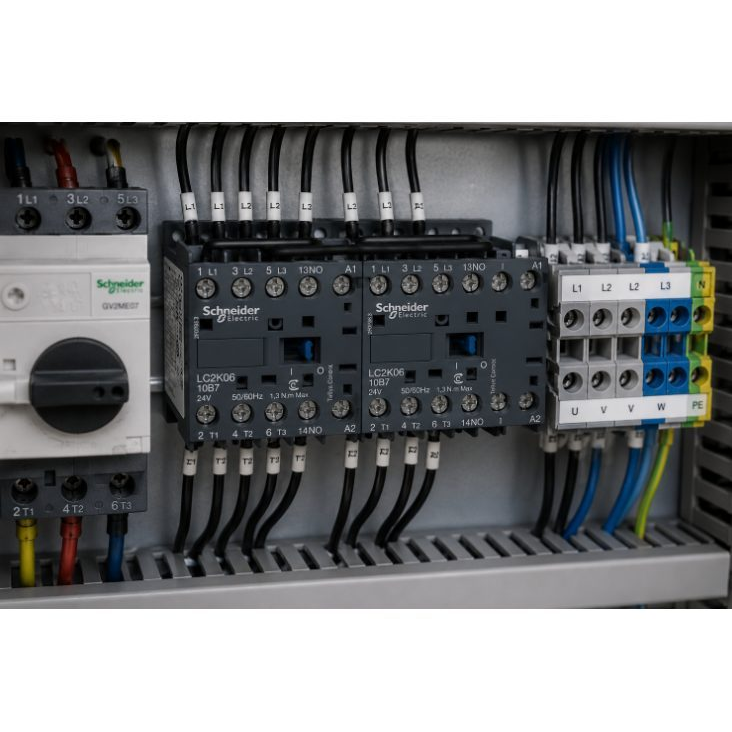

    Практический пример монтажа

    Например, реверсивный мини-контактор может использоваться в шкафу управления трехфазным двигателем для небольшого конвейера. Одна кнопка управления включает вращение двигателя вперед, а другая – назад. Система блокировки контактора предотвращает одновременное включение обоих направлений.

    Дополнительный 1НО контакт может быть использован для индикаторной лампы, входа ПЛК или цепи самоподхвата, которая удерживает контактор включенным после отпускания кнопки управления.

    Использование по назначению

    Электрику: компактный реверсивный контактор, подходящий для установки в шкафах управления и схемах автоматики оборудования. Важно правильно подключить последовательность фаз, катушку управления, цепь блокировки и защиту двигателя.

    Инженеру / проектировщику: подходящее решение при проектировании систем управления реверсивными двигателями меньшей мощности. При выборе контактора необходимо оценить мощность двигателя, рабочий ток, условия запуска, категорию нагрузки и напряжение управления.

    Специалисту по промышленному обслуживанию: может использоваться для реверсивного управления производственным оборудованием, воротами, конвейерами, подъемниками, вентиляторами и другими механизмами, а также для ремонта существующих систем контакторов.

    Преимущества

    • Реверсивное управление – направление двигателя можно менять вперед и назад.
    • 3-полюсная конструкция – предназначена для управления трехфазными двигателями.
    • Номинальный ток 16А – подходит для различных цепей управления двигателями небольшой мощности.
    • Номинальная мощность 7,5кВт – практичное решение для многих промышленных механизмов.
    • 1НО вспомогательный контакт – подходит для сигнализации и функций автоматизации.
    • Компактный размер – удобно использовать в небольших шкафах управления.
    • Небольшой вес – всего 0,39 кг.

    Недостатки / ограничения

    • Предназначен только для реверсивного управления – для простого включения двигателя может быть достаточно одного контактора.
    • Требуется правильная схема управления – обязательно обеспечить, чтобы оба направления не были включены одновременно.
    • Нужна защита двигателя – контактор не заменяет тепловое реле, автомат защиты двигателя или автоматический выключатель.
    • Мощность зависит от условий эксплуатации – перед монтажом необходимо проверить параметры конкретного двигателя и тип нагрузки.

    Замечания по безопасности и монтажу

    Реверсивный контактор должен быть установлен и подключен в соответствии со схемой электрических соединений, документацией производителя и действующими правилами электробезопасности. Неправильно подключенная реверсивная схема может вызвать короткое замыкание, повреждение двигателя или отказ оборудования.

    • Монтаж должен выполнять квалифицированный электрик.
    • Перед началом монтажных работ необходимо отключить питание и убедиться в отсутствии напряжения в цепи.
    • Обязательно используйте соответствующую механическую или электрическую блокировку, чтобы оба контактора не могли включиться одновременно.
    • В цепи двигателя должна быть предусмотрена соответствующая защита от перегрузки и короткого замыкания.
    • Перед выбором контактора необходимо проверить номинальный ток двигателя, мощность, напряжение сети и категорию нагрузки.
    • Катушка управления должна подключаться только к напряжению 230В АС.

    Краткое руководство по выбору

    Реверсивный мини-контактор подходит, когда необходимо управлять трехфазным электродвигателем в режиме реверса, а в схеме управления используется катушка 230В АС. Это практичное решение для небольших двигателей, механизмов ворот, конвейеров, подъемного оборудования и различных систем автоматизации.

    Управление
    Реверсивное
    Полюса
    3P
    Катушка управления
    230В АС
    Вспомогательный контакт
    1НО
    Подходит, если нужно:
    • изменить направление вращения трехфазного двигателя;
    • управлять двигателем в обоих направлениях;
    • использовать напряжение управления 230В АС;
    • управлять цепями с номинальным током до 16А;
    • использовать дополнительный контакт 1НО для сигнализации или автоматики.
    Проверьте перед заказом:
    • соответствуют ли номинальный ток и мощность двигателя параметрам контактора;
    • требуется ли именно катушка 230В АС;
    • нужен ли дополнительный контакт 1НО;
    • предусмотрена ли в шкафу управления защита двигателя;
    • нужны ли для реверсивной схемы дополнительные кнопки управления, реле или сигнальные лампы.
    Важное напоминание:
    Реверсивный контактор должен быть подключен согласно правильной схеме управления реверсивным двигателем. При неправильном подключении фаз или цепи блокировки можно повредить контактор, двигатель или всю систему управления.

    FAQ – часто задаваемые вопросы

    Что такое реверсивный контактор?
    Это контактор или комбинация контакторов, предназначенная для изменения направления вращения трехфазного электродвигателя. Он позволяет двигателю работать вперед и назад.
    Что означает 3P?
    3P означает, что контактор имеет три главных полюса и предназначен для управления трехфазными электрическими цепями и двигателями.
    Что означает 1НО?
    1НО (NO) означает один нормально открытый вспомогательный контакт. Он может быть использован для сигнализации, цепи самоподхвата, индикации или в качестве входа для автоматизированного оборудования.
    Подходит ли этот контактор для обычного включения двигателя?
    Да, но если двигателю не нужно менять направление вращения, обычно экономичнее и проще использовать один стандартный контактор с соответствующей защитой двигателя.
    Защищает ли контактор двигатель от перегрузки?
    Нет. Контактор предназначен для включения, выключения и реверсивного управления двигателем. Для защиты от перегрузки должно использоваться соответствующее тепловое реле, автомат защиты двигателя или другое оборудование защиты.

    Компактный реверсивный контактор для управления трехфазными двигателями

    Реверсивный мини-контактор — это практичный выбор для систем управления двигателями, где необходимо менять направление вращения. Он подходит для ворот, конвейеров, подъемников, станков, вентиляторов и другого промышленного оборудования.

    Благодаря 3-полюсной конструкции, номинальному току 16А, мощности 7,5кВт, катушке 230В АС и вспомогательному контакту 1НО, эта модель может быть удобно интегрирована в системы автоматизации, управления электродвигателями и шкафы управления.

    Иллюстративное изображение могло быть создано с использованием ИИ. Внешний вид товара может незначительно отличаться от изображённого. Руководствуйтесь технической спецификацией.
