  • Новый товар   Реверсивный мини-контактор LP2K | 3P | 12A | 5,5 кВт | Катушка 24VAC | 1НО вспомогательный контакт | Для электродвигателей и цепей управления
    Новый товар   Реверсивный мини-контактор LP2K | 3P | 12A | 5,5 кВт | Катушка 24VAC | 1НО вспомогательный контакт | Для электродвигателей и цепей управления 1

    Реверсивный мини-контактор LP2K | 3P | 12A | 5,5 кВт | Катушка 24VAC | 1НО вспомогательный контакт | Для электродвигателей и цепей управления

    Артикул: LP2K1210BD
    Задать вопрос об этом товаре
    Цена 68.53 € с НДС
    ( 56.64 € без НДС )
    Не подходит цена? Предложи свою!
    Реверсивный мини-контактор, предназначенный для изменения направления вращения трёхфазных электродвигателей, а также для цепей управления и автоматизации. Устройство состоит из двух взаимосвязанных контакторов, которые позволяют безопасно переключать фазы двигателя и выбирать вращение двигателя вперёд или назад. Контактор имеет 3 полюса, номинальный ток 12 А, мощность 5,5 кВт, катушку управления 24 В AC и 1 нормально разомкнутый вспомогательный контакт.
  • Описание

    Реверсивный мини-контактор LP2K – 3P, 12A, 5,5кВт, катушка 24В АС, 1НО вспомогательный контакт

    Реверсивный мини-контактор, предназначенный для изменения направления вращения трехфазных электродвигателей, а также для использования в цепях управления и автоматики. Устройство состоит из двух взаимосвязанных контакторов, которые позволяют безопасно переключать фазы двигателя для выбора направления вращения вперед или назад. Контактор имеет 3 полюса, номинальный ток 12А, мощность 5,5кВт, катушку управления 24В АС и 1 нормально открытый вспомогательный контакт.

    Основная идея:
    Реверсивный контактор используется там, где необходимо не только включать или выключать трехфазный двигатель, но и менять направление его вращения. Он подходит для конвейеров, ворот, подъемных механизмов, вентиляторов, насосов, станков и других систем автоматизации, где требуется работа двигателя как в прямом, так и в обратном направлении.
    Количество полюсов
    3P
    Номинальный ток
    12A
    Мощность двигателя
    5,5кВт
    Катушка управления
    24В АС

    Принцип действия

    Реверсивный контактор состоит из двух контакторов: один предназначен для работы двигателя в одном направлении, другой – в противоположном. При изменении последовательности фаз меняется направление вращения трехфазного электродвигателя.

    Контакторы в реверсивной системе должны управляться таким образом, чтобы они не включались одновременно. Поэтому в реверсивных контакторах используется механическая и (или) электрическая блокировка, которая помогает избежать короткого замыкания между фазами и защищает цепь управления двигателем.

    Когда нужен реверсивный контактор?
    Он необходим, когда двигатель должен работать в обоих направлениях: например, для подъема и опускания механизма, открытия и закрытия ворот, изменения направления движения конвейера, управления реверсивным вентилятором или механизмом станка.

    Технические параметры

    Тип изделия Реверсивный мини-контактор
    Серия LP2K
    Код товара LP2K1210BD
    Количество главных полюсов 3P
    Номинальный ток 12A
    Номинальная мощность двигателя 5,5кВт
    Напряжение катушки управления 24В АС
    Вспомогательный контакт 1НО нормально открытый
    Назначение Для реверсивного управления трехфазными двигателями
    Вес 0,446 кг

    Основные функции

    • Изменение направления вращения двигателя – позволяет переключать трехфазный двигатель для работы вперед или назад.
    • Управление трехфазными двигателями – предназначен для цепей управления 3-фазных электродвигателей.
    • Катушка управления 24В АС – подходит для схем управления, использующих переменное напряжение 24В.
    • 1НО вспомогательный контакт – может использоваться для сигнализации, цепи самоподхвата, входа ПЛК или других функций автоматизации.
    • Компактный формат – удобен для небольших шкафов управления, щитов автоматики и систем управления оборудованием.

    Где используется?

    • В автоматических воротах и шлагбаумах – для управления механизмами открытия и закрытия.
    • В конвейерах – для изменения направления движения согласно потребностям производственного процесса.
    • В подъемно-спусковых механизмах – в подъемниках, лебедках, платформах и другом оборудовании.
    • В станках и мастерских – для механизмов, требующих реверсивной работы.
    • В системах управления насосами и вентиляторами – там, где технологически требуется изменение направления.
    • В промышленных шкафах управления – в цепях двигателей и автоматики.

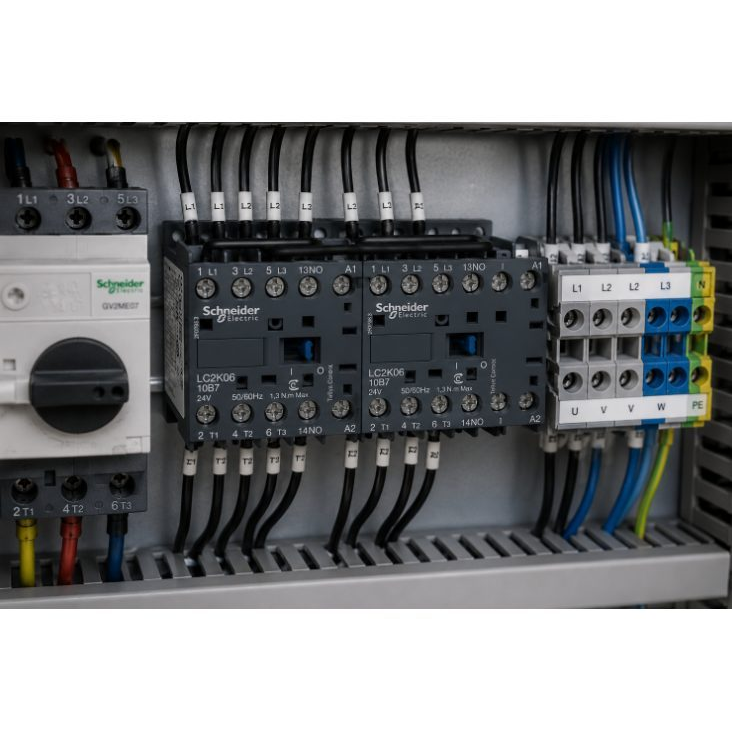

    Практический пример монтажа

    Например, реверсивный мини-контактор может быть использован в шкафу управления трехфазным двигателем для небольшого конвейера. Одна кнопка управления включает работу двигателя вперед, а другая – назад. Система блокировки контактора не позволяет обеим сторонам быть включенными одновременно.

    Дополнительный 1НО контакт может использоваться для индикаторной лампы, входа ПЛК или цепи самоподхвата, которая удерживает контактор включенным после отпускания кнопки управления.

    Использование в зависимости от потребностей

    Электромонтажнику: компактный реверсивный контактор, пригодный для установки в шкафы управления и схемы автоматизации оборудования. Важно правильно подключить последовательность фаз, катушку управления, цепь блокировки и защиту двигателя.

    Инженеру / проектировщику: подходящее решение при проектировании реверсивных систем управления двигателями малой мощности. При выборе контактора необходимо оценить мощность двигателя, рабочий ток, условия пуска, категорию нагрузки и напряжение управления.

    Специалисту по эксплуатации и техническому обслуживанию: может быть использован для реверсивного управления производственным оборудованием, воротами, конвейерами, подъемниками, вентиляторами и другими механизмами, а также для ремонта существующих систем контакторов.

    Плюсы

    • Реверсивное управление – направление вращения двигателя может меняться вперед и назад.
    • 3-полюсная конструкция – предназначена для управления трехфазными двигателями.
    • Номинальный ток 12А – подходит для различных цепей управления двигателями меньшей мощности.
    • Номинальная мощность 5,5кВт – практичное решение для многих промышленных механизмов.
    • 1НО вспомогательный контакт – подходит для сигнализации и функций автоматизации.
    • Компактный размер – удобно использовать в небольших шкафах управления.
    • Небольшой вес – всего 0,446 кг.

    Минусы / ограничения

    • Предназначен только для реверсивного управления – для простого включения двигателя может быть достаточно одного контактора.
    • Требуется соответствующая схема управления – необходимо обеспечить, чтобы оба направления не были включены одновременно.
    • Нужна защита двигателя – контактор не заменяет тепловое реле, автомат защиты двигателя или автоматический выключатель.
    • Мощность зависит от условий эксплуатации – перед монтажом обязательно проверьте параметры конкретного двигателя и тип нагрузки.

    Замечания по безопасности и монтажу

    Реверсивный контактор должен монтироваться и подключаться в соответствии с электрической схемой, документацией производителя и действующими требованиями электробезопасности. Неправильно собранная реверсивная схема может привести к короткому замыканию, повреждению двигателя или выходу оборудования из строя.

    • Монтаж должен выполнять квалифицированный электрик.
    • Перед началом монтажных работ необходимо отключить напряжение питания и проверить отсутствие напряжения в цепи.
    • Обязательно используйте соответствующую механическую или электрическую блокировку, чтобы оба контактора не могли включиться одновременно.
    • В цепи двигателя должна быть предусмотрена соответствующая защита от перегрузки и короткого замыкания.
    • Перед выбором контактора обязательно проверьте номинальный ток двигателя, мощность, сетевое напряжение и категорию нагрузки.
    • Катушка управления должна подключаться только к напряжению управления 24В АС.

    Краткое руководство по выбору

    Реверсивный мини-контактор подходит, когда нужно реверсивно управлять трехфазным электродвигателем, а в схеме управления используется катушка 24В АС. Это практичное решение для двигателей меньшей мощности, механизмов ворот, конвейеров, подъемного оборудования и различных систем автоматизации.

    Управление
    Реверсивное
    Полюса
    3P
    Катушка управления
    24В АС
    Вспом. контакт
    1НО
    Подходит, когда необходимо:
    • изменить направление вращения трехфазного двигателя;
    • управлять двигателем в направлениях вперед и назад;
    • использовать напряжение управления 24В АС;
    • управлять цепями с номинальным током до 12А;
    • использовать дополнительный контакт 1НО для сигнализации или автоматики.
    Проверьте перед заказом:
    • соответствуют ли номинальный ток и мощность двигателя параметрам контактора;
    • нужна ли именно катушка 24В АС;
    • нужен ли вспомогательный контакт 1НО;
    • предусмотрена ли защита двигателя в шкафу управления;
    • нужны ли дополнительные кнопки управления, реле или сигнальные лампы для реверсивной схемы.
    Важное напоминание:
    Реверсивный контактор должен подключаться согласно правильной схеме управления реверсивным двигателем. При неправильном подключении фаз или цепи блокировки могут быть повреждены контактор, двигатель или вся система управления.

    Часто задаваемые вопросы (ЧАВО)

    Что такое реверсивный контактор?
    Это контактор или комбинация контакторов, предназначенная для изменения направления вращения трехфазного электродвигателя. Он позволяет двигателю работать в обоих направлениях.
    Что значит 3P?
    3P означает, что контактор имеет три главных полюса и предназначен для управления трехфазными электрическими цепями и трехфазными двигателями.
    Что значит 1НО?
    1НО означает один нормально открытый вспомогательный контакт. Он может использоваться для сигнализации, цепи самоподхвата, индикации или входа оборудования автоматизации.
    Подходит ли этот контактор для простого включения двигателя?
    Да, однако если нет необходимости менять направление вращения двигателя, обычно экономичнее и проще использовать один стандартный контактор с соответствующей защитой двигателя.
    Защищает ли контактор двигатель от перегрузки?
    Нет. Контактор предназначен для включения, выключения и реверсивного управления двигателем. Для защиты от перегрузки должно использоваться соответствующее тепловое реле, автомат защиты двигателя или другое защитное оборудование.

    Компактный реверсивный контактор для управления трехфазными двигателями

    Реверсивный мини-контактор – это практичный выбор для систем управления двигателями, где необходимо менять направление вращения. Он подходит для ворот, конвейеров, подъемников, станков, вентиляторов и другого промышленного оборудования.

    Благодаря 3-полюсной конструкции, номинальному току 12А, мощности 5,5кВт, катушке 24В АС и вспомогательному контакту 1НО, эта модель может быть удобно интегрирована в системы автоматизации, электродвигателей и шкафы управления.

    Иллюстративное изображение могло быть создано с использованием ИИ. Внешний вид товара может незначительно отличаться от изображённого. Руководствуйтесь технической спецификацией.
