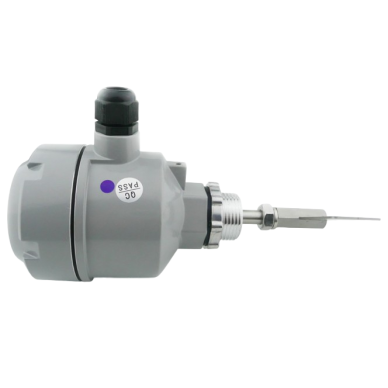

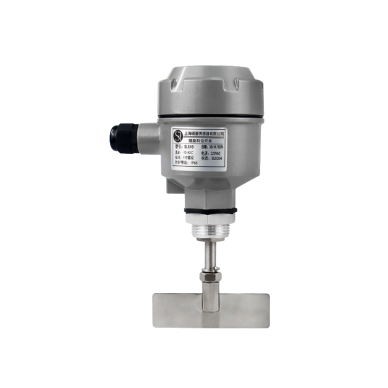

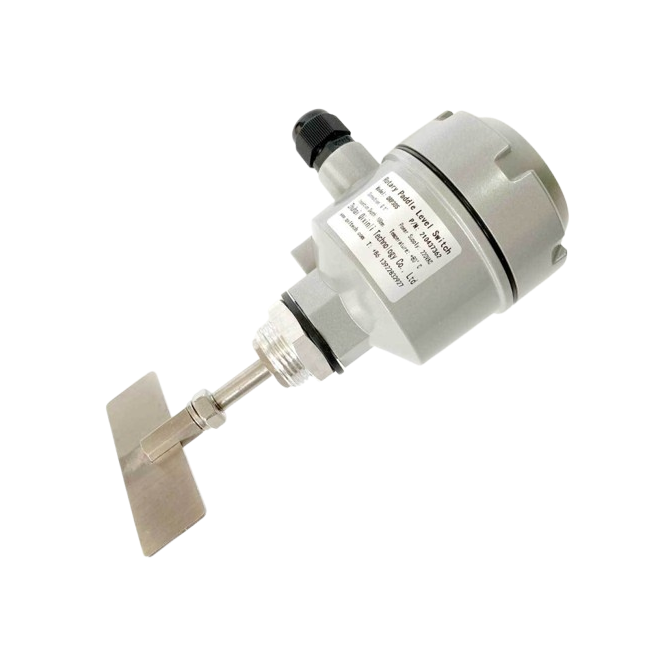

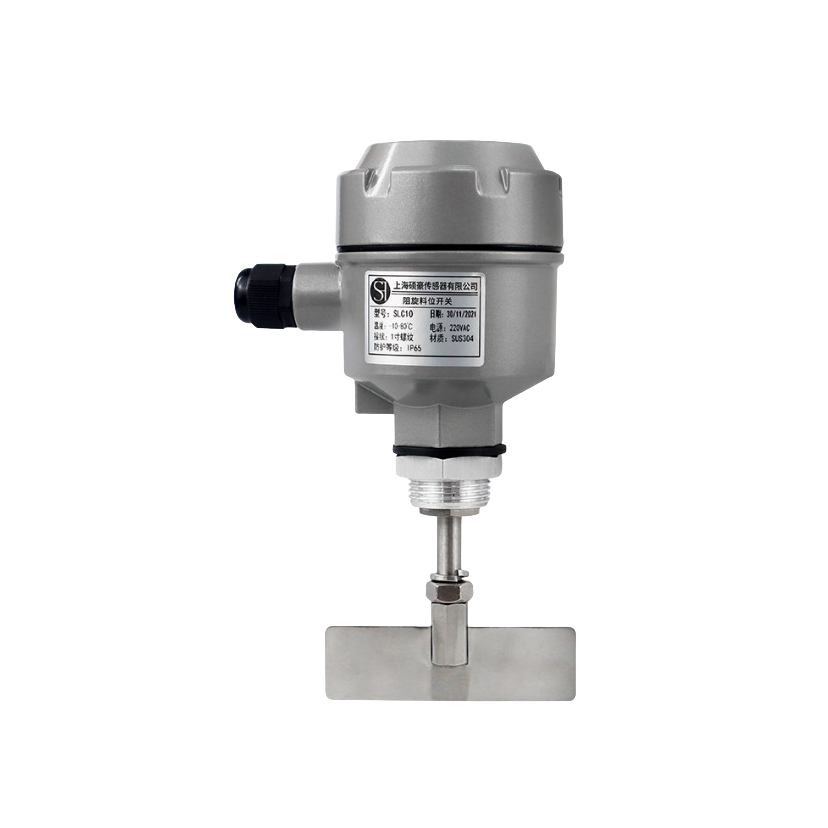

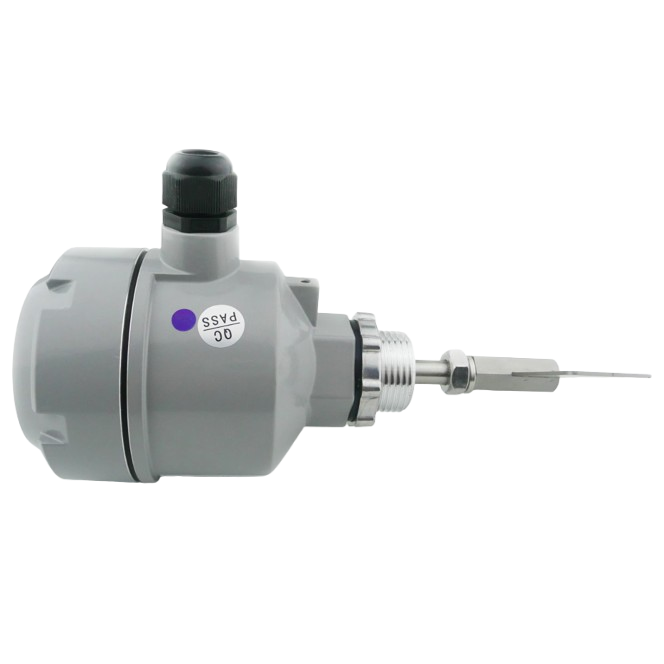

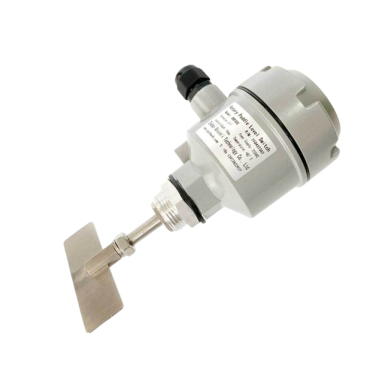

Ротационный | вращающийся датчик уровня цемента | муки | сыпучих материалов | 230VAC | 5A/250V SPDT | IP65

Датчик подходит для контроля уровня зерна, кормов, цемента, пластиков, химических волокон и других сыпучих продуктов. В зависимости от места установки и схемы управления он может использоваться как датчик максимального или минимального уровня.

Принцип работы ротационного лопастного датчика основан на механическом сопротивлении, которое сыпучий материал создаёт вращающейся лопасти. Поэтому данный принцип предназначен для зерна, гранул, порошков и других сыпучих материалов, а не для обычного измерения уровня жидкостей.

Встроенный микропереключатель имеет переключающий контакт SPDT с электрической нагрузкой до 5A / 250VAC. Контакт может использоваться для передачи сигнала предельного уровня на PLC, контактор, промежуточное реле, световую или звуковую сигнализацию и другое совместимое оборудование управления.

Лопасть должна свободно вращаться и не касаться стенки ёмкости, внутренних конструкций, труб или другого оборудования. Место установки необходимо выбирать так, чтобы материал естественным образом достигал лопасти, а сильный прямой поток падающего материала не повреждал её.

Ротационный датчик уровня может использоваться в различных производственных и перерабатывающих системах, где необходимо определить, достиг ли сыпучий материал определённой точки в ёмкости. Устройство подходит для технологических бункеров, силосов, накопительных ёмкостей и систем дозирования.

• Простой электромеханический принцип работы не требует сложного измерения параметров материала.
• Контакт SPDT 5A / 250VAC позволяет удобно передавать сигнал предельного уровня в цепь управления.
• Лопасть из нержавеющей стали SUS304 предназначена для непосредственного контакта с сыпучим материалом.
• Корпус IP65 защищает внутренние компоненты от пыли и струй воды в соответствии со степенью защиты IP65.
• Процессное соединение G1" предназначено для удобного монтажа в конструкцию ёмкости.
• Кабельный ввод M20x1.5 предназначен для электрического подключения.
• Рабочая температура от -20°C до +80°C позволяет использовать устройство в различных промышленных условиях.
• Низкая мощность 3W необходима для привода лопасти.

• Предназначен для контроля предельного, а не непрерывного уровня: датчик выдаёт контактный сигнал при достижении определённого уровня, но не измеряет точную высоту материала.
• Механический контакт с материалом: лопасть должна физически контактировать с контролируемым сыпучим материалом.
• Не подходит для обычного измерения уровня жидкостей: принцип работы основан на остановке вращающейся лопасти сыпучим материалом.
• Нормальное рабочее давление: изделие не предназначено для ёмкостей под давлением без отдельного подтверждения производителя.
• Важен выбор места установки: сильный прямой поток падающего материала может создавать дополнительную механическую нагрузку на лопасть.
• Необходимо свободное пространство для вращения лопасти: вокруг неё не должно быть механических препятствий.

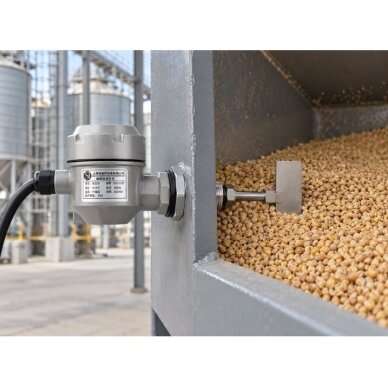

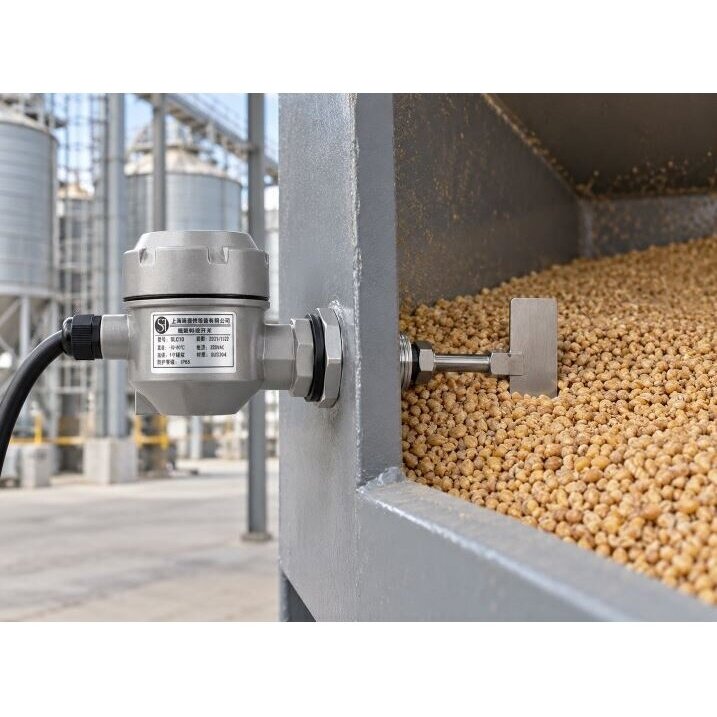

В зерновом бункере датчик уровня устанавливается на максимальной допустимой высоте заполнения. Пока зерно не достигает лопасти, синхронный двигатель 230VAC вращает её со скоростью около 1 об./мин. Когда бункер заполняется, зерно окружает лопасть и останавливает её вращение. Внутренний механизм переключает контакт SPDT, и этот сигнал может быть передан на контроллер, который остановит транспортёр или включит сигнализацию заполненной ёмкости.

Он предназначен для определения того, достиг ли сыпучий материал определённой точки в ёмкости. Это датчик предельного уровня, а не прибор непрерывного измерения уровня.

В нормальных условиях лопасть вращается. Когда сыпучий материал окружает её и создаёт достаточное механическое сопротивление, лопасть останавливается, а внутренний механизм переключает сигнальный контакт.

Напряжение питания датчика составляет 230VAC.

Используется контакт микропереключателя SPDT с электрической нагрузкой до 5A / 250VAC.

Скорость вращения лопасти составляет около 1 об./мин.

Лопасть изготовлена из нержавеющей стали SUS304.

Да. Ротационные лопастные датчики уровня предназначены для контроля предельного уровня зерна, кормов и других сыпучих продуктов.

Да, если конкретные технологические условия, температура, давление и свойства материала соответствуют техническим параметрам устройства.

Эта модель предназначена для сыпучих материалов. Для жидкостей обычно используются поплавковые, электродные, гидростатические, ультразвуковые или радарные датчики уровня.

Да. При установке датчика в верхней части ёмкости контактный сигнал может использоваться для остановки заполнения или включения сигнализации полной ёмкости.

Да. При правильной установке в нижней части ёмкости изменение состояния контактов может использоваться для контроля минимального уровня материала.

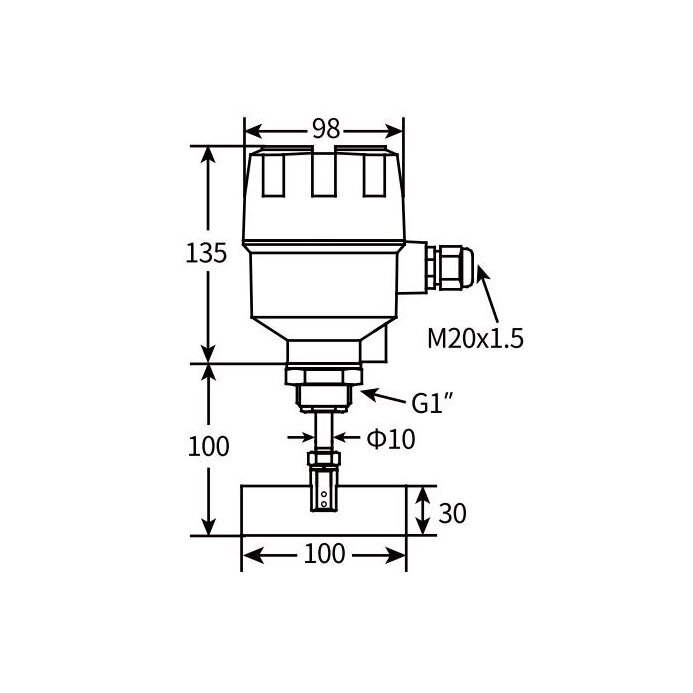

Согласно чертежу с размерами используется процессное соединение G1".

Электрический кабельный ввод – M20x1.5.

Степень защиты корпуса – IP65.

Ротационный лопастной датчик уровня должен быть установлен так, чтобы лопасть могла свободно вращаться и не подвергалась постоянному прямому воздействию сильного потока падающего материала. Процессное соединение, механическое крепление и кабельный ввод должны быть выполнены в соответствии с требованиями производителя. Электрические работы по подключению 230VAC должны выполняться квалифицированным специалистом при отключённом питании. Нагрузка контакта SPDT 5A / 250VAC не должна превышаться. При управлении индуктивными нагрузками, контакторами или оборудованием большей мощности рекомендуется использовать соответствующую промежуточную цепь управления.
