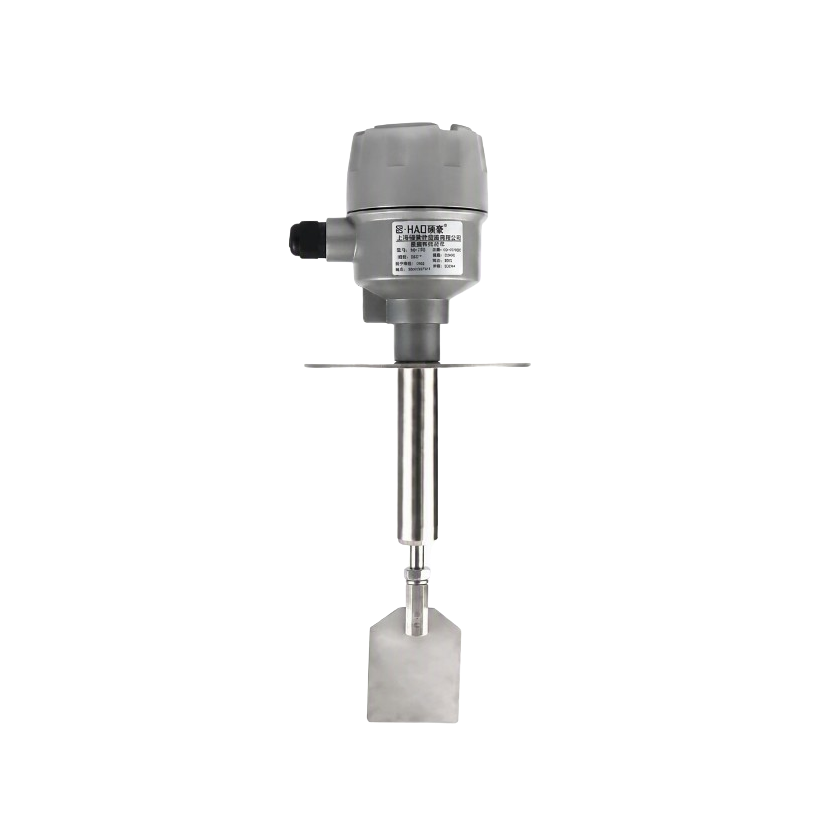

Ротационный | вращающийся датчик уровня цемента | муки | сыпучих материалов | 230VAC | 5A/250V SPDT | с защитной трубкой вала | IP65

Главное отличие этой модели от стандартной версии – удлинённая чувствительная часть с защитной трубкой Φ28mm. Трубка закрывает большую часть вала, а открытой остаётся только нижняя часть вала с лопастью. Такая конструкция помогает уменьшить прямое воздействие сыпучего материала на вал и подходит для мест установки, где требуется более длинная чувствительная часть.

Защитная трубка Φ28mm закрывает удлинённую часть вала и уменьшает её прямой контакт с сыпучим материалом. Это особенно полезно при установке датчика глубже внутри ёмкости или в местах, где длинный незащищённый вал сильнее подвергался бы воздействию веса материала, его движения или боковых механических нагрузок.

Встроенный микропереключатель имеет переключающий контакт SPDT с электрической нагрузкой до 5A / 250VAC. Контактный сигнал можно передавать на PLC, промежуточное реле, контактор, световую или звуковую сигнализацию и другое совместимое оборудование управления.

Хотя большая часть вала защищена трубкой Φ28mm, нижняя часть и лопасть остаются подвижными. В месте установки необходимо оставить достаточно свободного пространства для лопасти и обеспечить, чтобы она не касалась стенок ёмкости, опор, труб или других внутренних конструкций.

Ротационный лопастной датчик уровня с защитной трубкой вала может использоваться в производственных, складских и перерабатывающих системах, где необходимо определить, достиг ли сыпучий материал заданного уровня. Удлинённая конструкция особенно полезна, когда лопасть требуется установить глубже внутри бункера, силоса или другой технологической ёмкости.

• Защитная трубка вала Φ28mm закрывает и защищает основную часть удлинённого вала.
• Чувствительная часть длиной 250mm позволяет установить лопасть глубже внутри контролируемой ёмкости.
• Простой электромеханический принцип работы предназначен для определения предельного уровня сыпучих материалов.
• Контакт SPDT 5A / 250VAC позволяет передавать сигнал в систему управления или сигнализации.
• Лопасть из нержавеющей стали SUS304 предназначена для прямого контакта с сыпучим материалом.
• Скорость вращения 1 об./мин. предназначена для механического определения наличия материала.
• Степень защиты IP65 защищает корпус от пыли и струй воды.
• Кабельный ввод M20x1.5 предназначен для электрического подключения.
• Рабочая температура от -20°C до +80°C подходит для обычных промышленных условий.
• Потребляемая мощность 3W необходима для привода лопасти.

• Предназначен для контроля предельного, а не непрерывного уровня: датчик определяет материал в конкретной точке, но не измеряет общий уровень заполнения.
• Лопасть должна контактировать с материалом: принцип работы основан на физической остановке лопасти.
• Не подходит для измерения уровня жидкостей: конструкция предназначена для сыпучих материалов.
• Стандартная температурная версия: для процессов выше +80°C требуется модель, предназначенная для высокой температуры.
• Стандартная версия по давлению: для ёмкостей под давлением требуется отдельная версия высокого давления.
• Удлинённая конструкция требует больше места: перед монтажом необходимо учитывать длину чувствительной части 250mm.
• Защитная трубка не защищает саму лопасть: нижняя подвижная часть всё равно должна быть защищена от сильного прямого удара падающего материала.

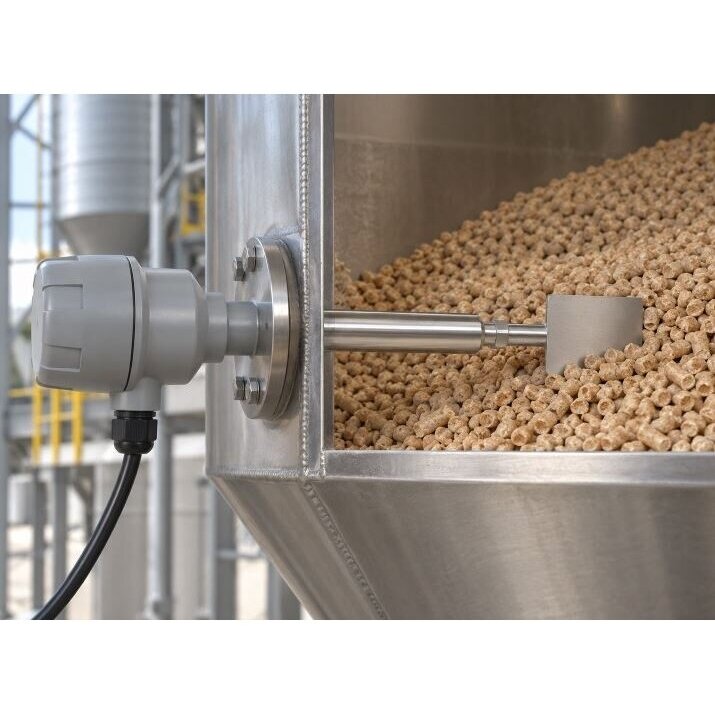

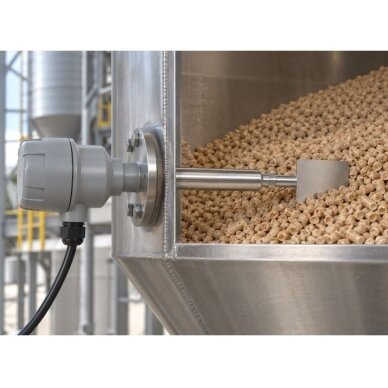

В зерновом бункере датчик предельного уровня необходимо установить так, чтобы лопасть находилась дальше от стенки бункера и достигала внутренней зоны материала. Для этого используется версия с удлинённой чувствительной частью 250mm и защитной трубкой вала Φ28mm. Пока зерно не достигает лопасти, двигатель 230VAC вращает её со скоростью около 1 об./мин. Когда зерно поднимается до лопасти, она останавливается, контакт SPDT переключается, а сигнал передаётся контроллеру, который может остановить подачу материала или активировать сигнализацию полной ёмкости.

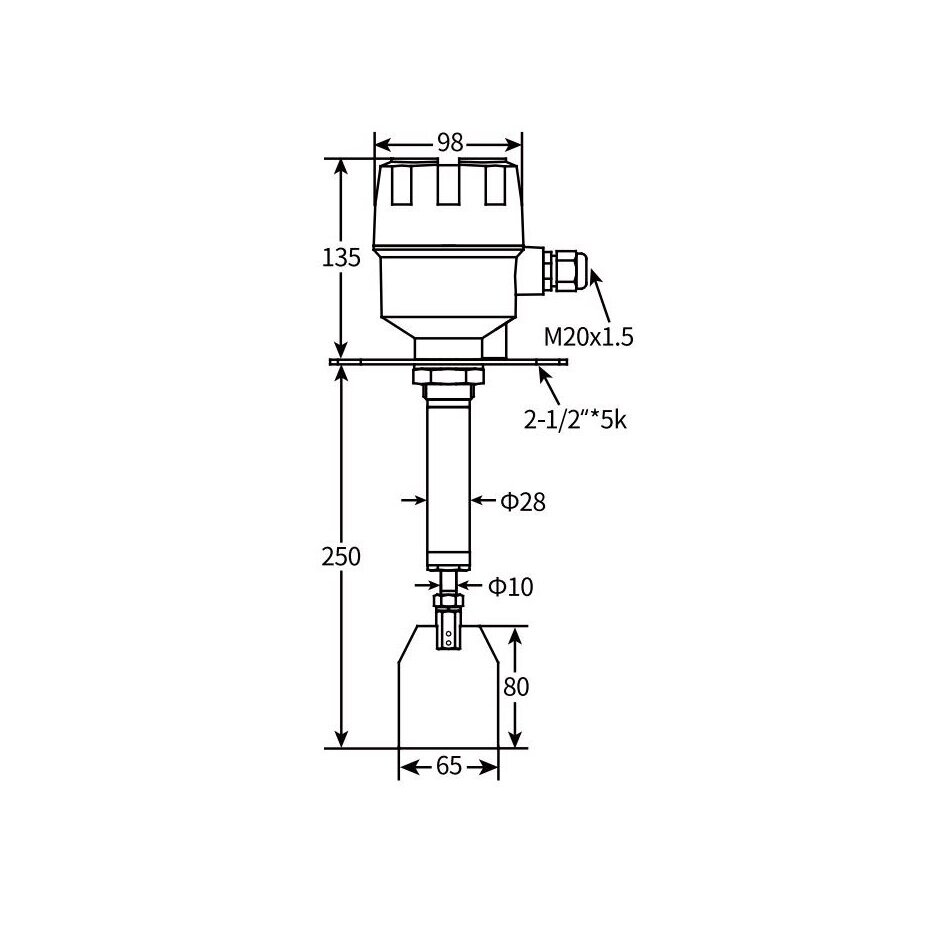

Главное отличие заключается в удлинённой конструкции чувствительной части с защитной трубкой Φ28mm, закрывающей основную часть вала. Согласно чертежу, длина чувствительной части от монтажной плоскости составляет около 250mm.

Она закрывает удлинённую часть вала и помогает уменьшить прямое воздействие сыпучего материала, а также боковые механические нагрузки на вал.

Согласно размерному чертежу, наружный диаметр защитной трубки составляет Φ28mm.

Диаметр вала составляет Φ10mm.

Он определяет, достиг ли сыпучий материал конкретной точки в ёмкости. Это датчик предельного уровня, а не устройство непрерывного измерения уровня.

Лопасть медленно вращается. Когда сыпучий материал достигает её и создаёт механическое сопротивление, вращение останавливается, а внутренний механизм переключает контакт SPDT.

Напряжение питания датчика составляет 230VAC.

Используется контакт микропереключателя SPDT с электрической нагрузкой до 5A / 250VAC.

Скорость вращения лопасти составляет около 1 об./мин.

Лопасть изготовлена из нержавеющей стали SUS304.

Рабочий температурный диапазон стандартной версии составляет от -20°C до +80°C.

Это стандартная версия по давлению, предназначенная для процессов при нормальном атмосферном давлении.

Электрический кабельный ввод – M20x1.5.

Степень защиты корпуса составляет IP65.

Да. При установке в верхней части ёмкости контакт SPDT может использоваться для остановки подачи материала или включения сигнализации полной ёмкости.

Да. При правильной установке в нижней или боковой части ёмкости изменение состояния контакта можно использовать для контроля минимального уровня материала.

Ротационный лопастной датчик уровня с защитной трубкой вала должен быть установлен так, чтобы нижняя подвижная лопасть могла свободно вращаться и не касалась стенки ёмкости или внутренних конструкций. Защитная трубка Φ28mm уменьшает механическое воздействие на вал, однако лопасть должна оставаться в свободной технологической зоне и не должна постоянно подвергаться сильному прямому потоку падающего материала. Работы по электрическому подключению 230VAC должен выполнять квалифицированный специалист при отключённом питании. Нагрузка контакта SPDT 5A / 250VAC не должна превышаться. Для процессов с высокой температурой, высоким давлением или взрывоопасной средой необходимо использовать версию датчика, специально предназначенную для соответствующих условий.
