  • Новый товар   Кабельный ввод (сальник) с гайкой и уплотнением | PG11 | для кабеля Ø5–10 мм | серый | IP68 | ES-PG11

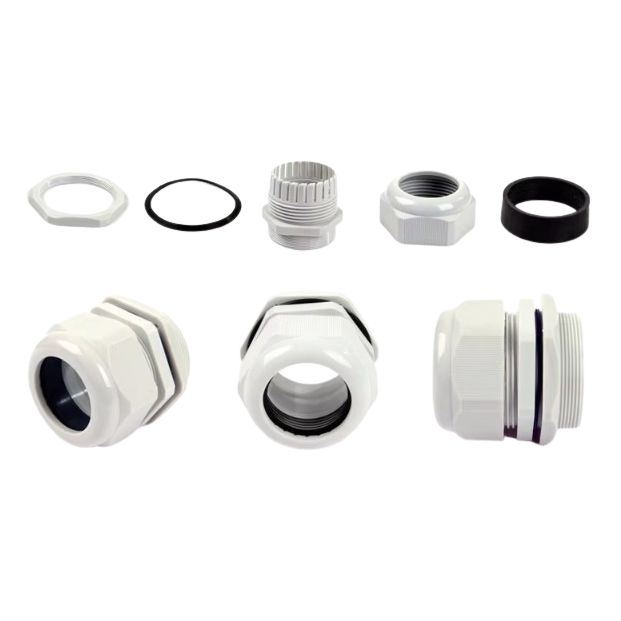

    Новый товар   Кабельный ввод (сальник) с гайкой и уплотнением | PG11 | для кабеля Ø5–10 мм | серый | IP68 | ES-PG11 1

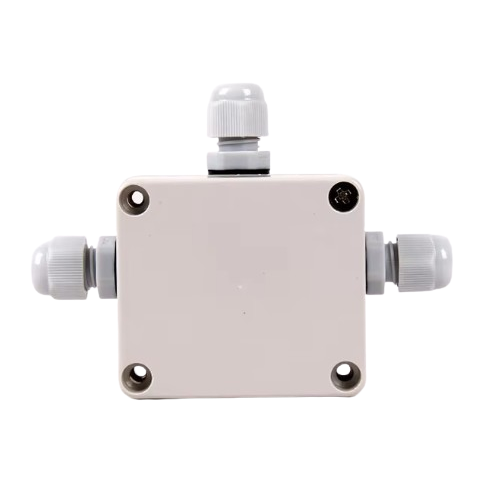

    Новый товар   Кабельный ввод (сальник) с гайкой и уплотнением | PG11 | для кабеля Ø5–10 мм | серый | IP68 | ES-PG11 2

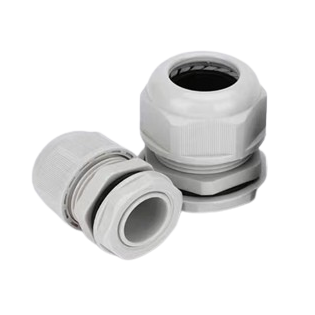

    Кабельный ввод (сальник) с гайкой и уплотнением | PG11 | для кабеля Ø5–10 мм | серый | IP68 | ES-PG11

    Артикул: ES-PG11
    Задать вопрос об этом товаре
    Цена 0.15 € с НДС
    ( 0.12 € без НДС )
    Не подходит цена? Предложи свою!

    Серый кабельный ввод (сальник) с резьбой PG11, прижимной гайкой и уплотнением. Герметизирует один круглый кабель с наружным Ø 5–10 мм – монтажные силовые кабели, чаще всего 3×1,5–3×2,5 мм² (розеточные линии, нагреватели, насосы). Защита IP68 (EN 60529), длина резьбы 9 мм.

  • Описание

    Кабельный ввод (сальник) с гайкой и уплотнением | PG11 | для кабеля Ø5–10 мм | серый | IP68 | ES-PG11

    ES-PG11 – серый кабельный ввод (сальник) с резьбой PG11, прижимной гайкой и уплотнением. Он вкручивается в отверстие PG11 в корпусе или щите, затягивается рукой и окончательно дотягивается ключом. Уплотнение охватывает один круглый кабель с наружным Ø 5–10 мм и закрывает зазор между кабелем и корпусом.

    Главная мысль:
    PG11 – типовой размер для монтажных силовых кабелей: диапазон Ø5–10 мм охватывает большинство кабелей 3×1,5–3×2,5 мм², наружный Ø резьбы 18,6 мм. Серый вариант подходит для светло-серых щитов и пластиковых коробок.
    Резьба
    PG11
    Ø кабеля
    5–10 мм
    Защита
    IP68
    Длина резьбы
    9 мм

    Принцип работы

    Монтаж. При снятом напряжении сальник вкручивается в отверстие PG11, затем кабель продевается через ослабленную гайку и уплотнение.

    Работа. Гайка затягивается рукой и дотягивается ключом – уплотнение равномерно сжимается вокруг оболочки кабеля Ø5–10 мм и одновременно удерживает кабель.

    Результат. Герметичный ввод IP68 (EN 60529): пыль не проникает, ввод рассчитан на длительное погружение – точные условия испытания IP68 (глубину и продолжительность) определяет производитель.

    Чем полезен ES-PG11?
    Одним размером с IP68 герметично вводятся самые распространённые монтажные силовые кабели – от уличных розеточных линий до насосов и нагревателей.

    Технические характеристики

    Тип товара Кабельный ввод (сальник) с гайкой и уплотнением
    Код ES-PG11
    Резьба PG11 (DIN 40430)
    Наружный Ø резьбы 18,6 мм
    Длина резьбы 9 мм
    Наружный Ø кабеля 5–10 мм
    Количество кабелей 1
    Конструкция корпус с резьбой, прижимная гайка, уплотнение
    Затяжка рукой, окончательно ключом
    Степень защиты IP68 (EN 60529)
    Сертификаты CE, SGS, RoHS (по данным поставщика)
    Цвет серый

    Основные функции

    • Герметизация IP68 – защита от пыли и длительного погружения (EN 60529).
    • Резьба PG11 – наружный Ø резьбы 18,6 мм, длина резьбы 9 мм.
    • Диапазон Ø5–10 мм – монтажные силовые кабели, чаще всего 3×1,5–3×2,5 мм² (розеточные линии, нагреватели, насосы).
    • Гайка с уплотнением – герметизирует и удерживает кабель, снижает натяжение на клеммах.
    • Простая затяжка – рукой, окончательно ключом, без специального инструмента.
    • Серый цвет – сочетается со светло-серыми щитами и коробками.

    Где применяется?

    • Коробки уличных розеток и выключателей
    • Подключение насосов, компрессоров и небольших двигателей
    • Коробки подключения электронагревателей и водонагревателей
    • Щитки хозпостроек и гаражей
    • Распределительные коробки во влажных производственных помещениях
    • Коробки управления в колодцах и насосных
    • Питающие вводы в корпусах машин

    Применение по задачам

    Электромонтажнику.
    Кабели 3×1,5 и 3×2,5 мм² – повседневная работа; диапазон Ø5–10 мм охватывает большинство из них без дополнительных вставок.
    Проектировщику.
    В спецификации достаточно указать PG11, Ø5–10 мм и IP68 – такую же резьбу и диапазон имеет и серая серия IP68 00834.
    Руководителю хозяйства.
    В насосных, подвалах и хозпостройках вводы IP68 снижают риск попадания влаги в коробки.

    Практическое применение

    Если в хозпостройке вы монтируете коробку уличных розеток и питание приходит кабелем 3×2,5 мм² с измеренным наружным Ø 9 мм, то ES-PG11 подходит: кабель попадает в диапазон Ø5–10 мм, а после затяжки гайки рукой и ключом ввод остаётся герметичным и во влажной среде.

    Плюсы

    • IP68 по EN 60529 – защита выше, чем у серии IP67
    • Чёткий диапазон Ø5–10 мм для одного размера PG11
    • Гайка одновременно герметизирует и удерживает кабель
    • Затягивается рукой и ключом – быстрый монтаж
    • CE, SGS, RoHS – по данным поставщика
    • Тот же размер есть и в цвете «чёрный» – ES-PG11B

    Минусы / ограничения

    • Ограниченный диапазон: для кабеля тоньше 5 мм выберите ES-PG9 (PG9, Ø4–8 мм), для кабеля толще 10 мм – ES-PG13.5 (PG13.5, Ø6–12 мм).
    • Один сальник – один круглый кабель; для плоского кабеля или нескольких проводов не подходит.
    • Длина резьбы 9 мм – для толстой стенки корпуса (особенно с контргайкой) её может не хватить.
    • Материал и рабочая температура в наших данных не указаны – для особых условий (жара, химия, прямое солнце) уточните параметры перед заказом.
    • Не является противопожарной проходкой – не заменяет проходки кабелей через противопожарные стены.

    Безопасность и монтаж

    • Работы в щите или коробке выполняйте только при снятом напряжении и после проверки его отсутствия.
    • После сверления или нарезки резьбы удалите всю стружку из корпуса – она может вызвать короткое замыкание.
    • Гладкое отверстие сверлите по наружному Ø резьбы 18,6 мм – в слишком большом отверстии герметичность не обеспечивается.
    • Затяните гайку рукой, затем ключом, пока кабель в уплотнении не перестанет двигаться; при чрезмерной затяжке можно повредить резьбу или уплотнение.
    • Ведите кабель снизу или с петлёй для стекания капель, чтобы вода не стекала по кабелю к вводу.

    Краткий гид по выбору

    Резьба PG11 (Ø 18,6 мм)
    Кабель Ø5–10 мм
    IP68, длина резьбы 9 мм
    Серый – ES-PG11
    Подходит, если нужно:
    • герметично ввести один круглый кабель Ø5–10 мм
    • ввод IP68 там, где возможно затопление или длительная влажность
    • чтобы ввод сочетался со светло-серым щитом или коробкой
    Проверьте перед использованием:
    • Наружный Ø кабеля штангенциркулем – он должен быть 5–10 мм.
    • Отверстие: резьбовое PG11 или гладкое Ø 18,6 мм (тогда нужна контргайка – уточните комплектацию) и хватит ли стенке резьбы 9 мм.
    • Условия работы: материал, рабочая температура и глубина погружения IP68 в наших данных не указаны.
    Важное напоминание: Сальник герметизирует и удерживает один кабель, но не является противопожарной проходкой и не заменяет герметизацию проходов кабелей через противопожарные стены.

    Частые вопросы

    Подходит ли ES-PG11 для кабеля 3×2,5 мм²?
    Обычно да, если измеренный наружный Ø кабеля 5–10 мм – решает Ø оболочки, а не сечение жил.
    Что выбрать для 5-жильного кабеля?
    Если его наружный Ø больше 10 мм, выберите ES-PG13.5 (PG13.5, Ø6–12 мм).
    Чем ES-PG11 отличается от ES-PG11B?
    Только цветом: ES-PG11 – серый, ES-PG11B – чёрный; резьба, диапазон и IP68 одинаковые, стойкость к УФ не указана, поэтому цвет выбирайте по корпусу.
    Можно ли вместо ES-PG11 использовать PG-11 / PG-11B?
    Можно там, где достаточно IP67 и кабель входит в диапазон Ø5–10 мм; где ввод может долго находиться под водой, оставайтесь на IP68 – ES-PG11 или серый 00834 (тот же размер и диапазон).
    Какое отверстие нужно в корпусе?
    Для резьбового отверстия – резьба PG11; гладкое отверстие по наружному Ø резьбы 18,6 мм с контргайкой изнутри.
    Можно ли ввести через один сальник два провода?
    Нет – уплотнение герметизирует только один круглый кабель; для каждого кабеля используйте отдельный сальник.

    ES-PG11 – кабельный ввод PG11 Ø5–10 мм, серый, IP68

    Серый кабельный ввод PG11 ES-PG11 с гайкой и уплотнением для одного кабеля Ø5–10 мм: монтажные силовые кабели, чаще всего 3×1,5–3×2,5 мм² (розеточные линии, нагреватели, насосы). IP68, длина резьбы 9 мм, затягивается рукой и ключом.

    Иллюстративное изображение могло быть создано с использованием ИИ. Внешний вид товара может незначительно отличаться от изображённого. Руководствуйтесь технической спецификацией.
