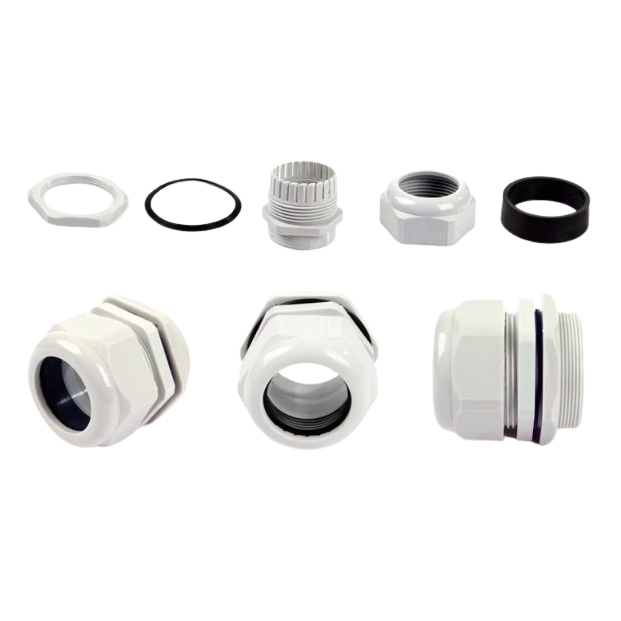

    Новый товар   Кабельный ввод (сальник) с гайкой и уплотнением | PG13.5 | для кабеля Ø6–12 мм | серый | IP68 | ES-PG13.5 1
    Новый товар   Кабельный ввод (сальник) с гайкой и уплотнением | PG13.5 | для кабеля Ø6–12 мм | серый | IP68 | ES-PG13.5 2

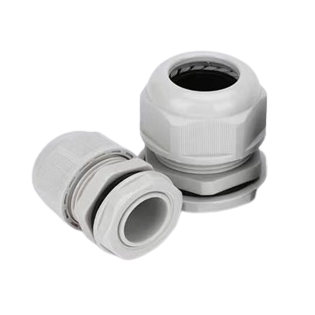

    Кабельный ввод (сальник) с гайкой и уплотнением | PG13.5 | для кабеля Ø6–12 мм | серый | IP68 | ES-PG13.5

    Артикул: ES-PG13.5
    Задать вопрос об этом товаре
    Цена 0.19 € с НДС
    ( 0.16 € без НДС )
    Не подходит цена? Предложи свою!

    Серый кабельный ввод (сальник) с резьбой PG13.5, прижимной гайкой и уплотнением. Герметизирует один круглый кабель с наружным Ø 6–12 мм – более толстые силовые кабели, чаще всего 5×1,5–5×2,5 мм² (трёхфазные двигатели, насосы, подщиты). Защита IP68 (EN 60529), длина резьбы 9 мм.

  • Описание

    Кабельный ввод (сальник) с гайкой и уплотнением | PG13.5 | для кабеля Ø6–12 мм | серый | IP68 | ES-PG13.5

    ES-PG13.5 – серый кабельный ввод (сальник) с резьбой PG13.5, прижимной гайкой и уплотнением. Он вкручивается в отверстие PG13.5 в корпусе или щите, затягивается рукой и окончательно дотягивается ключом. Уплотнение охватывает один круглый кабель с наружным Ø 6–12 мм и закрывает зазор между кабелем и корпусом.

    Главная мысль:
    PG13.5 – размер для трёхфазных кабелей: диапазон Ø6–12 мм охватывает большинство кабелей 5×1,5–5×2,5 мм², наружный Ø резьбы 20,4 мм. Это самый широкий диапазон среди размеров ES-PG7…ES-PG13.5. Серый вариант подходит для светло-серых щитов и пластиковых коробок.
    Резьба
    PG13.5
    Ø кабеля
    6–12 мм
    Защита
    IP68
    Длина резьбы
    9 мм

    Принцип работы

    Монтаж. При снятом напряжении сальник вкручивается в отверстие PG13.5, затем кабель продевается через ослабленную гайку и уплотнение.

    Работа. Гайка затягивается рукой и дотягивается ключом – уплотнение равномерно сжимается вокруг оболочки кабеля Ø6–12 мм и одновременно удерживает кабель.

    Результат. Герметичный ввод IP68 (EN 60529): пыль не проникает, ввод рассчитан на длительное погружение – точные условия испытания IP68 (глубину и продолжительность) определяет производитель.

    Чем полезен ES-PG13.5?
    Для трёхфазного двигателя, насоса или подщита – один ввод IP68, диапазон которого Ø6–12 мм подходит и для более тонкого, и для более толстого кабеля.

    Технические характеристики

    Тип товара Кабельный ввод (сальник) с гайкой и уплотнением
    Код ES-PG13.5
    Резьба PG13.5 (DIN 40430)
    Наружный Ø резьбы 20,4 мм
    Длина резьбы 9 мм
    Наружный Ø кабеля 6–12 мм
    Количество кабелей 1
    Конструкция корпус с резьбой, прижимная гайка, уплотнение
    Затяжка рукой, окончательно ключом
    Степень защиты IP68 (EN 60529)
    Сертификаты CE, SGS, RoHS (по данным поставщика)
    Цвет серый

    Основные функции

    • Герметизация IP68 – защита от пыли и длительного погружения (EN 60529).
    • Резьба PG13.5 – наружный Ø резьбы 20,4 мм, длина резьбы 9 мм.
    • Диапазон Ø6–12 мм – более толстые силовые кабели, чаще всего 5×1,5–5×2,5 мм² (трёхфазные двигатели, насосы, подщиты).
    • Гайка с уплотнением – герметизирует и удерживает кабель, снижает натяжение на клеммах.
    • Простая затяжка – рукой, окончательно ключом, без специального инструмента.
    • Серый цвет – сочетается со светло-серыми щитами и коробками.

    Где применяется?

    • Коробки подключения трёхфазных двигателей и насосов
    • Питающие вводы подщитов и распределительных щитков
    • Вводы компрессоров, вентиляционных агрегатов и тепловых насосов
    • Щиты управления производственным оборудованием
    • Уличные распределительные коробки и щиты стройплощадок
    • Коробки управления насосных и очистных сооружений
    • Электропитание оборудования сельскохозяйственных зданий

    Применение по задачам

    Производителю щитов автоматики.
    Отходящие линии к двигателям и насосам часто выполняются 5-жильными кабелями – диапазон Ø6–12 мм охватывает большинство из них.
    Электромонтажнику.
    Широкий диапазон позволяет использовать один и тот же сальник для кабеля 5×1,5 и 5×2,5 мм² – меньше риска приехать с неподходящим размером.
    Администратору здания.
    В насосных и технических помещениях вводы IP68 на трёхфазном оборудовании снижают риск неисправностей из-за влаги.

    Практическое применение

    Если вы подключаете наружный блок теплового насоса, питание которого идёт кабелем 5×2,5 мм² с измеренным наружным Ø 11 мм, то ES-PG13.5 – подходящий размер: кабель попадает в диапазон Ø6–12 мм, а после затяжки гайки рукой и ключом ввод герметичен, кабель зафиксирован.

    Плюсы

    • IP68 по EN 60529 – защита выше, чем у серии IP67
    • Чёткий диапазон Ø6–12 мм для одного размера PG13.5
    • Гайка одновременно герметизирует и удерживает кабель
    • Затягивается рукой и ключом – быстрый монтаж
    • CE, SGS, RoHS – по данным поставщика
    • Тот же размер есть и в цвете «чёрный» – ES-PG13.5B

    Минусы / ограничения

    • Ограниченный диапазон: для кабеля тоньше 6 мм выберите ES-PG11 (PG11, Ø5–10 мм), для кабеля толще 12 мм – ES-PG16 (PG16, Ø10–14 мм).
    • Один сальник – один круглый кабель; для плоского кабеля или нескольких проводов не подходит.
    • Длина резьбы 9 мм – для толстой стенки корпуса (особенно с контргайкой) её может не хватить.
    • Материал и рабочая температура в наших данных не указаны – для особых условий (жара, химия, прямое солнце) уточните параметры перед заказом.
    • Не является противопожарной проходкой – не заменяет проходки кабелей через противопожарные стены.

    Безопасность и монтаж

    • Работы в щите или коробке выполняйте только при снятом напряжении и после проверки его отсутствия.
    • После сверления или нарезки резьбы удалите всю стружку из корпуса – она может вызвать короткое замыкание.
    • Гладкое отверстие сверлите по наружному Ø резьбы 20,4 мм – в слишком большом отверстии герметичность не обеспечивается.
    • Затяните гайку рукой, затем ключом, пока кабель в уплотнении не перестанет двигаться; при чрезмерной затяжке можно повредить резьбу или уплотнение.
    • Ведите кабель снизу или с петлёй для стекания капель, чтобы вода не стекала по кабелю к вводу.

    Краткий гид по выбору

    Резьба PG13.5 (Ø 20,4 мм)
    Кабель Ø6–12 мм
    IP68, длина резьбы 9 мм
    Серый – ES-PG13.5
    Подходит, если нужно:
    • герметично ввести один круглый кабель Ø6–12 мм
    • ввод IP68 там, где возможно затопление или длительная влажность
    • чтобы ввод сочетался со светло-серым щитом или коробкой
    Проверьте перед использованием:
    • Наружный Ø кабеля штангенциркулем – он должен быть 6–12 мм.
    • Отверстие: резьбовое PG13.5 или гладкое Ø 20,4 мм (тогда нужна контргайка – уточните комплектацию) и хватит ли стенке резьбы 9 мм.
    • Условия работы: материал, рабочая температура и глубина погружения IP68 в наших данных не указаны.
    Важное напоминание: Сальник герметизирует и удерживает один кабель, но не является противопожарной проходкой и не заменяет герметизацию проходов кабелей через противопожарные стены.

    Частые вопросы

    Подходит ли ES-PG13.5 для кабеля 5×2,5 мм²?
    Обычно да, если измеренный наружный Ø кабеля 6–12 мм; если больше – выберите ES-PG16 (PG16, Ø10–14 мм).
    Почему обозначение PG13.5, а не PG13?
    Это стандартное обозначение размера по DIN 40430: PG13.5, наружный Ø резьбы 20,4 мм – не путайте его с другими размерами.
    Чем ES-PG13.5 отличается от ES-PG13.5B?
    Только цветом: ES-PG13.5 – серый, ES-PG13.5B – чёрный; резьба, диапазон и IP68 одинаковые, стойкость к УФ не указана, поэтому цвет выбирайте по корпусу.
    Можно ли вместо ES-PG13.5 использовать PG-13.5B?
    Можно там, где достаточно IP67 и кабель входит в диапазон Ø6–12 мм; где ввод может долго находиться под водой, оставайтесь на IP68 – ES-PG13.5 или серый 00841 (тот же размер и диапазон).
    Какое отверстие нужно в корпусе?
    Для резьбового отверстия – резьба PG13.5; гладкое отверстие по наружному Ø резьбы 20,4 мм с контргайкой изнутри.
    Можно ли ввести через один сальник два провода?
    Нет – уплотнение герметизирует только один круглый кабель; для каждого кабеля используйте отдельный сальник.

    ES-PG13.5 – кабельный ввод PG13.5 Ø6–12 мм, серый, IP68

    Серый кабельный ввод PG13.5 ES-PG13.5 с гайкой и уплотнением для одного кабеля Ø6–12 мм: более толстые силовые кабели, чаще всего 5×1,5–5×2,5 мм² (трёхфазные двигатели, насосы, подщиты). IP68, длина резьбы 9 мм, затягивается рукой и ключом.

    Иллюстративное изображение могло быть создано с использованием ИИ. Внешний вид товара может незначительно отличаться от изображённого. Руководствуйтесь технической спецификацией.
