  • Новый товар   Кабельный ввод (сальник) с гайкой и уплотнением | PG25 | для кабеля Ø16–21 мм | чёрный | IP68 | ES-PG25B
    Новый товар   Кабельный ввод (сальник) с гайкой и уплотнением | PG25 | для кабеля Ø16–21 мм | чёрный | IP68 | ES-PG25B 1
    Новый товар   Кабельный ввод (сальник) с гайкой и уплотнением | PG25 | для кабеля Ø16–21 мм | чёрный | IP68 | ES-PG25B 2

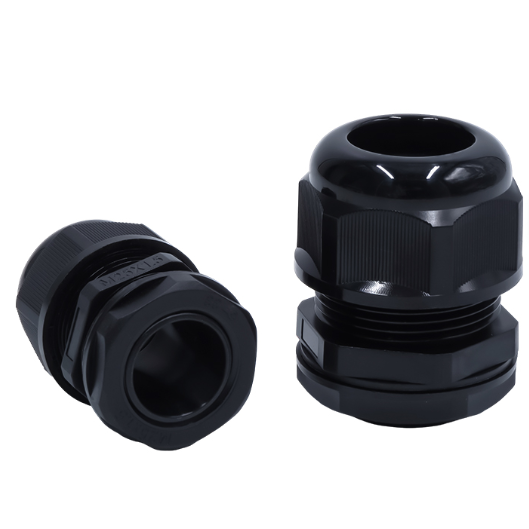

    Кабельный ввод (сальник) с гайкой и уплотнением | PG25 | для кабеля Ø16–21 мм | чёрный | IP68 | ES-PG25B

    Артикул: ES-PG25B
    Задать вопрос об этом товаре
    Цена 0.45 € с НДС
    ( 0.37 € без НДС )
    Не подходит цена? Предложи свою!

    Чёрный кабельный ввод (сальник) с резьбой PG25 (длина 12 мм) и прижимной гайкой. Герметизирует один круглый кабель с наружным Ø 16–21 мм – напр. силовые кабели 5×6–5×10 мм² или 4×16 мм². Защита IP68 (EN 60529). PG25 не входит в DIN 40430 – перед заказом измерьте резьбу отверстия.

  • Описание

    Кабельный ввод (сальник) с гайкой и уплотнением | PG25 | для кабеля Ø16–21 мм | чёрный | IP68 | ES-PG25B

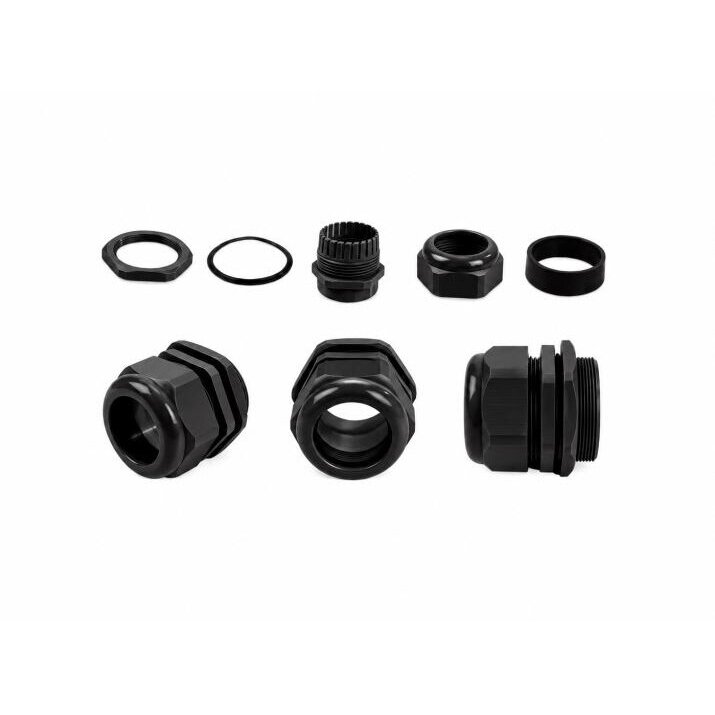

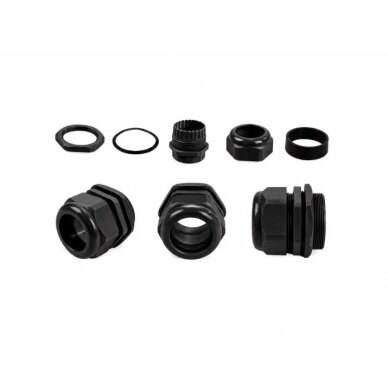

    ES-PG25B – чёрный кабельный ввод PG25 с прижимной гайкой и уплотнением. Он вкручивается в резьбовое отверстие PG25 в корпусе или щите и затягивается рукой и ключом. При затяжке гайки уплотнение обжимает один кабель с наружным Ø 16–21 мм и закрывает зазор между кабелем и корпусом.

    Главная мысль:
    PG25 – размер вне DIN 40430 между PG21 и PG29, поэтому его стоит выбирать, когда в корпусе или оборудовании уже есть резьба PG25. Диапазон Ø16–21 мм часто соответствует силовым кабелям 5×6–5×10 мм² или 4×16 мм² (ориентир – решает наружный Ø). Перед заказом резьбу обязательно измерьте. Чёрный цвет часто выбирают для тёмных корпусов, машин и оборудования, где светлый ввод выделялся бы.
    Резьба
    PG25
    Ø кабеля
    16–21 мм
    Защита
    IP68
    Длина резьбы
    12 мм

    Принцип работы

    Монтаж. После отключения напряжения ввод вкручивается в отверстие PG25 и затягивается рукой, затем ключом; кабель продевается через ослабленную гайку.

    Работа. При вращении гайки уплотнение сжимается вокруг оболочки кабеля – оно равномерно прилегает к кабелю Ø16–21 мм и одновременно удерживает его.

    Результат. Герметичный ввод IP68 по EN 60529: пыль не проникает, а ввод выдерживает длительное погружение в условиях, установленных производителем.

    Чем полезен ES-PG25B?
    Позволяет герметично ввести толстый силовой кабель в существующее отверстие PG25 без пересверливания, а IP68 сохраняет герметичность уличного оборудования и оборудования во влажных помещениях.

    Технические характеристики

    Тип товара Кабельный ввод (сальник) с гайкой и уплотнением
    Код ES-PG25B
    Резьба PG25 (размер вне DIN 40430)
    Наружный Ø резьбы не указан – измерьте штангенциркулем
    Длина резьбы 12 мм
    Наружный Ø кабеля 16–21 мм
    Количество кабелей 1
    Конструкция корпус с резьбой, прижимная гайка, уплотнение
    Монтаж вкручивается в корпус / щит, затягивается рукой и ключом
    Степень защиты IP68 (EN 60529)
    Сертификаты CE, SGS, RoHS (по данным поставщика)
    Цвет чёрный
    Другой цвет ES-PG25 (серый)

    Основные функции

    • Герметизация IP68 – защита от пыли и длительного погружения (EN 60529).
    • Удержание кабеля – затянутая гайка снижает нагрузку на клеммы.
    • Резьба PG25 – размер вне DIN 40430, поэтому перед заказом измерьте отверстие.
    • Диапазон Ø16–21 мм – напр. силовые кабели 5×6–5×10 мм² или 4×16 мм².
    • Длина резьбы 12 мм – заранее можно оценить толщину стенки и место для контргайки.
    • Чёрный цвет – сочетается с тёмными корпусами, машинами и оборудованием.

    Где применяется?

    • Ремонт существующих щитов и оборудования с резьбой PG25
    • Вводы питающих кабелей распределительных щитов
    • Питание промышленного оборудования и станков
    • Компрессорные, котельные и насосные
    • Уличные и учётные шкафы
    • Корпуса оборудования для кабелей с наружным Ø 16–21 мм

    Применение по задачам

    Электрику промышленного оборудования.
    Если в корпусе станка или компрессора предусмотрено отверстие PG25, ES-PG25B позволяет герметично ввести кабель питания Ø16–21 мм без переделки корпуса.
    Сервисному инженеру.
    Изношенный ввод PG25 можно заменить новым кабельным вводом IP68, предварительно измерив резьбу штангенциркулем.
    Руководителю хозяйства.
    В котельных и насосных ввод IP68 защищает щиты от воды и влаги.

    Практическое применение

    Если в компрессорной вы заменяете повреждённый ввод питания станка с резьбой PG25, а наружный Ø кабеля около 19 мм, то сначала сравните штангенциркулем резьбу отверстия и резьбу ES-PG25B; если совпадает – вкрутите ввод, проденьте кабель и затяните гайку рукой и ключом.

    Плюсы

    • IP68 по EN 60529
    • Чёткий диапазон Ø16–21 мм для одного размера PG25
    • Указана длина резьбы – 12 мм
    • Затягивается рукой и обычным ключом
    • CE, SGS, RoHS по данным поставщика
    • Есть и другой цвет – ES-PG25 (серый)

    Минусы / ограничения

    • Диапазон ограничен: для кабеля тоньше Ø16 мм выбирайте ES-PG21B (PG21, Ø13–18 мм), для кабеля толще Ø21 мм – ES-PG29B (PG29, Ø18–25 мм).
    • Один ввод – один круглый кабель; для плоского кабеля или нескольких проводов не подходит.
    • Материал и рабочая температура в наших данных не указаны – для горячей или химически агрессивной среды уточните перед покупкой.
    • PG25 не входит в DIN 40430 – наружный Ø резьбы в наших данных не указан, поэтому перед заказом обязательно измерьте отверстие и резьбу штангенциркулем.
    • Не является противопожарной преградой – не заменяет огнестойкие кабельные проходки через противопожарные стены.

    Безопасность и монтаж

    • Работы в щите или коробке выполняйте только после отключения напряжения и проверки его отсутствия.
    • После сверления удалите всю стружку из корпуса – она может вызвать короткое замыкание.
    • PG25 не входит в DIN 40430 – перед сверлением или заказом измерьте резьбу штангенциркулем и сравните с ответной частью.
    • Сначала затяните рукой, затем ключом, пока кабель не перестанет двигаться в уплотнении; не перетягивайте резьбу.
    • Подводите кабель снизу или с каплеобразующей петлёй, чтобы вода не стекала по кабелю к вводу.

    Краткий гид по выбору

    Резьба PG25 (измерить)
    Кабель Ø16–21 мм
    IP68, длина резьбы 12 мм
    Чёрный, ES-PG25B
    Подходит, если нужно:
    • герметично ввести один кабель с наружным Ø 16–21 мм
    • ввод IP68 на улице, в подвалах или влажных помещениях
    • чтобы ввод сочетался с тёмным корпусом, машиной или оборудованием
    Проверьте перед использованием:
    • Наружный Ø кабеля штангенциркулем – он должен быть 16–21 мм.
    • Резьбу отверстия штангенциркулем – PG25 не входит в DIN 40430, поэтому сравните размеры с вводом.
    • Условия среды – материал, рабочая температура и стойкость к УФ в наших данных не указаны.
    Важное напоминание: Ввод герметизирует и удерживает один кабель, но не является противопожарной преградой: для кабельных проходок через противопожарные стены нужны отдельные огнестойкие решения.

    Частые вопросы

    Для какого кабеля подходит ES-PG25B?
    Для кабеля с наружным Ø 16–21 мм – измеряйте оболочку, а не сечение жил в мм².
    Подходит ли ES-PG25B для кабеля 4×16 мм²?
    Часто да – наружный Ø такого кабеля обычно в пределах 16–21 мм, но он зависит от типа кабеля и производителя, поэтому перед покупкой измерьте его.
    Какое отверстие нужно для ввода PG25?
    PG25 не входит в DIN 40430, поэтому Ø отверстия мы не указываем – измерьте резьбу ввода и отверстия штангенциркулем; ввод PG21 или PG29 в отверстие PG25 не подойдёт.
    Чем ES-PG25B отличается от ES-PG25?
    Только цветом: ES-PG25B – чёрный, ES-PG25 – серый; резьба, диапазон и IP68 одинаковы.
    Подходит ли ES-PG25B для постоянной работы под водой?
    IP68 по EN 60529 предназначена для длительного погружения, но конкретную глубину и продолжительность устанавливает производитель – в данных нашего поставщика они не указаны.
    Из какого материала ввод и какова его рабочая температура?
    Поставщик эти данные не указал, поэтому мы их не гарантируем – при высокой температуре или химикатах проконсультируйтесь с нами перед покупкой.

    ES-PG25B – кабельный ввод PG25 Ø16–21 мм, чёрный, IP68

    Чёрный кабельный ввод PG25 с гайкой и уплотнением ES-PG25B для одного кабеля Ø16–21 мм (напр. силовые кабели 5×6–5×10 мм² или 4×16 мм²). IP68, длина резьбы 12 мм, CE, SGS, RoHS по данным поставщика.

    Иллюстративное изображение могло быть создано с использованием ИИ. Внешний вид товара может незначительно отличаться от изображённого. Руководствуйтесь технической спецификацией.
