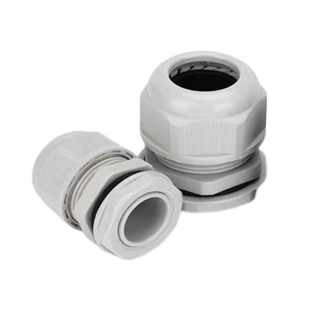

  • Новый товар   Кабельный ввод (сальник) с гайкой и уплотнением | PG9 | для кабеля Ø4–8 мм | серый | IP68 | ES-PG9

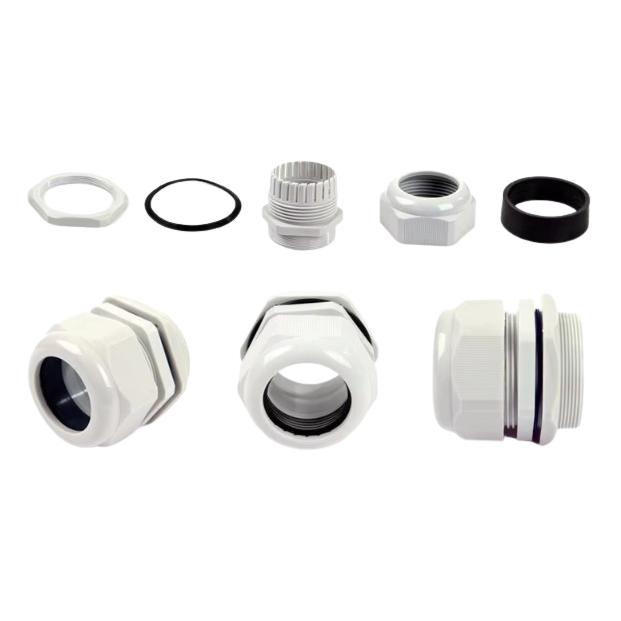

    Новый товар   Кабельный ввод (сальник) с гайкой и уплотнением | PG9 | для кабеля Ø4–8 мм | серый | IP68 | ES-PG9 1

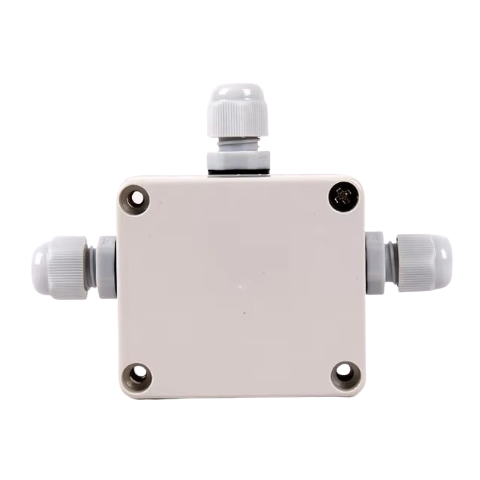

    Новый товар   Кабельный ввод (сальник) с гайкой и уплотнением | PG9 | для кабеля Ø4–8 мм | серый | IP68 | ES-PG9 2

    Кабельный ввод (сальник) с гайкой и уплотнением | PG9 | для кабеля Ø4–8 мм | серый | IP68 | ES-PG9

    Артикул: ES-PG9
    Задать вопрос об этом товаре
    Цена 0.13 € с НДС
    ( 0.11 € без НДС )
    Не подходит цена? Предложи свою!

    Серый кабельный ввод (сальник) с резьбой PG9, прижимной гайкой и уплотнением. Герметизирует один круглый кабель с наружным Ø 4–8 мм – гибкие провода и кабели, чаще всего 3×0,75–3×1,5 мм² (светильники, вентиляторы, небольшие насосы). Защита IP68 (EN 60529), длина резьбы 8 мм.

  • Описание

    Кабельный ввод (сальник) с гайкой и уплотнением | PG9 | для кабеля Ø4–8 мм | серый | IP68 | ES-PG9

    ES-PG9 – серый кабельный ввод (сальник) с резьбой PG9, прижимной гайкой и уплотнением. Он вкручивается в отверстие PG9 в корпусе или щите, затягивается рукой и окончательно дотягивается ключом. Уплотнение охватывает один круглый кабель с наружным Ø 4–8 мм и закрывает зазор между кабелем и корпусом.

    Главная мысль:
    PG9 – один из самых ходовых размеров для небольших питающих проводов: диапазон Ø4–8 мм охватывает большинство гибких 3-жильных проводов, а наружный Ø резьбы 15,2 мм ещё помещается на компактных коробках. Серый вариант подходит для светло-серых щитов и пластиковых коробок.
    Резьба
    PG9
    Ø кабеля
    4–8 мм
    Защита
    IP68
    Длина резьбы
    8 мм

    Принцип работы

    Монтаж. При снятом напряжении сальник вкручивается в отверстие PG9, затем кабель продевается через ослабленную гайку и уплотнение.

    Работа. Гайка затягивается рукой и дотягивается ключом – уплотнение равномерно сжимается вокруг оболочки кабеля Ø4–8 мм и одновременно удерживает кабель.

    Результат. Герметичный ввод IP68 (EN 60529): пыль не проникает, ввод рассчитан на длительное погружение – точные условия испытания IP68 (глубину и продолжительность) определяет производитель.

    Чем полезен ES-PG9?
    Один размер покрывает большинство проводов светильников и небольших приборов, а IP68 позволяет использовать его и там, где ввод может оказаться под водой.

    Технические характеристики

    Тип товара Кабельный ввод (сальник) с гайкой и уплотнением
    Код ES-PG9
    Резьба PG9 (DIN 40430)
    Наружный Ø резьбы 15,2 мм
    Длина резьбы 8 мм
    Наружный Ø кабеля 4–8 мм
    Количество кабелей 1
    Конструкция корпус с резьбой, прижимная гайка, уплотнение
    Затяжка рукой, окончательно ключом
    Степень защиты IP68 (EN 60529)
    Сертификаты CE, SGS, RoHS (по данным поставщика)
    Цвет серый

    Основные функции

    • Герметизация IP68 – защита от пыли и длительного погружения (EN 60529).
    • Резьба PG9 – наружный Ø резьбы 15,2 мм, длина резьбы 8 мм.
    • Диапазон Ø4–8 мм – гибкие провода и кабели, чаще всего 3×0,75–3×1,5 мм² (светильники, вентиляторы, небольшие насосы).
    • Гайка с уплотнением – герметизирует и удерживает кабель, снижает натяжение на клеммах.
    • Простая затяжка – рукой, окончательно ключом, без специального инструмента.
    • Серый цвет – сочетается со светло-серыми щитами и коробками.

    Где применяется?

    • Подключение светильников и прожекторов на улице и во влажных помещениях
    • Питающие вводы вентиляторов и небольших насосов
    • Уличные распределительные и соединительные коробки
    • Коробки подключения греющих кабелей и термостатов
    • Посты управления машин и оборудования
    • Коробки оборудования фонтанов, бассейнов и дренажа
    • Коробки временной электропроводки на стройплощадке

    Применение по задачам

    Электромонтажнику.
    Для большинства гибких проводов 3×0,75–3×1,5 мм² достаточно одного размера PG9 – меньше разных типоразмеров в машине и на объекте.
    Монтажнику освещения.
    В коробках уличных светильников и прожекторов ввод IP68 защищает подключение от дождя и затопления.
    Производителю машин.
    Наружный Ø резьбы 15,2 мм позволяет плотно разместить вводы на коробке управления оборудованием.

    Практическое применение

    Если на фасаде здания вы подключаете прожектор и в уличную коробку входит гибкий провод 3×1,0 мм² с измеренным наружным Ø 7 мм, то ES-PG9 его герметично обожмёт: проденьте провод, затяните гайку рукой, дотяните ключом – и вода через ввод в коробку больше не попадёт.

    Плюсы

    • IP68 по EN 60529 – защита выше, чем у серии IP67
    • Чёткий диапазон Ø4–8 мм для одного размера PG9
    • Гайка одновременно герметизирует и удерживает кабель
    • Затягивается рукой и ключом – быстрый монтаж
    • CE, SGS, RoHS – по данным поставщика
    • Тот же размер есть и в цвете «чёрный» – ES-PG9B

    Минусы / ограничения

    • Ограниченный диапазон: для кабеля тоньше 4 мм выберите ES-PG7 (PG7, Ø3–6,5 мм), для кабеля толще 8 мм – ES-PG11 (PG11, Ø5–10 мм).
    • Один сальник – один круглый кабель; для плоского кабеля или нескольких проводов не подходит.
    • Длина резьбы 8 мм – для толстой стенки корпуса (особенно с контргайкой) её может не хватить.
    • Материал и рабочая температура в наших данных не указаны – для особых условий (жара, химия, прямое солнце) уточните параметры перед заказом.
    • Не является противопожарной проходкой – не заменяет проходки кабелей через противопожарные стены.

    Безопасность и монтаж

    • Работы в щите или коробке выполняйте только при снятом напряжении и после проверки его отсутствия.
    • После сверления или нарезки резьбы удалите всю стружку из корпуса – она может вызвать короткое замыкание.
    • Гладкое отверстие сверлите по наружному Ø резьбы 15,2 мм – в слишком большом отверстии герметичность не обеспечивается.
    • Затяните гайку рукой, затем ключом, пока кабель в уплотнении не перестанет двигаться; при чрезмерной затяжке можно повредить резьбу или уплотнение.
    • Ведите кабель снизу или с петлёй для стекания капель, чтобы вода не стекала по кабелю к вводу.

    Краткий гид по выбору

    Резьба PG9 (Ø 15,2 мм)
    Кабель Ø4–8 мм
    IP68, длина резьбы 8 мм
    Серый – ES-PG9
    Подходит, если нужно:
    • герметично ввести один круглый кабель Ø4–8 мм
    • ввод IP68 там, где возможно затопление или длительная влажность
    • чтобы ввод сочетался со светло-серым щитом или коробкой
    Проверьте перед использованием:
    • Наружный Ø кабеля штангенциркулем – он должен быть 4–8 мм.
    • Отверстие: резьбовое PG9 или гладкое Ø 15,2 мм (тогда нужна контргайка – уточните комплектацию) и хватит ли стенке резьбы 8 мм.
    • Условия работы: материал, рабочая температура и глубина погружения IP68 в наших данных не указаны.
    Важное напоминание: Сальник герметизирует и удерживает один кабель, но не является противопожарной проходкой и не заменяет герметизацию проходов кабелей через противопожарные стены.

    Частые вопросы

    Для кабеля какого диаметра подходит ES-PG9?
    Для кабеля с наружным Ø 4–8 мм; чаще всего это гибкие провода 3×0,75–3×1,5 мм², но решает измеренный Ø оболочки.
    Что выбрать, если кабель тоньше 4 мм?
    Выберите меньший ES-PG7 (PG7, Ø3–6,5 мм) – слишком большой сальник не обожмёт тонкий кабель герметично.
    Чем ES-PG9 отличается от ES-PG9B?
    Только цветом: ES-PG9 – серый, ES-PG9B – чёрный; резьба, диапазон и IP68 одинаковые, стойкость к УФ не указана, поэтому цвет выбирайте по корпусу.
    Можно ли вместо ES-PG9 использовать PG-09 / PG-09B?
    Можно там, где достаточно IP67 и кабель входит в диапазон Ø4–8 мм; где ввод может долго находиться под водой, оставайтесь на IP68 – ES-PG9 или серый 00827 (тот же размер и диапазон).
    Какое отверстие нужно в корпусе?
    Для резьбового отверстия – резьба PG9; гладкое отверстие по наружному Ø резьбы 15,2 мм с контргайкой изнутри.
    Можно ли ввести через один сальник два провода?
    Нет – уплотнение герметизирует только один круглый кабель; для каждого кабеля используйте отдельный сальник.

    ES-PG9 – кабельный ввод PG9 Ø4–8 мм, серый, IP68

    Серый кабельный ввод PG9 ES-PG9 с гайкой и уплотнением для одного кабеля Ø4–8 мм: гибкие провода и кабели, чаще всего 3×0,75–3×1,5 мм² (светильники, вентиляторы, небольшие насосы). IP68, длина резьбы 8 мм, затягивается рукой и ключом.

    Иллюстративное изображение могло быть создано с использованием ИИ. Внешний вид товара может незначительно отличаться от изображённого. Руководствуйтесь технической спецификацией.
