    Сдвоенный датчик дифференциального давления с дисплеем | 2×0-10000Pa | 2×0-10VDC/0-20mA/PWM | Modbus RTU | 24VAC/VDC | 3 провода | IP65 | Sentera Controls | DPD-G-10K

    Артикул: DPD-G-10K
    Задать вопрос об этом товаре
    Цена 236.99 € с НДС
    ( 195.86 € без НДС )
    369.72 € Сэкономьте 132.73 €
    Предложение действует до 2026-12-31
    Не подходит цена? Предложи свою!
  • Описание

    Сдвоенный датчик дифференциального давления с дисплеем | 2×0-10000Pa | 2×0-10VDC/0-20mA/PWM | Modbus RTU | 24VAC/VDC | 3 провода | IP65 | Sentera Controls | DPD-G-10K

    DPD-G-10K – сдвоенный датчик дифференциального давления Sentera Controls с дисплеем, заводской диапазон измерения 0–10 000 Pa. В нём интегрированы два независимых цифровых сенсора дифференциального давления и два аналоговых / модулируемых выхода: сигнал 0-10 VDC, 0-20 mA или 0–100 % PWM и связь Modbus RTU. Версия -G – для 3-проводного подключения с общим «минусом» питания и выхода, питание 24 VAC или 24 VDC; корпус IP65, монтаж на стену.

    Главное:
    Две точки давления – один корпус: например, давление вентилятора и загрязнение фильтра, приточная и вытяжная стороны или две зоны измеряются одним прибором, с двумя независимыми выходами и общей линией Modbus RTU. Это меньше монтажа, проводов и места в вентиляционной установке. Дисплей позволяет сразу увидеть значение на месте – при пуске и наладке системы не нужно носить с собой манометр.
    Диапазон измерения
    2 × 0–10 000 Pa (заводская настройка)
    Выход
    2 × 0-10 VDC / 0-20 mA / PWM + Modbus RTU
    Питание
    24 VAC / VDC (18–34 VDC, 15–24 VAC ±10 %)
    Класс защиты
    IP65, корпус ASA, светодиодный дисплей

    Принцип работы

    Датчик крепится на стену или другую прочную поверхность рядом с точками измерения, а к алюминиевым наконечникам «+» и «–» (для трубки 6 mm) трубками подключаются точки измерения – для каждого из двух сенсоров отдельно. Для подключения удобно использовать комплекты Sentera PSET-PVC-200 или PSET-QF-200, для скорости воздуха – комплекты трубок Пито PSET-PTS-200 / PSET-PTL-200.

    Каждый из двух встроенных цифровых датчиков измеряет перепад давления; доступны три режима: дифференциальное давление (Pa), объёмный расход воздуха (m³/h – по K-фактору вентилятора или Q = A × V) и скорость воздуха (m/s – с внешним комплектом трубки Пито PSET-PTX-200). На заводе выход откалиброван: 0 V при 0 Pa, 10 V при 10 000 Pa. По Modbus RTU (программа 3SModbus или конфигуратор Sensistant) задаются рабочее окно (мин. интервал 50 Pa для давления, 10 m³/h для расхода, 1 m/s для скорости), тип выхода, время отклика 0,1–10 s. На дисплее отображается дифференциальное давление или расход воздуха.

    Аналоговый сигнал напрямую управляет регулятором скорости Sentera, частотным преобразователем или EC-вентилятором – так поддерживается постоянное давление в воздуховоде или помещении, а BMS по Modbus получает точное значение. Диапазон 0–10 000 Pa – самый широкий в серии, предназначен для промышленных воздушных систем высокого давления; для малых давлений (до нескольких сотен Pa) выбирайте модель с меньшим диапазоном ради лучшего разрешения.

    Чем полезен DPD-G-10K?
    Одно устройство – измерение давления, расхода и скорости, аналоговый выход и Modbus RTU, программируемый диапазон, два независимых канала, местный дисплей и корпус IP65. На складе достаточно одной модели для большинства объектов.

    Технические характеристики

    Тип товара Сдвоенный датчик дифференциального давления с дисплеем
    Производитель / код Sentera Controls / DPD-G-10K
    Серия DPD (-F / -G; 0–1000 Pa, 0–2000 Pa, 0–4000 Pa, 0–10 000 Pa)
    Количество датчиков 2 (независимые цифровые)
    Диапазон измерения 0–10 000 Pa для каждого датчика (заводская настройка)
    Режимы работы Дифференциальное давление, расход воздуха (K-фактор или Q = A × V), скорость воздуха (с PSET-PTX-200)
    Мин. рабочий интервал 50 Pa (давление), 10 m³/h (расход), 1 m/s (скорость)
    Точность ±2 % рабочего диапазона
    Время отклика 0,1–10 s (выбирается)
    Выходы AO1 и AO2 – по одному на каждый датчик: 0-10 VDC (RL ≥ 50 kΩ), 0-20 mA (RL ≤ 500 Ω) или 0–100 % PWM 1 kHz (RL ≥ 50 kΩ)
    Заводской выход 0 V при 0 Pa, 10 V при 10 000 Pa
    Питание PWM Внутреннее 3,3 или 12 VDC (перемычки JP1/JP2) либо внешнее через подтягивающий резистор (pull-up)
    Связь Modbus RTU (RS485, A, /B); конфигурирование 3SModbus или Sensistant
    Напряжение питания 18–34 VDC или 15–24 VAC ±10 %
    Потребление макс. 1,85 W, Imax 105 mA (DC); макс. 3,4 W, Imax 230 mA (AC)
    Подключение 3 провода, общий GND питания и выхода (-G)
    Клеммы Vin, GND, A, /B, AO1, GND, AO2, GND
    Дисплей 4-разрядный 7-сегментный светодиодный дисплей (давление или расход воздуха)
    Кнопки / индикация SW1 и SW2 – калибровка каждого датчика или сброс регистров Modbus; LED: мигает синим – калибровка / сброс, мигает зелёным – связь Modbus, горит – нормальная работа
    Штуцеры давления Алюминиевые, для трубки Ø6 mm
    Сечение проводов 1,5 mm²; сальник 3–6 mm
    Корпус Пластик ASA, серый (RAL 9002), монтаж на стену
    Класс защиты IP65 (EN 60529)
    Рабочая среда -5…+65 °C, < 95 % rH без конденсации
    Среда Чистый воздух, неагрессивные и негорючие газы
    Масса 0,15 kg (нетто)
    Размеры упаковки 95 × 85 × 70 mm
    Соответствие EMC 2014/30/ЕС (EN 61326-1, EN 61326-2-3), WEEE 2012/19/ЕС, RoHS 2011/65/ЕС

    Документация производителя

    ✔ Рекомендует Elektrotechnikos sprendimai

    Оригинальная документация производителя – технические данные, схемы подключения и инструкции по монтажу.

    Основные функции

    • Два независимых канала – две точки давления с отдельными выходами AO1 и AO2 – один датчик вместо двух.
    • Три режима измерения – перепад давления, расход воздуха m³/h по K-фактору или сечению и скорость воздуха m/s с трубкой Пито.
    • Выбираемый выход – 0-10 VDC, 0-20 mA или PWM – подходит для регуляторов, частотных преобразователей, EC-вентиляторов и контроллеров.
    • Modbus RTU – все измеряемые значения и настройки доступны из BMS / SCADA; конфигурируется через 3SModbus или Sensistant.
    • Программируемое рабочее окно – мин. и макс. пределы можно сузить (до интервала 50 Pa) – выходной сигнал используется только для нужного давления.
    • Время отклика 0,1–10 s – гасит пульсации и турбулентность, сигнал для регулятора получается стабильным.
    • Калибровка нуля кнопкой – SW1 / SW2 – быстрая проверка нуля на объекте, а также сброс регистров Modbus к заводским.
    • LED-дисплей – 4-разрядный дисплей на месте – удобно при пуске, наладке и обслуживании.
    • PWM с внутренним или внешним питанием – перемычкой выбирается внутреннее питание PWM 3,3 или 12 VDC либо внешнее через подтягивающий резистор (pull-up).
    • Питание 24 VAC или DC – Подключение 3 проводами с общим GND – датчик легко подключить к управляющему трансформатору 24 VAC или источнику 18–34 VDC.

    Где применяется?

    • Одновременно две точки измерения – например, вентилятор и фильтр, приток и вытяжка
    • Вентиляторы повышенного давления и промышленные воздушные системы
    • Контроль загрязнения фильтров в вентиляционных установках
    • Поддержание постоянного давления в воздуховоде (системы VAV)
    • Измерение расхода воздуха по K-фактору вентилятора
    • Измерение скорости воздуха в воздуховоде трубкой Пито
    • Обеспечение минимальных норм вентиляции в зданиях
    • Чистые помещения, кухни, лаборатории – контроль давления

    Использование по необходимости

    Для инженера промышленных воздушных систем высокого давления.
    два канала 0–10 000 Pa – наибольший диапазон серии для двух точек, когда давление превышает 4000 Pa.
    Для службы технического обслуживания здания.
    на дисплее на месте видно давление или расход воздуха, а два канала позволяют одним прибором следить за двумя точками системы.
    Для монтажника с управляющим трансформатором 24 VAC.
    Версия -G подключается 3 проводами с общим GND и питается 15–24 VAC или 18–34 VDC.

    Практическое применение

    Если в вентиляционной установке нужно одновременно контролировать фильтр и поддерживать постоянное давление в воздуховоде, то один канал DPD-G-10K подключается до и после фильтра, а другой – к воздуховоду; AO2 с заводской шкалой 1000 Pa = 1 V управляет регулятором вентилятора, а AO1 или Modbus RTU сообщает BMS о загрязнении фильтра. Обе точки при наладке можно проверять на дисплее.

    Руководство по применению: как используется на практике

    DPD-G-10K адаптируется к разным объектам – меняется только то, куда подключаются трубки и куда направляется сигнал:

    Объект Что подключается Результат Примечание монтажника
    Приточно-вытяжная установка датчик 1 – давление вентилятора, датчик 2 – фильтр; AO1 → регулятор, AO2 → BMS Один датчик управляет вентилятором и контролирует фильтр Каждый канал настраивается отдельно
    Фильтр вентиляционной установки Трубки до и после фильтра; AO1 или Modbus → BMS При загрязнении фильтра – аварийный сигнал и своевременное планирование замены Сузьте рабочее окно до пределов давления на фильтре
    Постоянное давление в воздуховоде Точка воздуховода и окружающая среда; AO1 → регулятор Sentera / частотный преобразователь / EC-вентилятор Скорость вентилятора меняется так, чтобы давление оставалось постоянным Увеличьте время отклика, если сигнал пульсирует
    Измерение расхода воздуха Точки измерения на входном сопле вентилятора (PSET-PVC-200) Датчик показывает и передаёт m³/h по K-фактору K-фактор можно найти в документации вентилятора
    Скорость воздуха в воздуховоде Трубка Пито PSET-PTS-200 / PSET-PTL-200 Измеряется m/s, расход рассчитывается Q = A × V Устанавливайте трубку Пито на прямом участке воздуховода
    Объект с BMS Modbus RTU (A, /B) Значения и настройки управляются централизованно Не смешивайте версии -F и -G в одной сети

    Как выбрать диапазон датчика двойного давления

    Диапазон измерения / подключение Рекомендуемая модель
    0–1000 Pa, 3 провода, 24 VAC/VDC DPD-G-1K0 (фильтры, давление в воздуховодах, VAV)
    0–1000 Pa, 4 провода, 18–34 VDC DPD-F-1K0 (фильтры, давление в воздуховодах, VAV)
    0–2000 Pa, 3 провода, 24 VAC/VDC DPD-G-2K0 (универсальный для AHU / вентиляторов)
    0–2000 Pa, 4 провода, 18–34 VDC DPD-F-2K0 (универсальный для AHU / вентиляторов)
    0–4000 Pa, 3 провода, 24 VAC/VDC DPD-G-4K0 (вентиляторы повышенного давления)
    0–4000 Pa, 4 провода, 18–34 VDC DPD-F-4K0 (вентиляторы повышенного давления)
    0–10 000 Pa, 3 провода, 24 VAC/VDC DPD-G-10K (промышленность высокого давления) ← эта модель
    0–10 000 Pa, 4 провода, 18–34 VDC DPD-F-10K (промышленность высокого давления)
    Правило: диапазон выбирайте так, чтобы максимальное рабочее давление составляло примерно 50–80 % верхнего предела – по Modbus RTU рабочее окно можно сузить, но не расширить. Версия -G (3-проводная) подходит для питания 24 VAC или DC с общим GND; -F (4-проводная) – только DC с раздельными GND, когда GND выхода должен быть отделён от GND питания (например, в сетях с питанием DC и другими устройствами). Не смешивайте -F и -G в одной сети.
    Когда выбрать другое решение: без дисплея – серия HPD; для одной точки – DPS (с дисплеем) или HPS (без дисплея); для малых давлений помещений – DPS-x--LP / HPS-x--LP (-125…+125 Pa); комплекты подключения PSET-PVC-200, PSET-QF-200, трубки Пито PSET-PTS-200 / PSET-PTL-200; для конфигурирования Modbus – преобразователь CNVT-USB-RS485-SET; для питания 24 VDC – SEPS8-24-40.

    Преимущества

    • Два независимых датчика и выхода в одном корпусе
    • Давление, расход и скорость воздуха в одном датчике
    • Выход 0-10 VDC / 0-20 mA / PWM и Modbus RTU
    • Программируемое рабочее окно и время отклика
    • Точность ±2 % рабочего диапазона
    • Корпус ASA IP65, алюминиевые наконечники
    • 4-разрядный светодиодный дисплей для отображения значения на месте

    Недостатки / ограничения

    • Только для чистого воздуха и неагрессивных, негорючих газов; рабочая среда -5…+65 °C
    • Для полной настройки необходимы Modbus RTU (3SModbus / Sensistant) и преобразователь CNVT-USB-RS485
    • Общий GND версии -G нельзя соединять с другими устройствами с питанием DC; в таком случае выбирайте DPD-F-10K
    • Для малых давлений разрешение хуже – до 1000 Pa выбирайте DPD-G-1K0
    • Для скорости воздуха требуется отдельный комплект трубки Пито PSET-PTS-200 / PSET-PTL-200

    Указания по безопасности и монтажу

    • Монтаж и подключение выполняет квалифицированный электрик / специалист по автоматике при отключённом питании.
    • Питание 18–34 VDC или 15–24 VAC ±10 % (в таблице клемм для AC указано 13–26 VAC); используйте безопасный трансформатор или блок питания.
    • Никогда не соединяйте общий GND версии -G с другими устройствами с DC-питанием – возможно необратимое повреждение этих устройств.
    • Не используйте датчики типов -F и -G в одной сети.
    • Датчик предназначен только для чистого воздуха и неагрессивных, негорючих газов; рабочая среда -5…+65 °C, < 95 % rH без конденсации.

    Краткое руководство по выбору

    2 × 0–10 000 Pa
    0-10 VDC / 0-20 mA / PWM
    Modbus RTU
    24 VAC/VDC
    IP65
    LED-дисплей
    Подходит, когда нужно:
    • измерять две точки давления одним устройством;
    • измерять перепад давления в пределах 0–10 000 Pa и передавать его регулятору или BMS;
    • поддерживать постоянное давление или расход, управляя вентилятором;
    • интегрировать измерение в BMS по Modbus RTU.
    Проверьте перед использованием:
    • максимальное рабочее давление – укладывается ли оно в диапазон 0–10 000 Pa;
    • питание и подключение контроллера: 3 провода с общим GND (-G) или 4 провода с раздельными GND (-F);
    • потребуется ли измерение расхода воздуха (K-фактор вентилятора) или скорости (комплект Пито).
    Важное напоминание: DPD-G-10K измеряет только перепад давления чистого воздуха и неагрессивных, негорючих газов; соединительные трубки и трубки Пито заказываются отдельно.

    FAQ

    Можно ли питать DPD-G-10K от 24 VAC?
    Да – версия -G питается от 15–24 VAC ±10 % или 18–34 VDC и подключается 3 проводами с общим GND.
    Можно ли изменить диапазон измерения?
    Через Modbus RTU рабочее окно можно сузить до интервала 50 Pa в заводском диапазоне 0–10 000 Pa, но расширить его нельзя.
    Измеряет ли датчик расход и скорость воздуха?
    Да – расход воздуха в m³/h по K-фактору вентилятора или Q = A × V, а скорость воздуха в m/s – с комплектом трубки Пито PSET-PTS-200 или PSET-PTL-200.
    Какие сигналы я получу?
    Два выхода AO1 и AO2 (по одному на каждый датчик) с выбираемым сигналом 0-10 VDC, 0-20 mA или PWM и связь Modbus RTU.
    Есть ли дисплей?
    Да, 4-значный 7-сегментный светодиодный дисплей показывает дифференциальное давление или расход воздуха.
    Как сконфигурировать датчик?
    Через RS485 с преобразователем CNVT-USB-RS485 и программой Sentera 3SModbus или конфигуратором Sensistant.

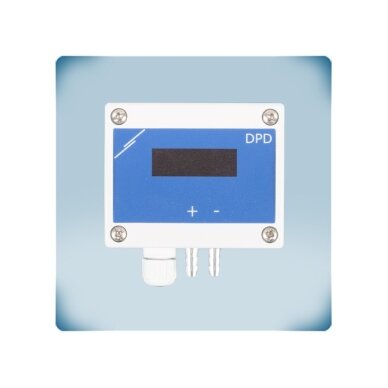

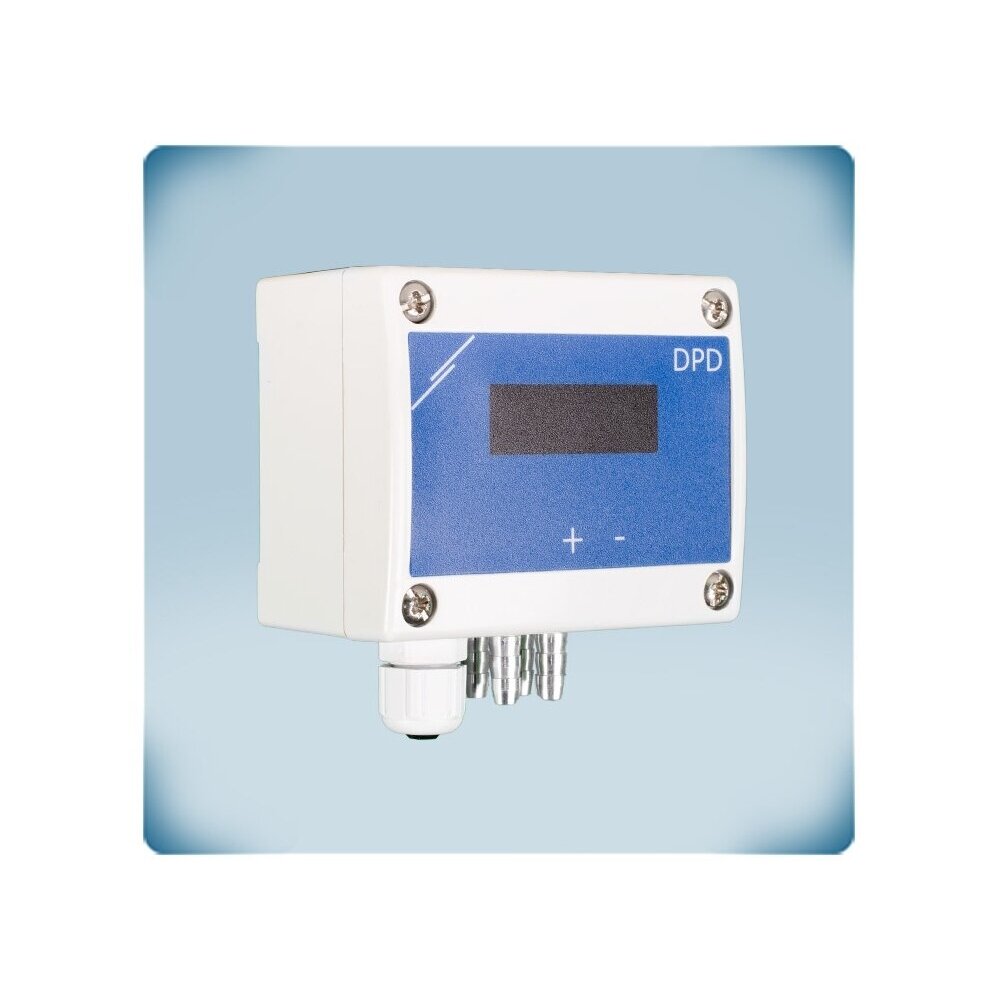

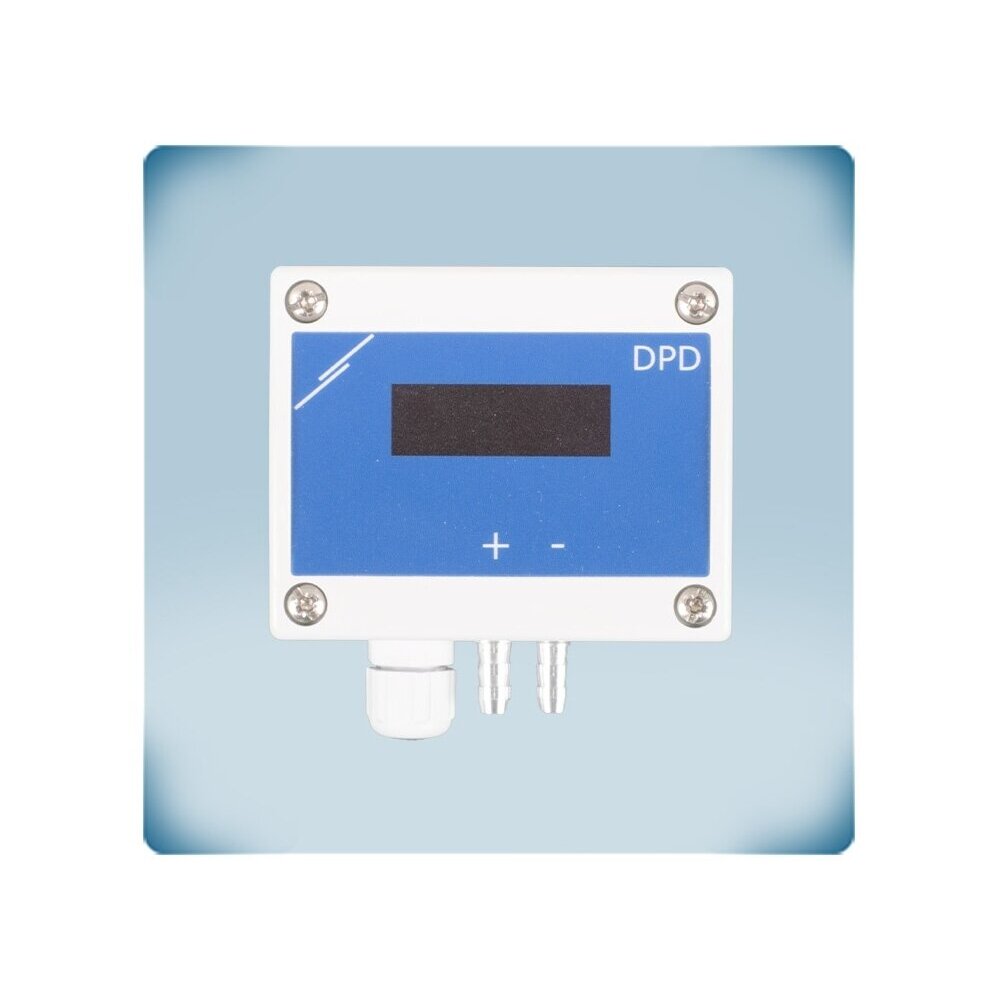

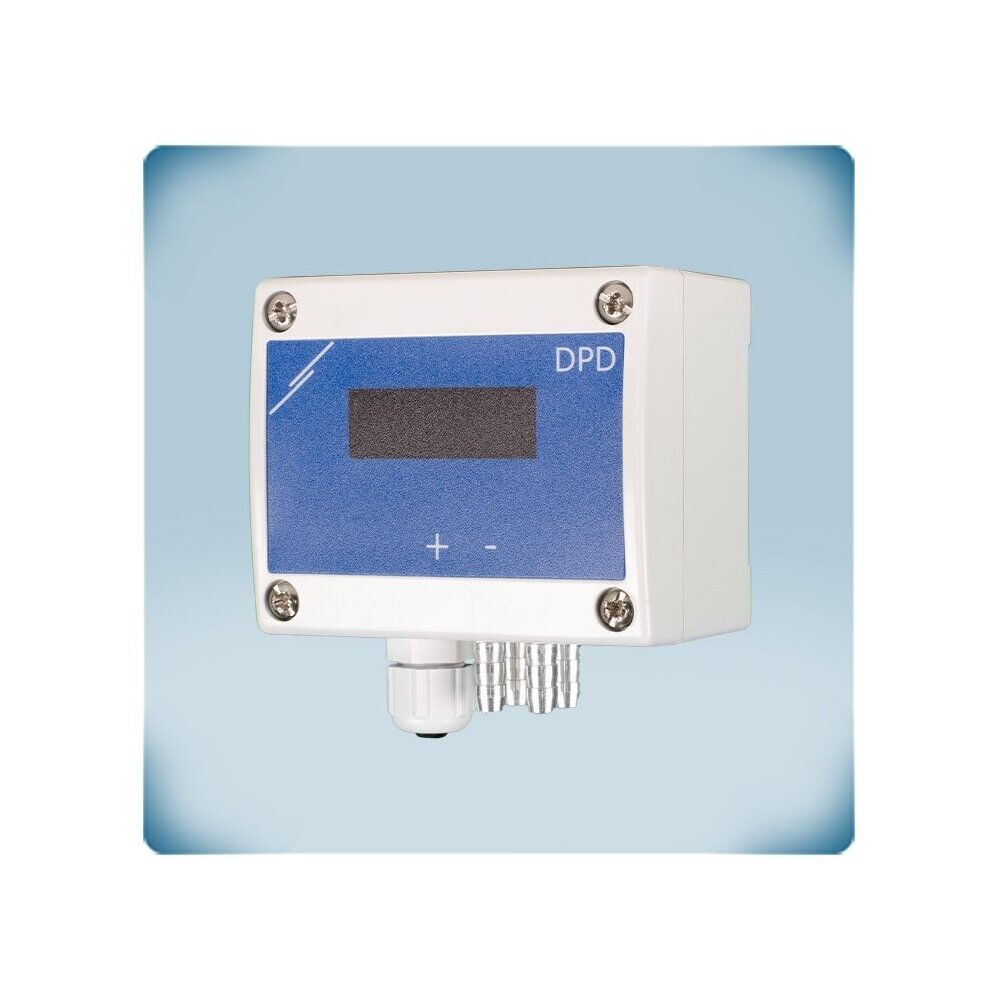

    Сдвоенный датчик дифференциального давления с дисплеем | 2×0-10000Pa | 2×0-10VDC/0-20mA/PWM | Modbus RTU | 24VAC/VDC | 3 провода | IP65 | Sentera Controls | DPD-G-10K
