Селективный главный автоматический выключатель (SLS) | 3P | 35A | E | 25kA | 400V | Eaton xPole | LSHU-E35/3-AD
Артикул: LSHU-E35/3-ADЦена 101.49 € с НДС( 83.88 € без НДС )Селективный трёхфазный автоматический выключатель, предназначенный для надёжной защиты электрических цепей от коротких замыканий и перегрузок. Выключатель спроектирован таким образом, чтобы в случае аварии отключалась только повреждённая часть цепи, сохраняя работоспособность остальной системы. Это особенно важно для бытовых, коммерческих и промышленных электроустановок, где требуется максимальная надёжность и бесперебойная работа.
-
Селективный главный автоматический выключатель (SLS) | 3P | 35A | E | 25kA | 400V | Eaton xPole | LSHU-E35/3-AD

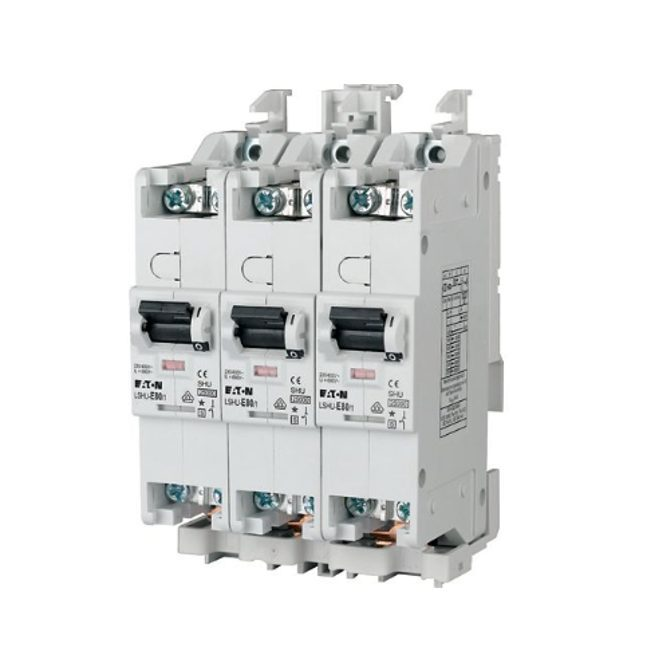

Eaton xPole LSHU-E35/3-AD – трёхфазный селективный главный автоматический выключатель (SLS) с номинальным током 35 A, характеристикой E и отключающей способностью 25 kA. Предназначен для ввода в здание перед электросчётчиком, где он заменяет вводные предохранители.
Основная идея:
При повреждении главный SLS-выключатель позволяет сначала сработать групповому автоматическому выключателю, а сам остаётся включённым. Так короткое замыкание в одной группе не обесточивает весь дом или квартиру.Номинальный ток
35 A, 3PХарактеристика
E (селективная)Отключающая способность
Icn 25 kAНапряжение
230/400 V ACПринцип работы
Выключатель устанавливается в зоне ввода перед счётчиком, к нему подключаются три фазы. Каждый полюс имеет отдельный механизм расцепления.
Характеристика E создана для селективности: при коротком замыкании выключатель кратковременно ограничивает ток и позволяет сработать нижестоящему модульному автоматическому выключателю 6 или 10 kA класса токоограничения 3. Если повреждение сохраняется, отключается сам SLS.
Результат – отключается только повреждённая группа, а весь объект остаётся под напряжением.
Чем полезен LSHU-E35/3?
Вместо вводных предохранителей вы получаете повторно включаемую и многоразовую защиту с селективностью – не нужно менять плавкие вставки, а ввод остаётся защищённым до 25 kA.Технические характеристики
Тип товара Селективный главный автоматический выключатель (SLS) Производитель / серия Eaton (Moeller) xPole LSHU Модель LSHU-E35/3-AD Количество полюсов 3P Номинальный ток 35 A Номинальное напряжение 230/400 V AC, 50–60 Hz Характеристика E Отключающая способность Icn 25 kA Селективность с нижестоящими автоматическими выключателями 6 / 10 kA класса токоограничения 3 Напряжение изоляции Ui 690 V Импульсное выдерживаемое напряжение 6 kV Клеммы 2,5–50 mm², момент затяжки 4 N·m Ширина 1,5 модуля на полюс Ресурс не менее 4 000 циклов при номинальном токе Стандарты DIN VDE 0641-21, VDE-AR-N 4101 Основные функции
- Селективность – отключается только повреждённая группа, а не весь ввод.
- Защита от перегрузки и короткого замыкания – защищает вводной кабель и счётчик.
- Отключающая способность 25 kA – подходит для вводов вблизи трансформаторной подстанции.
- Отдельное расцепление каждого полюса – после аварии включается повторно без замены предохранителей.
- Не включается на существующее короткое замыкание – более безопасное включение ввода после ремонта.
Где применяется?
- Вводы жилых домов перед счётчиком
- Вводы квартир в многоквартирных домах
- Вводные щиты коммерческих помещений
- Шкафы учёта
- Замена вводных предохранителей современной защитой
- Вводы небольших промышленных объектов
Применение по потребностям
Электромонтажнику.
Защита ввода без плавких вставок и с понятной логикой селективности.Владельцу дома.
При повреждении одной группы остальной дом остаётся под напряжением.Проектировщику.
25 kA и характеристика E позволяют обеспечить селективность с групповыми выключателями.Практическое применение
Если в доме в группе кухни происходит короткое замыкание, срабатывает автоматический выключатель этой группы на 16 A, а установленный на вводе LSHU-E35/3 остаётся включённым – холодильник, отопление и освещение продолжают работать.Плюсы
- Селективность с групповыми выключателями
- Icn 25 kA
- Повторно включаемый, без замены предохранителей
- Клеммы до 50 mm²
- Соответствие DIN VDE 0641-21
Минусы / ограничения
- Дороже обычного 3P автоматического выключателя
- Селективность обеспечивается только с групповыми выключателями класса токоограничения 3
- Способ монтажа и место в щите уточняйте по описанию версии -AD и требованиям к шкафу учёта
- Не защищает от тока утечки
Указания по безопасности и монтажу
- Работы на вводе выполняет только квалифицированный электрик по согласованию с сетевым оператором.
- Номинальный ток 35 A должен соответствовать разрешённой мощности ввода и сечению кабеля.
- Затягивайте клеммы моментом 4 N·m.
- Ниже устанавливайте групповые выключатели класса токоограничения 3, чтобы работала селективность.
- Перед включением убедитесь, что короткое замыкание устранено.
Краткое руководство по выбору
3P | 35 AE | 25 kASLS для ввода230/400 V ACПодходит, если нужно:- селективная защита ввода перед счётчиком;
- заменить вводные предохранители;
- чтобы повреждение группы не отключало весь объект.
Проверьте перед использованием:- соответствует ли 35 A разрешённой мощности ввода;
- требует ли сетевой оператор SLS;
- относятся ли групповые выключатели к классу токоограничения 3.
Важное напоминание: SLS-выключатель защищает ввод, но не заменяет УЗО (RCD) и устройство защиты от импульсных перенапряжений (SPD).Часто задаваемые вопросы
Что такое SLS-выключатель?
Селективный главный автоматический выключатель, устанавливаемый на вводе перед счётчиком вместо предохранителей.Что означает характеристика E?
Это селективная характеристика, позволяющая сначала сработать нижестоящему групповому выключателю.Можно ли использовать вместо обычного 3P выключателя?
Можно, но его преимущество – селективность на вводе; для групп достаточно обычных модульных автоматических выключателей.Провода какого сечения можно подключить?
От 2,5 до 50 mm².Нужно ли менять его после аварии?
Нет – после устранения повреждения выключатель достаточно включить снова.Защищает ли он от поражения электрическим током?
Нет – для этого требуется УЗО (RCD).Селективный главный автоматический выключатель (SLS) | 3P | 35A | E | 25kA | 400V | Eaton xPole | LSHU-E35/3-AD
Eaton xPole LSHU-E35/3-AD – 3P 35 A селективный главный автоматический выключатель с характеристикой E и отключающей способностью 25 kA. Современная защита ввода перед счётчиком, когда повреждение одной группы не должно отключать весь объект.
Иллюстративное изображение могло быть создано с использованием ИИ. Внешний вид товара может незначительно отличаться от изображённого. Руководствуйтесь технической спецификацией.Автоматические выключатели, также называемые защитными выключателями или прерывателями цепи, являются важными компонентами электрической защиты, которые автоматически разрывают электрическую цепь, когда она перегружается или возникает короткое замыкание. Они используются в электрических установках для защиты оборудования и людей от электрических повреждений. Автоматические выключатели бывают разных типов и имеют различные характеристики в зависимости от места использования, нагрузки цепи и других особенностей.
Характеристики автоматических выключателей: Характеристики B, C и D:
Характеристика B: Используются в жилых помещениях или слабо загруженных системах. Они срабатывают, когда ток превышает номинальный ток от 3 до 5 раз.
Характеристика C: Чаще всего используются как в быту, так и в коммерческих или промышленных помещениях. Порог их срабатывания от 5 до 10 раз превышает номинальный ток, что делает их подходящими для нагрузок с большим пусковым током (например, двигатели, системы освещения).
Характеристика D: Используются в промышленных установках, где нагрузки имеют очень высокий пусковой ток (например, компрессоры, трансформаторы). Они срабатывают, когда ток превышает номинальный от 10 до 20 раз.
Преимущества (плюсы) автоматических выключателей:Безопасность: Автоматические выключатели обеспечивают автоматическое разъединение цепи при перегрузке или коротком замыкании, предотвращая перегрев проводов, повреждение оборудования и даже возгорание.
Надежность: Они очень надежны и могут работать долгое время без обслуживания, автоматически реагируя на электрические неисправности.
Простота использования: Не требуется менять выключатель после его срабатывания. После перегрузки или короткого замыкания автоматический выключатель можно просто вернуть в рабочее состояние, что исключает необходимость замены предохранителей.
Точность: Автоматические выключатели действуют точно по номинальному току и характеристикам цепи, минимизируя ненужные отключения.
Защита от коротких замыканий и перегрузок: Выключатели защищают не только от коротких замыканий, но и от длительных перегрузок, которые могут быть вредными для электрических систем.
Универсальность: Существует множество типов автоматических выключателей, подходящих для различных систем, от небольших бытовых установок до крупных промышленных систем.
Легкость восстановления: После срабатывания выключателя его можно просто вернуть в рабочее состояние без необходимости его замены (в отличие от предохранителей, которые необходимо заменять после срабатывания).
Недостатки (минусы) автоматических выключателей:Высокая цена: Автоматические выключатели, особенно те, которые имеют более сложные функции (например, регулируемые пределы защиты), стоят дороже, чем простые предохранители.
Ограниченный диапазон действия: Хотя выключатели хорошо защищают от перегрузок и коротких замыканий, они не могут защитить от всех типов электрических нарушений, например, перенапряжений. Для этого требуются дополнительные защитные устройства.
Большие габариты: Автоматические выключатели обычно крупнее предохранителей, поэтому их монтаж может требовать больше места в распределительном щите.
Ограниченная защита от частых перегрузок: Если электрическая система испытывает частые перегрузки, автоматические выключатели могут не полностью защитить оборудование от долгосрочного повреждения из-за длительного воздействия перегрузки.
Сложный ремонт: Некоторые сложные автоматические выключатели могут требовать больше обслуживания или ремонта, если они выйдут из строя или сработают неправильно.
Применение автоматических выключателей:Бытовые установки:
Выключатели с характеристикой B часто используются в бытовых установках для защиты цепей от коротких замыканий и перегрузок. Они подходят для осветительных цепей, розеток и другой малой нагрузки.
Выключатели с характеристикой C также используются в быту, но более подходят там, где есть более высокий пусковой ток, например, для электродвигателей или обогревателей.
Коммерческие и промышленные установки:Выключатели с характеристикой C часто используются в коммерческих и промышленных зданиях. Они подходят для электрического оборудования со средним пусковым током.
Выключатели с характеристикой D используются в промышленных установках, где оборудование вызывает высокие пусковые токи, например, для защиты тяжелых двигателей, трансформаторов или высоковольтного оборудования.
Крупные механизмы и промышленное оборудование:Выключатели с характеристикой D применяются там, где пусковые токи очень высоки. Это включает в себя распределительные участки электрических сетей, промышленное оборудование и трансформаторы.
Защита электронных устройств:Некоторые типы автоматических выключателей используются для защиты электронных устройств, например, в серверных или других чувствительных системах, где необходима быстрая и точная защита.
Заключение: Автоматические выключатели являются необходимыми элементами современных электрических систем для обеспечения безопасного электроснабжения и защиты от неисправностей. У них есть много преимуществ, таких как надежность, безопасность и легкость восстановления, но есть и некоторые недостатки, такие как высокая цена и большие габариты. Их выбор зависит от назначения и требуемых параметров защиты.K — срабатывает, когда ток превышает номинальный ток выключателя в 8-12 раз, предназначен для защиты цепей, питающих двигатели, конденсаторы и трансформаторы.
S — срабатывает, когда ток превышает номинальный ток выключателя в 13-17 раз, предназначен для защиты трансформаторов управления.
Z — срабатывает, когда ток превышает номинальный ток выключателя в 2-3 раза, предназначен для защиты компьютерного оборудования и других электронных компонентов.
Данное изделие имеет маркировку CE, которая подтверждает соответствие всем применимым директивам и регламентам Европейского Союза. Маркировка CE — это не просто формальность, а важный показатель качества и безопасности, гарантирующий, что продукт прошёл оценку, проверку и может безопасно использоваться на всей территории ЕС.
Сертификат CE означает, что продукт был оценён по основным критериям:
Требования безопасности – гарантируется, что изделие не представляет опасности для пользователя или окружающей среды
Электромагнитная совместимость (EMC) – устройство не нарушает работу других приборов и устойчиво к внешним помехам
Экологические стандарты – соответствует действующим требованиям по охране окружающей среды и использованию материалов
Надёжность эксплуатации – продукт пригоден для длительного использования по назначениюМаркировка CE позволяет:
законно поставлять и использовать продукт во всех странах ЕС
обеспечивать высокий уровень качества и безопасности
использовать изделие в бытовой, коммерческой и промышленной средеЗнак CE является декларацией ответственности производителя, подтверждающей соответствие продукта всем применимым стандартам и требованиям законодательства ЕС.
Что это означает для вас как для покупателя?
Безопасное использование в повседневной деятельности
Надёжная работа и меньший риск неисправностей
Соответствие нормам и требованиям ЕС
Пригодность для профессиональных решений
