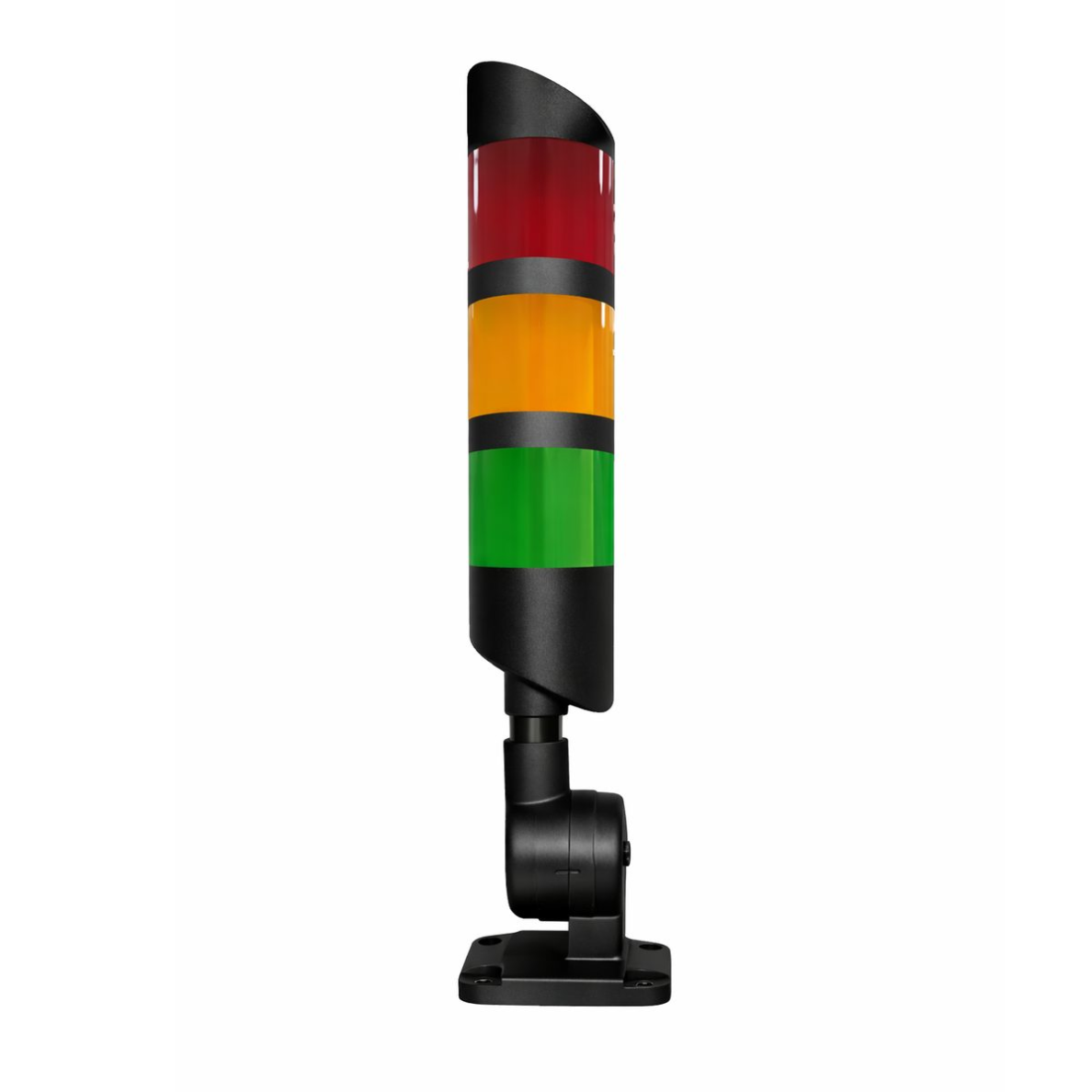

    Светосигнальная колонна со звуковым сигналом | LED | красный + жёлтый + зелёный | 4 Вт | Ø50 мм | 24 В DC | обзор 360° | IP53 | складная | чёрная | ES-M4-50SB

    Артикул: ES-M4-50SB
    Задать вопрос об этом товаре
    Цена 42.30 € с НДС
    ( 34.96 € без НДС )
    Не подходит цена? Предложи свою!

    ES-M4-50SB – трёхсекционная светодиодная светосигнальная колонна со встроенным зуммером, предназначенная для отображения состояния оборудования и процессов на производственных линиях, станках, в шкафах автоматики и в цехах. Красная, жёлтая и зелёная секции видны под углом 360°, звуковой сигнал дублирует критические сообщения в шумной среде, а складная конструкция защищает колонну при транспортировке и когда оборудование не используется. Питание 24 В DC, корпус Ø50 мм, класс защиты IP53.

  • Описание

    Светосигнальная колонна со звуковым сигналом | LED | красный + жёлтый + зелёный | 4 Вт | Ø50 мм | 24 В DC | обзор 360° | IP53 | складная | чёрная | ES-M4-50SB

    ES-M4-50SB – трёхсекционная светодиодная светосигнальная колонна со встроенным зуммером, предназначенная для отображения состояния оборудования и процессов на производственных линиях, станках, в шкафах автоматики и в цехах. Красная, жёлтая и зелёная секции видны под углом 360°, звуковой сигнал дублирует критические сообщения в шумной среде, а складная конструкция защищает колонну при транспортировке и когда оборудование не используется. Питание 24 В DC, корпус Ø50 мм, класс защиты IP53.

    Главная мысль:
    Оператор не может постоянно смотреть на экран, а сирена без цвета в производственном цехе ничего не сообщает. Трёхцветная колонна показывает состояние из любой точки цеха, а зуммер «зовёт», когда происходит ошибка. Это самый недорогой способ сократить простои – неисправность замечается за секунды, а не за минуты.
    Цвета
    красный / жёлтый / зелёный (RYG)
    Питание
    24 В DC, 4 Вт
    Диаметр
    Ø50 мм
    Защита
    IP53

    Принцип работы

    Каждая секция колонны имеет отдельный светодиодный модуль и отдельный управляющий провод. Контроллер (ПЛК, реле или блок управления машиной) подаёт 24 В DC на нужную секцию – зелёная «работает», жёлтая «внимание», красная «ошибка / стоп». Зуммер имеет свой провод, поэтому звук можно активировать только для критических событий или вместе с красной секцией.

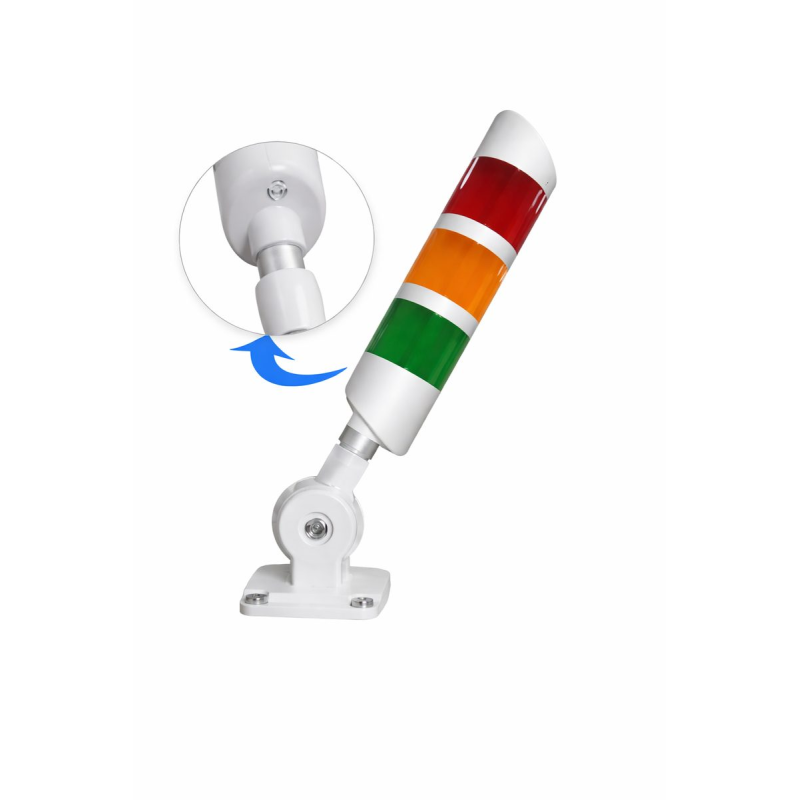

    Линзы специальной конструкции рассеивают свет под углом 360° – сигнал одинаково виден со всех сторон, а не только спереди. Светодиодный источник служит до 50 000 часов, поэтому колонну не нужно обслуживать или менять лампочки. Основание круглое, корпус из ABS-пластика и алюминия; складной шарнир позволяет опустить колонну горизонтально при транспортировке станков или на складе.

    Чем полезна ES-M4-50SB?
    Это полный комплект сигнализации в одном изделии: три цвета, звук и крепление – не нужно комбинировать отдельные модули. Компактный корпус Ø50 мм подходит для небольших станков, лабораторного оборудования и шкафов автоматики, где более крупная колонна Ø70 была бы слишком громоздкой. Питание 24 В DC соответствует стандартному напряжению ПЛК и автоматики.

    Технические характеристики

    Модель ES-M4-50SB
    Тип товара Светосигнальная колонна с зуммером
    Напряжение питания 24 В DC
    Мощность 4 Вт
    Источник света LED
    Срок службы до 50 000 ч.
    Количество секций / цвета 3 – красный, жёлтый, зелёный (RYG)
    Угол обзора 360°
    Звуковой сигнал Встроенный зуммер, отдельное управление
    Диаметр Ø50 мм
    Материал корпуса ABS + алюминий

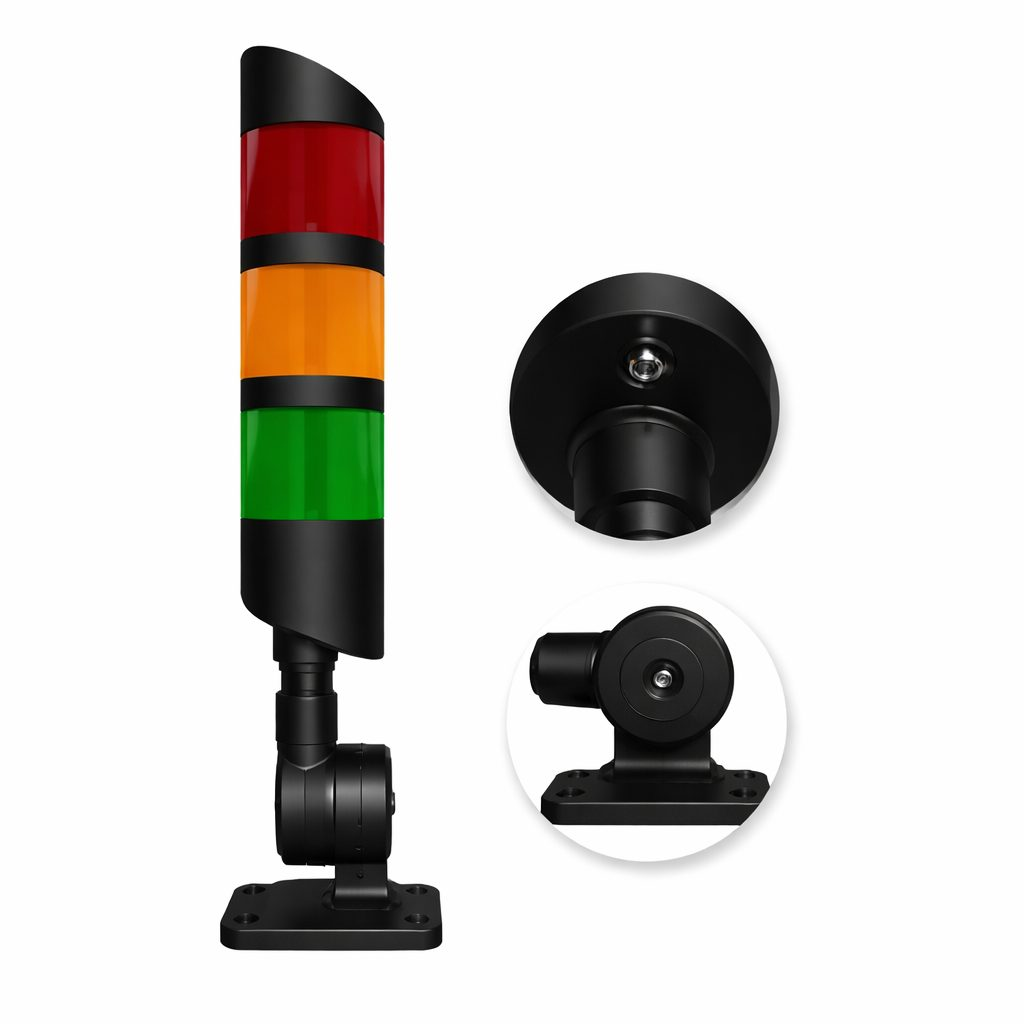

    Монтаж Круглое основание, складной шарнир
    Класс защиты IP53
    Цвет корпуса Чёрный
    Потребление тока ≤ 0,17 А (4 Вт / 24 В, все секции + зуммер)
    Подключение Общий провод питания + отдельные управляющие провода для каждой секции и зуммера
    Рекомендуемый управляющий выход ПЛК / реле 24 В DC, ≥ 0,2 А на канал
    Размеры, длина кабеля, громкость дБ По данным производителя – предоставляем по запросу
    Применение Станки, производственные линии, шкафы автоматики, конвейеры

    Основные функции

    • Трёхцветная сигнализация – стандартная логика RYG: ошибка / предупреждение / работа.
    • Обзор 360° – конструкция линз рассеивает свет во всех направлениях.
    • Встроенный зуммер – звук дублирует критические сигналы в шумной среде.
    • Складная конструкция – защита от механических повреждений при транспортировке.
    • LED, 50 000 ч. – без обслуживания на протяжении всего срока службы оборудования.
    • 24 В DC – прямое подключение к выходам ПЛК или реле без дополнительного питания.

    Где применяется?

    • ЧПУ-станки и обрабатывающие центры – индикация завершения цикла и ошибок
    • Производственные и упаковочные линии – состояние линии для операторов и мастеров
    • Конвейеры и логистические системы – сигнализация остановок
    • Шкафы автоматики и управления – отображение состояния ПЛК
    • Испытательные стенды и лабораторное оборудование
    • Роботизированные рабочие места – состояние зоны безопасности
    • Мастерские и гаражи – индикация процесса (например, компрессора, прессов)
    • Серверные и технические помещения – сигнал аварийных состояний

    Применение по потребности

    Для бытового пользователя.
    В мастерской или гараже колонна показывает, когда оборудование работает, когда завершило цикл и когда произошла ошибка – не нужно стоять рядом. Требуется только источник питания 24 В DC и простые выключатели или реле.
    Для предприятий и производства.
    Одинаковые колонны на всех станках позволяют мастеру сразу видеть, какая линия стоит. Зуммер сокращает время реакции на ошибки, а складная конструкция защищает колонну при перемещении оборудования.
    Для инженера автоматики.
    Подключается напрямую к транзисторным или релейным выходам ПЛК (24 В DC, общая нагрузка 4 Вт). Каждая секция и зуммер управляются отдельно, поэтому в программе ПЛК можно реализовать мигание или звук только для конкретных ошибок. Общий ток ≤0,17 А – подходит для стандартных транзисторных выходов 0,5 А. Перед подключением проверьте полярность общего провода (совместимость PNP/NPN). Размер Ø50 мм подходит там, где для колонны Ø70 не хватает места.

    Практический пример

    На упаковочной линии установлена ES-M4-50SB, управляемая ПЛК. Зелёная горит, пока линия работает; когда заканчивается плёнка, ПЛК включает жёлтую, и оператор готовится к замене; при застревании изделия – красная и зуммер, линия останавливается. Мастер с другого конца цеха видит, какая линия и по какой причине остановилась, а простой сокращается с нескольких минут до секунд.

    Плюсы

    • Всё в одном – три цвета, зуммер и крепление.
    • Обзор 360° – не нужно поворачивать колонну в сторону оператора.
    • Компактный Ø50 мм – подходит для небольших станков и шкафов.
    • Складная – меньше поломок при транспортировке.
    • Экономичная – 4 Вт, LED без обслуживания.
    • Стандартное напряжение – 24 В DC, как у ПЛК и датчиков.

    Минусы / ограничения

    • Только 24 В DC – для систем 230 В AC требуется блок питания или другая модель.
    • IP53 – устойчива к пыли и брызгам, но не подходит для уличных условий без козырька или для зон мойки.
    • Длина кабеля и маркировка жил – проверьте перед проектированием трассы; для большего расстояния потребуется соединительная коробка.
    • 3 секции – для четвёртого цвета (синего) нужна другая модель.
    • Ø50 мм – меньшая светящаяся площадь, чем у Ø70 – в больших цехах может потребоваться колонна большего размера.

    Безопасность и монтаж

    • Подключайте только к 24 В DC – более высокое напряжение повредит светодиодные модули.
    • Соблюдайте полярность согласно маркировке кабеля; управляющие провода подключайте через выходы ПЛК или реле (≥0,2 А на канал).
    • Монтируйте на ровной поверхности через круглое основание; фиксируйте шарнир в рабочем положении.
    • Не устанавливайте в местах, где колонну могут задеть движущиеся части или краны – либо используйте функцию складывания.
    • На улице используйте только под козырьком – IP53 не защищает от потока дождя.
    • Прокладывайте провода через кабельный ввод в основании и защищайте от механических повреждений.

    Краткий гид по выбору

    Цвета
    красный / жёлтый / зелёный (RYG)
    Питание
    24 В DC, 4 Вт
    Диаметр
    Ø50 мм
    Защита
    IP53
    Подходит, когда нужно:
    • отображать состояние станка или линии тремя цветами;
    • звуковой сигнал ошибок в шумной среде;
    • компактную колонну Ø50 мм при управлении 24 В DC.
    Проверьте перед использованием:
    • есть ли у вас питание 24 В DC и управляющие выходы;
    • достаточно ли 3 цветов (не нужен ли синий / белый);
    • соответствует ли среда классу IP53 (помещение, без прямого попадания воды);
    • позволяет ли место монтажа обзор 360°.
    Важное напоминание:
    Светосигнальная колонна только отображает состояние – она не останавливает оборудование и не заменяет цепь аварийной остановки (E-STOP). Функции безопасности должны быть реализованы отдельно в соответствии с требованиями безопасности машин.

    Вопросы и ответы

    Можно ли подключить к 230 В?
    Нет, только к 24 В DC. Для подключения к 230 В используйте блок питания 230/24 В DC.
    Можно ли отключить зуммер?
    Да – зуммер управляется отдельным проводом, его можно не подключать или активировать только вместе с красной секцией.
    Могут ли секции мигать?
    Стандартный режим – постоянный свет; мигание удобнее всего реализовать в программе ПЛК, управляя выходом секции.
    Подходит ли для улицы?
    IP53 – только под козырьком, без прямого дождя и мойки.
    Для чего нужен шарнир?
    Чтобы сложить колонну при транспортировке станков или когда она не используется, чтобы не сломать её.
    Сколько тока потребляет колонна?
    Не более 0,17 А при 24 В (4 Вт) – на один выход ПЛК приходится значительно меньше, поэтому дополнительные реле не требуются.

    Светосигнальная колонна со звуковым сигналом | LED

    ES-M4-50SB – трёхсекционная светодиодная светосигнальная колонна с зуммером: красный, жёлтый и зелёный, обзор 360°, 24 В DC, 4 Вт, Ø50 мм, IP53, складная конструкция, чёрное крепление. Предназначена для отображения состояния станков, производственных линий, конвейеров и шкафов автоматики со звуковым сигналом критических событий.

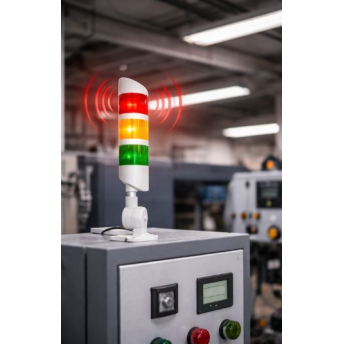

    Иллюстративное изображение могло быть создано с использованием ИИ. Внешний вид товара может незначительно отличаться от изображённого. Руководствуйтесь технической спецификацией.
