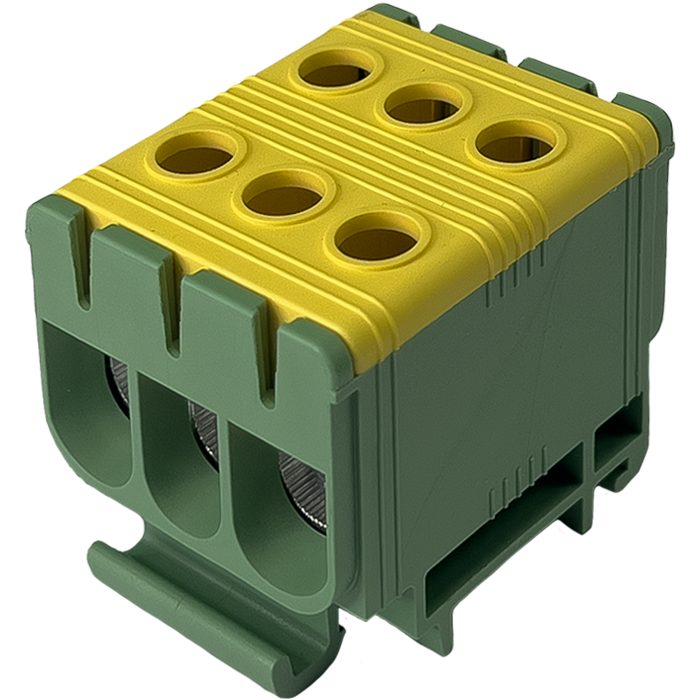

Силовая распределительная клемма | 3P | 135/120 A (Cu/Al) | Cu 2,5–35 mm² / Al 2,5–35 mm² | 1000 V AC | DIN 35 | жёлто-зелёная (PE) | Promfactor Baltic | FT1035G3
Артикул: FT1035G3Цена 4.71 € с НДС( 3.89 € без НДС )Promfactor Baltic FT1035G3 – 3P клемма 135/120 A, 1000 V AC / 1500 V DC, Cu 2,5–35 / Al 2,5–35 mm², жёлто-зелёная (PE), на DIN-рейку.
-
Силовая распределительная клемма | 3P | 135/120 A (Cu/Al) | Cu 2,5–35 mm² / Al 2,5–35 mm² | 1000 V AC | DIN 35 | жёлто-зелёная (PE) | Promfactor Baltic | FT1035G3
FT1035G3 – силовая распределительная (соединительная) клемма Promfactor Baltic серии FT 3P для медных и алюминиевых проводников: Cu 2,5–35 mm², Al 2,5–35 mm², номинальный ток 135 A (Cu) / 120 A (Al), номинальное напряжение 1000 V AC / 1500 V DC. Жёлто-зелёный корпус предназначен для цепи защитного заземления (PE), клемма монтируется на DIN-рейку 35×7,5 mm.
Главное:
Клемма соединяет и распределяет PE проводники в щите в одном чётко обозначенном месте. 3 полюса имеют по 2 контакта (всего 6) – с одной стороны подключается входящий, с другой – отходящий провод, а зажимы из алюминиевого сплава принимают как Cu, так и Al жилы.Номинальный ток (Cu/Al)
135 A (Cu) / 120 A (Al)Номинальное напряжение
1000 V AC / 1500 V DCСечение
Cu 2,5–35 mm² / Al 2,5–35 mm²Полюса / цвет
3P (6 контактов), жёлто-зелёная – PEПринцип работы
FT1035G3 защёлкивается на DIN-рейку 35×7,5 mm в распределительном щите, концы ряда фиксируются концевым фиксатором EW-35. Жила зачищается на глубину зажима; алюминиевая жила очищается от оксида и покрывается контактной пастой, затем вводится в зажим и затягивается с указанным в карточке моментом: 3 Nm (2,5–16 mm²); 6 Nm (25–35 mm²).
Каждый из 3 полюсов имеет 2 контакта (всего 6); зажимы из алюминиевого сплава принимают медные провода 2,5–35 mm² и алюминиевые 2,5–35 mm². Номинальный ток – 135 A (Cu) / 120 A (Al), номинальное напряжение – 1000 V AC / 1500 V DC, корпус из полиамида, степень защиты IP20.
Результат – аккуратное место соединений PE: жёлто-зелёный корпус чётко показывает назначение цепи, соединения легко проверить и подтянуть при обслуживании, а щит собирается без импровизированных соединений.
Чем полезен FT1035G3?
Одна клемма для проводов Cu и Al (2,5–35 mm² Cu / 2,5–35 mm² Al), 135 A (Cu) / 120 A (Al), 1000 V AC / 1500 V DC, цветовая маркировка PE и конструкция 3P – меньше позиций на складе и более понятная компоновка щита.Технические характеристики
Тип товара Силовая распределительная (соединительная) клемма Производитель / код Promfactor Baltic / FT1035G3 Серия FT (1P, 2P, 3P; Cu/Al 1,5–16 … 35–240 mm²; синий, жёлто-зелёный, серый) Стандарты IEC/EN 60947-7-1, IEC/EN 61238-1 Количество полюсов 3 Количество контактов 6 Номинальное напряжение (Un) 1000 V AC / 1500 V DC Номинальный ток (In) 135 A (Cu) / 120 A (Al) Медные проводники (Cu) 2,5–35 mm² Алюминиевые проводники (Al) 2,5–35 mm² Момент затяжки винтов 3 Nm (2,5–16 mm²); 6 Nm (25–35 mm²) Материал корпуса Полиамид PA66 Материал зажимов Алюминиевый сплав Степень защиты IP20 Монтаж DIN-рейка 35×7,5 mm Рабочая температура -25…+55 °C Температура хранения -25…+70 °C Цвет корпуса жёлто-зелёная Цепь по цвету Защитный PE Структура кода FT10xx – макс. сечение mm²; N – синий, G – жёлто-зелёный, F – серый; без суффикса – 1P, 2 – 2P, 3 – 3P Основные функции
- Проводники Cu и Al – одна клемма принимает медные жилы 2,5–35 mm² и алюминиевые жилы 2,5–35 mm².
- Номинальный ток и напряжение – 135 A (Cu) / 120 A (Al), 1000 V AC / 1500 V DC – подходит для цепей как переменного, так и постоянного тока.
- Широкий диапазон сечений – от 2,5 до 35 mm² (Cu) – вводной кабель и ответвления подключаются клеммами одной серии.
- Цветовая маркировка – жёлто-зелёный корпус сразу показывает цепь PE – меньше ошибок при монтаже и обслуживании.
- 3P, 6 контактов – 3 полюса по 2 контакта в одном изделии – более быстрый монтаж и меньше деталей на рейке.
- Винтовой зажим – момент затяжки 3 Nm (2,5–16 mm²); 6 Nm (25–35 mm²) – соединение можно проверить и подтянуть при обслуживании.
- Монтаж на DIN-рейку 35×7,5 mm – клемма устанавливается в общий ряд с другими клеммами серии FT, концы фиксируются EW-35.
- Единая серия – то же сечение доступно в синем, жёлто-зелёном и сером цвете и в версиях 1P, 2P и 3P – соединения N, PE и L одинаковой конструкции.
- Стандарты – IEC/EN 60947-7-1, IEC/EN 61238-1 – стандарты, применяемые к клеммам и соединениям Cu/Al.
Где применяется?
- Вводные щиты частных домов
- Питание подщитов подъездов и квартир многоквартирных домов
- Распределительные щиты офисов и магазинов
- Щиты переменного тока солнечных электростанций
- Линии питания зарядных станций электромобилей
- Подключение алюминиевых вводных кабелей до 35 mm²
- Временные щиты строительных площадок
Использование по необходимости
Монтажнику вводов и подщитков домов.
Диапазон Cu и Al 2,5–35 mm² подходит для кабелей ввода и питания подщитов до 35 mm².Электрику, выполняющему распределение PE.
Жёлто-зелёный корпус соответствует цвету защитного проводника, поэтому соединения PE не спутать с рабочими цепями.Монтажнику, подключающему три отдельных провода PE.
Блок 3P имеет три полюса в одном изделии, поэтому для трёх соединений PE не нужны три отдельные клеммы.Практическое применение
Если во вводной щит дома заведён алюминиевый кабель 25 mm², то FT1035G3 (3P, 135 A (Cu) / 120 A (Al), Cu 2,5–35 mm² / Al 2,5–35 mm², жёлто-зелёная) используется как точка подключения цепи PE, а зажимы затягиваются с моментом 3–6 Nm в зависимости от сечения жилы.Руководство по применению: как используется на практике
FT1035G3 применяется в разных щитах – меняется только сечение подключаемого кабеля и то, какие провода выводятся дальше:
Объект Что подключается Результат Примечание монтажника Вводной щит дома Жила PE вводного кабеля до 35 mm² Ввод передаётся в распределительную часть Зачистите жилу Al и нанесите контактную пасту Подщит многоквартирного дома Кабель питания 16–25 mm² Питание подщитка без дополнительных соединений Закрепите кабель, чтобы клемма не испытывала натяжения Щит AC солнечной электростанции Провод PE инвертора Аккуратное место подключения инвертора Маркируйте провода согласно проекту Ряд клемм на DIN-рейке FT1035G3 вместе с FT1035N3, FT1035F3 Соединения N, PE и L расположены в понятном порядке Установите EW-35 на концах ряда Как выбрать соединительную клемму серии FT
Сечение (Cu / Al), полюса, цвет Рекомендуемая модель Cu 1,5–16 / Al 1,5–16 mm², 1P, синяя, 85 A FT1016N (1P, для цепи N) Cu 1,5–16 / Al 1,5–16 mm², 1P, жёлто-зелёная, 85 A FT1016G (1P, для цепи PE) Cu 1,5–16 / Al 1,5–16 mm², 1P, серая, 85 A FT1016F (1P, для цепи L) Cu 2,5–35 / Al 2,5–35 mm², 1P, синяя, 135/120 A FT1035N (1P, для цепи N) Cu 2,5–35 / Al 2,5–35 mm², 1P, жёлто-зелёная, 135/120 A FT1035G (1P, для цепи PE) Cu 2,5–35 / Al 2,5–35 mm², 1P, серая, 135/120 A FT1035F (1P, для цепи L) Cu 2,5–50 / Al 6–50 mm², 1P, синяя, 160/145 A FT1050N (1P, для цепи N) Cu 2,5–50 / Al 6–50 mm², 1P, жёлто-зелёная, 160/145 A FT1050G (1P, для цепи PE) Cu 2,5–50 / Al 6–50 mm², 1P, серая, 160/145 A FT1050F (1P, для цепи L) Cu 16–95 / Al 16–95 mm², 1P, синяя, 245/220 A FT1095N (1P, для цепи N) Cu 16–95 / Al 16–95 mm², 1P, жёлто-зелёная, 245/220 A FT1095G (1P, для цепи PE) Cu 16–95 / Al 16–95 mm², 1P, серая, 245/220 A FT1095F (1P, для цепи L) Cu 35–150 / Al 35–150 mm², 1P, синяя FT1150N (1P, для цепи N) Cu 35–150 / Al 35–150 mm², 1P, жёлто-зелёная FT1150G (1P, для цепи PE) Cu 35–150 / Al 35–150 mm², 1P, серая FT1150F (1P, для цепи L) Cu 35–240 / Al 35–240 mm², 1P, синяя FT1240N (1P, для цепи N) Cu 35–240 / Al 35–240 mm², 1P, жёлто-зелёная FT1240G (1P, для цепи PE) Cu 35–240 / Al 35–240 mm², 1P, серая FT1240F (1P, для цепи L) Cu 1,5–16 / Al 1,5–16 mm², 2P, синяя, 85 A FT1016N2 (2P, для цепи N) Cu 1,5–16 / Al 1,5–16 mm², 2P, жёлто-зелёная, 85 A FT1016G2 (2P, для цепи PE) Cu 1,5–16 / Al 1,5–16 mm², 2P, серая, 85 A FT1016F2 (2P, для цепи L) Cu 2,5–35 / Al 2,5–35 mm², 2P, синяя, 135/120 A FT1035N2 (2P, для цепи N) Cu 2,5–35 / Al 2,5–35 mm², 2P, жёлто-зелёная, 135/120 A FT1035G2 (2P, для цепи PE) Cu 2,5–35 / Al 2,5–35 mm², 2P, серая, 135/120 A FT1035F2 (2P, для цепи L) Cu 2,5–50 / Al 6–50 mm², 2P, синяя, 160/145 A FT1050N2 (2P, для цепи N) Cu 2,5–50 / Al 6–50 mm², 2P, жёлто-зелёная, 160/145 A FT1050G2 (2P, для цепи PE) Cu 2,5–50 / Al 6–50 mm², 2P, серая, 160/145 A FT1050F2 (2P, для цепи L) Cu 16–95 / Al 16–95 mm², 2P, синяя, 245/220 A FT1095N2 (2P, для цепи N) Cu 16–95 / Al 16–95 mm², 2P, жёлто-зелёная, 245/220 A FT1095G2 (2P, для цепи PE) Cu 16–95 / Al 16–95 mm², 2P, серая, 245/220 A FT1095F2 (2P, для цепи L) Cu 35–150 / Al 35–150 mm², 2P, синяя FT1150N2 (2P, для цепи N) Cu 35–150 / Al 35–150 mm², 2P, жёлто-зелёная FT1150G2 (2P, для цепи PE) Cu 35–150 / Al 35–150 mm², 2P, серая FT1150F2 (2P, для цепи L) Cu 35–240 / Al 35–240 mm², 2P, синяя FT1240N2 (2P, для цепи N) Cu 35–240 / Al 35–240 mm², 2P, жёлто-зелёная FT1240G2 (2P, для цепи PE) Cu 35–240 / Al 35–240 mm², 2P, серая FT1240F2 (2P, для цепи L) Cu 1,5–16 / Al 1,5–16 mm², 3P, синяя, 85 A FT1016N3 (3P, для цепи N) Cu 1,5–16 / Al 1,5–16 mm², 3P, жёлто-зелёная, 85 A FT1016G3 (3P, для цепи PE) Cu 1,5–16 / Al 1,5–16 mm², 3P, серая, 85 A FT1016F3 (3P, для цепи L) Cu 2,5–35 / Al 2,5–35 mm², 3P, синяя, 135/120 A FT1035N3 (3P, для цепи N) Cu 2,5–35 / Al 2,5–35 mm², 3P, жёлто-зелёная, 135/120 A FT1035G3 (3P, для цепи PE) ← эта модель Cu 2,5–35 / Al 2,5–35 mm², 3P, серая, 135/120 A FT1035F3 (3P, для цепи L) Cu 2,5–50 / Al 6–50 mm², 3P, синяя, 160/145 A FT1050N3 (3P, для цепи N) Cu 2,5–50 / Al 6–50 mm², 3P, жёлто-зелёная, 160/145 A FT1050G3 (3P, для цепи PE) Cu 2,5–50 / Al 6–50 mm², 3P, серая, 160/145 A FT1050F3 (3P, для цепи L) Cu 16–95 / Al 16–95 mm², 3P, синяя, 245/220 A FT1095N3 (3P, для цепи N) Cu 16–95 / Al 16–95 mm², 3P, жёлто-зелёная, 245/220 A FT1095G3 (3P, для цепи PE) Cu 16–95 / Al 16–95 mm², 3P, серая, 245/220 A FT1095F3 (3P, для цепи L) Cu 35–150 / Al 35–150 mm², 3P, синяя FT1150N3 (3P, для цепи N) Cu 35–150 / Al 35–150 mm², 3P, жёлто-зелёная FT1150G3 (3P, для цепи PE) Cu 35–150 / Al 35–150 mm², 3P, серая FT1150F3 (3P, для цепи L) Cu 35–240 / Al 35–240 mm², 3P, синяя FT1240N3 (3P, для цепи N) Cu 35–240 / Al 35–240 mm², 3P, жёлто-зелёная FT1240G3 (3P, для цепи PE) Cu 35–240 / Al 35–240 mm², 3P, серая FT1240F3 (3P, для цепи L) Cu/Al 2,5–35 mm², 3P+N+PE FT503500 (пятиполюсный блок для трёхфазной линии) Cu 2,5–50 / Al 6–50 mm², 3P+N+PE FT505000 (пятиполюсный блок для трёхфазной линии) Правило: клемму выбирайте по минимальной и максимальной подключаемой жиле (диапазоны Cu и Al в моделях FT1050 различаются), цвет – по цепи (N – синяя, G – жёлто-зелёная PE, F – серая для фазы L), количество полюсов – по количеству отдельных линий, которые нужно соединить; для трёхфазной линии с N и PE в одном блоке есть FT503500 и FT505000.Когда выбрать другое решение: другие цвета – FT1035N3, FT1035F3; другое количество полюсов – FT1035G, FT1035G2; для более толстых кабелей – FT1050 или FT1095; блоки 3P+N+PE – FT503500, FT505000; распределительные клеммы DTB080–DTB500; изолированные клеммы F807–F815; DIN-рейки FD010100–FD011000; концевой фиксатор EW-35.Преимущества
- Номинальный ток 135 A (Cu) / 120 A (Al), напряжение 1000 V AC / 1500 V DC
- Медные проводники 2,5–35 mm² и алюминиевые проводники 2,5–35 mm²
- Цветовая маркировка цепи PE (жёлто-зелёная)
- 3P, 6 контактов в одном изделии – меньше деталей
- Стандарты IEC/EN 60947-7-1, IEC/EN 61238-1
- Корпус из полиамида PA66, рабочая температура -25…+55 °C
- Монтаж на DIN-рейку 35×7,5 mm
Недостатки / ограничения
- Степень защиты IP20 – монтировать только в закрытых щитах или шкафах
- Максимальный провод – 35 mm²; для более толстых кабелей или большего тока выбирайте FT1050 или FT1095
- Цвет фиксированный – для другой цепи понадобятся FT1035N3, FT1035F3
- Количество полюсов фиксированное – для другого количества линий выбирайте FT1035G, FT1035G2
- Необходим точный момент затяжки и подготовка жил Al (удаление оксида, контактная паста)
Указания по безопасности и монтажу
- Монтаж и подключение выполняет только квалифицированный электрик после отключения и проверки отсутствия напряжения в цепи.
- Не превышайте номинальный ток 135 A (Cu) / 120 A (Al) и номинальное напряжение 1000 V AC / 1500 V DC.
- Затягивайте зажимы указанным моментом – 3 Nm (2,5–16 mm²); 6 Nm (25–35 mm²) – и проверяйте соединения после первой нагрузки и при периодическом обслуживании.
- Клемма имеет IP20 – монтируйте только в закрытом щите или шкафу, рабочая температура -25…+55 °C.
- Жёлто-зелёную клемму используйте только для цепи защитного заземления (PE); на концах ряда устанавливайте концевой фиксатор EW-35.
Краткое руководство по выбору
3P135/120 A1000 V AC / 1500 V DCCu 2,5–35 / Al 2,5–35 mm²жёлто-зелёная (PE)DIN 35IP20Подходит, когда нужно:- соединять или распределять проводники защитного заземления (PE) в щите;
- подключать медные жилы 2,5–35 mm² и алюминиевые жилы 2,5–35 mm² до 135 A (Cu) / 120 A (Al);
- соединить 3 отдельные линии в одном изделии.
Проверьте перед использованием:- минимальная и максимальная подключаемая жила – укладывается ли она в Cu 2,5–35 mm² / Al 2,5–35 mm²;
- ток нагрузки – не более 135 A (Cu) / 120 A (Al);
- цепь – цепи PE соответствует жёлто-зелёный корпус, для других цепей понадобятся FT1035N3, FT1035F3.
Важное напоминание: FT1035G3 – жёлто-зелёная клемма 3P для цепи PE; версии других цветов и с другим числом полюсов, а также EW-35 заказываются отдельно.FAQ
Что означает буква G в коде FT1035G3?
Буква G обозначает жёлто-зелёный корпус для цепи PE, а в серии FT N означает синюю, G – жёлто-зелёную, F – серую версию.Провода какого сечения можно подключить?
Медные проводники 2,5–35 mm² и алюминиевые проводники 2,5–35 mm², причём жилы Al перед подключением нужно очистить от оксида и покрыть контактной пастой.Сколько полюсов и контактов у FT1035G3?
FT1035G3 – клемма 3P с 6 контактами (по 2 на каждый полюс), а в серии FT код без суффикса означает 1P, суффикс 2 – 2P, суффикс 3 – 3P.Каковы номинальный ток и напряжение?
Номинальный ток 135 A (Cu) / 120 A (Al), номинальное напряжение 1000 V AC / 1500 V DC.С каким моментом затягивать винты?
В зависимости от сечения жилы: 3 Nm (2,5–16 mm²); 6 Nm (25–35 mm²).Как монтируется клемма?
Клемма защёлкивается на DIN-рейку 35×7,5 mm, а на концах ряда устанавливается концевой фиксатор EW-35.Силовая распределительная клемма | 3P | 135/120 A (Cu/Al) | Cu 2,5–35 mm² / Al 2,5–35 mm² | 1000 V AC | DIN 35 | жёлто-зелёная (PE) | Promfactor Baltic | FT1035G3
Promfactor Baltic FT1035G3 – 3P силовая распределительная клемма 135 A (Cu) / 120 A (Al), 1000 V AC / 1500 V DC, для медных проводов 2,5–35 mm² и алюминиевых проводов 2,5–35 mm², жёлто-зелёный корпус для цепи PE, IP20, монтаж на DIN-рейку, IEC/EN 60947-7-1, IEC/EN 61238-1.
