  • Разъем для солнечных модулей | MC4 | вилка + розетка | 30 А | 1000 В DC | для кабеля 1,5–6 мм² | IP67 | ESMC4

    Артикул: ESMC4

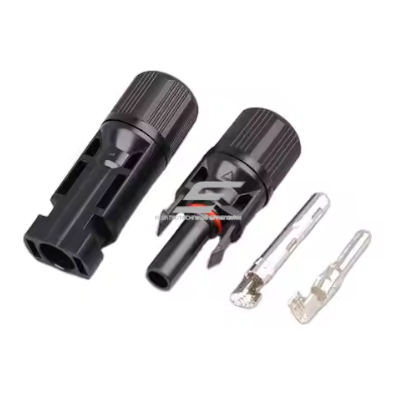

    Комплект соединителей MC4 предназначен для эффективного и безопасного подключения солнечных модулей в системах постоянного тока (DC) с напряжением до 1000 В и током до 30 А. Соединители соответствуют высоким стандартам безопасности CE и IEC, что делает их подходящими для использования как в бытовых, так и в промышленных солнечных системах. Надёжный замок типа «snap-in» обеспечивает быстрое и прочное соединение без использования дополнительных инструментов, а пыле- и водонепроницаемость позволяет использовать их даже в экстремальных уличных условиях.

  • Разъем для солнечных модулей | MC4 | вилка + розетка | 30 А | 1000 В DC | для кабеля 1,5–6 мм² | IP67 | ESMC4

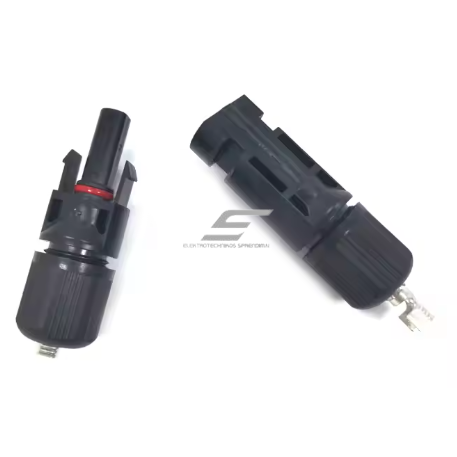

    ESMC4 – пара разъемов типа MC4 для солнечных кабелей 1,5–6 мм². Предназначен для соединений постоянного тока (DC) в фотоэлектрических системах: соединения модулей, удлинения кабеля и подключения к инвертору или соединительной коробке. Номинальное напряжение – 1000 В DC, степень защиты в соединенном состоянии – IP67.

    Главное:
    Разъем MC4 – единственное место цепи DC, где контакт выполняется на улице и без болтового соединения. Будет ли он греться спустя годы, зависит от трех вещей: соответствия сечению кабеля, обжима правильным инструментом и совместимого ответного разъема. В комплекте ESMC4 – вилка и розетка для широкого диапазона кабелей 1,5–6 мм², но допустимый ток зависит от сечения: полные 30 А – только с кабелем 4–6 мм².
    Номинальное напряжение
    1000 В DC
    Номинальный ток
    17 А (1,5 mm²) / 22 А (2,5 mm²) / 30 А (4–6 mm²)
    Кабель
    1,5–6 мм²
    Степень защиты
    IP67 (в соединении)

    Принцип работы

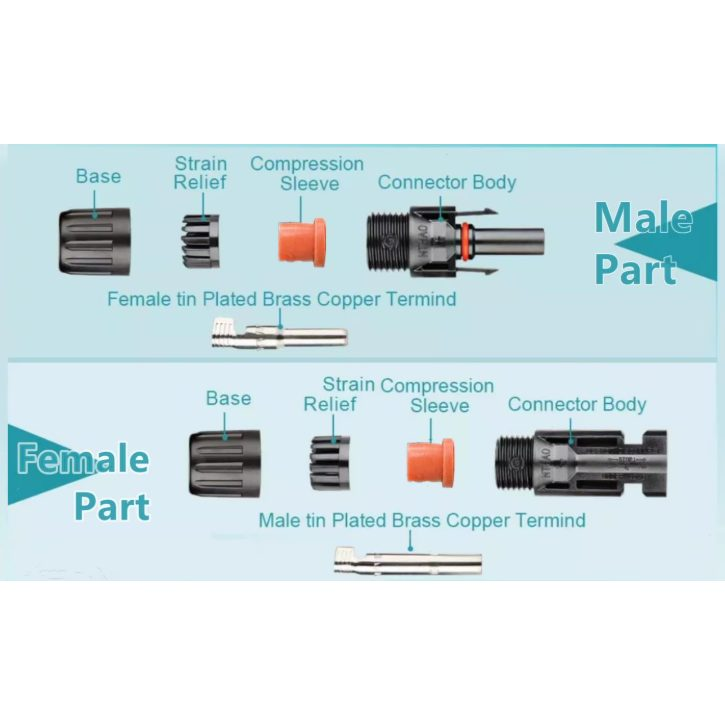

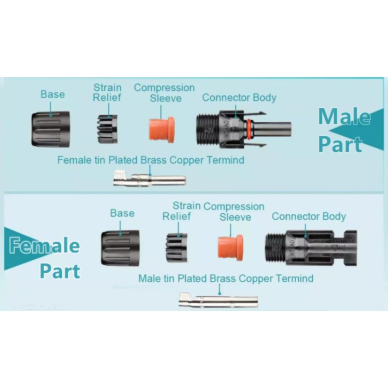

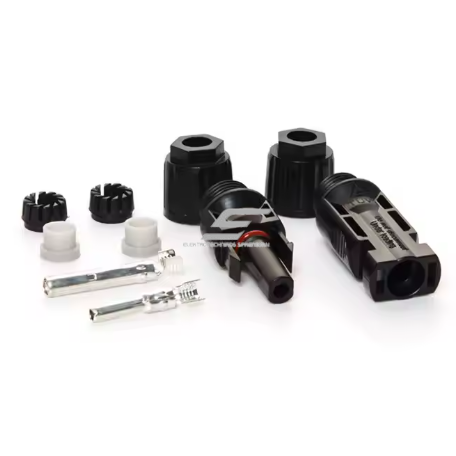

    Разъем состоит из изоляционного корпуса, контакта (в вилке – штырь, в розетке – гнездо) и уплотнительной гайки с прокладкой. С жилы кабеля снимается изоляция, контакт обжимается на ней пресс-клещами MC4, вставляется в корпус до щелчка, и затягивается уплотнительная гайка.

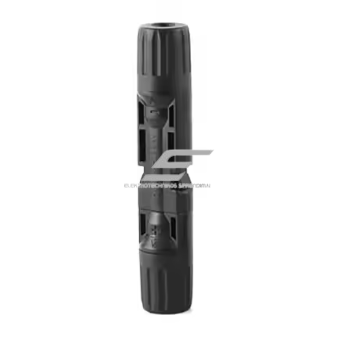

    При соединении вилки и розетки штырь входит в гнездо, а защелка Snap-in фиксирует корпуса – от вибрации или ветра они не расстыкуются. Разъединить их можно только ключом.

    Результат – герметичное DC-соединение с малым переходным сопротивлением, которое круглый год работает на улице под модулями.

    Чем полезен ESMC4?
    Один комплект сразу образует полное соединение – не нужно отдельно искать совместимые вилку и розетку. Подходит как для тонких кабелей 1,5–2,5 мм² (небольшие модули, автодома), так и для стандартных PV-кабелей 4–6 мм².

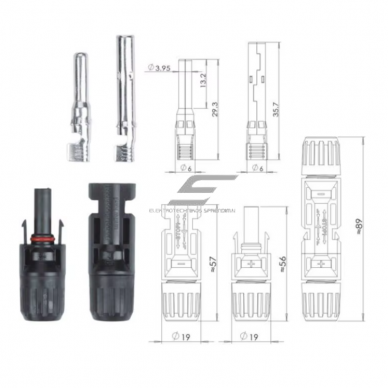

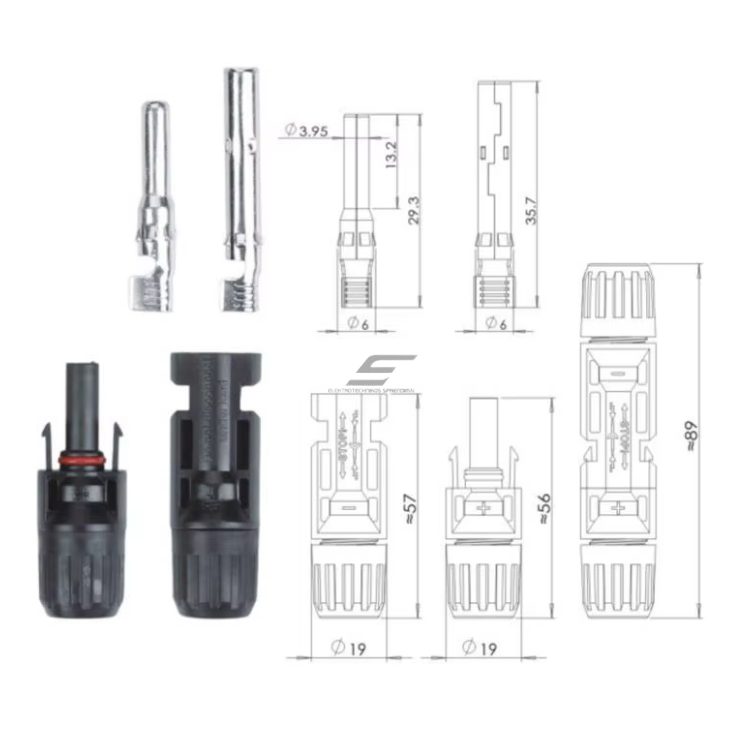

    Технические характеристики

    Тип товара Разъем для солнечных модулей типа MC4 – вилка + розетка
    Код товара ESMC4
    Система разъемов MC4, контакт Ø4 мм
    Номинальное напряжение 1000 В DC
    Номинальный ток 17 А (1,5 mm²) / 22 А (2,5 mm²) / 30 А (4–6 mm²)
    Сечение кабеля 1,5–6 мм²
    Степень защиты IP67 – в соединении; в разъединенном состоянии – IP2X
    Подключение контакта Обжимное (crimp)
    Фиксация Snap-in, разъединение ключом
    Диаметр контакта Ø4 мм
    Испытательное напряжение 6 кВ (50 Гц, 1 мин)
    Материал корпуса PC / PPO
    Класс защиты II
    Рабочая температура -40…+90 °C; кратковременно до +105 °C
    Испытание соляным туманом IEC 60068-2-52, степень 5
    Переходное сопротивление ≤ 0,5 мОм
    Комплект 1 вилка + 1 розетка

    Основные функции

    • Система MC4 – соединяется с разъемами типа MC4; надежнее всего – пара одного производителя и типа.
    • Защелка Snap-in – соединение не расстыкуется от вибрации или ветра.
    • Уплотнение IP67 – защита от дождя, снега и пыли в соединенном состоянии.
    • 1000 В DC – подходит для систем до 1000 В DC – большинства бытовых и коммерческих станций.
    • УФ-стойкий корпус – для длительной эксплуатации на улице.
    • Обжимной контакт – стабильнее винтовых соединений в наружных условиях.

    Где используется?

    • Соединение модулей в стринг
    • Удлинение кабеля между модулями и инвертором
    • Подключение к DC-входам инвертора
    • Выводы соединительных коробок и DC-разъединителей
    • Замена поврежденных или обгоревших разъемов
    • Автономные системы для дач и автодомов

    Применение по потребности

    Монтажнику PV.
    Разъем для кабеля 1,5–6 мм² с четкими данными по току и напряжению – для быстрого соединения стрингов на объекте.
    Владельцу станции.
    Замена поврежденного, обгоревшего или погрызенного грызунами разъема без замены всего кабеля.
    Специалисту по обслуживанию.
    Разъемы одного типа по всей станции – проще диагностика и ремонт.

    Практическое применение

    Если разъем стринга поврежден (треснувший корпус, потемневший контакт), отключите инвертор и DC-разъединитель, разъедините разъем ключом, отрежьте поврежденный конец и зачистите жилу 1,5–6 мм² на длину, указанную производителем. Обожмите новый контакт пресс-клещами MC4, вставьте его в корпус ESMC4, затяните гайку и перед включением проверьте полярность и напряжение стринга мультиметром.

    Плюсы

    • Разъем системы MC4 – широко распространенный стандарт
    • Номинальное напряжение 1000 В DC
    • Номинальный ток: 17 А (1,5 mm²) / 22 А (2,5 mm²) / 30 А (4–6 mm²)
    • Защита IP67 в соединении
    • Защелка Snap-in
    • УФ-стойкий корпус

    Минусы / ограничения

    • Нужны пресс-клещи MC4 и ключ для разъединения
    • Сечение и наружный диаметр кабеля должны соответствовать диапазону разъема
    • Соединение разъемов разных производителей не рекомендуется без подтверждения совместимости
    • Герметичность IP67 действует только в соединенном состоянии

    Указания по безопасности и монтажу

    • Не разъединяйте под нагрузкой – дуга DC повреждает контакты; сначала отключите инвертор и DC-разъединитель.
    • Обжимайте контакт только пресс-клещами MC4 – обжатый плоскогубцами контакт греется.
    • Затяните уплотнительную гайку; не оставляйте разъемы лежать в воде или на кровле.
    • Не соединяйте разъемы разных производителей без подтверждения совместимости.
    • Монтаж – по HD 60364-7-712 и проекту.

    Быстрый гид по выбору

    MC4
    1000 В DC
    30 А
    1,5–6 мм²
    IP67
    ESMC4
    Подходит, когда нужно:
    • надежное DC-соединение на улице
    • разъем для кабеля 1,5–6 мм²
    • ремонт или замена разъема стринга
    • системы до 1000 В DC
    Проверьте перед использованием:
    • сечение кабеля и диаметр изоляции
    • производителя и тип ответного разъема
    • максимальное напряжение и ток системы
    Важное напоминание: разъем не является аппаратом защиты или коммутации – он не разрывает цепь под нагрузкой и не заменяет DC-разъединитель или предохранители.

    Частые вопросы

    Подходит ли к разъемам MC4 других производителей?
    Механически они часто стыкуются, но надежнее всего соединять пары одного производителя и типа.
    Нужен ли специальный инструмент?
    Да – пресс-клещи MC4 для обжима контакта и ключ для разъединения.
    Для какого кабеля подходит?
    Для кабелей 1,5–6 мм², наружный диаметр которых соответствует уплотнителю.
    Какой номинальный ток?
    17 А (1,5 mm²) / 22 А (2,5 mm²) / 30 А (4–6 mm²).
    Можно ли разъединять под нагрузкой?
    Нет – сначала отключите инвертор и DC-разъединитель.
    Герметичен ли разъем в разъединенном состоянии?
    Нет – защита IP67 действует только в соединении с ответной частью.

    Разъем для солнечных модулей | MC4 | вилка + розетка | 30 А | 1000 В DC | для кабеля 1,5–6 мм² | IP67 | ESMC4

    ESMC4 – пара разъемов типа MC4 для кабелей 1,5–6 мм²: 1000 В DC, 17 А (1,5 mm²) / 22 А (2,5 mm²) / 30 А (4–6 mm²), IP67 в соединении. Для герметичных и надежных DC-соединений в солнечных станциях, ремонта и удлинения стрингов.

    Опубликовано: 2026-11-17 · Данные сверены со спецификацией поставщика: 2026-11-17
