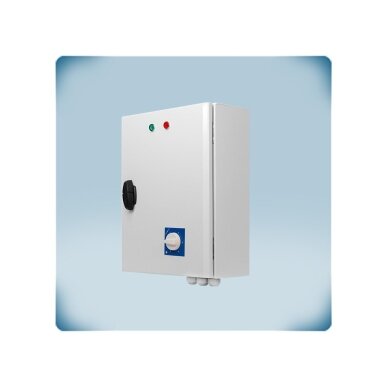

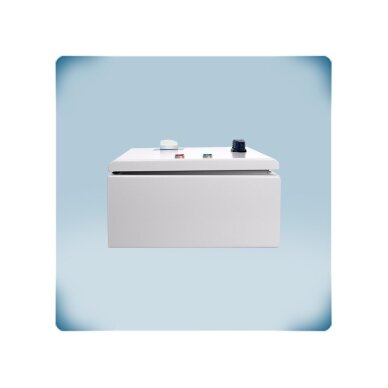

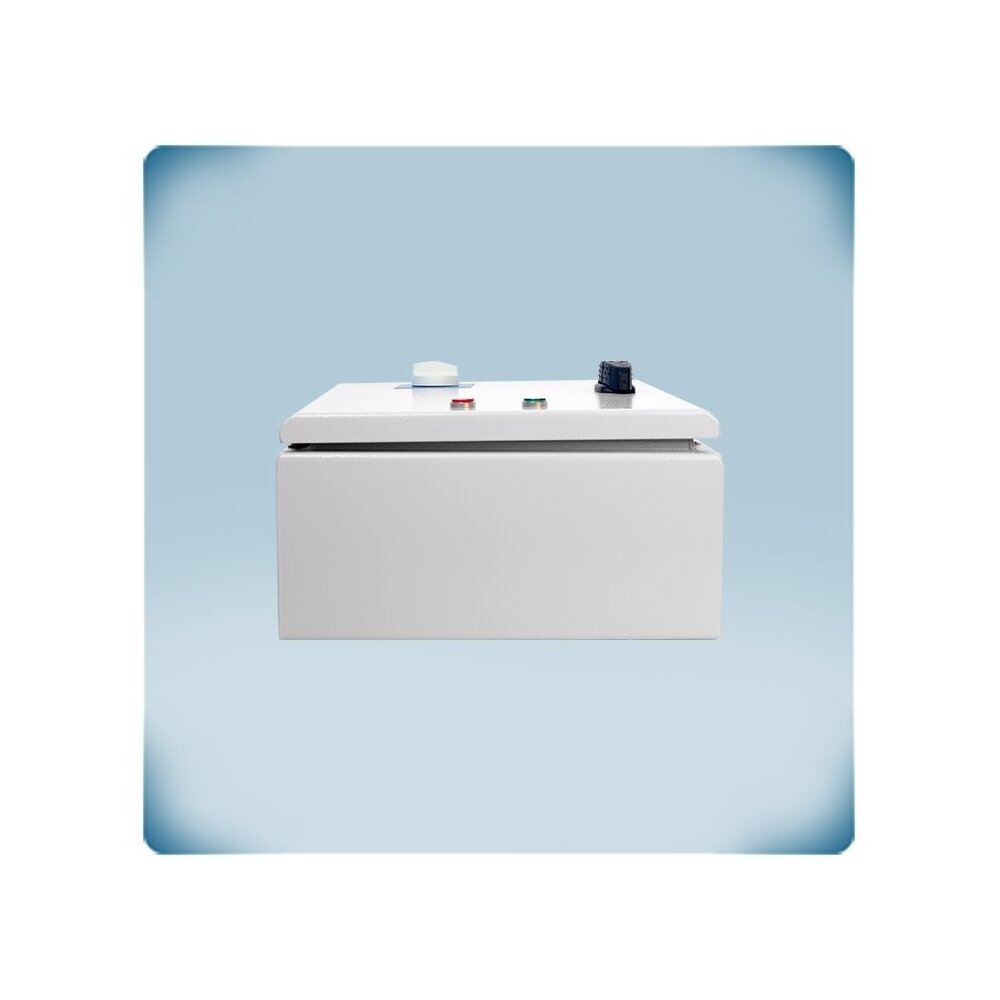

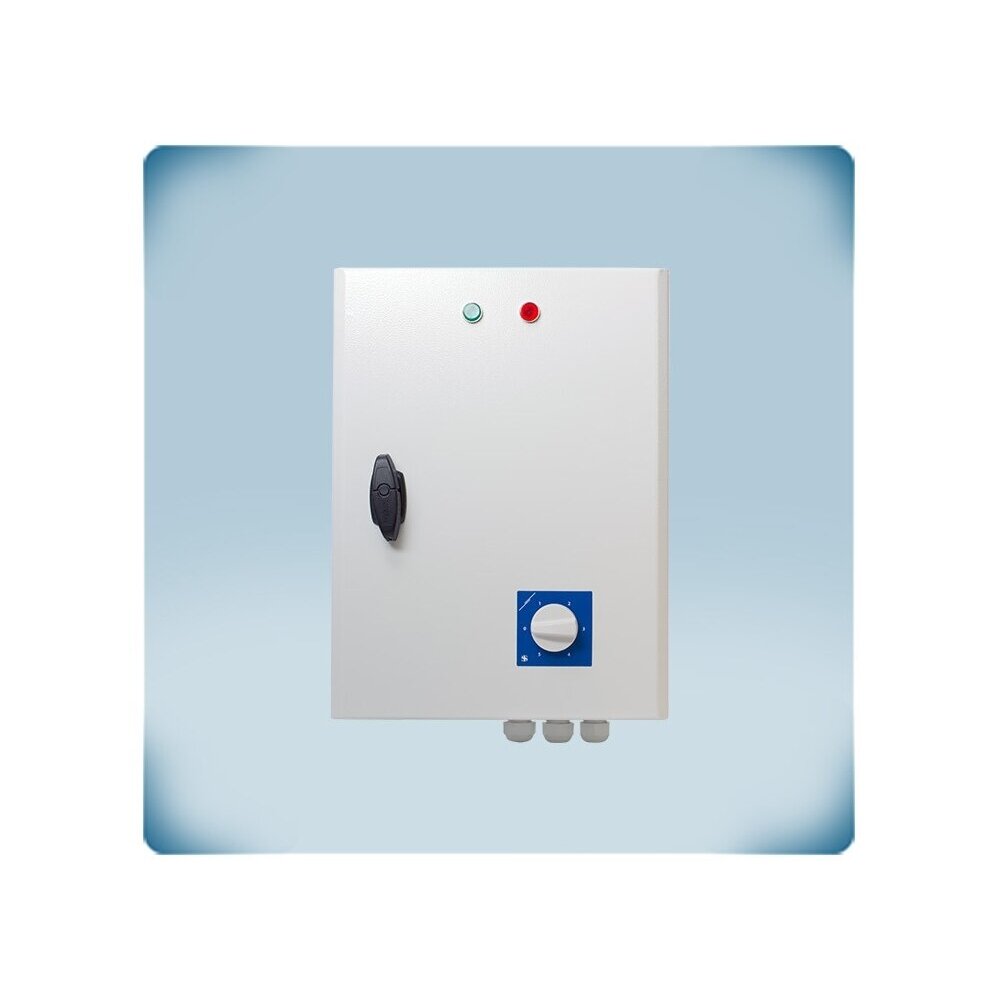

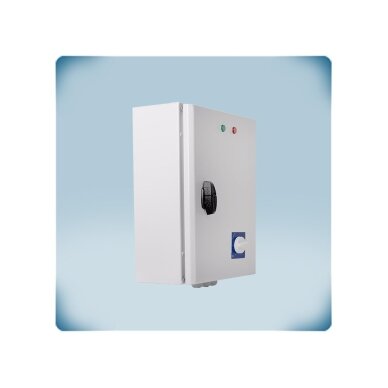

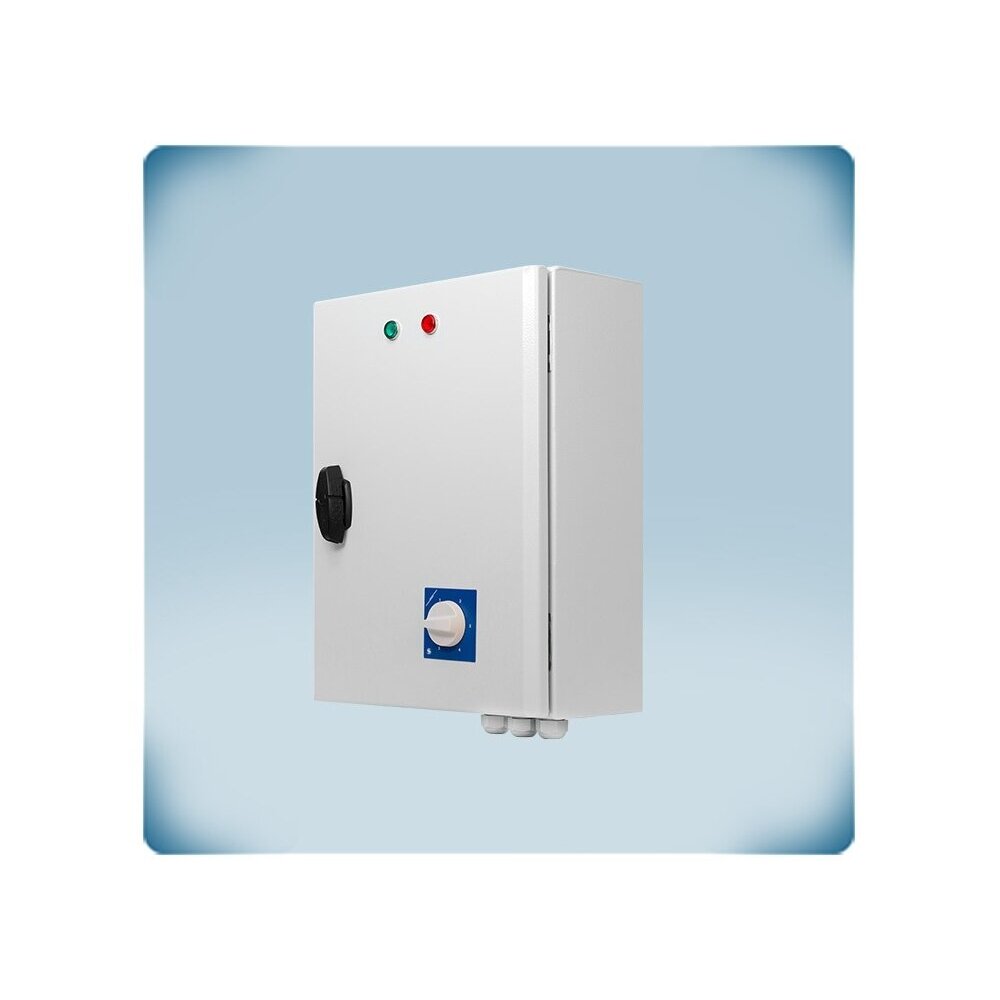

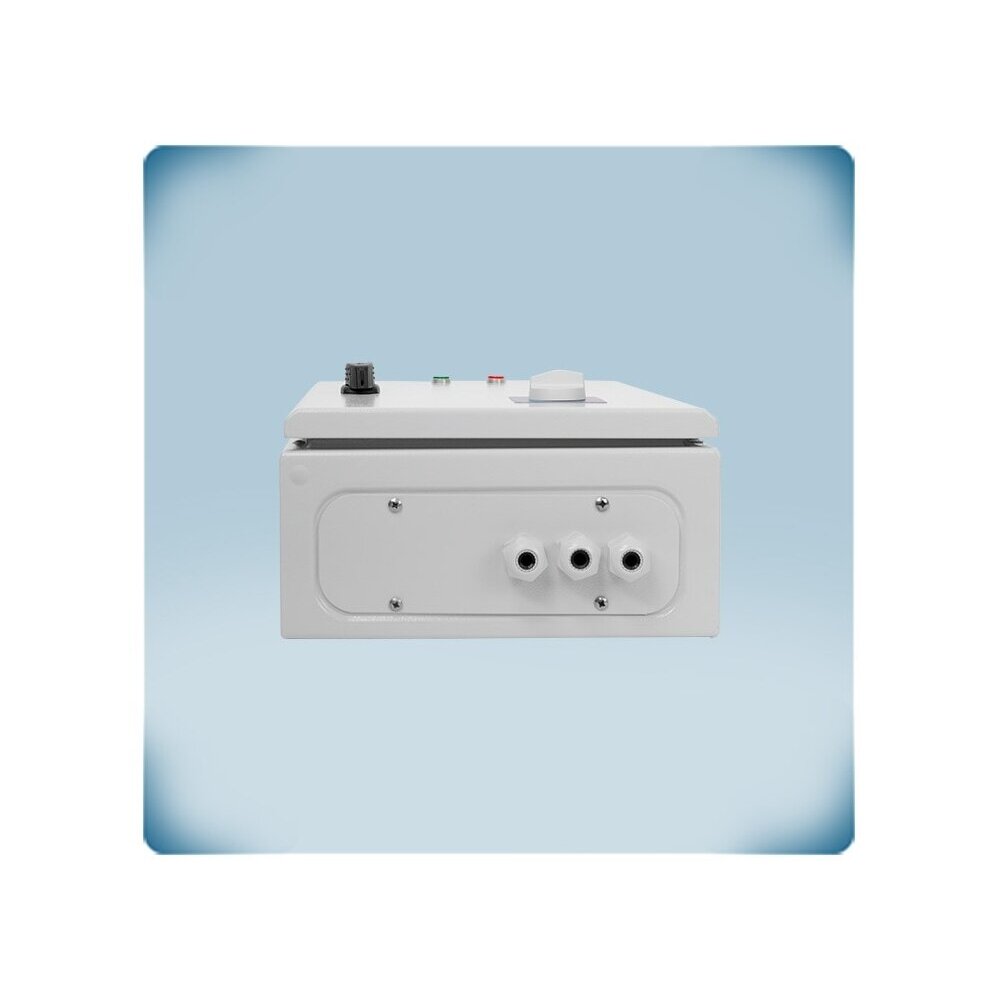

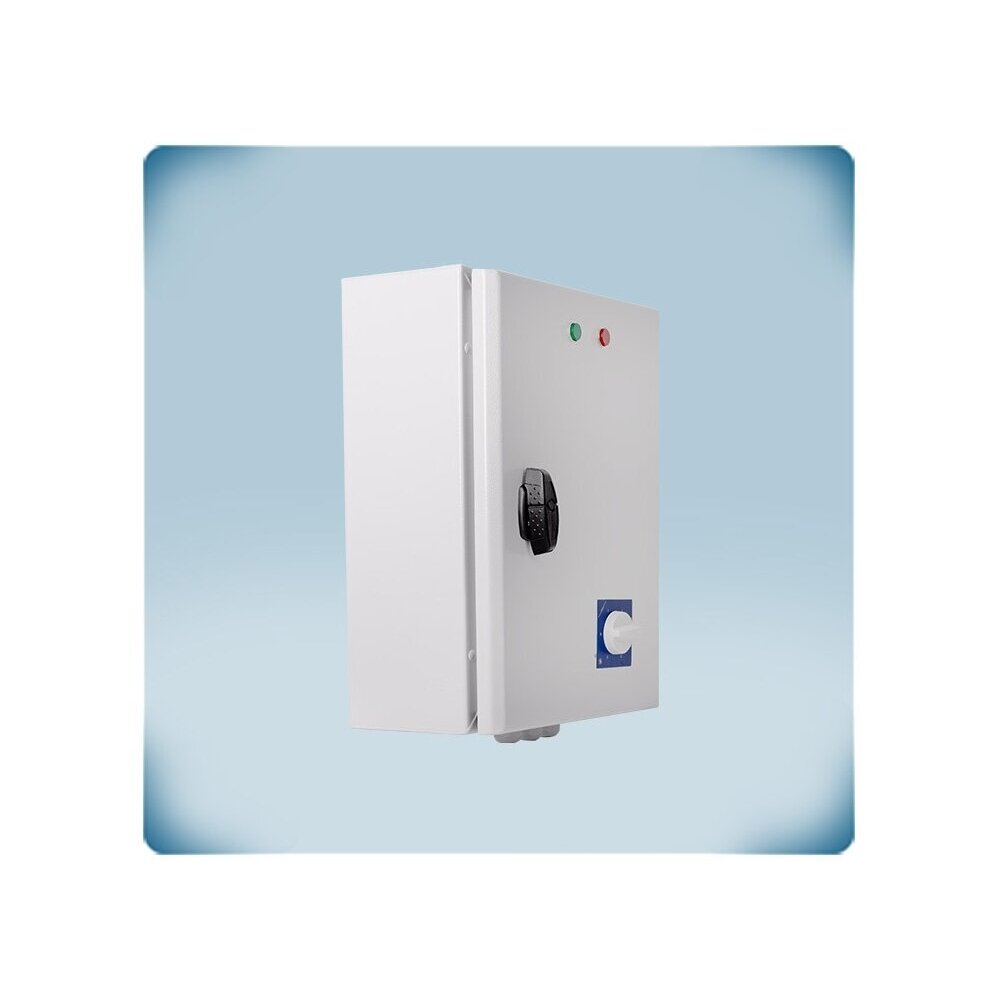

    Трансформаторный регулятор скорости двигателя трёхфазного вентилятора с тепловой защитой | 6A | 400VAC | накладной | IP54 | Sentera Controls | STTA4-60L40

    Артикул: STTA4-60L40
    Задать вопрос об этом товаре
    Цена 653.52 € с НДС
    ( 540.10 € без НДС )
    1019.50 € Сэкономьте 365.98 €
    Предложение действует до 2026-12-31
    Не подходит цена? Предложи свою!
  • Описание

    Трансформаторный регулятор скорости двигателя трёхфазного вентилятора с тепловой защитой | 6A | 400VAC | накладной | IP54 | Sentera Controls | STTA4-60L40

    STTA4-60L40 – Sentera Controls трансформаторный регулятор скорости для трёхфазных двигателей вентиляторов 400 VAC до 6 A с тепловой защитой двигателя (диапазон настройки 6,3–10 A), клеммами TK, аварийным выходом и контактами внешнего включения / выключения.

    Главное:
    Регулятор для случаев, когда защита двигателя в приоритете: ток тепловой защиты настраивается по двигателю, подключаются термоконтакты двигателя, а неисправность сигнализируется аварийным выходом 230 VAC. После пропадания напряжения регулятор запускается автоматически.
    Назначение STTA4-60L40:
    Эта модель предназначена для более мощных вентиляторов (до 6 A) – крышных или канальных вентиляторов на складах, в мастерских, залах или для группы вентиляторов.
    Макс. ток двигателя
    6 A
    Тепловая защита
    6,3–10 A (диапазон настройки)
    Сигналы
    TK, авария 230 VAC / 1 A, NO/NC
    Питание / защита
    3×400 VAC + N; IP54

    Принцип работы

    Регулятор монтируется на стене. Питание 3×400 VAC подключается к R, S, T и N, двигатель – к U, V, W, термоконтакты двигателя – к TK, аварийный сигнал – к AL, а внешний контакт включения / выключения – к клеммам NC или NO.

    Основа регулятора – автотрансформатор с несколькими отводами (ступенями). При повороте ручки двигатель переключается на другой отвод, поэтому выходное напряжение изменяется ступенями, а не плавно. Напряжения регулируемого выхода версии L40: 0 – 130 – 180 – 230 – 300 – 400 VAC; версии L50 (модель 14 A) – 0 – 170 – 220 – 260 – 300 – 400 VAC (отвод 130 VAC имеется, но не подключён). Положение 0 – двигатель выключен.

    Выходное напряжение СИНУСОИДАЛЬНОЕ – без фазовой отсечки, как в электронных регуляторах. Поэтому двигатель работает тихо даже на низкой скорости, не нагревается из-за высших гармоник и не создаёт помех другому оборудованию. Это решение для двигателей, которые при управлении электронным регулятором гудят или зудят.

    Тепловая защита настраивается в диапазоне 6,3–10 A по номинальному току двигателя. Вместе с термоконтактами двигателя (TK) это двойная защита двигателя; неисправность передаётся аварийным выходом 230 VAC / 1 A. После пропадания питания регулятор снова запускается автоматически. Примечание инженера: при снижении напряжения у асинхронного AC-двигателя растёт скольжение, поэтому экономия энергии меньше, чем с EC-вентилятором или преобразователем частоты. Сильная сторона трансформаторного регулятора – надёжность, тишина и простота, а не максимальная эффективность.

    Чем полезен STTA4-60L40?
    Ступенчатое тихое управление скоростью, регулируемая тепловая защита двигателя, TK, аварийный сигнал и дистанционное включение в одном корпусе IP54 – меньше компонентов в щите и более простая схема.

    Технические характеристики

    Тип товара Трансформаторный регулятор скорости двигателя трёхфазного вентилятора с тепловой защитой
    Производитель / код Sentera Controls / STTA4-60L40
    Серия STTA4 (1,5 / 2,5 / 4 / 6 / 8 / 11 / 14 A)
    Напряжение питания 3×400 VAC, 50–60 Hz, с нейтралью (R, S, T, N)
    Макс. ток двигателя 6 A
    Регулируемый выход (U, V, W) 0 – 130 – 180 – 230 – 300 – 400 VAC (положения 0–5), синусоидальное напряжение
    Диапазон настройки тепловой защиты 6,3–10 A
    Нерегулируемый выход (L1) 230 VAC, 50–60 Hz; в технических данных указано 1 A, в описании клемм – 2 A (рассчитывайте на 1 A)
    Аварийный выход (AL) 230 VAC, 1 A
    Защита двигателя Клеммы TK для термоконтактов двигателя
    Внешнее включение / выключение Входы контактов NC и NO
    Запуск после пропадания напряжения Автоматический
    Управление 5-позиционный поворотный переключатель с положением выключения
    Индикация Синий LED – устройство включено
    Корпус Металлический, порошковая окраска RAL 7035
    Класс защиты IP54 (EN 60529), только для использования в помещениях
    Рабочая среда -20…+35 °C, 5–95 % rH без конденсации
    Размеры A 300 / B 425 / C 235 / D 255 / E 355 mm (значения букв – по чертежу технического паспорта)
    Упаковка (Д × Ш × В) 440×310×250 mm
    Масса 22 kg (нетто)
    Соответствие LVD 2014/35/ЕС, EMC 2014/30/ЕС (EN 61326), WEEE 2012/19/ЕС, RoHS 2011/65/ЕС

    Документация производителя

    ✔ Рекомендует Elektrotechnikos sprendimai

    Оригинальная документация производителя – технические данные, схемы подключения и инструкции по монтажу.

    Основные функции

    • Регулируемая тепловая защита – диапазон настройки 6,3–10 A – защита подстраивается под конкретный двигатель.
    • Клеммы TK – подключение термоконтактов двигателя.
    • Аварийный выход 230 VAC / 1 A – сигнал неисправности для лампы, сирены или BMS.
    • Входы NO / NC – включение и выключение от термостата, таймера или автоматики.
    • Автоматический запуск – после пропадания напряжения вентиляция восстанавливается сама.
    • Синусоидальное выходное напряжение – тихая работа двигателя на всех 5 ступенях.

    Где применяется?

    • Промышленные системы вентиляции с трёхфазными вентиляторами
    • Объекты, где требуется защита двигателя и сигнал неисправности
    • Производственные, складские и сельскохозяйственные здания
    • Постоянно работающие вытяжные вентиляторы

    Использование по необходимости

    Для электрика.
    Защита двигателя, TK и авария уже встроены – меньше отдельных аппаратов в щите.
    Для интегратора автоматики.
    Входы NO / NC и аварийный сигнал 230 VAC легко связываются с BMS или термостатом.
    Для владельца объекта.
    Двигатель защищён от перегрева и перегрузки, о неисправности сообщается сразу.

    Руководство по применению: как используется на практике

    Типичные применения STTA4-60L40:

    Объект Что подключается Результат Примечание монтажника
    Вытяжной вентилятор в производственном цехе Двигатель → U, V, W; TK → клеммы TK Двигатель защищён и от перегрева, и от превышения установленного тока Тепловую защиту настройте по номинальному току двигателя (6,3–10 A)
    Операторская, BMS AL → сигнальная лампа или вход BMS Неисправность видна сразу Нагрузка аварийного выхода – до 1 A
    Вентиляция по температуре Контакт термостата → вход NO Вентилятор включается при повышении температуры Выберите скорость ручкой
    Редко посещаемый объект Обычное питание R, S, T, N После пропадания напряжения вентилятор запускается сам Удобно для удалённых объектов

    Как подобрать ток регулятора

    Номинальный ток двигателя (-ей) Рекомендуемая модель
    до 1,5 A STTA4-15L40 (1,5 A)
    1,5–2,5 A STTA4-25L40 (2,5 A)
    2,5–4 A STTA4-40L40 (4 A)
    4–6 A STTA4-60L40 (6 A) ← эта модель
    6–8 A STTA4-80L40 (8 A)
    8–11 A STTA4110L40 (11 A)
    11–14 A STTA4140L50 (14 A)
    Правило: макс. ток регулятора ≥ номинального тока двигателя (см. табличку двигателя). При подключении нескольких вентиляторов – двигатели одного типа, их номинальные токи суммируйте. Модель с запасом выбирайте, если ток двигателя близок к пределу модели или вентилятор часто работает на максимальной ступени. Настройку тепловой защиты выбирайте по номинальному току двигателя.
    Когда выбрать другое решение: без регулируемой тепловой защиты – STRA4 (TK, NO/NC, авария) или STRS4 (TK); для управления сигналом 0-10 VDC – STVS4; для двух скоростей – SC2A4 или ST2R4; для простейшего управления – STR-4.

    Преимущества

    • Регулируемая тепловая защита двигателя
    • Клеммы TK
    • Аварийный выход 230 VAC / 1 A
    • Входы внешнего управления NO / NC
    • Автоматический запуск после пропадания напряжения
    • Синусоидальное выходное напряжение

    Недостатки / ограничения

    • Ток нерегулируемого выхода L1 в техническом паспорте указан неодинаково (1 A / 2 A) – рассчитывайте на 1 A
    • Скорость меняется только ручкой – аналогового входа нет
    • Ступенчатое (не плавное) регулирование – скорость выбирается из фиксированных напряжений
    • Большой вес и габариты по сравнению с электронными регуляторами
    • Только для использования в помещениях, рабочая температура до +35 °C
    • Не подходит для EC-вентиляторов и двигателей, управляемых преобразователем частоты

    Указания по безопасности и монтажу

    • Монтаж и подключение выполняет квалифицированный электрик при отключённом питании.
    • Обязательно подключите защитное заземление (PE).
    • Проверьте, подходит ли двигатель для регулирования напряжением и не превышает ли его номинальный ток 6 A.
    • Для питания необходима нейтраль (N).
    • Тепловую защиту настройте по номинальному току двигателя, не выше.
    • К входам NO / NC подключайте только сухие контакты.
    • Устройство тяжёлое – крепите к несущей стене или конструкции подходящим крепежом.
    • Предназначен только для использования в помещениях (-20…+35 °C, без конденсации); оставьте место для охлаждения.

    Краткое руководство по выбору

    6 A
    3×400 VAC
    Тепловая защита 6,3–10 A
    TK
    Авария
    IP54
    Подходит, когда нужно:
    • трёхфазный вентилятор до 6 A с регулируемой тепловой защитой;
    • объекты, где нужны сигнал неисправности и дистанционное включение;
    • автоматического восстановления работы после пропадания напряжения.
    Проверьте перед использованием:
    • номинальный ток двигателя – попадает ли он в диапазон тепловой защиты 6,3–10 A;
    • есть ли у двигателя термоконтакты (TK);
    • место монтажа (22 кг, до +35 °C).
    Важное напоминание: STTA4-60L40 не управляет EC-вентиляторами; скорость переключается ступенчато ручкой.

    FAQ

    На какой ток настраивается тепловая защита?
    В этой модели – в диапазоне 6,3–10 A, по номинальному току двигателя.
    Запустится ли после пропадания напряжения?
    Да, в техническом паспорте указан автоматический перезапуск.
    Для чего предназначен аварийный выход?
    Для сигнала неисправности: 230 VAC, до 1 A – для лампы, сирены или BMS.
    Чем отличается от STRA4?
    STTA4 имеет регулируемую тепловую защиту с диапазоном настройки и автоматический перезапуск после пропадания напряжения.
    Какие напряжения получает двигатель?
    0, 130, 180, 230, 300 и 400 VAC.

    Трансформаторный регулятор скорости двигателя трёхфазного вентилятора с тепловой защитой | 6A | 400VAC | накладной | IP54 | Sentera Controls | STTA4-60L40

    Sentera STTA4-60L40 – трансформаторный регулятор скорости трёхфазного вентилятора до 6 A с тепловой защитой (6,3–10 A), TK, аварийным выходом, входами NO/NC, 3×400 VAC, 5 ступеней, синусоидальное напряжение, IP54.
