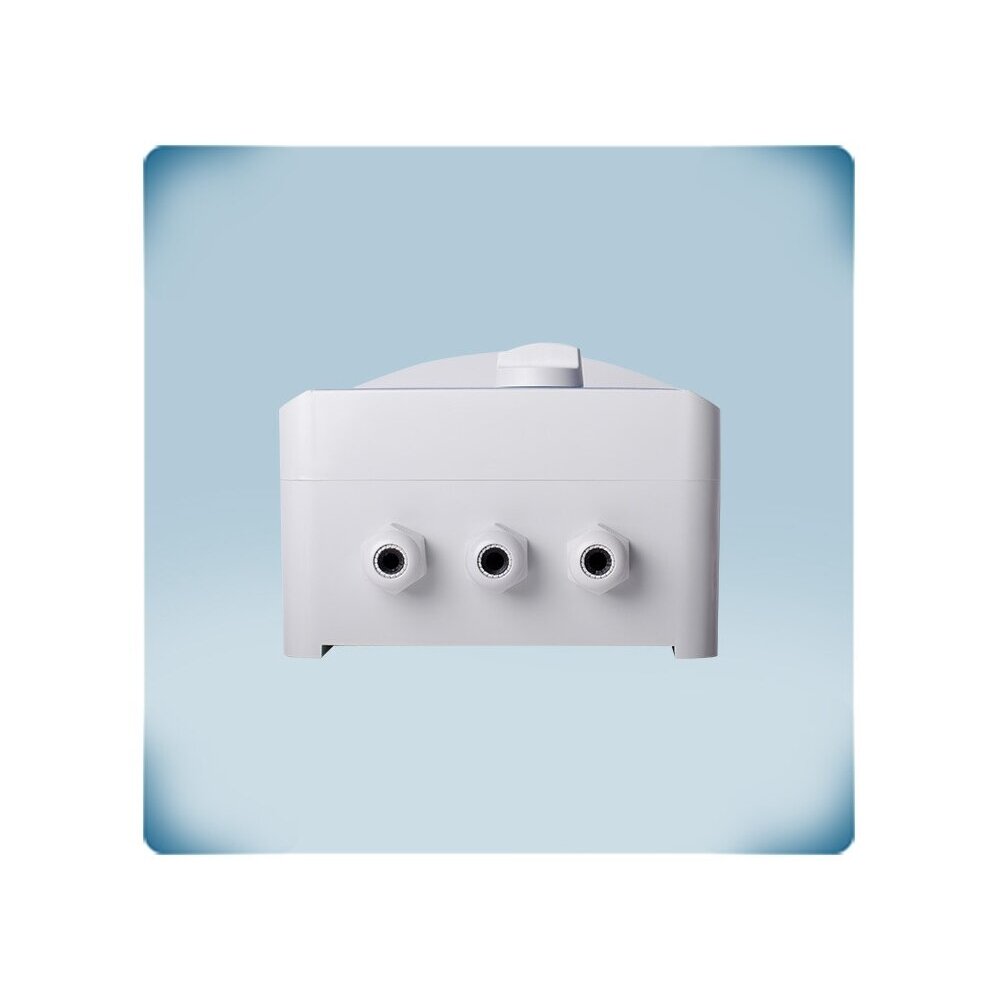

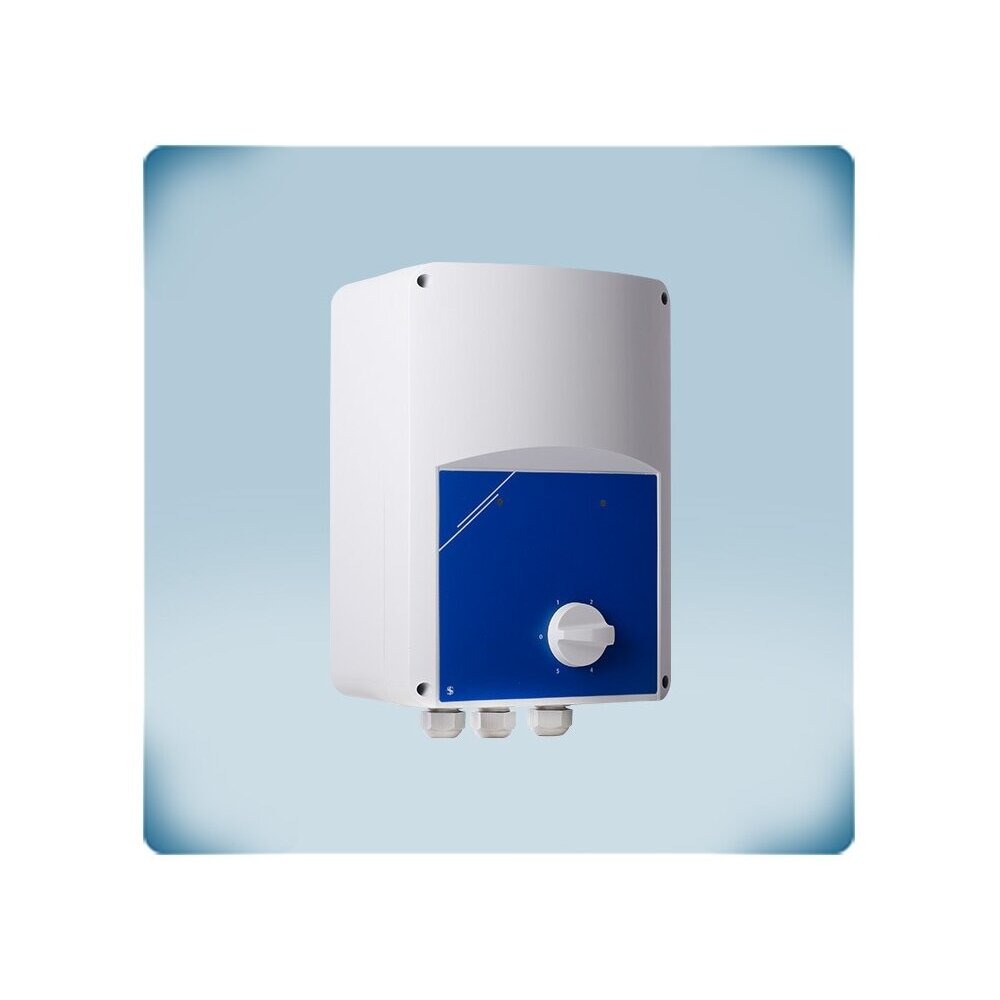

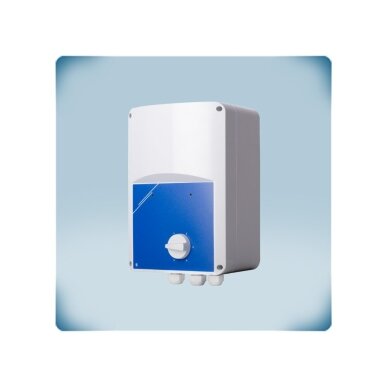

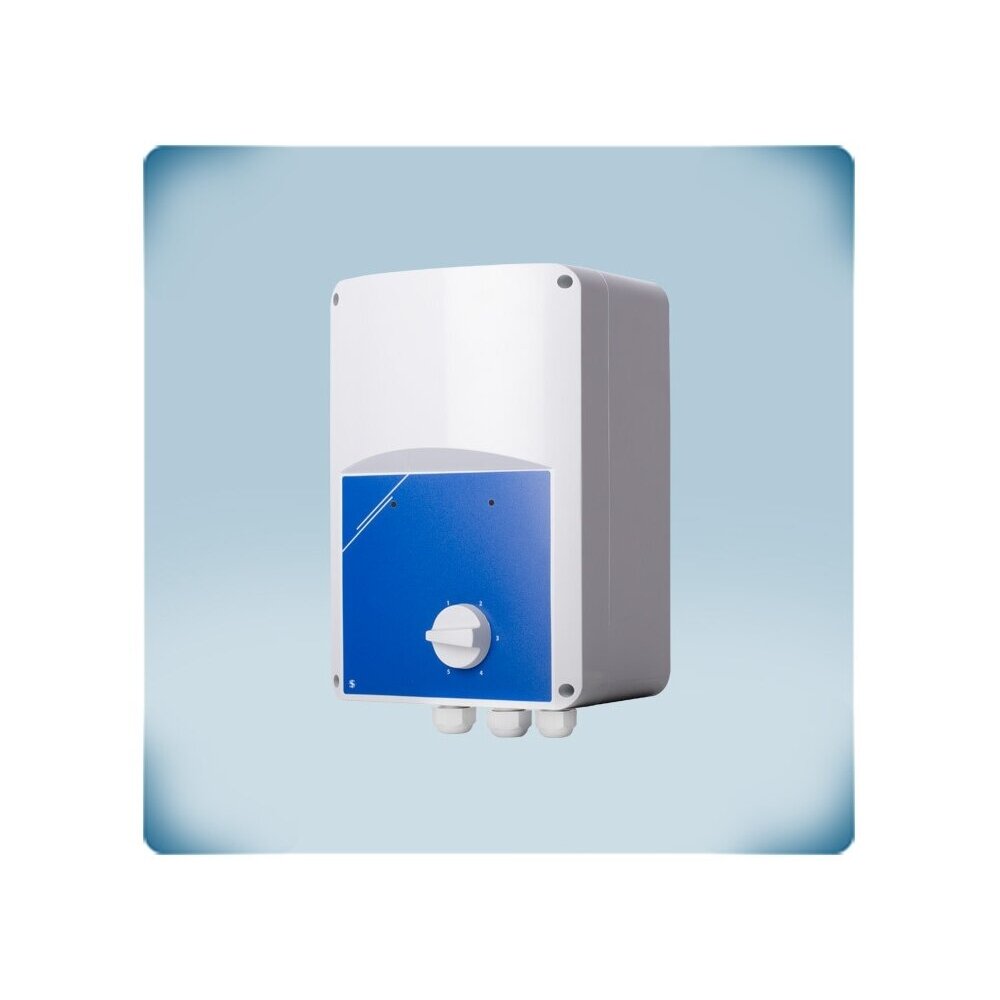

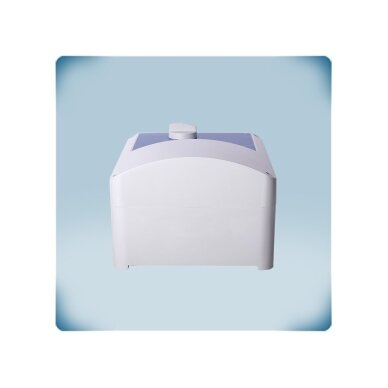

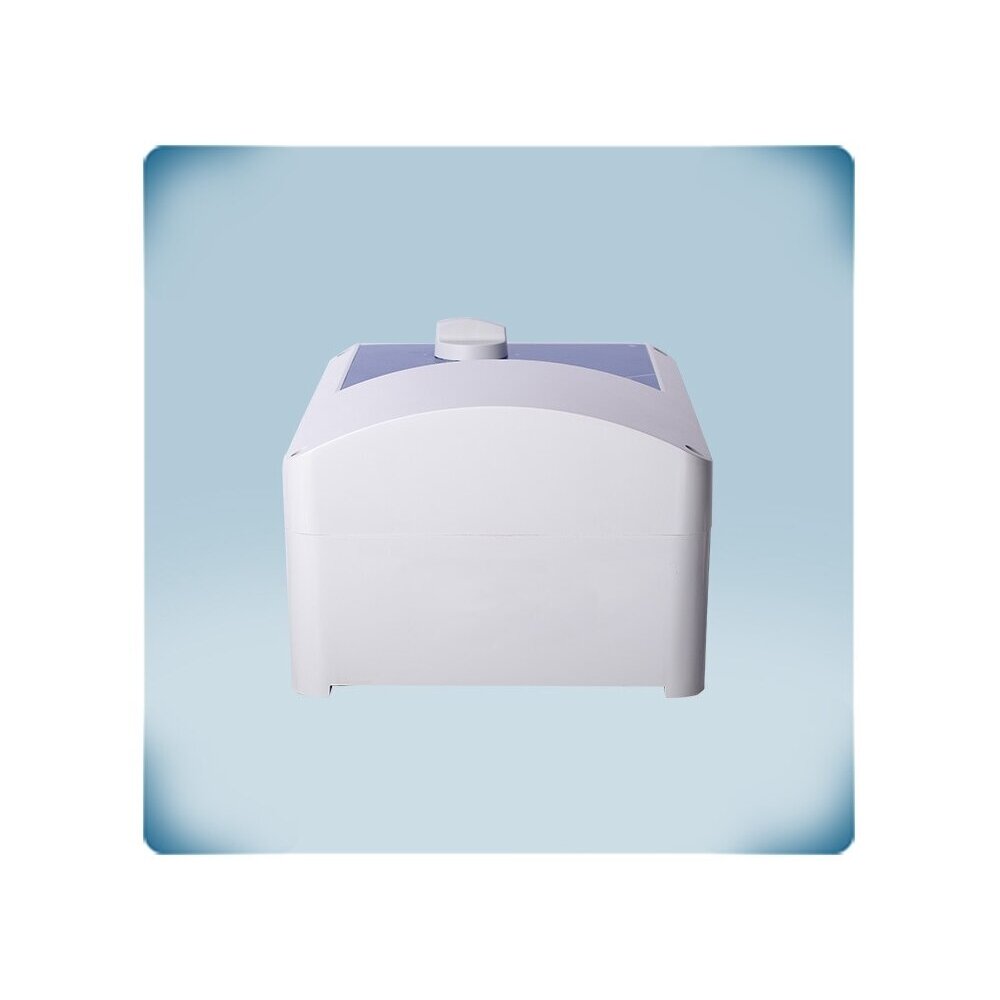

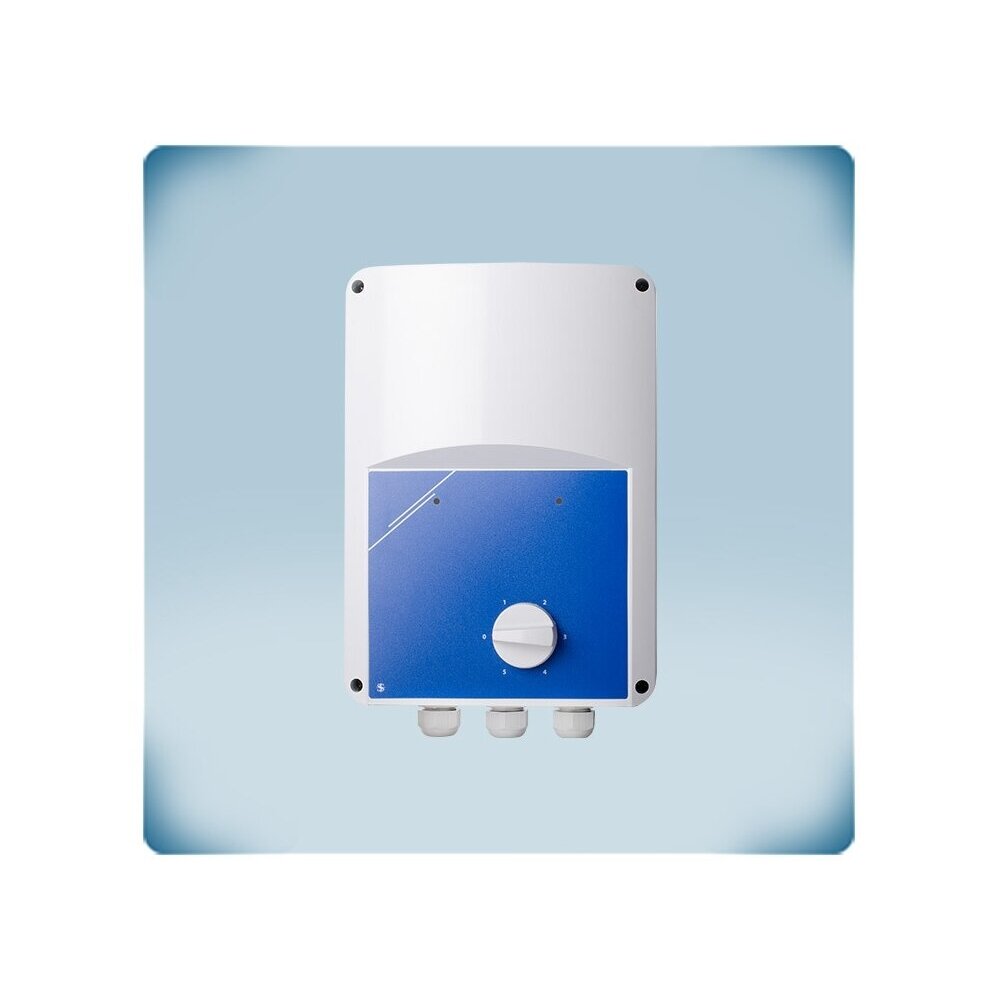

    Трансформаторный регулятор скорости двигателя вентилятора с блокировкой газового клапана по воздушному потоку | TK | 3,5A | 230VAC | накладной | IP54 | Sentera Controls | SFPR1-35L22

    Артикул: SFPR1-35L22
    Задать вопрос об этом товаре
    Цена 245.16 € с НДС
    ( 202.61 € без НДС )
    382.46 € Сэкономьте 137.30 €
    Предложение действует до 2026-12-31
    Не подходит цена? Предложи свою!
  • Описание

    Трансформаторный регулятор скорости двигателя вентилятора с блокировкой газового клапана по воздушному потоку | TK | 3,5A | 230VAC | накладной | IP54 | Sentera Controls | SFPR1-35L22

    SFPR1-35L22 – трансформаторный регулятор скорости вентилятора Sentera Controls с контролем потока для однофазных двигателей 230 VAC с регулированием напряжением до 3,5 A. Скорость задаётся 5-ступенчатым переключателем, а контакт датчика потока или реле давления управляет релейным выходом для газового клапана или привода. Имеет клеммы TK для тепловой защиты двигателя.

    Главное:
    Регулятор не только изменяет скорость вентилятора, но и подтверждает, что поток действительно есть: релейный выход (напр., для газового клапана) включается только тогда, когда контакт датчика потока или давления замыкается в течение 60 s после пуска. Это простая блокировка «нет потока – нет разрешения».
    Назначение SFPR1-35L22:
    Эта модель предназначена для более мощных вентиляторов (до 3,5 A) – крышных или канальных вентиляторов на складах, в мастерских, залах или для группы вентиляторов.
    Макс. ток двигателя
    3,5 A
    Контроль потока
    Вход FL + реле COM/NO/NC
    Управление
    5 ступеней, 110–230 VAC
    Защита
    IP54, клеммы TK

    Принцип работы

    Регулятор монтируется на стене в помещении. Подключаются питание 230 VAC (L, N, PE), двигатель (U, N), термоконтакты двигателя (TK), контакт датчика потока или реле давления (FL), контакт дистанционного включения или термостата (вход NC) и релейный выход COM / NO / NC.

    Сердце регулятора – автотрансформатор с несколькими отводами (ступенями). Каждая ступень подаёт на двигатель своё фиксированное напряжение, а выходное напряжение остаётся СИНУСОИДАЛЬНЫМ, как в сети. Благодаря этому двигатель работает тихо даже на низкой скорости – трансформаторный регулятор подходит и для тех двигателей, которые с электронным (полупроводниковым) регулятором гудят или нагреваются.

    Ручным 5-позиционным переключателем выбирается выходное напряжение 110 – 140 – 170 – 190 – 230 VAC; в положении 0 регулятор выключен (отвод 80 VAC имеется, но с завода не подключён – другие напряжения можно выбрать, изменив внутреннее подключение проводов). Нерегулируемый выход L1 (230 VAC / 2 A) активен во всех рабочих положениях.

    После пуска вентилятора регулятор ожидает подтверждения потока: если контакт FL замыкается в течение 60 s, включается реле (230 VAC / 2 A) для управления газовым клапаном или приводом. Клеммы TK защищают двигатель от перегрева. Регулирование ступенчатое, не плавное: скорость изменяется скачками между фиксированными напряжениями. Примечание инженера: скорость на каждой ступени зависит от характеристик двигателя и вентилятора, поэтому после пуска стоит проверить, уверенно ли запускается двигатель на самой низкой используемой ступени.

    Чем полезен SFPR1-35L22?
    Регулирование скорости вентилятора и блокировка по подтверждению потока в одном корпусе IP54 – не нужен отдельный контроллер или реле времени.

    Технические характеристики

    Тип товара Трансформаторный регулятор скорости вентилятора с контролем потока
    Производитель / код Sentera Controls / SFPR1-35L22
    Серия SFPR1 (3,5 / 5 / 7,5 / 10 / 12 A)
    Напряжение питания 230 VAC ±10 %, 50–60 Hz
    Макс. ток двигателя 3,5 A
    Ступени выходного напряжения 0 – 110 – 140 – 170 – 190 – 230 VAC ±5 % (отвод 80 VAC не подключён)
    Форма выходного напряжения Синусоидальное (автотрансформатор)
    Управление 5-позиционный переключатель + положение выключения
    Контроль потока Вход FL для датчика потока или реле давления; подтверждение в течение 60 s после пуска
    Выход реле COM / NO / NC, 230 VAC / 2 A (для газового клапана или привода)
    Тепловая защита двигателя Клеммы TK
    Дистанционное включение / термостат Вход NC
    Нерегулируемый выход L1 230 VAC / 2 A
    Индикация Зелёный LED – устройство включено
    Предохранитель 5×20 mm, T-5,0 A-H
    Корпус пластик ABS, UL94-V0, серый RAL 7035
    Класс защиты IP54 (EN 60529), только для использования в помещениях
    Рабочая среда -20…+35 °C, 5–95 % rH без конденсации
    Диаметр кабеля 8–13 mm
    Размеры A 200 × B 305 × C 155 mm (крепёжные D 183 / E 236 mm)
    Масса 5,00 kg нетто / 5,75 kg брутто
    Соответствие LVD 2014/35/ЕС, EN 61000-6-1, EN 61558-2-13, RoHS 2011/65/ЕС, WEEE 2012/19/ЕС

    Документация производителя

    ✔ Рекомендует Elektrotechnikos sprendimai

    Оригинальная документация производителя – технические данные, схемы подключения и инструкции по монтажу.

    Основные функции

    • Подтверждение потока – реле включается только при замыкании контакта датчика потока или давления в течение 60 с после пуска.
    • Выход реле COM / NO / NC – для газового клапана или привода, 230 VAC / 2 A.
    • 5-ступенчатое ручное управление – 110–230 VAC, с положением выключения.
    • Защита TK – подключение термоконтактов двигателя.
    • Дистанционное включение или термостат – через вход NC.
    • Нерегулируемый выход L1 – 230 VAC / 2 A для заслонки или другого устройства.

    Где применяется?

    • Системы, в которых газовый клапан или привод можно включить только при наличии потока от вентилятора
    • Вытяжная вентиляция с контролем потока или давления
    • Промышленные и технические помещения
    • Вентиляторы с однофазными AC-двигателями и контактами TK

    Использование по необходимости

    Для электрика.
    Все элементы блокировки в одном корпусе: вход FL, реле COM/NO/NC, TK и PE.
    Для монтажника систем отопления и вентиляции.
    Простая логика «поток → разрешение» без отдельного контроллера.
    Для владельца объекта.
    Клапан или привод не включится, пока вентилятор не создаст поток.

    Руководство по применению: как используется на практике

    Типичные применения SFPR1-35L22:

    Объект Что подключается Результат Примечание монтажника
    Вентилятор с блокировкой газового клапана Реле давления → FL; газовый клапан → COM / NO Клапан открывается только после подтверждения потока Поток должен быть подтверждён в течение 60 с
    Двигатель с термоконтактами TK двигателя → TK Двигатель защищён от перегрева Подключайте по схеме производителя
    Управление термостатом NC-контакт термостата → вход NC Вентилятор включается / останавливается по температуре Подключайте беспотенциальный контакт
    Вентилятор с заслонкой Привод заслонки → L1, N Заслонка получает питание вместе с вентилятором Нагрузка L1 – до 2 A

    Как подобрать ток регулятора

    Номинальный ток двигателя (-ей) Рекомендуемая модель
    до 3,5 A SFPR1-35L22 (3,5 A) ← эта модель
    3,5–5 A SFPR1-50L22 (5 A)
    5–7,5 A SFPR1-75L22 (7,5 A)
    7,5–10 A SFPR1100L22 (10 A)
    10–12 A SFPR1130L22 (12 A)
    Правило: макс. ток регулятора ≥ номинального тока двигателя (или суммы нескольких двигателей) по табличке двигателя. Для трансформаторного регулятора пусковой ток двигателя уже учтён производителем, дополнительный запас не нужен. Несколько вентиляторов подключайте только с AC-двигателями одного типа, регулируемыми напряжением.
    Когда выбрать другое решение: контроль потока не нужен – серия SC2A1 (две скорости, TK) или ST2R1 (с таймером); скорость по температуре – серия GTT-1; плавное управление 0-10 VDC или Modbus – электронная серия EVS-1.

    Преимущества

    • Блокировка по подтверждению потока / давления
    • Выход реле COM / NO / NC (230 VAC / 2 A)
    • Синусоидальное выходное напряжение – тихая работа двигателя
    • Защита двигателя TK
    • Дистанционное включение / вход термостата
    • Нерегулируемый выход 230 VAC / 2 A
    • Корпус IP54

    Недостатки / ограничения

    • Ступенчатое, не плавное регулирование
    • Большой вес (5,00 kg) и габариты
    • Нет входа 0-10 VDC и Modbus
    • Только для однофазных AC-двигателей, управляемых напряжением; для EC-вентиляторов не подходит
    • Только для использования в помещениях, до +35 °C
    • Датчик потока или реле давления в комплект не входит

    Указания по безопасности и монтажу

    • Монтаж и подключение выполняет квалифицированный электрик при отключённом питании.
    • Обязательно подключите защитное заземление (PE).
    • Общий номинальный ток подключённых двигателей не должен превышать 3,5 A.
    • Заменяйте предохранитель только на такой же по типу и номинальному току, указанный в техническом паспорте.
    • Регулятор предназначен только для использования в помещениях (-20…+35 °C).
    • Нагрузка выхода реле – не более 230 VAC / 2 A.
    • Блокировку газового оборудования проектируйте и согласовывайте в соответствии с требованиями производителя газового оборудования и действующими правилами.

    Краткое руководство по выбору

    3,5 A
    230 VAC
    Контроль потока
    TK
    IP54
    Подходит, когда нужно:
    • вентилятор до 3,5 A с блокировкой по подтверждению потока;
    • управление газовым клапаном или приводом только при наличии потока;
    • тихое регулирование синусоидальным напряжением.
    Проверьте перед использованием:
    • номинальный ток двигателя и регулируется ли он напряжением;
    • тип контакта датчика потока или реле давления;
    • ток клапана или привода (реле до 2 A);
    • температуру окружающей среды (до +35 °C).
    Важное напоминание: SFPR1-35L22 не управляет EC-вентиляторами и трёхфазными двигателями; датчик потока в комплект не входит.

    FAQ

    Как работает контроль потока?
    К клеммам FL подключается контакт датчика потока или реле давления. Если он замыкается в течение 60 s после пуска, включается реле газового клапана или привода.
    Какие ступени скорости?
    110, 140, 170, 190 и 230 VAC, а также положение выключения; другие напряжения можно выбрать, изменив внутреннее подключение проводов.
    Входит ли датчик в комплект?
    Нет, датчик потока или реле давления подбираются отдельно.
    Можно ли управлять термостатом?
    Да, NC-контакт термостата или дистанционного выключателя подключается к входу дистанционного включения.

    Трансформаторный регулятор скорости двигателя вентилятора с блокировкой газового клапана по воздушному потоку | TK | 3,5A | 230VAC | накладной | IP54 | Sentera Controls | SFPR1-35L22

    Sentera SFPR1-35L22 – трансформаторный регулятор скорости вентилятора с контролем потока, до 3,5 A, 230 VAC, 5 ступеней 110–230 VAC, релейный выход для газового клапана, защита TK, IP54.
