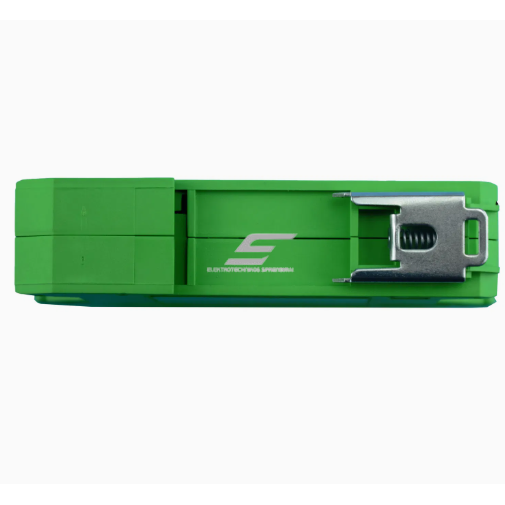

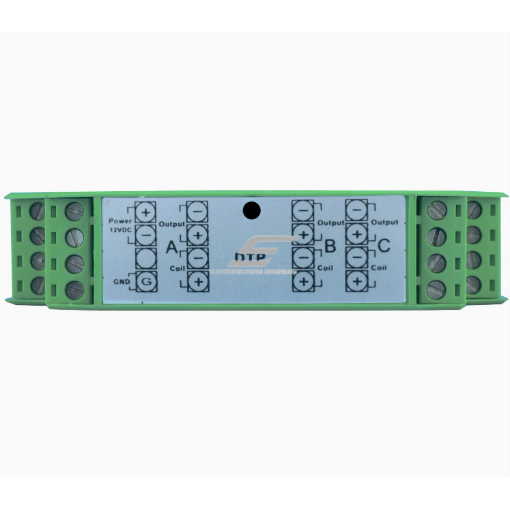

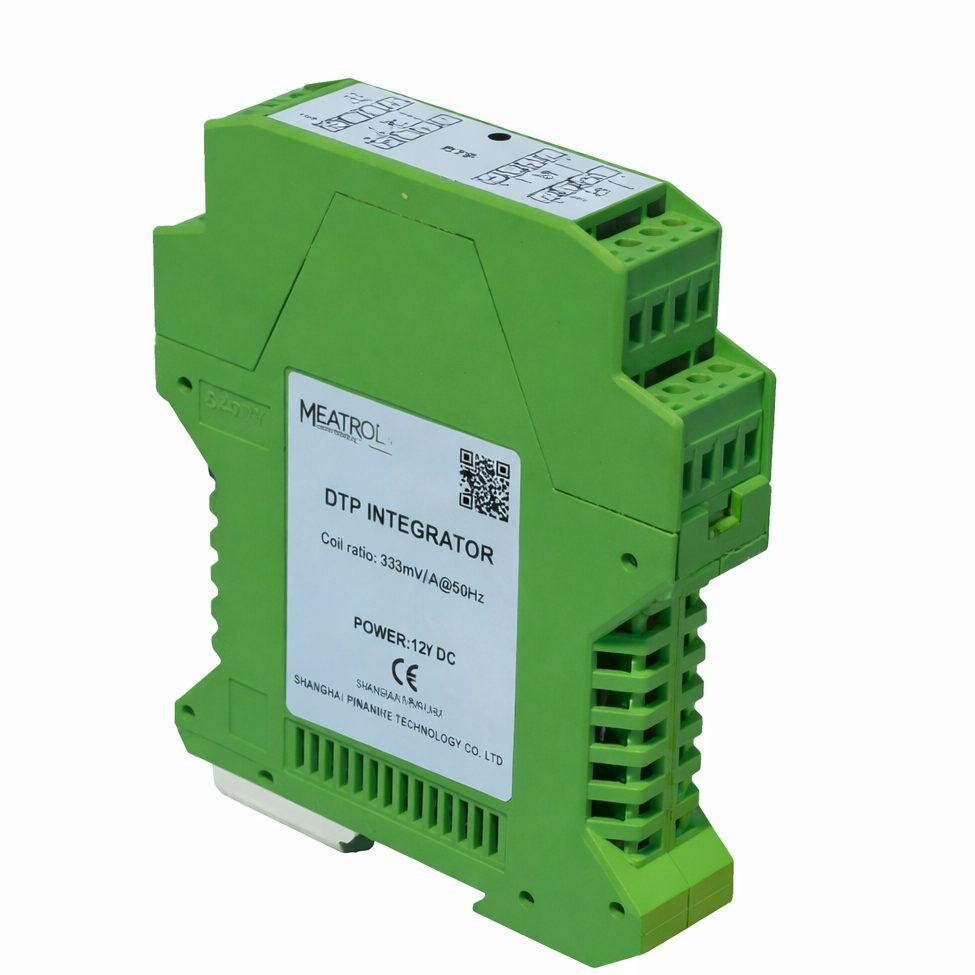

  •   Трёхфазный интегратор катушки Роговского для DIN-рейки | 6000 A | 85 мВ/кА @50 Гц | 5 Вт | 333 мВ AC | Для измерения переменного тока | ATP40
      Трёхфазный интегратор катушки Роговского для DIN-рейки | 6000 A | 85 мВ/кА @50 Гц | 5 Вт | 333 мВ AC | Для измерения переменного тока | ATP40 1
      Трёхфазный интегратор катушки Роговского для DIN-рейки | 6000 A | 85 мВ/кА @50 Гц | 5 Вт | 333 мВ AC | Для измерения переменного тока | ATP40 2

    Трёхфазный интегратор катушки Роговского для DIN-рейки | 6000 A | 85 мВ/кА @50 Гц | 5 Вт | 333 мВ AC | Для измерения переменного тока | ATP40

    Артикул: ESATP409
    Задать вопрос об этом товаре
    Цена 272.25 € с НДС
    ( 225.00 € без НДС )
    Не подходит цена? Предложи свою!

    Трёхфазный интегратор катушки Роговского промышленного класса, предназначенный для измерения переменного тока (AC) по трём фазам и формирования стандартного выходного сигнала 333 мВ AC RMS. Данная модель особенно подходит для систем учёта электроэнергии, анализа электрических сетей и мониторинга, где требуется низковольтный, безопасный и высокостабильный сигнал, совместимый с современными счётчиками и анализаторами энергии. Монтаж на DIN-рейку обеспечивает простую интеграцию интегратора в распределительные щиты, шкафы автоматики и измерительные панели, сохраняя аккуратную установку и чёткую фазную структуру.

  • Описание

    Технические характеристики

    Тип: Трёхфазный интегратор катушки Роговского
    Модель: ATP40
    Количество фаз: 3 фазы
    Монтаж: DIN-рейка (35 мм)
    Номинальный входной ток: 6000 А
    Выходной сигнал: 333 мВ AC RMS (также поддерживаются версии 40 мА AC RMS)
    Коэффициент передачи катушки: 85 мВ/кА @ 50 Гц
    Точность измерения: ±0,5 % (от 1 % до 100 % номинального тока)
    Частотный диапазон: 30 Гц – 5 кГц
    Питание: 12 В DC или 24 В DC
    Максимальная нагрузка: 20 Ом (на фазу)
    Потребляемая мощность: 5 Вт
    Тип измерения: только переменный ток (AC)

    Функции

    Интеграция трёхфазного сигнала Rogowski в 333 мВ AC RMS
    Безопасный низковольтный выход — идеален для учёта энергии
    Стабильный и линейный сигнал для каждой фазы
    Высокая совместимость с счётчиками и анализаторами энергии
    Аккуратный монтаж на DIN-рейке

    Применение

    Инженер / R&D специалист: Отличный выбор для проектирования трёхфазных систем учёта и мониторинга энергии, особенно при использовании счётчиков с входом 333 мВ. Позволяет отказаться от классических трансформаторов тока и использовать преимущества катушки Роговского.

    Электромонтажник: Корпус для DIN-рейки, чёткое разделение фаз и стандартное питание 24 В DC обеспечивают быструю и безопасную установку в новых или модернизируемых электрощитах.

    Промышленные, энергетические и коммерческие объекты: Используется на подстанциях, заводах, в дата-центрах, торговых центрах и офисных зданиях, где требуется надёжный контроль трёхфазного тока и совместимость с современными измерительными системами.

    Преимущества

    Трёхфазное решение в одном модуле
    Выход 333 мВ AC RMS — безопасный и широко поддерживаемый
    Монтаж на DIN-рейку
    Высокая стабильность и точность измерений

    Недостатки

    Фиксированный номинальный ток
    Предназначен только для измерения AC тока
    Требуется внешнее DC питание
    Не предназначен для лабораторных высокочастотных измерений (до 5 кГц)

    Иллюстративное изображение могло быть создано с использованием ИИ. Внешний вид товара может незначительно отличаться от изображённого. Руководствуйтесь технической спецификацией.
