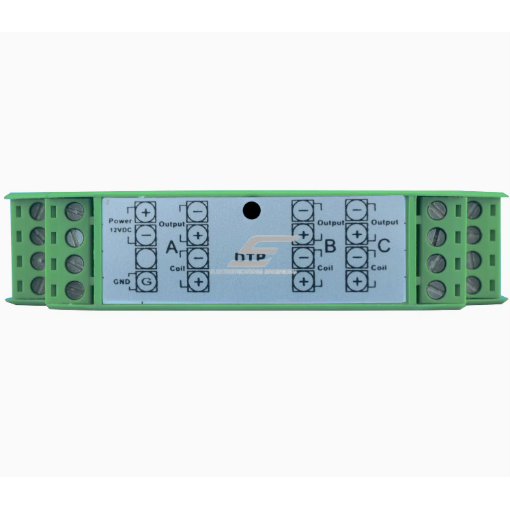

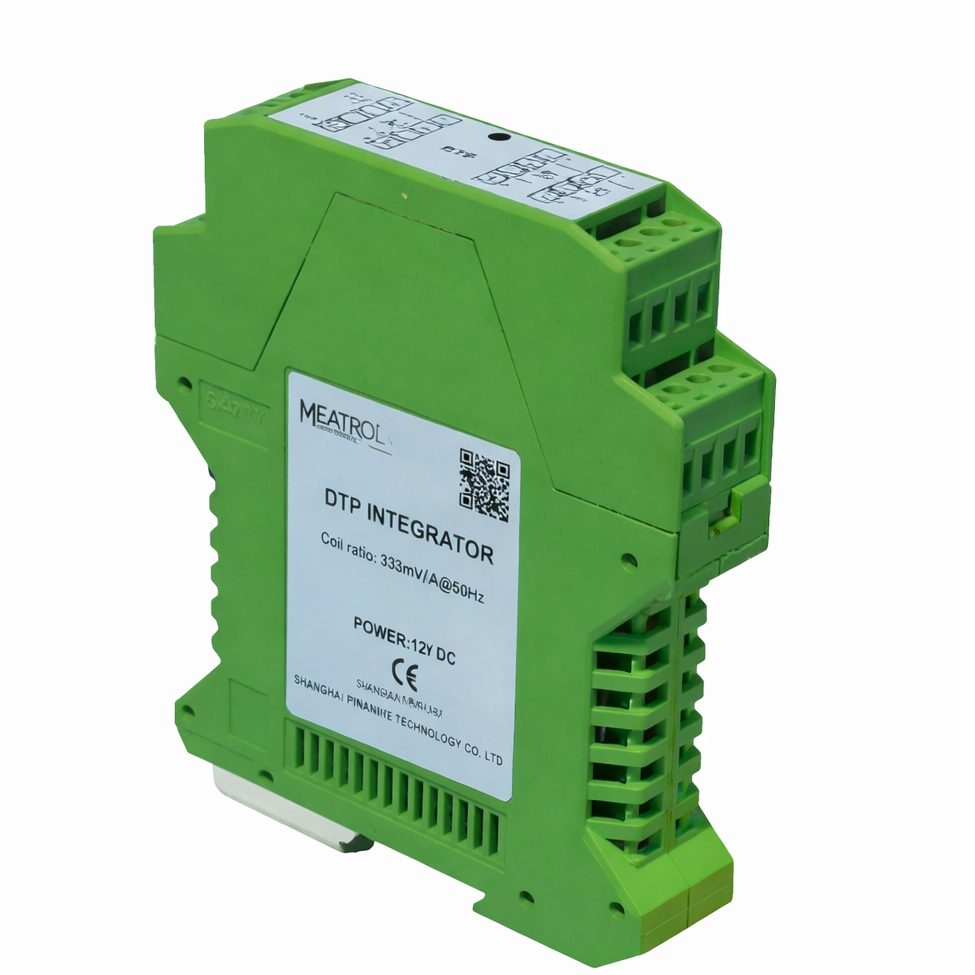

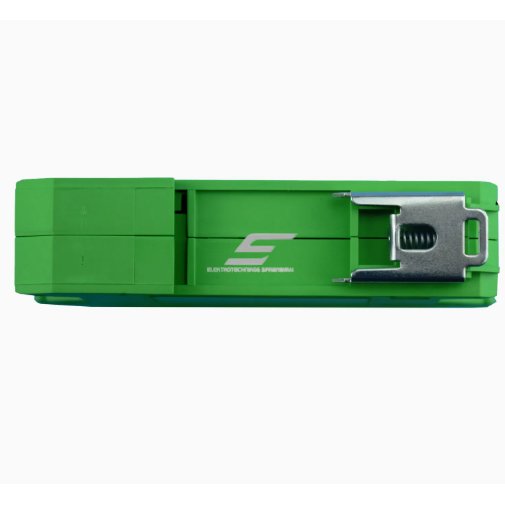

  •   Трёхфазный интегратор катушки Роговского на DIN-рейку | 1000 А | 50 мВ/кА | 4–20 мА | Для измерения переменного тока | DTP.3
      Трёхфазный интегратор катушки Роговского на DIN-рейку | 1000 А | 50 мВ/кА | 4–20 мА | Для измерения переменного тока | DTP.3 1
      Трёхфазный интегратор катушки Роговского на DIN-рейку | 1000 А | 50 мВ/кА | 4–20 мА | Для измерения переменного тока | DTP.3 2

    Трёхфазный интегратор катушки Роговского на DIN-рейку | 1000 А | 50 мВ/кА | 4–20 мА | Для измерения переменного тока | DTP.3

    Артикул: ESDTP.32
    Задать вопрос об этом товаре
    Цена 544.50 € с НДС
    ( 450.00 € без НДС )
    Не подходит цена? Предложи свою!

    Трёхфазный интегратор катушки Роговского промышленного класса, предназначенный для измерения переменного тока (AC) и его преобразования в стандартный аналоговый сигнал 4–20 мА. Данный тип выхода является одним из самых надёжных в промышленности, поэтому подходит для систем автоматизации, мониторинга энергопотребления, BMS и SCADA, где важны устойчивость к помехам и стабильная передача сигнала на большие расстояния. Компактный корпус для монтажа на DIN-рейку обеспечивает простую установку в электрических щитах, сохраняя аккуратную разводку и чёткую структуру трёхфазной системы.

  • Описание

    Технические характеристики

    Тип: Трёхфазный интегратор катушки Роговского
    Модель: DTP.3
    Количество фаз: 3 фазы
    Монтаж: DIN-рейка (35 мм)
    Номинальный входной ток: 1000 А
    Выходной сигнал: 4–20 мА (RMS)
    Коэффициент передачи катушки: 50 мВ/кА
    Точность измерения: ±0,5 % (от 1 % до 100 % номинального тока)
    Полоса частот: 30 Гц – 5 кГц
    Питание: 12 В DC
    Тип измерения: Только переменный ток (AC)
    Конструктивная особенность: Для каждого номинала 100 А максимальное внутреннее выходное напряжение – 1 В (внутренняя шкала)

    Функции

    Трёхфазная интеграция сигнала Rogowski
    Выход 4–20 мА – промышленный стандарт для длинных кабельных линий
    Высокая устойчивость к электромагнитным помехам
    Стабильный и линейный сигнал во всём рабочем диапазоне
    Компактное DIN-решение для профессионального монтажа

    Применение

    Для инженеров / R&D специалистов: Отличный выбор для проектов PLC, SCADA, BMS и промышленных систем управления, где требуется надёжный токовый сигнал 4–20 мА для контроля трёхфазного тока.
    Для электромонтажников: Монтаж на DIN-рейку, понятные клеммы и стандартное питание 12 В DC обеспечивают быструю и безопасную установку в электрических щитах даже при ограниченном пространстве.
    Для промышленных, энергетических и коммерческих объектов: Используется на производственных предприятиях, в распределительных щитах, трансформаторных подстанциях, офисных зданиях и торговых центрах, где требуется надёжное измерение трёхфазного тока и стабильный сигнал для центральной системы управления.

    Плюсы

    Трёхфазное решение в одном DIN-модуле
    Выход 4–20 мА, устойчивый к помехам
    Компактный и аккуратный монтаж
    Стабильная работа в промышленной среде

    Минусы

    Фиксированный номинальный ток
    Предназначен только для измерения AC
    Требуется внешний источник питания 12 В DC
    Не подходит для высокочастотных лабораторных измерений

    Иллюстративное изображение могло быть создано с использованием ИИ. Внешний вид товара может незначительно отличаться от изображённого. Руководствуйтесь технической спецификацией.
