  •   Трёхфазный интегратор катушки Роговского на DIN-рейку | 600 А | 85 мВ/кА | 333 мВ AC | Для измерения переменного тока | DTP.1
      Трёхфазный интегратор катушки Роговского на DIN-рейку | 600 А | 85 мВ/кА | 333 мВ AC | Для измерения переменного тока | DTP.1 1
      Трёхфазный интегратор катушки Роговского на DIN-рейку | 600 А | 85 мВ/кА | 333 мВ AC | Для измерения переменного тока | DTP.1 2

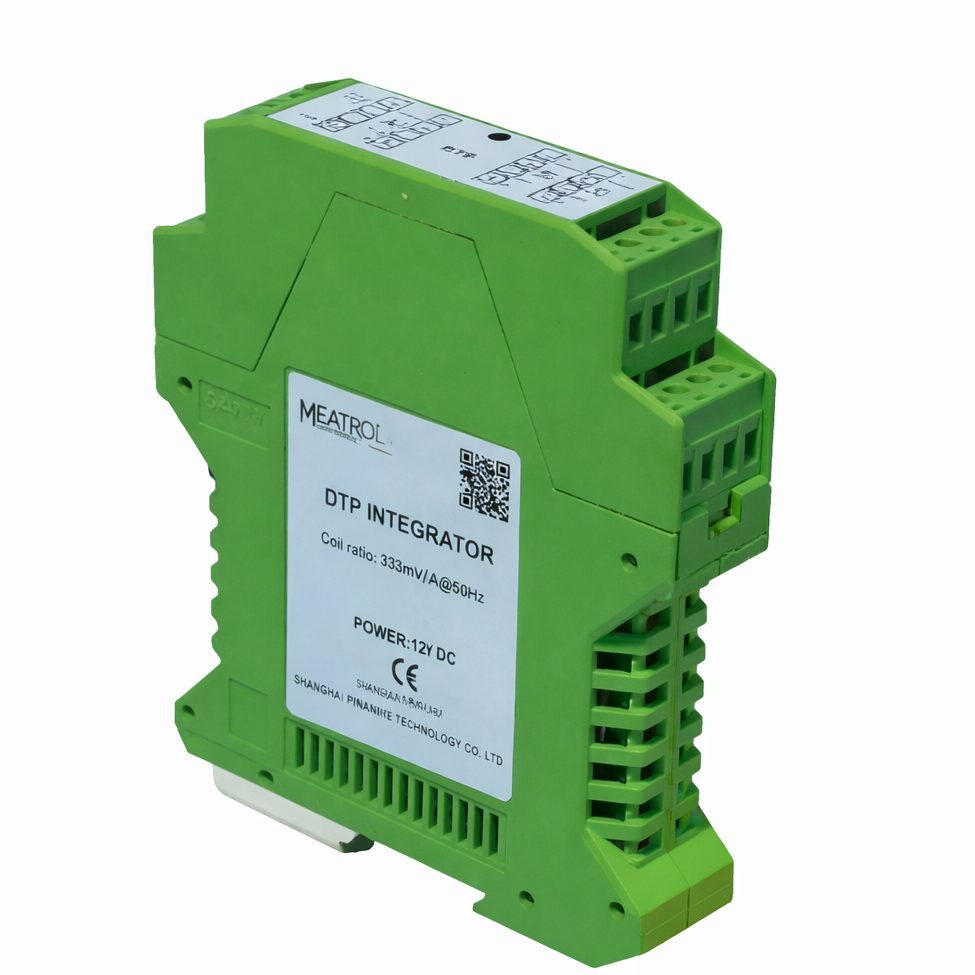

    Трёхфазный интегратор катушки Роговского на DIN-рейку | 600 А | 85 мВ/кА | 333 мВ AC | Для измерения переменного тока | DTP.1

    Артикул: ESDTP.16
    Задать вопрос об этом товаре
    Цена 145.20 € с НДС
    ( 120.00 € без НДС )
    Не подходит цена? Предложи свою!

    Трёхфазный интегратор катушки Роговского промышленного класса, предназначенный для измерения переменного тока (AC) и его преобразования в стандартный аналоговый сигнал 333 мВ RMS. Данный сигнал широко используется в счётчиках электроэнергии, анализаторах электрических сетей и системах мониторинга, поэтому интегратор подходит для задач, где требуется безопасное, низковольтное и точное измерение трёхфазного тока. Устройство монтируется на DIN-рейку, что обеспечивает простую интеграцию в распределительные щиты, шкафы автоматики и измерительные панели. Интегратор объединяет гибкость катушек Роговского, трёхфазное измерение и компактный, аккуратный монтаж в одном решении.

  • Описание

    Технические характеристики

    Тип: Трёхфазный интегратор катушки Роговского
    Модель: DTP.1
    Количество фаз: 3 фазы
    Монтаж: DIN-рейка (35 мм)
    Номинальный входной ток: 600 А
    Выходной сигнал: 333 мВ RMS (AC)
    Коэффициент передачи катушки: 85 мВ/кА
    Точность измерения: ±0,5 %
    Полоса частот: 30 Гц – 5 кГц
    Питание: 12 В DC
    Тип измерения: только переменный ток (AC)
    Конструктивная примечание: на каждые 100 А номинального тока максимальный выходной сигнал составляет 1 В (внутреннее масштабирование)

    Функции

    Интеграция трёхфазного сигнала Rogowski
    Выход 333 мВ RMS – совместим с большинством счётчиков электроэнергии
    Безопасный низковольтный сигнал
    Стабильное и линейное измерение во всём рабочем диапазоне

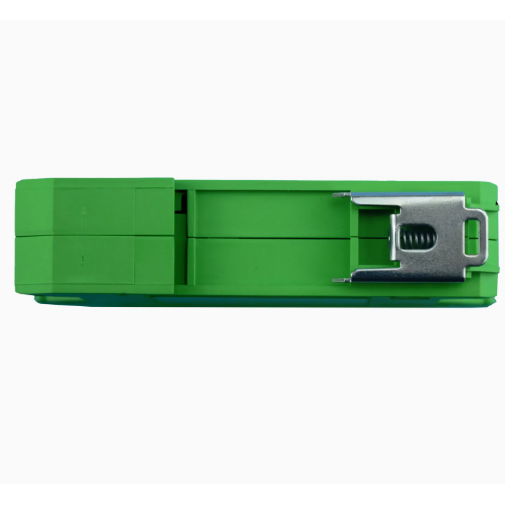

    Компактный корпус для монтажа на DIN-рейку

    Применение

    Для инженеров / специалистов R&D:
    Подходит для проектирования систем трёхфазного учёта электроэнергии и мониторинга электрических сетей, особенно при использовании счётчиков с входами 333 мВ. Позволяет отказаться от классических трансформаторов тока и использовать преимущества катушек Роговского.

    Для электромонтажников:

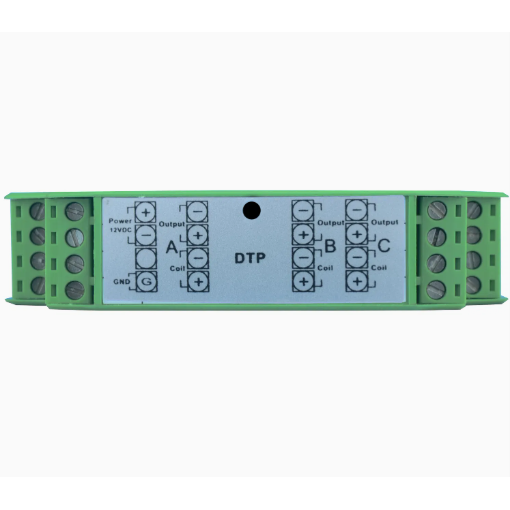

    Монтаж на DIN-рейку, чётко обозначенные клеммы и стандартное питание 12 В DC обеспечивают быструю и надёжную установку в электрощитах даже при ограниченном пространстве.

    Для промышленных, энергетических и коммерческих объектов:
    Используется на производственных предприятиях, подстанциях, в офисных зданиях, торговых центрах и дата-центрах, где требуется точное измерение трёхфазного тока и надёжная совместимость с измерительным оборудованием.

    Плюсы

    Трёхфазное решение в одном DIN-модуле
    Выход 333 мВ RMS – безопасный и широко поддерживаемый
    Компактный монтаж на DIN-рейку
    Стабильная и надёжная работа

    Минусы

    Фиксированный номинальный ток
    Предназначен только для измерения AC
    Требуется внешнее питание 12 В DC
    Не предназначен для высокочастотных лабораторных исследований

    Иллюстративное изображение могло быть создано с использованием ИИ. Внешний вид товара может незначительно отличаться от изображённого. Руководствуйтесь технической спецификацией.
