  •   Трёхфазный интегратор катушки Роговского на DIN-рейку | 6000 А | 50 мВ/кА | 8 Вт | выход 1 А RMS | Для измерения переменного тока | ATP01

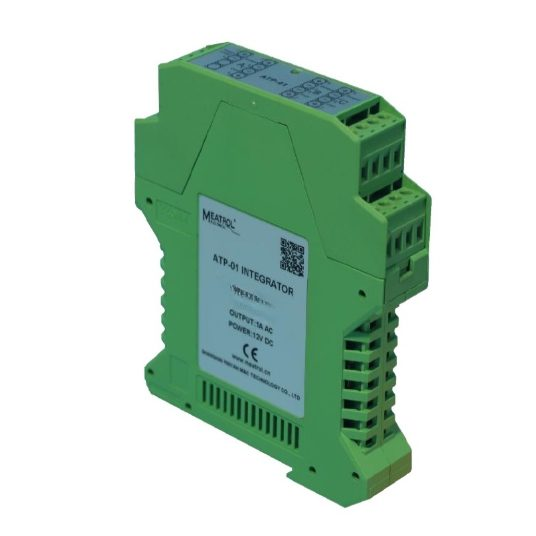

      Трёхфазный интегратор катушки Роговского на DIN-рейку | 6000 А | 50 мВ/кА | 8 Вт | выход 1 А RMS | Для измерения переменного тока | ATP01 1

    Трёхфазный интегратор катушки Роговского на DIN-рейку | 6000 А | 50 мВ/кА | 8 Вт | выход 1 А RMS | Для измерения переменного тока | ATP01

    Артикул: ESATP014
    Задать вопрос об этом товаре
    Цена 272.25 € с НДС
    ( 225.00 € без НДС )
    Не подходит цена? Предложи свою!

    Трёхфазный интегратор катушки Роговского промышленного класса, предназначенный для измерения переменного тока (AC) в трёх фазах и формирования стандартного выходного сигнала 1 А RMS. Данная модель применяется в системах учёта электроэнергии, защиты и мониторинга, где требуется классический выход типа трансформатора тока (CT), при этом сохраняются гибкость, безопасность и широкий диапазон измеряемых токов катушки Роговского. Монтаж на DIN-рейку, компактный корпус и чёткая компоновка клемм обеспечивают простую интеграцию в электрощиты, распределительные шкафы и системы автоматизации.

  • Описание

    Технические характеристики

    Тип: Трёхфазный интегратор катушки Роговского
    Модель: ATP01
    Количество фаз: 3 фазы
    Монтаж: DIN-рейка (35 мм)
    Номинальный входной ток: 6000 А
    Выходной сигнал: 1 А RMS (тип CT)
    Коэффициент передачи катушки: 50 мВ/кА
    Точность измерения: ±0,5 %
    Частотный диапазон: 30 Гц – 5 кГц
    Питание: 12 В DC или 24 В DC
    Максимальная нагрузка (burden): 0,5 Ом
    Максимальная потребляемая мощность: 8 Вт
    Тип измерения: только переменный ток (AC)

    Функции

    Интеграция трёхфазного сигнала Rogowski
    Выход 1 А RMS – совместим с традиционными системами защиты и измерения
    Высокая стабильность измерений во всём рабочем диапазоне
    Более безопасное измерение по сравнению с классическими ТТ (отсутствует риск разомкнутой вторичной цепи)

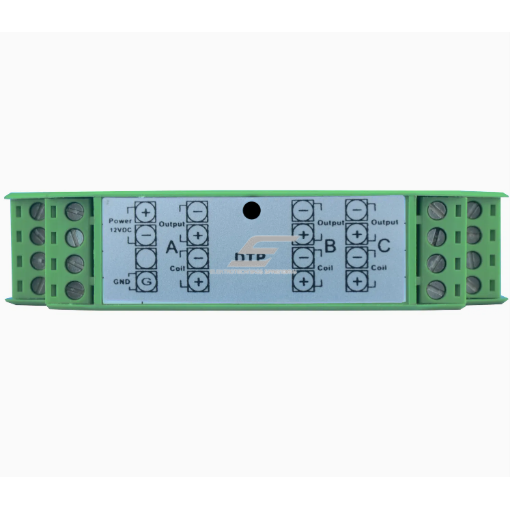

    Удобный и аккуратный монтаж в электрощитах

    Применение

    Для инженеров / R&D специалистов:
    Отличное решение для проектирования трёхфазных систем учёта, защиты и мониторинга, где требуется сигнал 1 А RMS для реле, счётчиков или анализаторов при очень широком диапазоне токов.

    Для электрических и измерительных лабораторий:
    Формат DIN-рейки, чёткие клеммы и стандартное питание 24 В DC обеспечивают быстрый и безопасный монтаж. Подходит для новых установок и модернизации существующих систем.

    Для промышленной инженерии (повышенные требования):
    Используется в распределительных щитах, подстанциях, на заводах и в дата-центрах, где требуется надёжное трёхфазное измерение тока и совместимость с CT-оборудованием.

    Плюсы

    Трёхфазное решение в одном корпусе
    Выход 1 А RMS – промышленный стандарт
    Монтаж на DIN-рейку
    Более безопасная альтернатива классическим трансформаторам тока

    Минусы

    Фиксированный номинальный ток
    Только измерение AC
    Требуется внешнее DC-питание
    Частотный диапазон уже, чем у лабораторных интеграторов

    Иллюстративное изображение могло быть создано с использованием ИИ. Внешний вид товара может незначительно отличаться от изображённого. Руководствуйтесь технической спецификацией.
