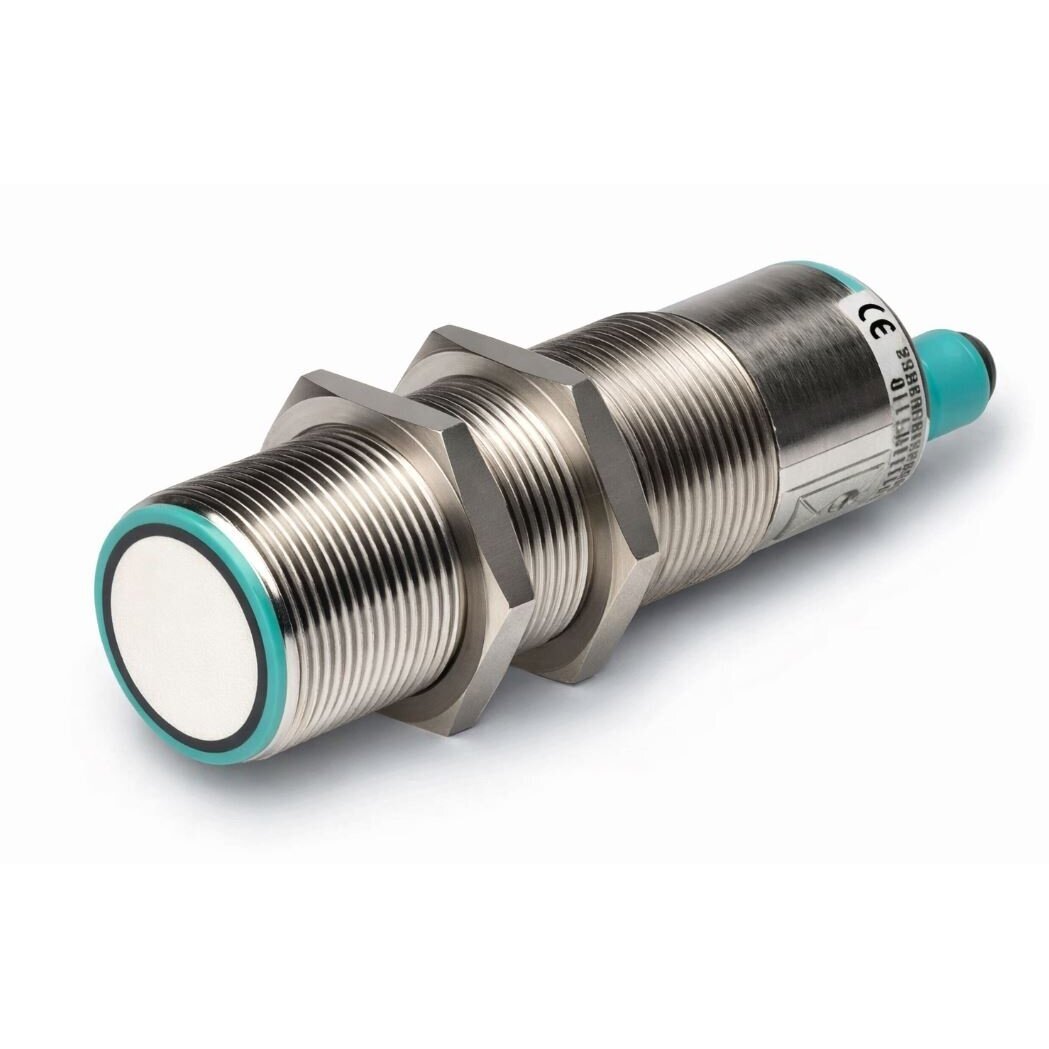

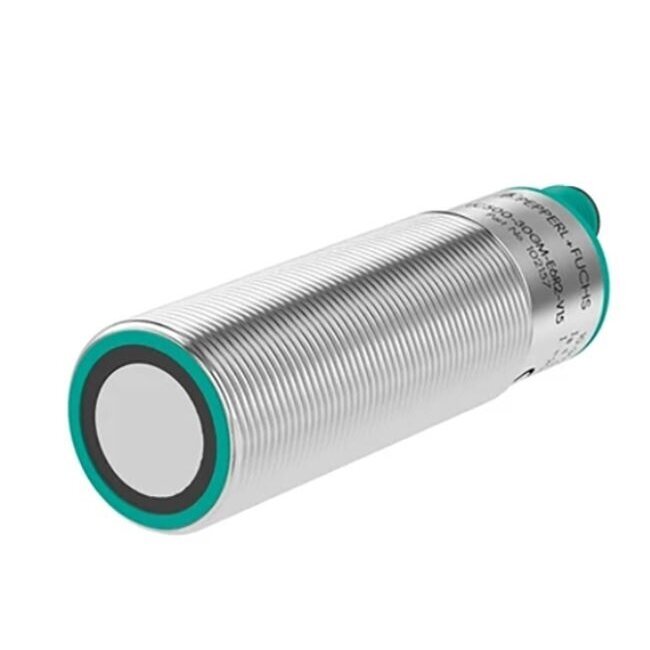

Ультразвуковой датчик приближения | программируемый | 80-2000мм | M30 | 10-30VDC | NO/NC | PNP | M12 | корпус из никелированной латуни | IP65 | UB2000-30GM-E5-V15 | 097969

Технические характеристики

Общие характеристики

Модель: UB2000-30GM-E5-V15
Тип датчика: ультразвуковой датчик расстояния
Система: single head
Диапазон обнаружения: 80 – 2000 мм
Диапазон регулировки: 120 – 2000 мм
Слепая зона: 0 – 80 мм
Эталонная отражающая пластина: 100 × 100 мм
Частота преобразователя: ~180 кГц
Время отклика: ~150 мс

Электрические характеристики

Рабочее напряжение: 10 – 30 В DC
Пульсация напряжения: 10 %
Ток холостого хода: ≤ 50 мА

Выход

Тип выхода: PNP
Контакт: NO / NC программируемый
Номинальный ток: 200 мА
Защита: от короткого замыкания и перегрузки
Падение напряжения: ≤ 2,5 В
Частота переключения: ≤ 3,3 Гц
Гистерезис: 1 % от установленного расстояния
Повторяемость: ≤ 0,5 %

Функция синхронизации

Двусторонняя синхронизация

Уровень 0: -UB ... +1 В
Уровень 1: +4 В ... +UB

Импульс синхронизации: ≥ 100 мкс
Интервал импульсов: ≥ 2 мс

Частота синхронизации:

Общий режим: ≤ 30 Гц
Режим multiplex: ≤ 30 Гц / n (n ≤ 5 датчиков)

Программируемый вход

Program input: 1
Входное сопротивление: > 4.7 кОм
Импульс программирования: ≥ 1 с

Индикация

LED-индикаторы позволяют быстро контролировать состояние датчика.

Зелёный LED

постоянно горит — питание включено
мигает — функция программирования / объект обнаружен

Жёлтый LED

постоянно горит — активен коммутационный выход
мигает — режим программирования

Красный LED

в нормальном режиме — индикация ошибки
в режиме программирования — объект не обнаружен

Условия окружающей среды

Рабочая температура: −25 °C до +70 °C
Температура хранения: −40 °C до +85 °C

Механические характеристики

Резьба корпуса: M30 × 1.5
Материал корпуса: никелированная латунь
Пластиковые части: PBT
Ультразвуковой преобразователь: эпоксидная смола со стеклянными микросферами
Вес: 140 г
Степень защиты: IP65

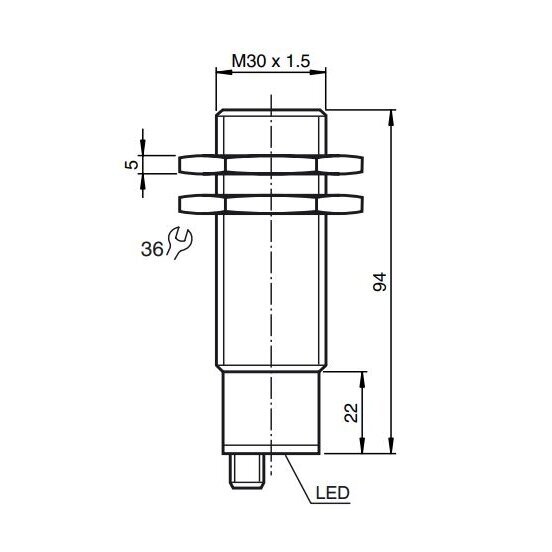

Размеры

Общая длина: 94 мм
Нижняя часть: 22 мм
Размер ключа крепёжной гайки: 36 мм
LED-индикация интегрирована в задней части датчика

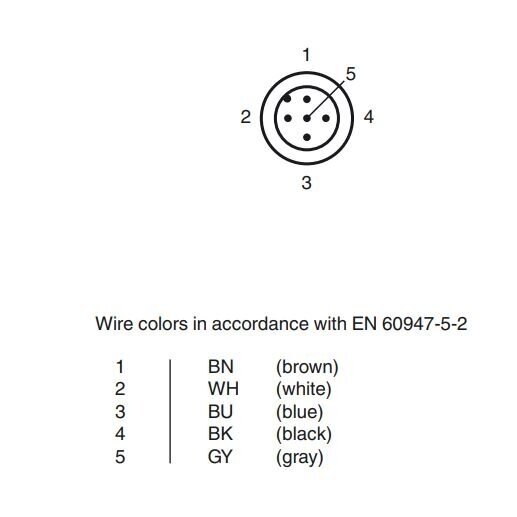

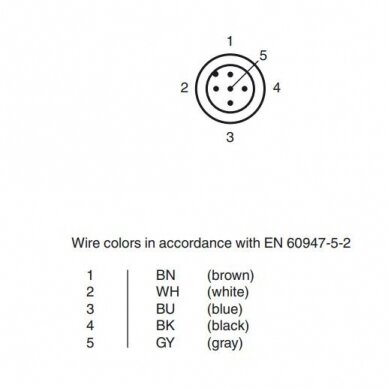

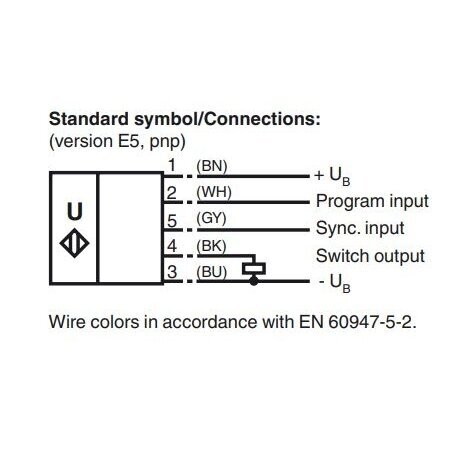

Разъём

Разъём: M12
Контакты: 5 pin
Тип: connector M12 x 1

Заводские настройки

Точка переключения A1: 220 мм
Точка переключения A2: 2100 мм
Функция выхода: window mode
Состояние выхода: NO контакт

Стандарты и сертификаты

Соответствует следующим стандартам:

EN 60947-5-2
IEC 60947-5-2

Сертификаты:

EAC TR CU 020/2011
UL (cULus Listed)
CSA (cCSAus Listed)
CCC (не требуется для изделий ≤36 В)

Функции

обнаружение объектов по ультразвуковому принципу
программируемые точки переключения
5 различных выходных функций
возможность синхронизации нескольких датчиков
программируемый вход
температурная компенсация
устойчивость к воздействию сжатого воздуха
возможность отключения датчика управляющим сигналом

Применение

Для бытового пользователя:
Хотя датчик предназначен для промышленности, он может использоваться и в различных технических проектах: автоматические системы ворот, измерение уровня воды в резервуарах, проекты «умного дома».

Для инженера и специалиста по автоматике:
Датчик широко применяется в системах автоматизации: для обнаружения объектов на конвейерах, в складских системах, в навигации роботов, автоматизированных производственных линиях, для определения положения материалов. Программируемые функции позволяют точно адаптировать датчик к конкретной системе.

Для электромонтажника:
Датчик легко устанавливается в электрических шкафах и системах автоматизации. Области применения: системы управления PLC, производственное оборудование, упаковочные линии, транспортировочные конвейеры, промышленные системы безопасности. Стандартная конструкция M30 позволяет устанавливать датчик в большинство стандартных держателей.

Плюсы

большая дистанция обнаружения до 2 метров
надёжно обнаруживает объекты независимо от цвета и поверхности
программируемые выходные функции
возможность синхронизации нескольких датчиков
температурная компенсация
прочный металлический корпус
защита IP65 для промышленных условий
стандартное крепление M30

Минусы

меньшая скорость обнаружения по сравнению с оптическими датчиками
большая слепая зона рядом с датчиком (до 80 мм)
может быть чувствителен к очень мягким или звукопоглощающим поверхностям
