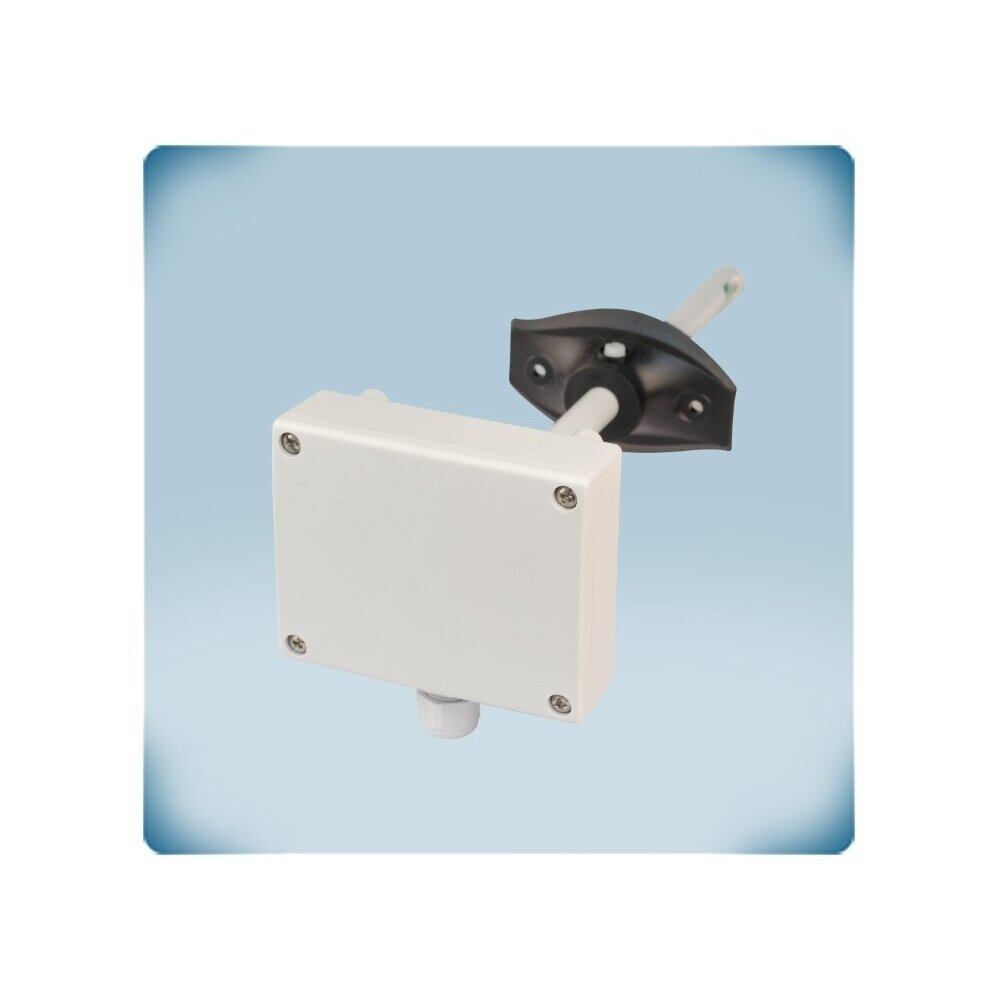

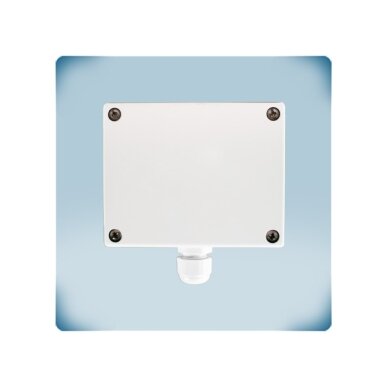

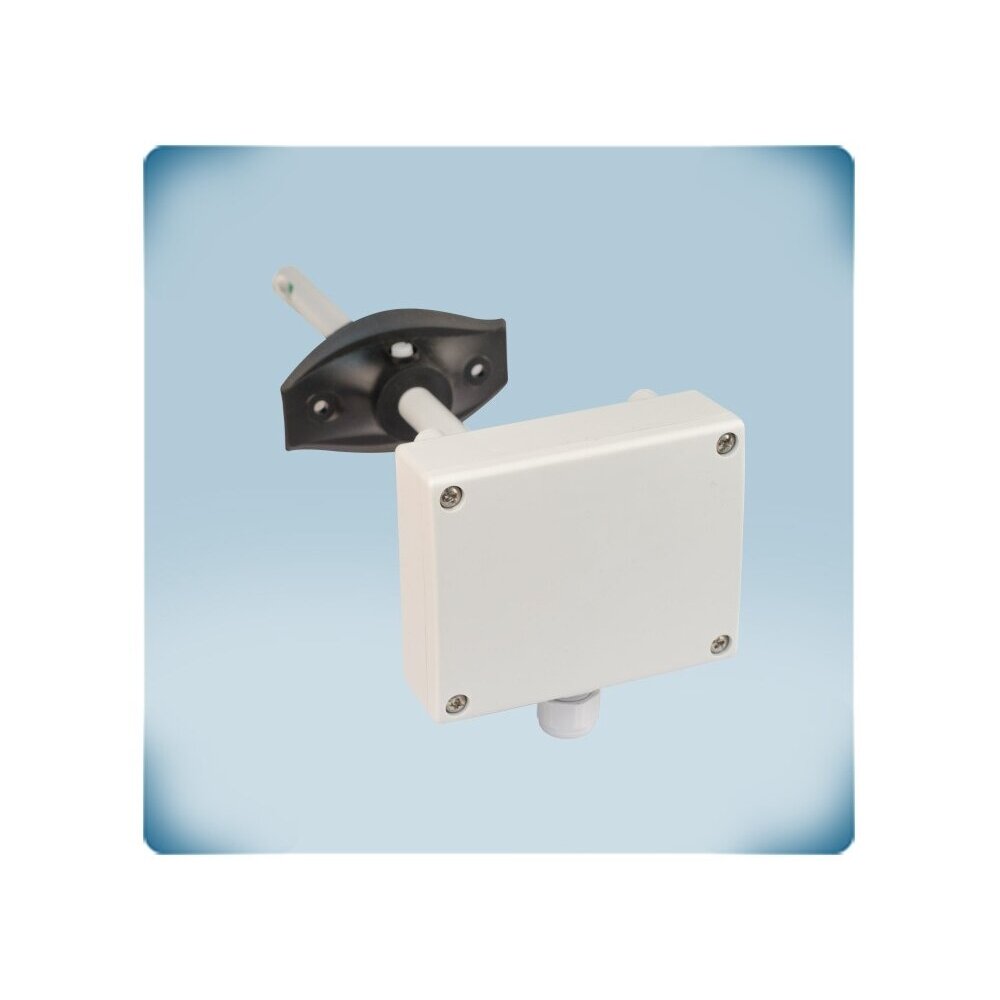

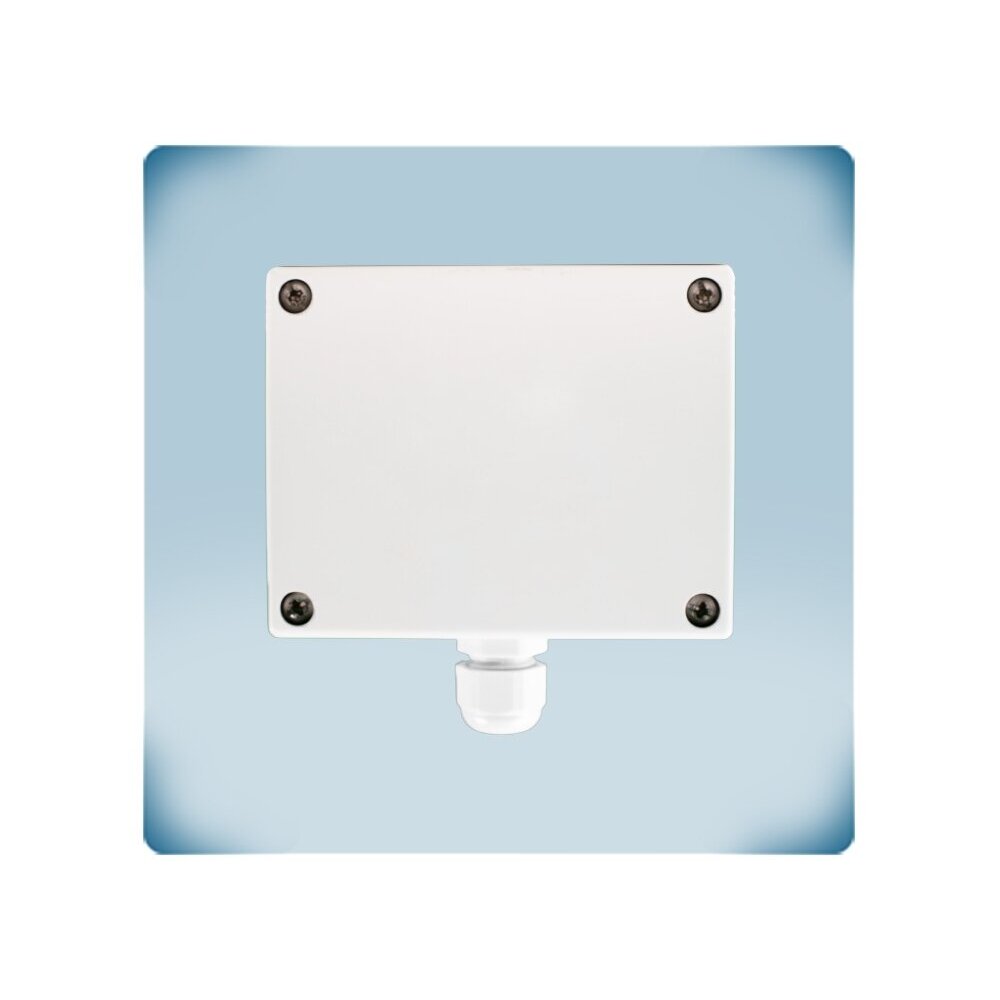

    Умный канальный датчик-регулятор температуры и влажности | -30…70°C | 0-100%rH | Modbus RTU | PoM 24VDC | RJ45 | IP54 | Sentera Controls | DCTHM-2

    Артикул: DCTHM-2
    Задать вопрос об этом товаре
    Цена 79.45 € с НДС
    ( 65.66 € без НДС )
    123.94 € Сэкономьте 44.49 €
    Предложение действует до 2026-12-31
    Не подходит цена? Предложи свою!
  • Описание

    Умный канальный датчик-регулятор температуры и влажности | -30…70°C | 0-100%rH | Modbus RTU | PoM 24VDC | RJ45 | IP54 | Sentera Controls | DCTHM-2

    DCTHM-2 – интеллектуальный канальный датчик-регулятор температуры и влажности Sentera Controls: измеряет температуру (-30…+70 °C) и относительную влажность (0–100 % rH) в воздуховоде и по встроенному алгоритму формирует управляющий сигнал (0–100 %), который передаётся по Modbus RTU (входной регистр 39) регулятору Sentera, EC-вентилятору или BMS. Питание – 24 VDC через Modbus (PoM), RJ45; все параметры доступны через Modbus RTU.

    Главное:
    Это датчик и контроллер в одном устройстве: отдельный контроллер не нужен, так как выходной сигнал рассчитывается в самом датчике по заданным диапазонам температуры и влажности. Выход определяется большим из двух значений, а любой параметр можно отключить – например, управлять только по температуре или только по влажности.
    Измерение
    -30…+70 °C / 0–100 % rH
    Управляющий выход
    по Modbus RTU (0–100 %)
    Питание
    24 VDC через Modbus (PoM), RJ45
    Защита
    корпус IP54, зонд IP20

    Принцип работы

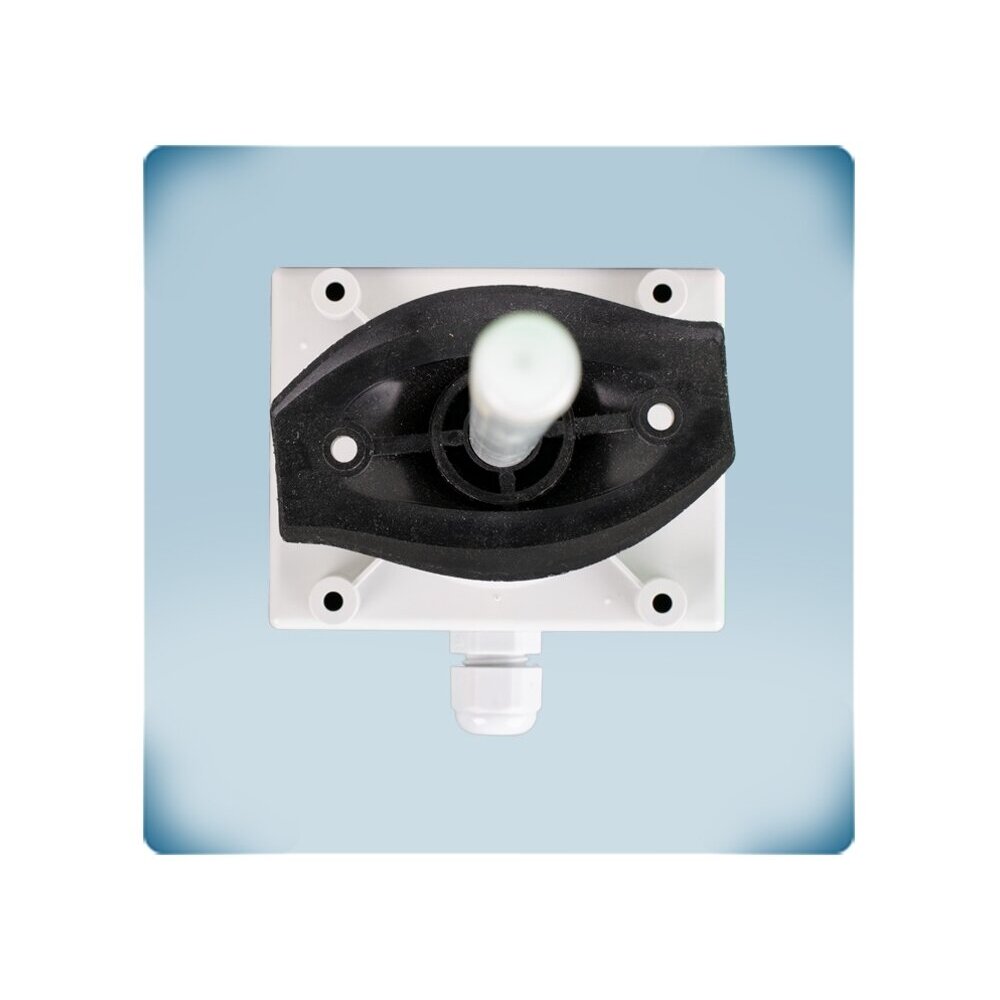

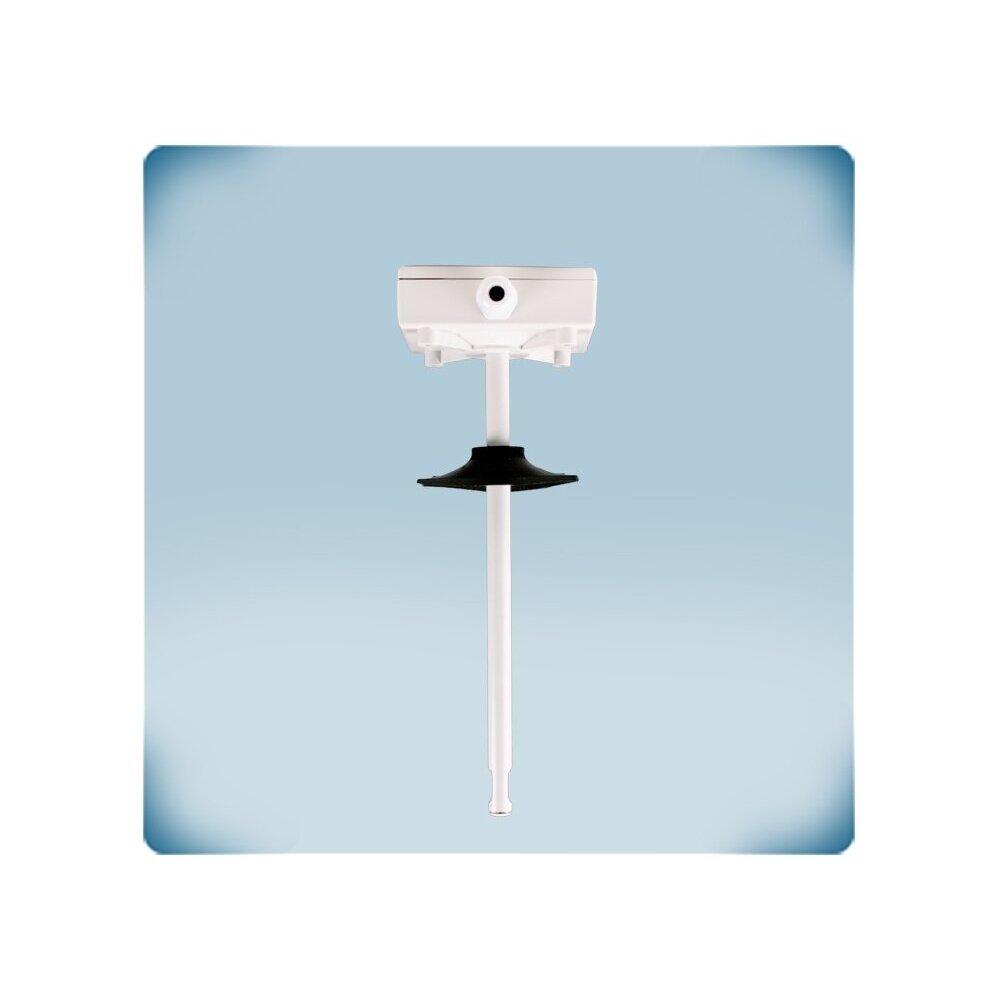

    Датчик монтируется на воздуховод, зонд вводится в поток воздуха (мин. 1 m/s), и подключается одним кабелем RJ45, по которому приходят питание 24 VDC (PoM) и связь Modbus RTU (A, /B).

    Встроенные датчики измеряют температуру и относительную влажность; для каждой величины задаётся диапазон, в котором выход изменяется на 0–100 %, выход определяется большим из двух рассчитанных значений, а любую величину можно отключить. Рассчитанный управляющий сигнал (0–100 %) выводится во входном регистре Modbus 39 – его считывает регулятор Sentera, EC-вентилятор с Modbus или BMS; все параметры изменяются по Modbus RTU, программное обеспечение обновляется по сети.

    Результат – вентиляция по потребности без отдельного контроллера: при росте влажности или температуры вытяжного воздуха вентилятор ускоряется, при снижении – замедляется до минимума.

    Чем полезен DCTHM-2?
    Датчик и алгоритм управления в одном устройстве – меньше оборудования в щите, проще проект и быстрее запуск, а Modbus RTU позволяет позже интегрировать в BMS.

    Технические характеристики

    Тип товара Умный канальный датчик-регулятор температуры и влажности
    Производитель / код Sentera Controls / DCTHM-2
    Серия DCTH-2 (DCTHF-2 / DCTHG-2 / DCTHM-2)
    Измеряемые величины Температура, относительная влажность
    Диапазон температур -30…+70 °C
    Диапазон влажности 0–100 % rH, без конденсации
    Точность ±0,4 °C (-30…+70 °C); ±3 % rH
    Логика управления Выход по большему из значений T и rH; каждый параметр можно отключить
    Управляющий выход Через Modbus RTU (входной регистр 39, %); аналогового выхода нет
    Связь Modbus RTU (RS485), A, /B; обновление программного обеспечения через Modbus RTU
    Напряжение питания 24 VDC через Modbus (PoM), RJ45
    Макс. ток (Imax) 15 mA
    Разъём RJ45
    Мин. скорость воздушного потока 1 m/s
    Класс защиты Корпус IP54, зонд IP20
    Масса 0,16 kg (нетто)
    Соответствие LVD 2014/35/ЕС, EMC 2014/30/ЕС, WEEE 2012/19/ЕС, RoHS 2011/65/ЕС

    Документация производителя

    ✔ Рекомендует Elektrotechnikos sprendimai

    Оригинальная документация производителя – технические данные, схемы подключения и инструкции по монтажу.

    Основные функции

    • Встроенный алгоритм управления – выход формируется по заданным диапазонам T и rH, без отдельного контроллера.
    • Отключаемые параметры – можно управлять только по температуре или только по влажности.
    • Управление через Modbus – управляющий сигнал в регистре считывается устройством Modbus или BMS.
    • Modbus RTU – все параметры и измерения доступны дистанционно; контроль тайм-аута Modbus (HR8).
    • Обновление программного обеспечения – по сети Modbus RTU.
    • PoM – питание и связь по одному кабелю RJ45.
    • Конфигурирование – Конфигурирование и мониторинг – бесплатная программа Sentera 3SModbus (через преобразователь CNVT-USB-RS485) или конфигуратор Sensistant Modbus.

    Где применяется?

    • Вытяжные воздуховоды из ванных комнат, душевых, бассейнов
    • Вентиляция по влажности и температуре в жилых и коммерческих зданиях
    • Склады, мастерские
    • Системы с EC-вентиляторами
    • BMS с Modbus RTU
    • Системы Sentera PoM с кабелями RJ45
    • EC-вентиляторы с управлением по Modbus RTU

    Использование по необходимости

    Для монтажника систем Sentera PoM.
    Один кабель RJ45 несёт питание и передаёт сигнал управления, поэтому не нужны ни блок питания, ни аналоговая линия.
    Для интегратора EC-вентиляторов с Modbus.
    Сигнал управления 0–100 % считывается из регистра 39 и передаётся вентилятору по цифровой связи.
    Для проектировщика цифровых BMS.
    И измерения, и рассчитанный управляющий сигнал доступны по Modbus RTU без аналоговых входов.

    Практическое применение

    Если в вытяжном воздуховоде установлен регулятор Sentera PoM, то DCTHM-2 подключается к нему одним кабелем RJ45, а регулятор считывает из регистра 39 управляющий сигнал 0–100 % по большему из значений T и rH.

    Руководство по применению: как используется на практике

    Один и тот же DCTHM-2 применяется на разных объектах – меняется только то, что подключается к его выходу:

    Объект Что подключается Результат Примечание монтажника
    Регулятор Sentera Modbus или EC-вентилятор RJ45 → линия Modbus RTU с PoM Вентилятор управляется по сигналу, рассчитанному датчиком Проверьте, подаёт ли устройство питание PoM
    Объект с BMS RJ45 → Modbus RTU BMS считывает T, rH и управляющий сигнал Для каждого датчика – отдельный адрес
    Удалённый мониторинг Modbus RTU → интернет-модуль Sentera → SenteraWeb Удалённое изменение настроек и предупреждения Требуется интернет-модуль Sentera
    Вытяжка из влажных помещений Зонд в вытяжном воздуховоде, RJ45 → Modbus Вытяжка по влажности вытяжного воздуха Поток воздуха ≥ 1 m/s

    Как выбрать канальный датчик температуры и влажности

    Монтаж / выход / питание Рекомендуемая модель
    Канал, 3 аналоговых выхода (T / rH / T или rH), 18–34 VDC, 4 провода DSTHF-3 (канальный преобразователь, -F)
    Канал, 3 аналоговых выхода, 18–34 VDC или 15–24 VAC, 3 провода DSTHG-3 (канальный преобразователь, -G)
    Канал, только Modbus RTU, питание по Modbus (PoM), RJ45 DSTHM-2 (канальный преобразователь Modbus)
    Канал, прямое управление вентилятором / заслонкой 1 выходом, 18–34 VDC DCTHF-2 (интеллектуальный канальный датчик, -F)
    Канал, прямое управление 1 выходом, 18–34 VDC или 15–24 VAC DCTHG-2 (интеллектуальный канальный датчик, -G)
    Канал, управляющий сигнал по Modbus RTU, PoM, RJ45 DCTHM-2 (интеллектуальный канальный датчик, PoM) ← эта модель
    Правило: сначала определите, где измеряется (воздуховод, помещение, улица), затем – что нужно от датчика: отдельные аналоговые сигналы для контроллера (датчик-преобразователь, 3 выхода), только данные в BMS (версия Modbus / PoM) или прямое управление вентилятором одним выходом (умный датчик). Наконец – питание и количество проводов: -F – 24 VDC, 4 провода, раздельные земли; -G – AC или DC, 3 провода, общая земля; -M / -H – питание по кабелю Modbus (RJ45).
    Когда выбрать другое решение: только для измерения с 3 аналоговыми выходами – DSTHF-3 / DSTHG-3; только для измерения по Modbus – DSTHM-2; когда нужно управлять и по CO2 – DCMFG-2R.

    Преимущества

    • Датчик и контроллер в одном устройстве
    • Управление по T, rH или по обоим
    • Точность ±0,4 °C, ±3 % rH
    • Modbus RTU, программное обеспечение обновляется по сети
    • Питание и связь одним кабелем RJ45
    • Корпус IP54, -30…+70 °C

    Недостатки / ограничения

    • Один управляющий выход – для отдельных сигналов T и rH выбирайте датчик-преобразователь (RSTH-3 / DSTH-3)
    • Аналогового выхода нет – требуется устройство Modbus RTU и питание PoM
    • Зонд IP20, необходим поток воздуха ≥ 1 m/s

    Указания по безопасности и монтажу

    • Монтаж и подключение выполняет квалифицированный электрик / специалист по автоматике при отключённом питании.
    • Напряжение питания – 24 VDC по Modbus (PoM), RJ45.
    • Не подключайте разъём RJ45 к компьютерному сетевому оборудованию (Ethernet) – в нём присутствует питание 24 VDC PoM.

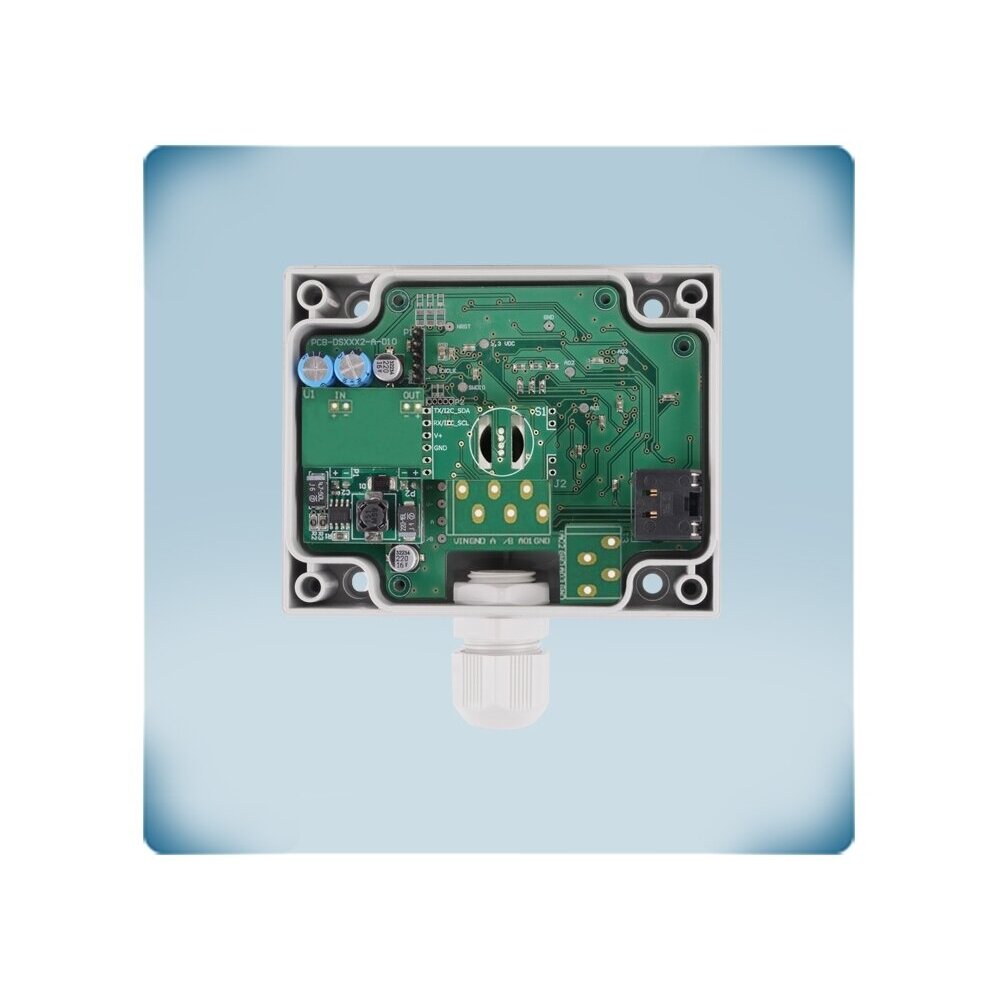

    • Сброс параметров связи Modbus – перемычкой на контактах PROG 1 и 2 не менее 5 s.
    • Монтируйте зонд в потоке воздуха, вдали от увлажнителей и конденсата.

    Краткое руководство по выбору

    -30…+70 °C
    0–100 % rH
    PoM / RJ45
    Modbus RTU
    24 VDC через Modbus
    IP54
    Подходит, когда нужно:
    • управлять вентилятором или заслонкой по температуре и влажности в воздуховоде без отдельного контроллера;
    • реализовать вентиляцию по потребности во влажных помещениях;
    • позже интегрировать управление в BMS по Modbus RTU.
    Проверьте перед использованием:
    • поддерживает ли управляемое устройство или BMS Modbus RTU;
    • питание: 24 VDC по Modbus (PoM), RJ45;
    • нужны ли отдельные сигналы T и rH – тогда выбирайте датчик-преобразователь.
    Важное напоминание: DCTHM-2 формирует один управляющий сигнал по T и rH; он не заменяет силовую часть регулятора скорости вентилятора.

    FAQ

    Нужен ли отдельный контроллер?
    Нет, алгоритм встроен, а сигнал управления передаётся по Modbus RTU.
    Можно ли управлять только по влажности?
    Да, параметр температуры (или влажности) можно отключить через Modbus RTU.
    Как изменяются настройки?
    Через Modbus RTU – программа 3SModbus с преобразователем CNVT-USB-RS485 или через BMS.
    Как сбросить настройки Modbus?
    Перемычкой на контактах PROG 1 и 2 не менее 5 секунд.
    Есть ли аналоговый выход?
    Нет, сигнал управления подаётся только во входной регистр Modbus 39, а для аналогового управления выбирайте DCTHF-2 или DCTHG-2.
    Какой нужен расход воздуха?
    Не менее 1 m/s.

    Умный канальный датчик-регулятор температуры и влажности | -30…70°C | 0-100%rH | Modbus RTU | PoM 24VDC | RJ45 | IP54 | Sentera Controls | DCTHM-2

    Sentera DCTHM-2 – умный канальный датчик-регулятор температуры и влажности: -30…+70 °C, 0–100 % rH, управляющий сигнал по Modbus RTU, питание 24 VDC по Modbus (PoM), RJ45, IP54. Вентиляция по влажности и температуре без отдельного контроллера.
