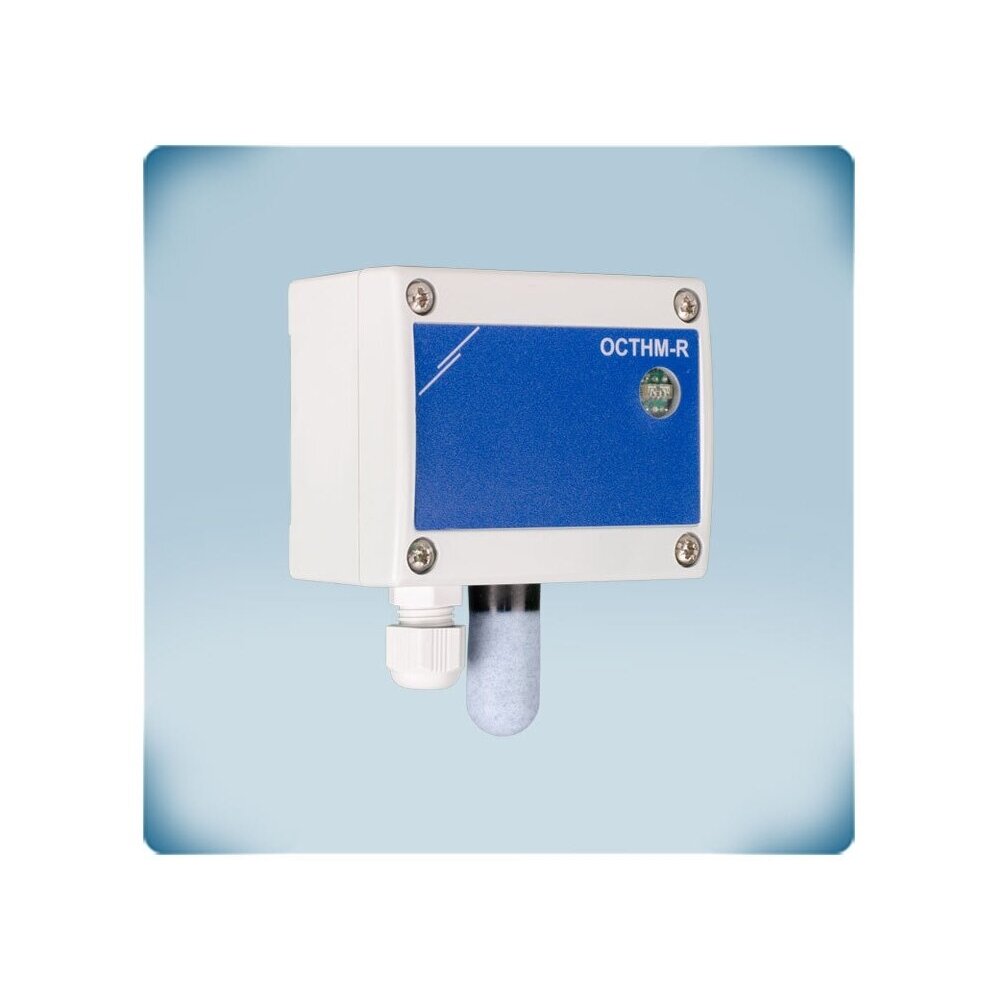

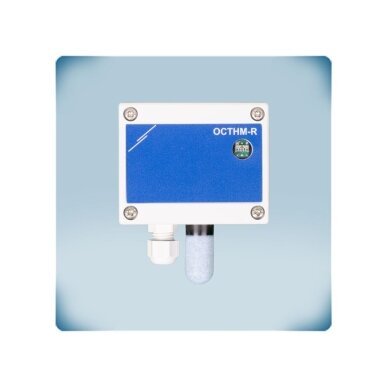

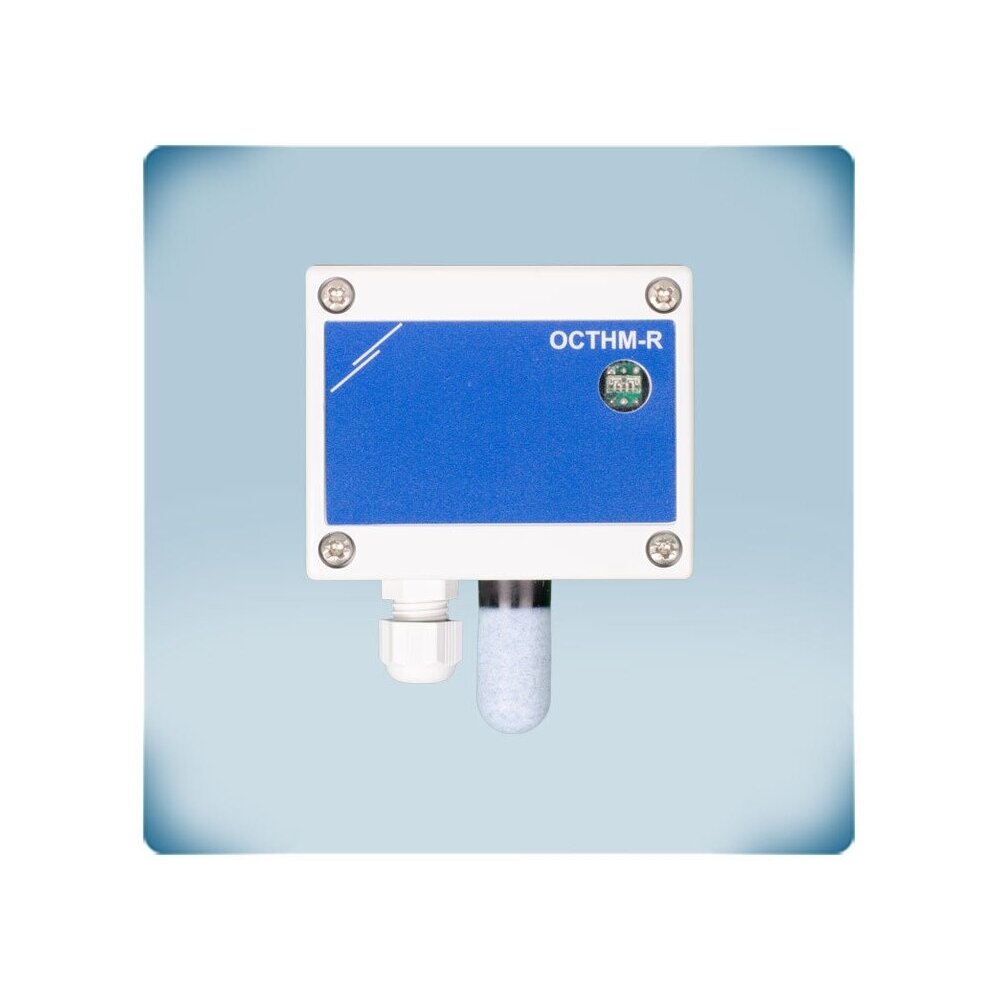

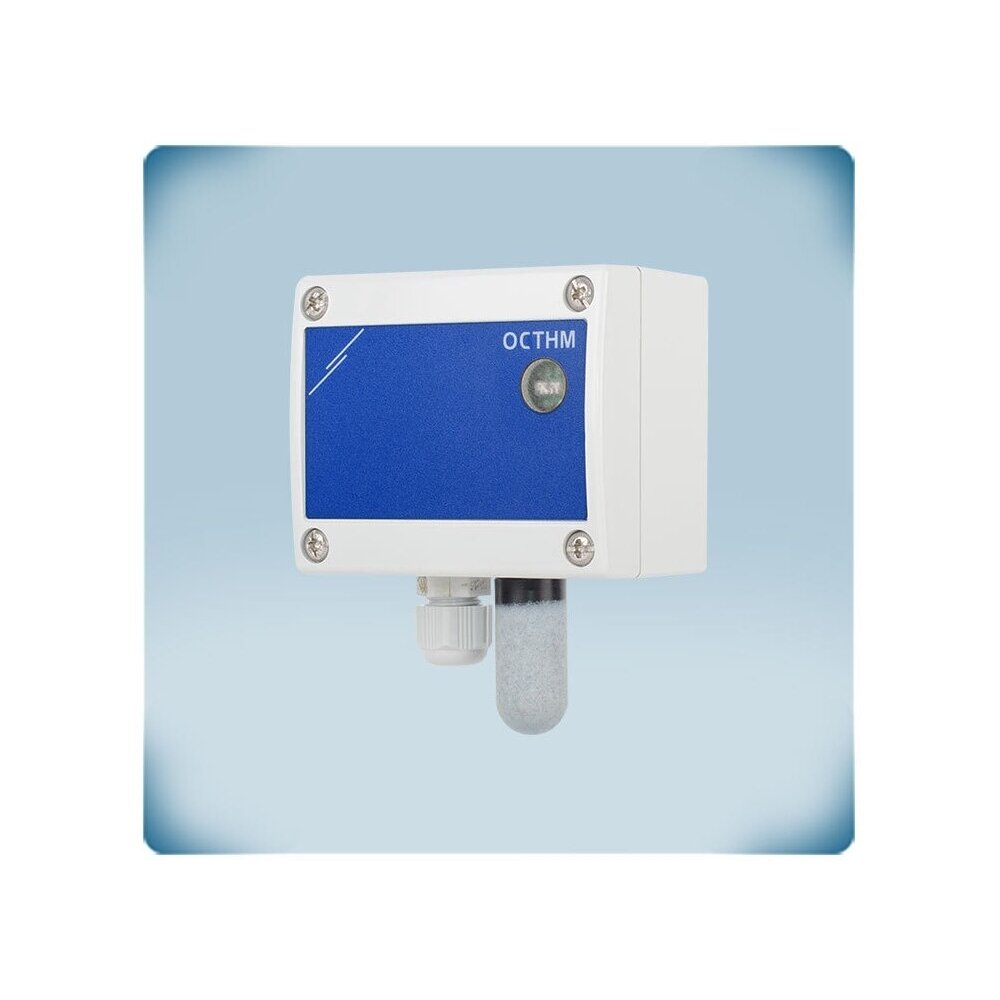

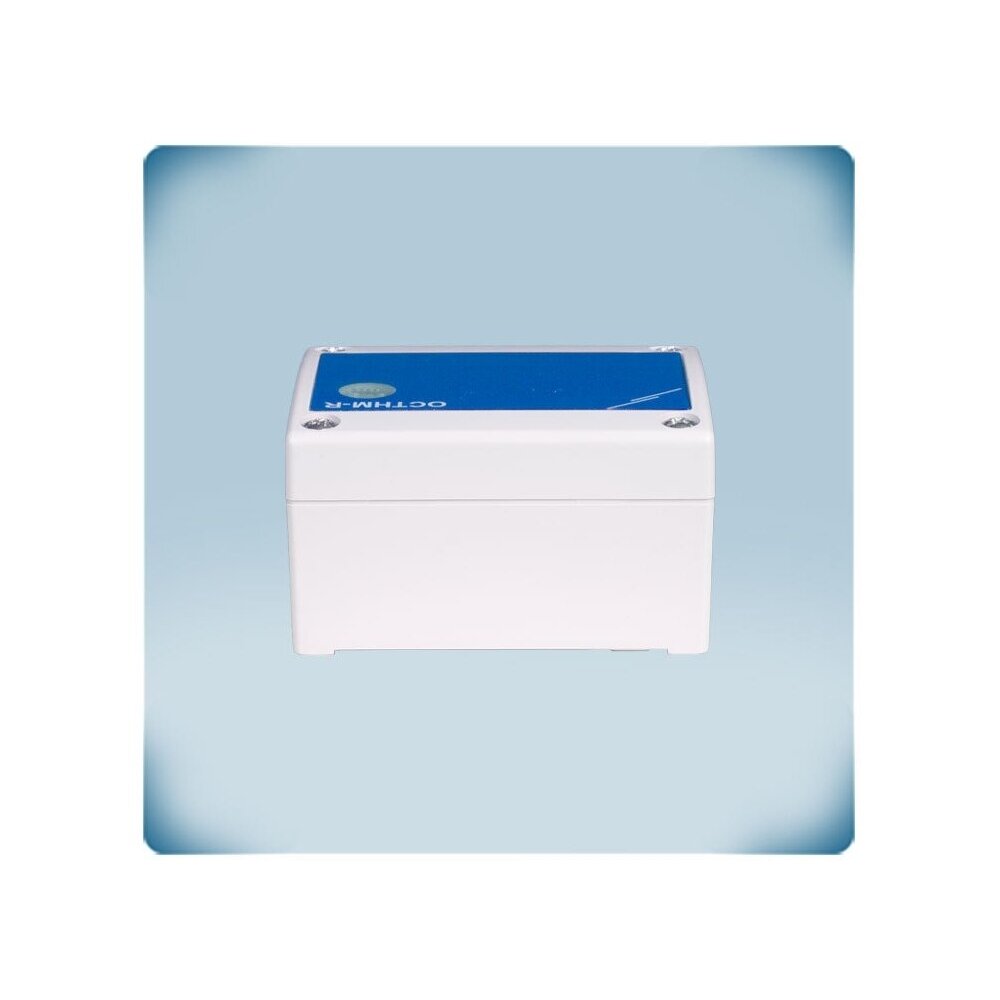

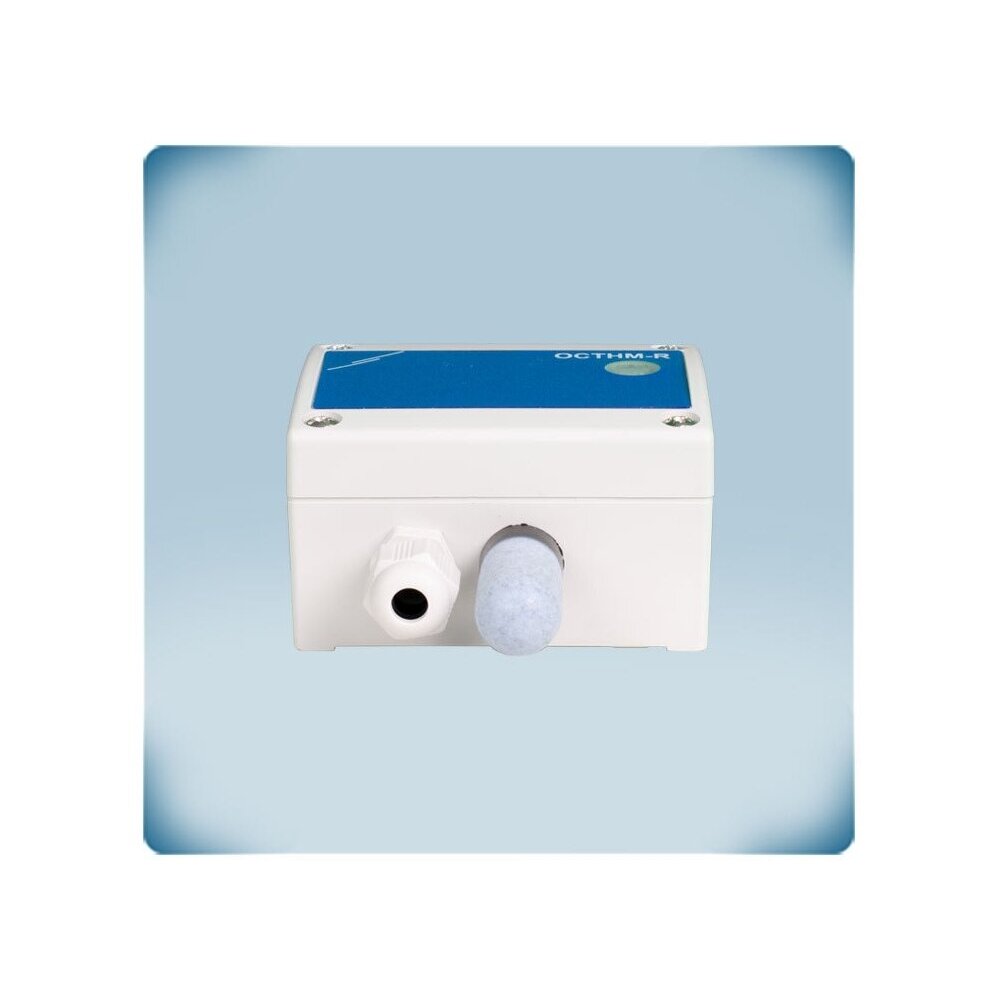

    Умный наружный датчик-регулятор температуры и влажности | -30…70°C | 0-100%rH | Modbus RTU | PoM 24VDC | RJ45 | IP65 | Sentera Controls | OCTHM-R

    Артикул: OCTHM-R
    Задать вопрос об этом товаре
    Цена 103.33 € с НДС
    ( 85.40 € без НДС )
    161.20 € Сэкономьте 57.87 €
    Предложение действует до 2026-12-31
    Не подходит цена? Предложи свою!
  • Описание

    Умный наружный датчик-регулятор температуры и влажности | -30…70°C | 0-100%rH | Modbus RTU | PoM 24VDC | RJ45 | IP65 | Sentera Controls | OCTHM-R

    OCTHM-R – умный наружный датчик-регулятор температуры и влажности Sentera Controls: измеряет температуру (-30…+70 °C) и относительную влажность (0–100 % rH) на улице или во влажной среде и по встроенному алгоритму формирует управляющий сигнал (0–100 %), который передаётся по Modbus RTU регулятору Sentera, EC-вентилятору или BMS. Питание – 24 VDC по Modbus (PoM), RJ45; все параметры доступны через Modbus RTU.

    Главное:
    Это датчик и контроллер в одном устройстве: отдельный контроллер не нужен, так как выходной сигнал рассчитывается в самом датчике по заданным диапазонам температуры и влажности. Выход определяется большим из двух значений, а любой параметр можно отключить – например, управлять только по температуре или только по влажности.
    Измерение
    -30…+70 °C / 0–100 % rH
    Управляющий выход
    по Modbus RTU (0–100 %)
    Питание
    24 VDC через Modbus (PoM), RJ45
    Защита
    IP65, для наружных условий

    Принцип работы

    Датчик крепится на улице или во влажном помещении (2 отверстия Ø 3,4 mm) и подключается одним кабелем RJ45, по которому приходят питание 24 VDC (PoM) и связь Modbus RTU (A, /B).

    Встроенные датчики измеряют температуру и относительную влажность; для каждой величины задаётся диапазон, в котором выход изменяется на 0–100 %, выход определяется большим из двух рассчитанных значений, а любую величину можно отключить. Рассчитанный управляющий сигнал (0–100 %) выводится в регистре Modbus – его считывает регулятор Sentera, EC-вентилятор с Modbus или BMS; все параметры изменяются по Modbus RTU, программное обеспечение обновляется по сети.

    Результат – вентиляция по потребности без отдельного контроллера: при росте влажности или температуры вентилятор ускоряется, при снижении – замедляется до минимума, а корпус IP65 позволяет измерять на улице и во влажных зонах.

    Чем полезен OCTHM-R?
    Датчик и алгоритм управления в одном устройстве – меньше оборудования в щите, проще проект и быстрее запуск, а Modbus RTU позволяет позже интегрировать в BMS.

    Технические характеристики

    Тип товара Умный наружный датчик-регулятор температуры и влажности
    Производитель / код Sentera Controls / OCTHM-R
    Серия OCTHM-R
    Измеряемые величины Температура, относительная влажность, освещённость окружающей среды
    Диапазон температур -30…+70 °C
    Диапазон влажности 0–100 % rH, без конденсации
    Точность ±0,4 °C (-30…+70 °C); ±3 % rH
    Логика управления Выход по большему из значений T и rH; каждый параметр можно отключить
    Управляющий выход Через Modbus RTU; аналогового выхода нет
    Связь Modbus RTU (RS485), A, /B; обновление программного обеспечения через Modbus RTU
    Напряжение питания 24 VDC через Modbus (PoM), RJ45
    Макс. ток (Imax) 25 mA
    Разъём RJ45
    Размеры 105 × 80 × 55 mm
    Класс защиты IP65 (EN 60529), подходит для использования на улице
    Масса 0,115 kg (нетто)
    Соответствие LVD 2014/35/ЕС, EMC 2014/30/ЕС, WEEE 2012/19/ЕС, RoHS 2011/65/ЕС

    Документация производителя

    ✔ Рекомендует Elektrotechnikos sprendimai

    Оригинальная документация производителя – технические данные, схемы подключения и инструкции по монтажу.

    Основные функции

    • Встроенный алгоритм управления – выход формируется по заданным диапазонам T и rH, без отдельного контроллера.
    • Отключаемые параметры – можно управлять только по температуре или только по влажности.
    • Управление через Modbus – управляющий сигнал в регистре считывается устройством Modbus или BMS.
    • Modbus RTU – все параметры и измерения доступны дистанционно.
    • Обновление программного обеспечения – по сети Modbus RTU.
    • Датчик освещённости – настраиваются уровни освещённости «активный» и «дежурный» – например, для более тихой работы ночью.
    • PoM – питание и связь по одному кабелю RJ45.
    • Конфигурирование – Конфигурирование и мониторинг – бесплатная программа Sentera 3SModbus (через преобразователь CNVT-USB-RS485) или конфигуратор Sensistant Modbus.

    Где применяется?

    • Открытые площадки
    • Многоэтажные и подземные автостоянки
    • Влажные технические помещения
    • Вентиляция по наружной температуре и влажности
    • BMS с Modbus RTU
    • Мойки и влажные хозяйственные помещения
    • Вентиляция теплиц по наружному воздуху

    Использование по необходимости

    Для монтажника вентиляции подземных автостоянок.
    Датчик-регулятор IP65 сам рассчитывает сигнал для вентилятора во влажной среде и передаёт его по Modbus RTU.
    Для тепличного хозяйства.
    Сигнал управления по большему из значений T и rH позволяет вентилировать по реальной температуре и влажности.
    Для интегратора систем Sentera PoM.
    Один кабель RJ45 несёт питание и сигнал управления, поэтому на улице не нужно отдельное питание.

    Практическое применение

    Если в подземной автостоянке нужно увеличивать скорость вытяжного вентилятора при росте влажности, то OCTHM-R (IP65) подключается одним кабелем RJ45 к регулятору Sentera PoM, который считывает управляющий сигнал 0–100 % по Modbus RTU.

    Руководство по применению: как используется на практике

    Один и тот же OCTHM-R применяется на разных объектах – меняется только то, что подключается к его выходу:

    Объект Что подключается Результат Примечание монтажника
    Регулятор Sentera Modbus или EC-вентилятор RJ45 → линия Modbus RTU с PoM Вентилятор управляется по сигналу, рассчитанному датчиком Проверьте, подаёт ли устройство питание PoM
    Объект с BMS RJ45 → Modbus RTU BMS считывает T, rH и управляющий сигнал Для каждого датчика – отдельный адрес
    Удалённый мониторинг Modbus RTU → интернет-модуль Sentera → SenteraWeb Удалённое изменение настроек и предупреждения Требуется интернет-модуль Sentera
    Подземная автостоянка Монтируется на объекте, RJ45 → Modbus Вентиляция усиливается при росте влажности или температуры Направляйте кабельный ввод вниз

    Как выбрать датчик температуры и влажности для наружных условий

    Место монтажа / функция Рекомендуемая модель
    На улице / во влажной среде, данные измерений в BMS по Modbus RTU, PoM ODTHM (наружный датчик, IP65)
    На улице, управляющий сигнал по T и rH через Modbus RTU, PoM OCTHM-R (умный наружный датчик, IP65) ← эта модель
    В воздуховоде Серия DSTH-3 / DSTHM-2 или DCTH-2 (см. канальные)
    В помещении на стене Серия RSTH-3 / RSTHM-2 или RCTH-2
    Правило: сначала определите, где измеряется (воздуховод, помещение, улица), затем – что нужно от датчика: отдельные аналоговые сигналы для контроллера (датчик-преобразователь, 3 выхода), только данные в BMS (версия Modbus / PoM) или прямое управление вентилятором одним выходом (умный датчик). Наконец – питание и количество проводов: -F – 24 VDC, 4 провода, раздельные земли; -G – AC или DC, 3 провода, общая земля; -M / -H – питание по кабелю Modbus (RJ45).
    Когда выбрать другое решение: только для измерения на улице – ODTHM; для воздуховода – серия DCTH-2; для помещения – серия RCTH-2.

    Преимущества

    • Датчик и контроллер в одном устройстве
    • Управление по T, rH или по обоим
    • Точность ±0,4 °C, ±3 % rH
    • Modbus RTU, программное обеспечение обновляется по сети
    • Питание и связь одним кабелем RJ45
    • Корпус IP65

    Недостатки / ограничения

    • Только один управляющий сигнал по T и rH
    • Аналогового выхода нет – требуется устройство Modbus RTU и питание PoM
    • Диапазоны и логика задаются только через Modbus RTU

    Указания по безопасности и монтажу

    • Монтаж и подключение выполняет квалифицированный электрик / специалист по автоматике при отключённом питании.
    • Напряжение питания – 24 VDC по Modbus (PoM), RJ45.
    • Не подключайте разъём RJ45 к компьютерному сетевому оборудованию (Ethernet) – в нём присутствует питание 24 VDC PoM.
    • Сброс параметров связи Modbus – перемычкой на контактах PROG 1 и 2 не менее 10 s.
    • Монтируйте так, чтобы кабельный ввод был направлен вниз.

    Краткое руководство по выбору

    -30…+70 °C
    0–100 % rH
    PoM / RJ45
    Modbus RTU
    24 VDC через Modbus
    IP65
    Подходит, когда нужно:
    • управлять вентилятором или заслонкой по температуре и влажности на улице или во влажной среде без отдельного контроллера;
    • реализовать вентиляцию по потребности во влажных помещениях;
    • позже интегрировать управление в BMS по Modbus RTU.
    Проверьте перед использованием:
    • поддерживает ли управляемое устройство или BMS Modbus RTU;
    • питание: 24 VDC по Modbus (PoM), RJ45;
    • нужны ли отдельные сигналы T и rH – тогда выбирайте датчик-преобразователь.
    Важное напоминание: OCTHM-R формирует один управляющий сигнал по T и rH; он не заменяет силовую часть регулятора скорости вентилятора.

    FAQ

    Нужен ли отдельный контроллер?
    Нет, алгоритм встроен, а сигнал управления передаётся по Modbus RTU.
    Можно ли управлять только по влажности?
    Да, параметр температуры (или влажности) можно отключить через Modbus RTU.
    Как изменяются настройки?
    Через Modbus RTU – программа 3SModbus с преобразователем CNVT-USB-RS485 или через BMS.
    Как сбросить настройки Modbus?
    Перемычкой на контактах PROG 1 и 2 не менее 10 секунд.
    Можно ли устанавливать на улице?
    Да, корпус IP65 подходит для использования на улице и во влажных зонах.
    Есть ли аналоговый выход?
    Нет, сигнал управления передаётся только по Modbus RTU, поэтому необходимы устройство Modbus и питание PoM.

    Умный наружный датчик-регулятор температуры и влажности | -30…70°C | 0-100%rH | Modbus RTU | PoM 24VDC | RJ45 | IP65 | Sentera Controls | OCTHM-R

    Sentera OCTHM-R – умный наружный датчик-контроллер температуры и влажности: -30…+70 °C, 0–100 % rH, управляющий сигнал по Modbus RTU, питание 24 VDC по Modbus (PoM), RJ45, IP65. Вентиляция по влажности и температуре без отдельного контроллера.
