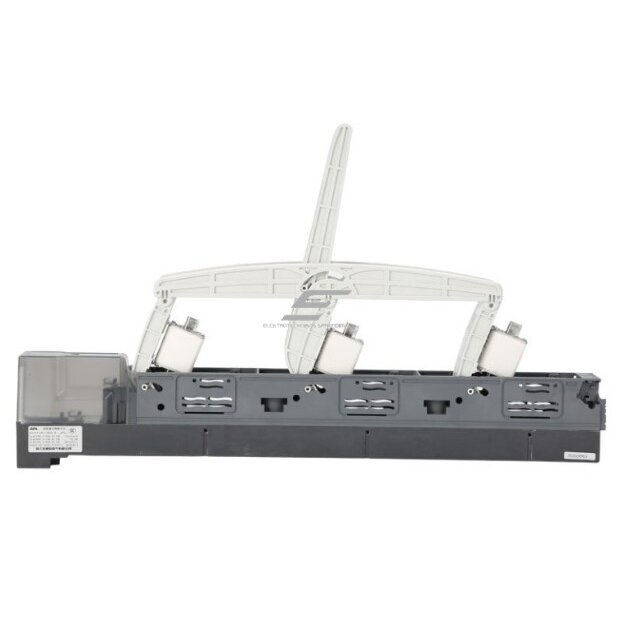

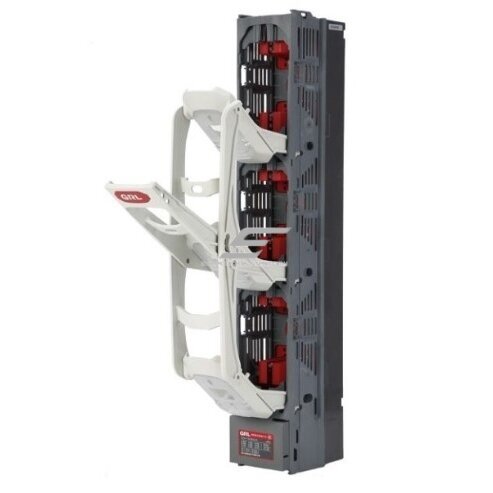

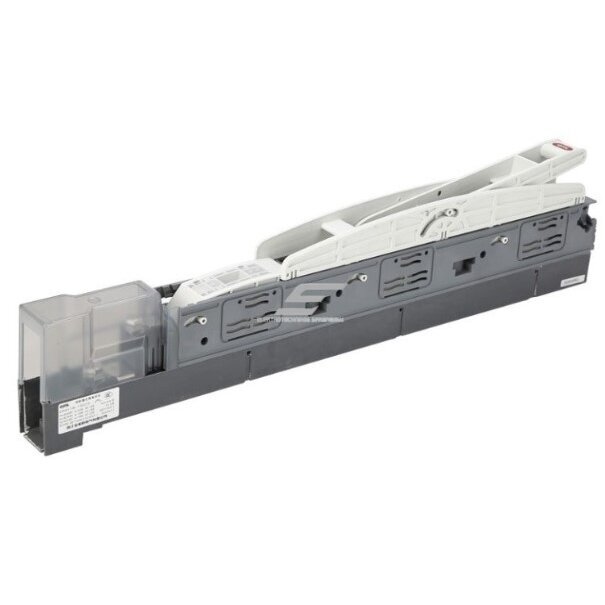

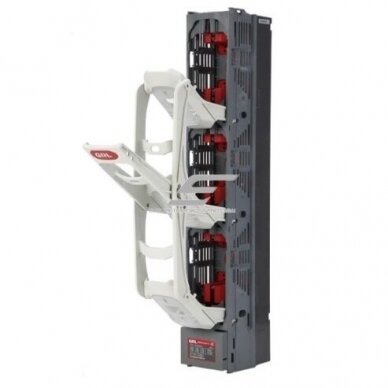

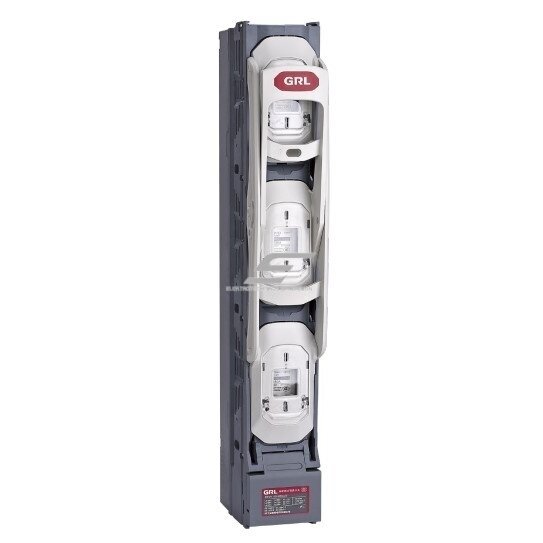

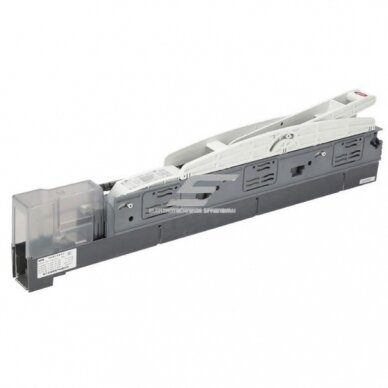

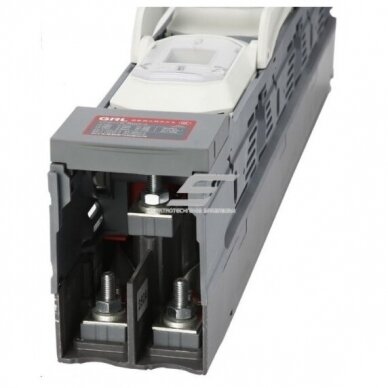

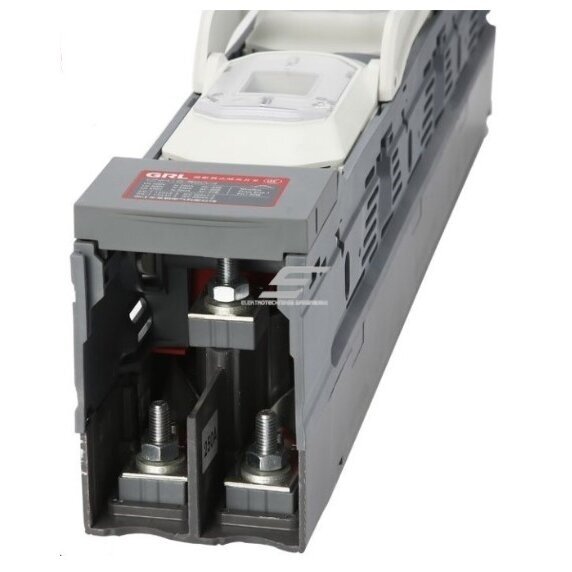

Вертикальный держатель для предохранительных выключателей | 3P | 160A | 690V | для предохранителей NH00 | для монтажа на панель

Технические характеристики:
Электрические параметры:

Номинальное рабочее напряжение (Ue): AC400V / AC500V / AC690V
Номинальный рабочий ток (Ie): 613A (AC400V), 125A (AC500V), 100A (AC690V)
Термический постоянный ток (Ith): 160A (AC400V), 125A (AC500V), 500A (AC690V)
Категория использования: AC-23B, AC-22B
Ограниченный ток короткого замыкания (Iq): 50kA
Изоляционное напряжение (Ui): 1000V
Импульсное выдерживаемое напряжение (Uimp): 8 kV
Частота: 50/60 Гц
Электрическая износостойкость: 200 циклов
Механические данные:

Механическая износостойкость: 1400 циклов

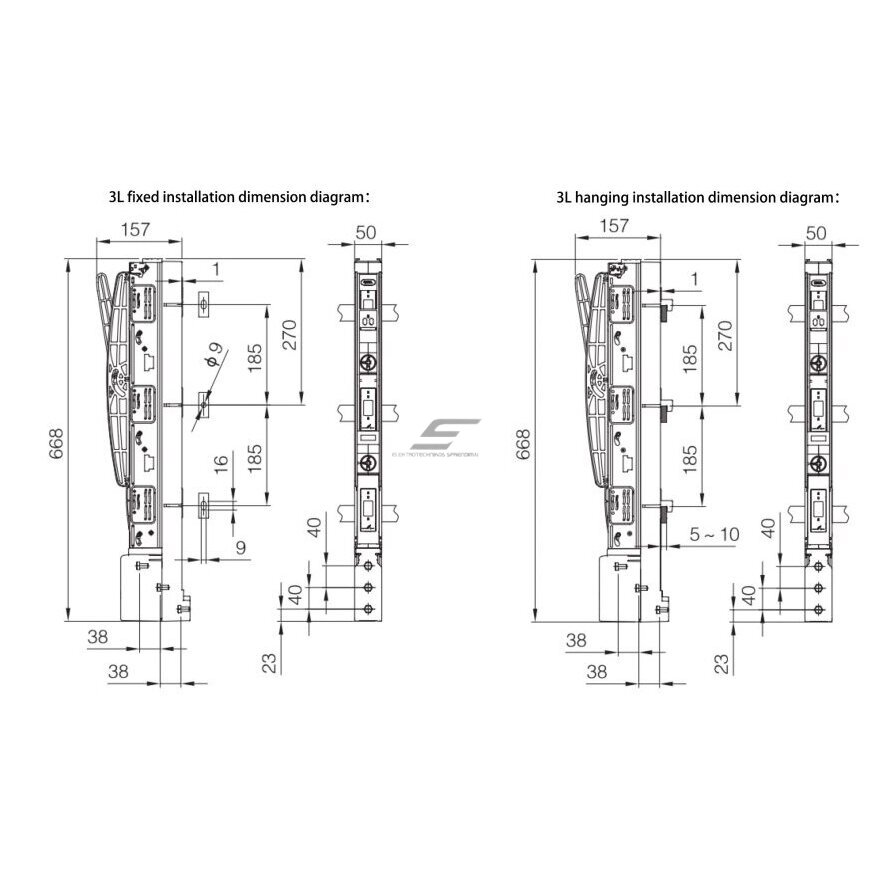

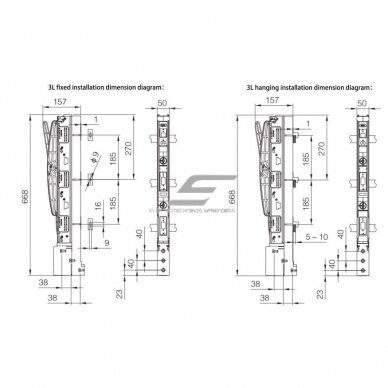

Расстояние между медными шинами: 185 мм
Степень защиты: IP20 (в открытом состоянии), IP30 (в закрытом состоянии)
Рабочая температура: -5°C до +55°C
Режим работы: Непрерывный
Управление: Рукоятка
Тип установки: Вертикальный
Рабочая высота над уровнем моря: ≤2000 м
Степень загрязнения: 3
Категория перенапряжения: III
Данные предохранителя (RT16NTNH – GB/T13539.2, IEC 60269-2):

Рабочий ток (In): 160A (AC400V), 125A (AC500V), 100A (AC690V)
Потери мощности (P): 12W
Дополнительные функции:

Система электронного мониторинга предохранителя (EFM) – возможна установка.
Микропереключатель для вывода сигналов открытия/закрытия – возможна интеграция.
Применение:
Промышленные системы электроснабжения
Электрощиты и подстанции
Защита от перегрузок и коротких замыканий
Коммутация нагрузок через предохранители в мощных электроустановках
Объекты энергетики, производства и промышленности, где требуется надежное отключение тока
Плюсы:
Высокий порог тока короткого замыкания – обеспечивает высокий уровень защиты.
Мощное отключение тока – подходит для систем с высокой нагрузкой.
Возможность интеграции модуля EFM – позволяет контролировать состояние предохранителей.
Компактный вертикальный монтаж – экономит место в электрощитах.
Высокий уровень изоляции и устойчивость к импульсному напряжению.
Прочная механическая конструкция – обеспечивает долгий срок службы.
Минусы:
Необходим отдельный выбор предохранителя – в комплекте отсутствует встроенный предохранитель.
Только вертикальный монтаж – может быть неудобным в некоторых конфигурациях электрощитов.
Требуется надежная затяжка соединений – чтобы избежать плохого контакта.
Вертикальный держатель предохранителей-разъединителей – это высококачественное устройство для надежной защиты электросетей от перегрузок и коротких замыканий. Этот прибор особенно подходит для промышленных систем распределения электроэнергии, где требуется высокая отключающая способность и надежная защита. Благодаря дополнительным аксессуарам, таким как электронный мониторинг предохранителей (EFM) или микропереключатели для сигнализации, эта модель может быть эффективно адаптирована к различным электрическим установкам.
