  •   Вертикальный держатель для предохранительных выключателей | 3P | 400A | 690V | для предохранителей NH2 | для монтажа на панель

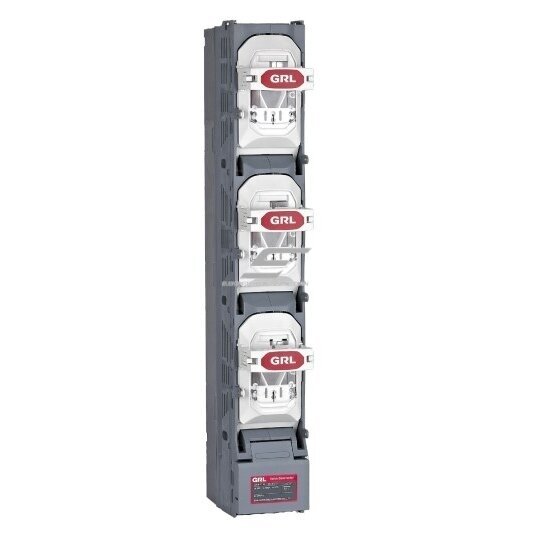

      Вертикальный держатель для предохранительных выключателей | 3P | 400A | 690V | для предохранителей NH2 | для монтажа на панель 1

    Вертикальный держатель для предохранительных выключателей | 3P | 400A | 690V | для предохранителей NH2 | для монтажа на панель

    Артикул: DNH18-400/3S
    Задать вопрос об этом товаре
    Цена 115.14 € с НДС
    ( 95.16 € без НДС )
    Не подходит цена? Предложи свою!

    Вертикальный держатель предохранительного разъединителя – это современный электротехнический компонент, предназначенный для безопасного отключения электрических цепей и защиты от перегрузок и коротких замыканий. Эта модель разработана с учетом потребностей пользователей и требований рынка, оптимизируя свою конструкцию в соответствии с новейшими стандартами электротехники.

    Разъединитель используется с предохранителями, обеспечивая надежное прерывание тока и защиту при чрезмерной электрической нагрузке. Устройство поддерживает функцию электронного мониторинга предохранителя (EFM), которая может быть дополнительно установлена, а также позволяет установить микропереключатель для сигнализации состояния открыто/закрыто.

  • Описание

    Технические характеристики:

    Электрические параметры (с предохранителем):
    Номинальное рабочее напряжение (Ue): AC400V / AC500V / AC690V
    Номинальный рабочий ток (Ie): 400A (AC400V), 400A (AC500V), 315A (AC690V)
    Термический постоянный ток (Ith): 400A (AC400V), 400A (AC500V), 315A (AC690V)
    Категория применения: AC-23B, AC-22B, AC-21B
    Ограниченный ток короткого замыкания (Iq): 100kA (AC400V), 100kA (AC500V), 50kA (AC690V)
    Напряжение изоляции (Ui): 1000V
    Импульсное выдерживаемое напряжение (Uimp): 12 кВ
    Частота: 50/60 Гц
    Электрическая износостойкость: 200 циклов
    Электрические параметры (с медным соединением):

    Номинальное рабочее напряжение (Ue): AC500V
    Номинальный рабочий ток (Ie): 400A
    Термический постоянный ток (Ith): 400A
    Категория применения: AC-23B
    Ограниченный ток короткого замыкания (Icw): 12kA
    Напряжение изоляции (Ui): 1000V
    Импульсное выдерживаемое напряжение (Uimp): 12 кВ
    Частота: 50/60 Гц
    Электрическая износостойкость: 200 циклов
    Механические данные:
    Механическая износостойкость: 800 циклов (AC400V / AC500V), 1400 циклов (AC690V)

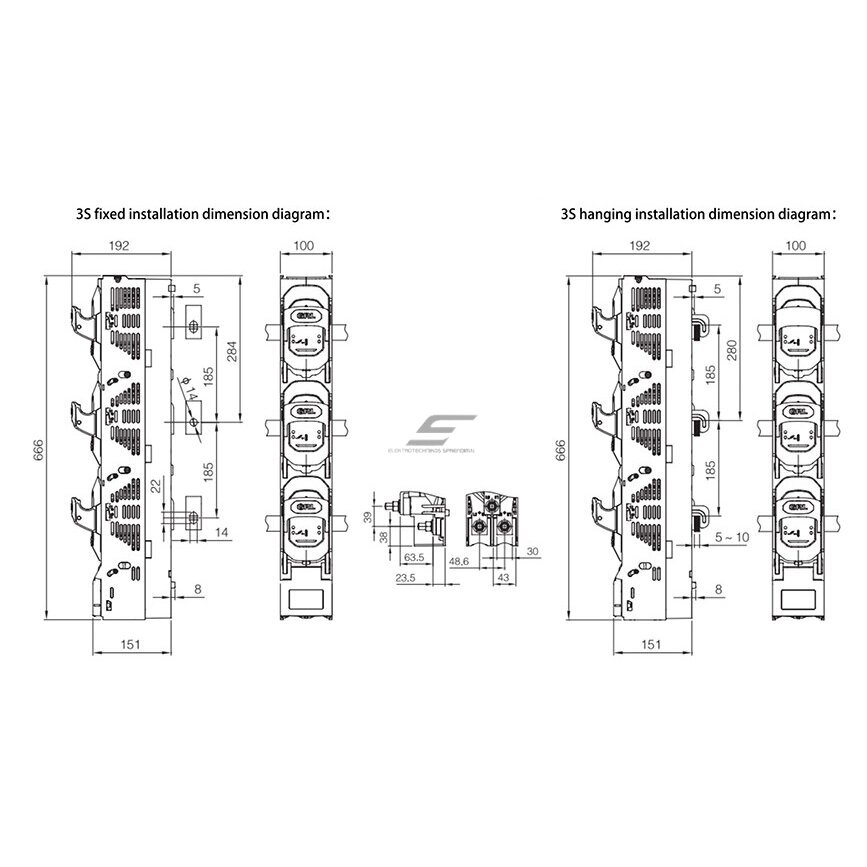

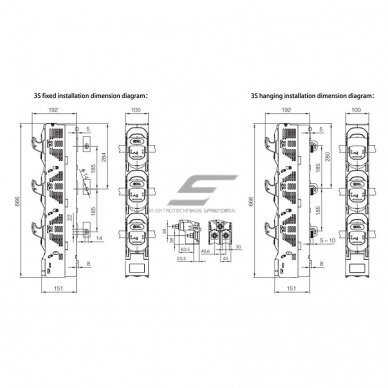

    Расстояние между медными шинами: 185 мм
    Степень защиты: IP20 (открытое состояние), IP30 (закрытое состояние)
    Рабочая температура: -5°C до +55°C
    Режим работы: Непрерывная работа
    Управление: Ручка
    Тип установки: Вертикальный
    Высота эксплуатации над уровнем моря: ≤2000 м
    Степень загрязнения: 3
    Категория перенапряжения: IV

    Данные предохранителя (RT16NTNH – GB/T13539.2, IEC 60269-2):
    Рабочий ток (In): 250A (AC400V), 250A (AC500V), 200A (AC690V)
    Потери мощности (P): 18W (AC400V), 23W (AC500V), 32W (AC690V)
    Дополнительные функции:
    Система электронного контроля предохранителя (EFM) – дополнительная установка.
    Микропереключатель для сигнализации включения/выключения – возможна интеграция.
    Применение:

    Промышленные системы распределения электроэнергии
    Электрические щиты и подстанционное оборудование
    Защита от перегрузок и коротких замыканий
    Предохранительные разъединители нагрузки для мощных электроприборов
    Энергетика, производство и промышленные объекты
    Плюсы:

    Высокая предельная токовая нагрузка
    Компактная вертикальная установка
    Возможность электронного мониторинга предохранителей

    Минусы:

    Требуется дополнительный предохранитель
    Только вертикальный монтаж
