  • Защитный кожух с кнопкой STOP для автомата защиты двигателя | FMP32 | 147×92×152 mm | IP55 | Promfactor Baltic | BFS1

    Артикул: BFS1
    Штрих-код: 4779040157734

    BFS1 – пластиковый кожух IP55 с кнопкой STOP для автомата защиты двигателя FMP32, 147×92×152 mm, для местного пускателя двигателя у станка или насоса.

  • Защитный кожух с кнопкой STOP для автомата защиты двигателя | FMP32 | 147×92×152 mm | IP55 | Promfactor Baltic | BFS1

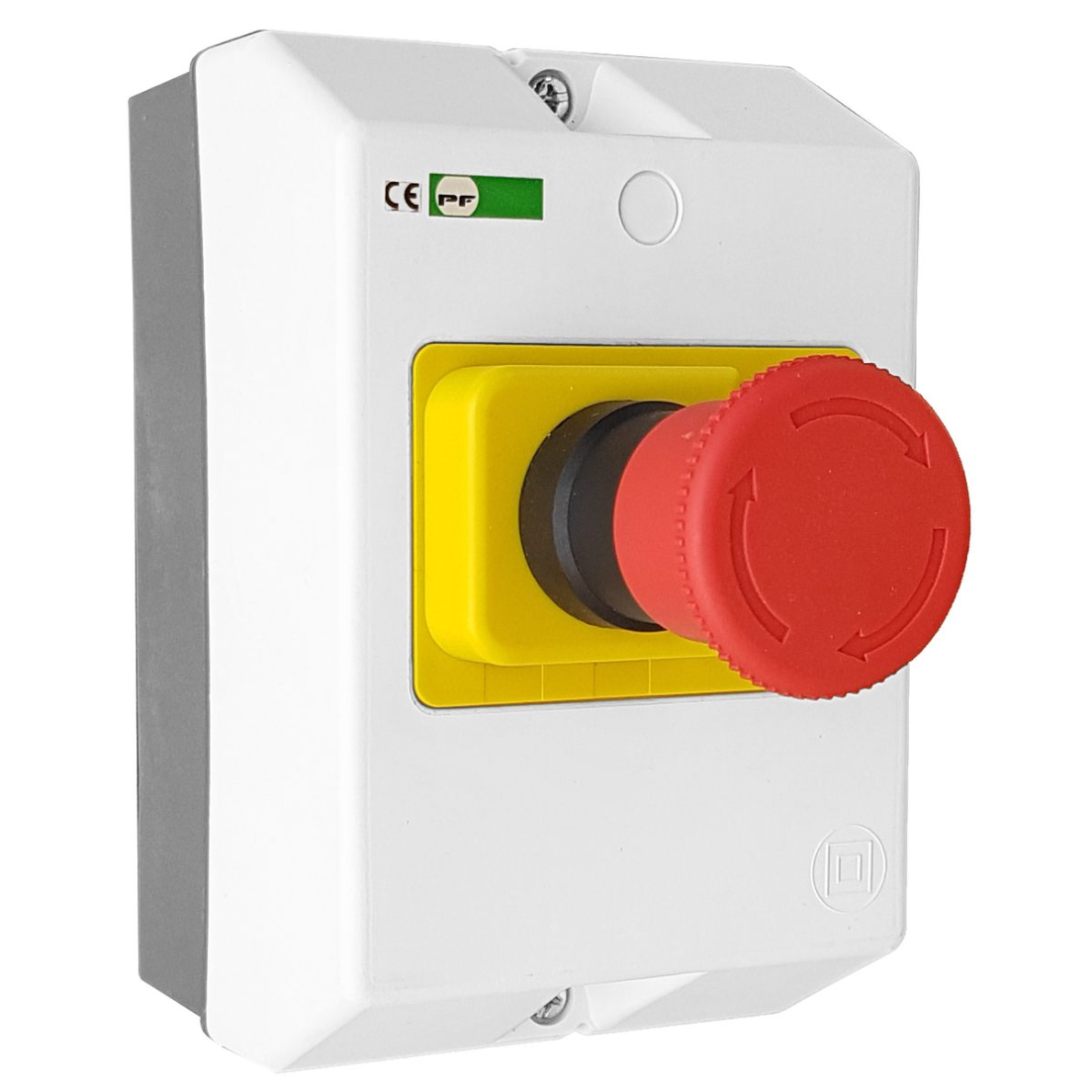

    BFS1 (BFS-1) – пластиковый защитный кожух (коробка) Promfactor Baltic с кнопкой STOP для автомата защиты двигателя FMP32. Степень защиты IP55, размеры 147×92×152 mm – FMP32 можно монтировать прямо у двигателя или оборудования, без отдельного щита.

    Главное:
    Сам FMP32 имеет IP20, поэтому открыто у оборудования его монтировать нельзя. BFS1 закрывает выключатель в корпусе IP55, а кнопка STOP в крышке позволяет отключить двигатель, не открывая кожух, – получается местный пускатель-защита двигателя.
    Совместимость
    FMP32 (0,16–25 A)
    Степень защиты
    IP55
    Размеры
    147×92×152 mm
    Управление
    Кнопка STOP на крышке

    Принцип работы

    Кожух крепится на поверхность – на стену, конструкцию или раму оборудования; внутри монтируется автомат защиты двигателя FMP32, а кабели питания и двигателя вводятся через герметичные вводы.

    При закрытой крышке FMP32 остаётся защищённым от пыли и брызг воды (IP55), а кнопка STOP на крышке механически отключает выключатель – двигатель можно остановить быстро и не открывая кожух.

    Результат – компактная местная точка управления и защиты двигателя с защитой от перегрузки и короткого замыкания от FMP32, подходящая для мастерских, складов и сельскохозяйственных объектов.

    Чем полезен BFS1?
    Не нужен отдельный щит для одного двигателя: FMP32 + BFS1 образуют местный пускатель IP55 с кнопкой STOP.

    Технические характеристики

    Тип товара Защитный кожух (коробка) с кнопкой STOP
    Производитель / код Promfactor Baltic / BFS1 (BFS-1)
    Совместимость Автоматы защиты двигателя FMP32 (FMP0025–FMP2500)
    Материал корпуса Ударопрочный пластик
    Степень защиты IP55

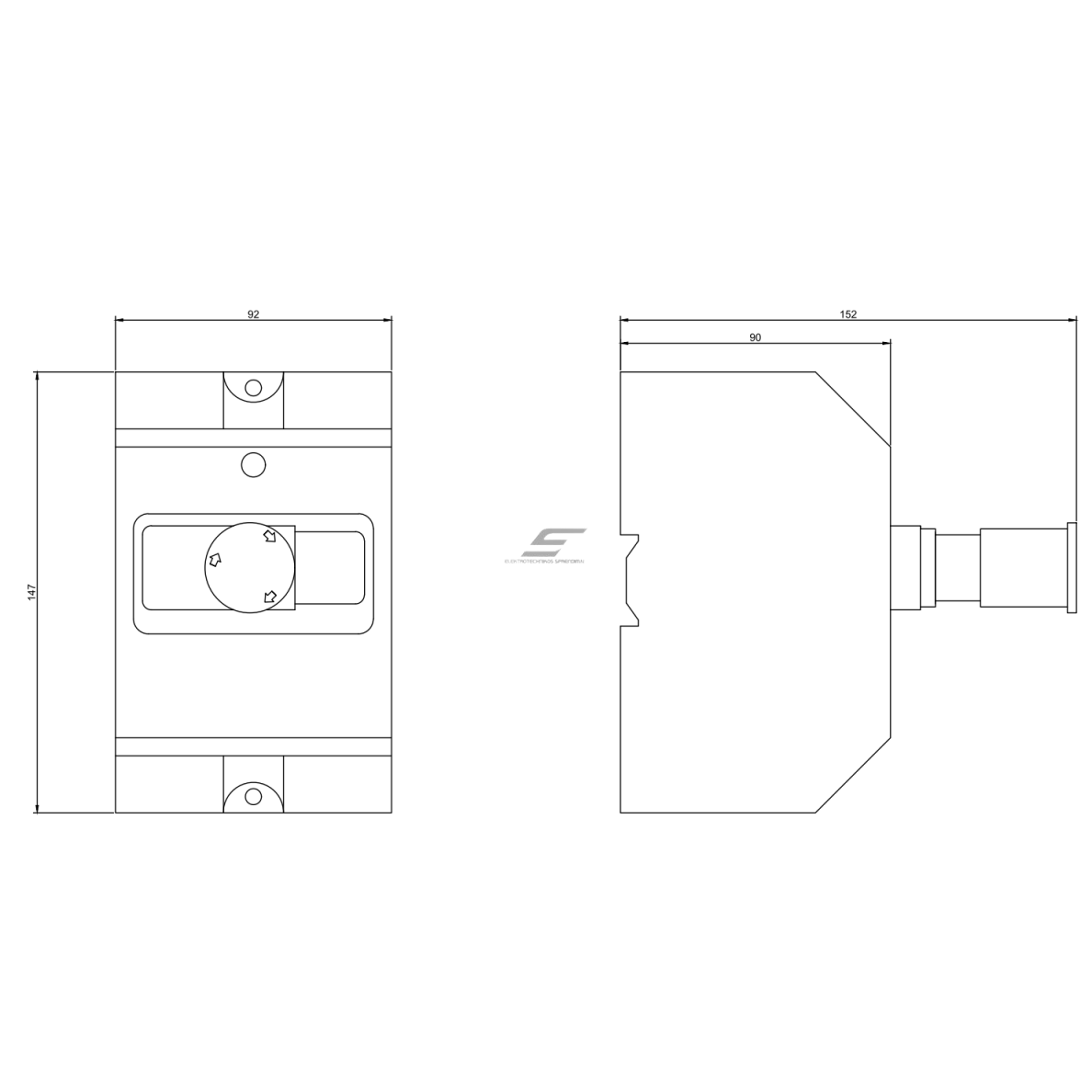

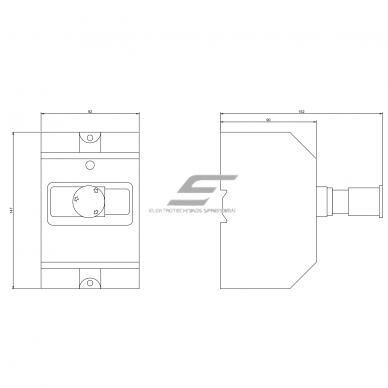

    Размеры 147×92×152 mm
    Элемент управления Кнопка STOP на крышке
    Монтаж Накладной
    Рабочая температура -25…+55 °C
    Температура хранения -25…+70 °C
    Высота над уровнем моря до 2000 m
    Гарантийный срок 5 лет
    Срок службы не менее 15 лет

    Основные функции

    • Корпус IP55 – защищает FMP32 от пыли и брызг воды при монтаже у оборудования.
    • Кнопка STOP на крышке – двигатель отключается быстро, не открывая кожух.
    • Адаптирован для FMP32 – подходит для всего диапазона FMP32 от 0,16 до 25 A.
    • Ударопрочный пластик – прочный в условиях мастерских, складов и сельского хозяйства.
    • Поверхностный монтаж – выключатель можно установить прямо рядом с двигателем, без отдельного щита.
    • Рабочая температура -25…+55 °C – подходит для неотапливаемых помещений и чердаков.

    Где применяется?

    • Местный пускатель насоса или вентилятора
    • Деревообрабатывающие или металлообрабатывающие станки в мастерских
    • Компрессоры и гидравлические станции
    • Зерновые транспортёры, шнеки, вентиляторы в сельском хозяйстве
    • Конвейеры на складах и в логистических центрах
    • Бетономешалки и оборудование стройплощадки (под навесом)
    • Скважинные насосы в технических помещениях

    Использование по необходимости

    Электрику хозяйств и сельскохозяйственных зданий.
    Кожух IP55 с FMP32 – простой местный пускатель для зерновых шнеков и вентиляторов.
    Монтажнику станков и оборудования мастерских.
    Кнопка STOP на крышке позволяет быстро остановить двигатель станка, не открывая кожух.
    Монтажнику насосных и котельных.
    FMP32 + BFS1 заменяет отдельный щит для защиты и управления одним насосом.

    Практическое применение

    Если в мастерской нужно защитить двигатель 1,5 kW 400 V с номинальным током около 3,5 A, то FMP0400 (2,5–4 A) выставляется на 3,5 A и монтируется в кожухе BFS1 рядом со станком, а кнопка STOP в крышке используется для быстрого отключения.

    Руководство по применению: как используется на практике

    BFS1 с FMP32 образует местный пускатель двигателя – подбирается только диапазон FMP32 по току двигателя:

    Объект Что подключается Результат Примечание монтажника
    Станки в мастерских FMP32 по In двигателя, ввод 3 фаз Местный пуск и STOP у станка Вводите кабели через герметичные вводы
    Насос в техническом помещении FMP32 + дополнительный контакт F/ACt-1-11 Защита и сигнал состояния в контроллер Подберите дополнительный контакт до монтажа
    Сельскохозяйственный вентилятор или шнек FMP32, кабель с защитой от механических повреждений IP55 защита от пыли В местах прямого дождя используйте козырёк
    Компрессор FMP32 по току двигателя Защита от перегрузки и короткого замыкания на месте Согласуйте настройку с пусковым током

    Как выбрать кожух и выключатель FMP32

    Потребность / ток двигателя Рекомендуемая модель
    Кожух с кнопкой STOP, IP55 BFS1 (с кнопкой STOP) ← эта модель
    Кожух без кнопки STOP, IP55 BF1 (147×92×95 mm)
    Ток двигателя 0,16–0,25 A FMP0025 (FMP32 0,16–0,25 A)
    Ток двигателя 0,25–0,4 A FMP0040 (FMP32 0,25–0,4 A)
    Ток двигателя 0,4–0,63 A FMP0063 (FMP32 0,4–0,63 A)
    Ток двигателя 0,63–1 A FMP0100 (FMP32 0,63–1 A)
    Ток двигателя 1–1,6 A FMP0160 (FMP32 1–1,6 A)
    Ток двигателя 1,6–2,5 A FMP0250 (FMP32 1,6–2,5 A)
    Ток двигателя 2,5–4 A FMP0400 (FMP32 2,5–4 A)
    Ток двигателя 4–6,3 A FMP0630 (FMP32 4–6,3 A)
    Ток двигателя 6–10 A FMP1000 (FMP32 6–10 A)
    Ток двигателя 9–14 A FMP1400 (FMP32 9–14 A)
    Ток двигателя 13–18 A FMP1800 (FMP32 13–18 A)
    Ток двигателя 17–23 A FMP2300 (FMP32 17–23 A)
    Ток двигателя 20–25 A FMP2500 (FMP32 20–25 A)
    Правило: кожух подходит только для FMP32 (до 25 A); выключатель подбирайте так, чтобы номинальный ток двигателя был в середине диапазона регулировки FMP32, а FMP80 (25–80 A) для этого кожуха не подходит.
    Когда выбрать другое решение: кожух без кнопки STOP – BF1; автоматы защиты двигателя FMP32 (FMP0025–FMP2500); дополнительные контакты F/ACt-1-11, F/ACt-1-20, F/ACs-1-11, F/ACs-1-20; сигнальные контакты F/ALCs; независимые расцепители F/SRs230, F/SRs400; расцепители минимального напряжения F/UVs230, F/UVs400.

    Преимущества

    • IP55 защита от пыли и брызг воды
    • Кнопка STOP на крышке
    • Адаптирован для всего диапазона FMP32
    • Ударопрочный пластиковый корпус
    • Рабочая температура -25…+55 °C
    • Не нужен отдельный щит для одного двигателя

    Недостатки / ограничения

    • Подходит только для FMP32 – FMP80 (25–80 A) не помещается
    • Не предназначен для прямого дождя и агрессивных химических веществ без дополнительной защиты
    • Выключатель FMP32 и кабельные вводы заказываются отдельно
    • Более дешёвый вариант без кнопки STOP – BF1

    Указания по безопасности и монтажу

    • Монтаж и подключение выполняет квалифицированный электрик при отключённом питании.
    • Перед открытием кожуха отключите питание перед FMP32 – на клеммах напряжение 400 V.
    • Вводите кабели через подходящие герметичные вводы, чтобы сохранить IP55.
    • Настройте FMP32 по номинальному току двигателя с его заводской таблички.
    • Подключите защитный проводник (PE) к корпусу двигателя и оборудования.

    Краткое руководство по выбору

    FMP32
    IP55
    Кнопка STOP
    147×92×152 mm
    пластик
    -25…+55 °C
    Подходит, когда нужно:
    • нужно смонтировать FMP32 у двигателя без отдельного щита;
    • в месте монтажа есть пыль или брызги воды;
    • нужна быстрая кнопка STOP на кожухе.
    Проверьте перед использованием:
    • укладывается ли ток двигателя в диапазон FMP32 (до 25 A);
    • нужна ли кнопка STOP (BFS1) или достаточно BF1;
    • размер и количество кабельных вводов.
    Важное напоминание: BFS1 предназначен только для FMP32; выключатель FMP32 в комплект не входит и заказывается отдельно по току двигателя.

    FAQ

    Для каких выключателей подходит BFS1?
    BFS1 предназначен для автоматов защиты двигателя Promfactor FMP32 от 0,16 до 25 A.
    Какова степень защиты кожуха?
    Степень защиты кожуха – IP55.
    Чем BFS1 отличается от BF1?
    У BFS1 кнопка STOP находится в крышке, а BF1 – кожух без неё.
    Каковы размеры кожуха?
    Размеры кожуха – 147×92×152 mm.
    Входит ли выключатель FMP32 в комплект?
    Нет, выключатель FMP32 заказывается отдельно в соответствии с номинальным током двигателя.
    При какой температуре можно использовать?
    Кожух предназначен для работы при температуре от -25 до +55 °C.

    Защитный кожух с кнопкой STOP для автомата защиты двигателя | FMP32 | 147×92×152 mm | IP55 | Promfactor Baltic | BFS1

    Promfactor Baltic BFS1 (BFS-1) – защитный кожух IP55 с кнопкой STOP для автомата защиты двигателя FMP32, 147×92×152 mm, ударопрочный пластик – для местного пускателя двигателя в мастерских, хозяйствах и насосных.
