  • Uus   Temperatuuriandur | −55…+125 °C | 1 m kaabel | 1-Wire | impulssanalüsaatorile D105 | smart-MAIC | DS18b20
    Uus   Temperatuuriandur | −55…+125 °C | 1 m kaabel | 1-Wire | impulssanalüsaatorile D105 | smart-MAIC | DS18b20 1
    Uus   Temperatuuriandur | −55…+125 °C | 1 m kaabel | 1-Wire | impulssanalüsaatorile D105 | smart-MAIC | DS18b20 2

    Temperatuuriandur | −55…+125 °C | 1 m kaabel | 1-Wire | impulssanalüsaatorile D105 | smart-MAIC | DS18b20

    Tootekood: MAIC-DS18b20
    Küsi
    Hind 6.78 € KM-ga
    ( 5.60 € KM-ta )
    Soovid teistsugust hinda? Paku oma!

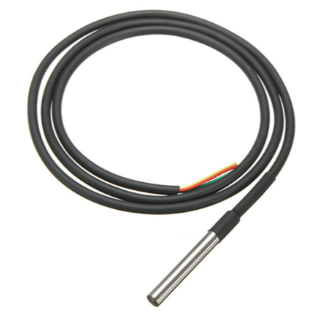

    Veekindel digitaalne temperatuuriandur roostevabast terasest hülsis 1 m kaabliga. Ühendatakse D105 1-Wire sisendisse – ühte sisendisse kuni 5 andurit, toide otse D105-st. Mõõdab −55…+125 °C, täpsus ±0,5 °C vahemikus −10…+85 °C.

  • Info

    Temperatuuriandur | −55…+125 °C | 1 m kaabel | 1-Wire | impulssanalüsaatorile D105 | smart-MAIC | DS18b20

    DS18b20 on digitaalne temperatuuriandur veekindlas roostevabast terasest hülsis 1 m kaabliga. See on mõeldud smart-MAIC D105 impulssanalüsaatorile: ühendatakse 1-Wire sisendisse ja edastab temperatuuri digitaalse signaalina, mistõttu näit ei sõltu kaabli takistusest.

    Peamine mõte:
    Üks D105 1-Wire sisend võtab vastu kuni 5 sellist andurit, igaühel on oma unikaalne aadress ja eraldi kanal T1–T5. See on lihtsaim viis jälgida ühe seadmega mitut temperatuuripunkti – näiteks katla peale- ja tagasivoolu, boilerit ja ruumi. Eraldi toiteallikat pole vaja – andur saab toite D105-st.
    Vahemik
    −55…+125 °C
    Täpsus
    ±0,5 °C (−10…+85 °C)
    Ühes sisendis
    kuni 5 tk
    Kaabel
    1 m

    Ühendamine D105-ga ja integreerimine

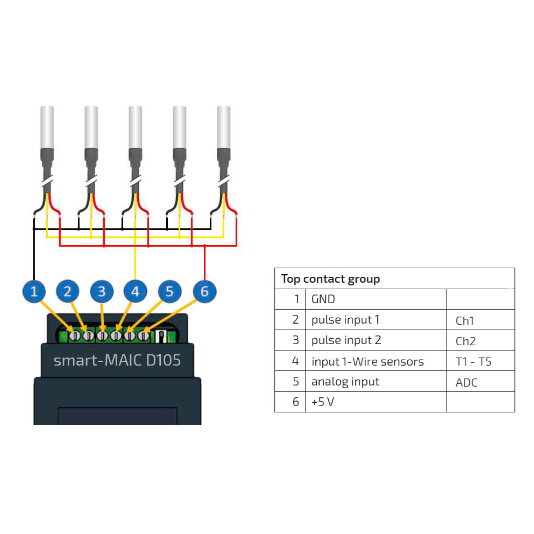

    • 1-Wire sisend (klemm 4) – Andmejuhe (kollane või sinine) ühendatakse D105 klemmiga 4 „Data 1-Wire“. Ühel liinil kuni 5 andurit, kõik ühendatakse paralleelselt siinina.
    • Toide (klemmid 6 ja 1) – Punane juhe – klemm 6 (+5 V D105-st), must või valge – klemm 1 (GND). Eraldi toiteallikat pole vaja.
    • Seadistamine ja andmed – D105 seadetes „Counter config“ valitakse „DS18x20 Temperature“, andurid tuvastatakse ja määratakse kanalitele T1–T5 oma nimedega. Andmed liiguvad smart-MAIC pilve, API-sse ja MQTT-sse.

    Tööpõhimõte

    Anduri hülss kinnitatakse mõõtekohta – torule, hülssi, ruumi või õue – ja kaabel viiakse kilbis oleva D105-ni. Mitme anduri korral ühendatakse need ükshaaval toite väljalülitamisel, kõik sama (3-juhtmelise) skeemi järgi.

    DS18b20 muundab temperatuuri ise digitaalseks väärtuseks ja edastab selle 1-Wire liini kaudu. D105 tunneb iga anduri ära unikaalse aadressi järgi, nii et näidud ei lähe segamini.

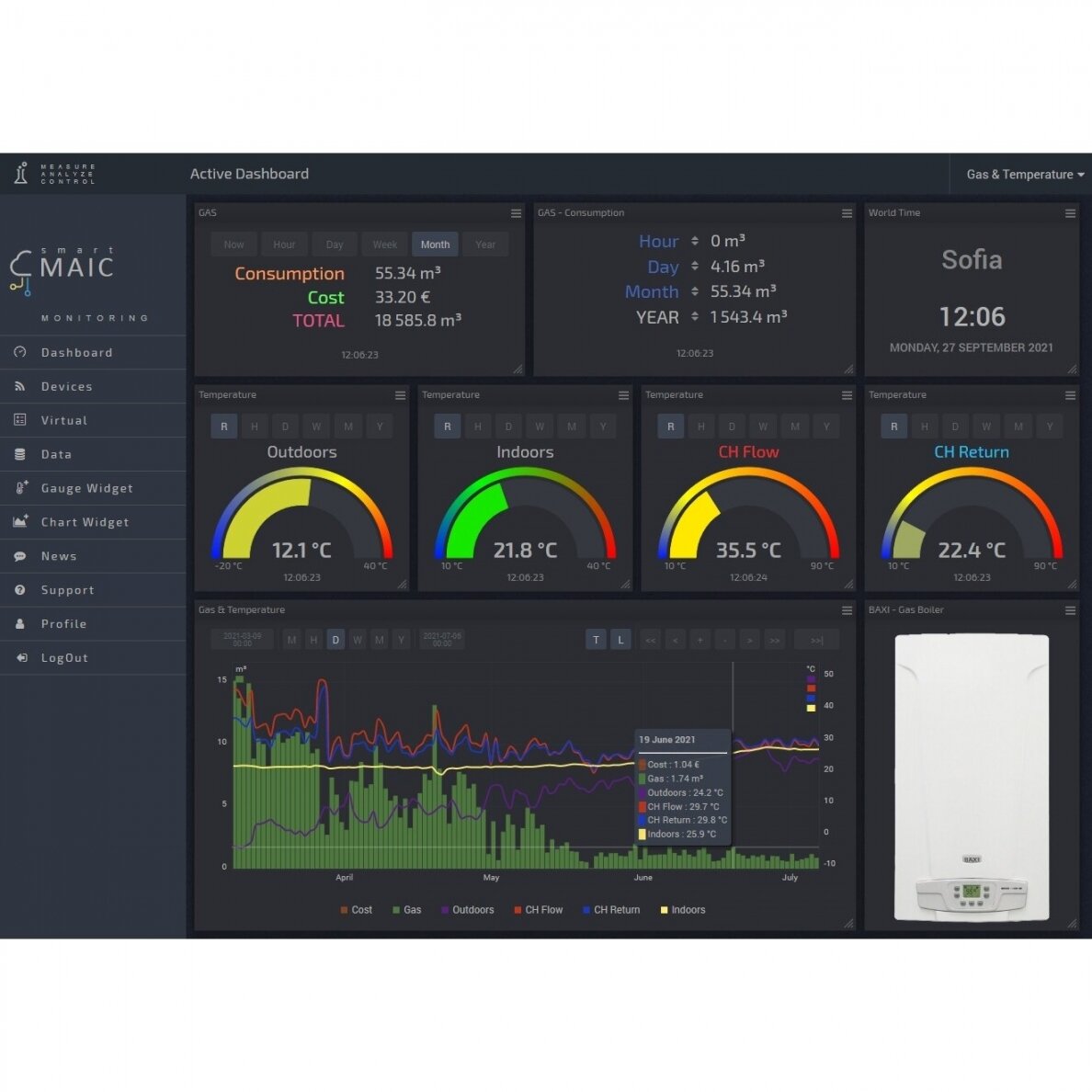

    Pilves näete iga punkti temperatuurikõverat ja ajalugu ning saate seadistada teavitused või D105 relee juhtimise läve järgi. Samad väärtused on saadaval API ja MQTT kaudu teie BMS-ile või Home Assistantile.

    Miks valida DS18b20?
    See on odavaim ja lihtsaim viis lisada paigaldatud D105-le temperatuurimõõtmine: ilma eraldi toiteta, ilma kalibreerimiseta ja kuni viie punktiga ühes sisendis. Veekindel hülss võimaldab mõõta nii vett kui ka välisõhku.

    Tehnilised andmed

    Toote tüüp Digitaalne temperatuuriandur
    Tootja / mudel smart-MAIC / DS18b20
    Mõõtevahemik −55…+125 °C
    Täpsus ±0,5 °C vahemikus −10…+85 °C
    Väljund 1-Wire, digitaalne
    Toide 3,0…5,5 V DC (D105 klemmilt 6)
    Korpus roostevabast terasest hülss 6 × 50 mm, veekindel
    Kaabli pikkus 1 m
    Ühendamine D105-ga 1-Wire sisend, klemm 4; GND – 1, +5 V – 6
    Kogus ühes sisendis kuni 5 tk
    Soovitatav liini pikkus kuni 5 m (tavaliselt töötab ka kuni 10 m)
    Andmekanalid T1–T5

    Põhifunktsioonid

    • Digitaalne signaal – kaabli pikkus ja takistus ei moonuta näitu.
    • Kuni 5 punkti ühes sisendis – mitu tsooni ilma lisaseadmeta.
    • Unikaalne anduri aadress – iga kanal T1–T5 nimetatakse eraldi.
    • Veekindel hülss – sobib torudele, mahutitele ja välisõhule.
    • Toide D105-st – eraldi toiteallikat pole vaja.
    • Läved ja teavitused – D105 relee saab seadmeid temperatuuri järgi sisse ja välja lülitada.

    Mille poolest erineb sarnastest toodetest?

    • DHT22 – Mõõdab ka niiskust, kuid alates vaid −40 °C, tal puudub veekindel korpus ja ta hõivab kogu 1-Wire sisendi (1 tk).
    • D280 – Lisab niiskuse ja õhurõhu, kuid sisendisse saab ühendada ainult ühe; DS18b20 – kuni 5.
    • DR-20 – Kasutab samuti 1-Wire sisendit, kuid mõõdab kiirgusfooni; temperatuur on selles vaid lisaparameeter.

    Kus kasutatakse?

    • Katlamajade peale- ja tagasivoolu temperatuur
    • Sooja vee boilerid ja akumulatsioonipaagid
    • Külmikud, sügavkülmikud ja külmkambrid
    • Välisõhu temperatuur hoone juures
    • Kasvuhooned ja abihooned
    • Elektrikilpide ja serveriruumide temperatuur
    • Soojuspumbasüsteemid

    Kasutamine vastavalt vajadusele

    Küttesüsteemide paigaldajale.
    Ühe D105-ga jälgite kuni 5 punkti – pealevool, tagasivool, boiler, ruum ja õues – ning näete, kas süsteem on reguleeritud.
    Toidukaubandusele ja ladudele.
    Jahutusseadmete temperatuur salvestatakse ajalukku ja läve ületamisel saate teavituse.
    Koduautomaatika huvilisele.
    Odav ja lihtne temperatuuripunkt MQTT-ga – ilma jootekolvi ja eraldi toiteta.

    Praktiline kasutus

    Kui soovite kontrollida, kas soojuspump töötab tõhusalt, ühendage D105-ga kolm DS18b20 andurit: peale- ja tagasivoolu torule ning õue. Siis näete pilves temperatuuride vahet reaalajas ning koos D105 impulsisisendisse ühendatud soojus- või elektriarvestiga ka tarbimist.

    Plussid

    • Kuni 5 andurit ühes D105 sisendis
    • Digitaalne signaal – kalibreerimist pole vaja
    • Veekindel roostevabast terasest hülss
    • Lai vahemik −55…+125 °C
    • Toide D105-st, ilma lisaplokita
    • Lihtne seadistamine D105 seadetes

    Miinused / piirangud

    • Mõõdab ainult temperatuuri – niiskuse jaoks on vaja DHT22 või D280.
    • 1-Wire sisend on ühine: DS18b20 andurite ühendamisel ei saa sama sisendit kasutada DHT22, D280 ega DR-20 jaoks.
    • Soovitatav liini pikkus on kuni 5 m; pikemad liinid vajavad kvaliteetset juhet ja siiniühendust.
    • Kaabel on 1 m – pikema vahemaa korral tuleb seda pikendada.

    Ohutus- ja paigaldusjuhised

    • Ühendage andureid ainult siis, kui D105 toide on välja lülitatud.
    • Juhtmete ühendamisel kasutage vaskjuhtmeid ja jootmist või kvaliteetseid liitmikke.
    • Ühendage mitu andurit siinina (üksteise järel), mitte tähtühendusena.
    • Paigaldage signaalikaabel jõukaablitest ja sagedusmuunduritest eemale.
    • Kõik ühe liini andurid tuleb ühendada sama skeemi järgi (3- või 2-juhtmeline).

    Kiire valikujuhend

    −55…+125 °C
    ±0,5 °C
    kuni 5 tk / sisend
    1-Wire, 1 m
    Sobib, kui vajate:
    • mitu temperatuuripunkti ühe D105-ga
    • vee või toru temperatuuri mõõtmist
    • temperatuuriläve teavitusi või relee juhtimist
    Kontrollige enne kasutamist:
    • kas D105 1-Wire sisend pole hõivatud DHT22, D280 või DR-20 poolt
    • liini kogupikkust kõige kaugema andurini
    • kas kõik andurid on ühendatud sama skeemi järgi
    Oluline meeldetuletus: DS18b20 töötab ainult D105-ga (mitte otse D101 või D103 võrguanalüsaatoritega) ega mõõda niiskust. Näit −80 tähendab ühenduse kadumist anduriga, mitte tegelikku temperatuuri.

    KKK

    Mitu DS18b20 saab ühendada ühe D105-ga?
    Kuni 5 tk ühte 1-Wire sisendisse.
    Kas on vaja eraldi toidet?
    Ei, andur saab 5 V toite D105 klemmilt 6.
    Kui pikk võib liin olla?
    Tootja soovitab kuni 5 m, tavaliselt töötab ka kuni 10 m.
    Kas seda saab ühendada koos DHT22-ga?
    Ei, sama 1-Wire sisend võtab vastu kas kuni 5 DS18b20 või ühe DHT22 / D280.
    Mida tähendab näit −80?
    See näitab ühenduse kadumist anduriga – kontrollige ühendusi ja häireid.
    Kas anduri võib vette kasta?
    Jah, selle roostevabast terasest korpus on veekindel.

    DS18b20 temperatuuriandur smart-MAIC D105 analüsaatorile

    Veekindel DS18b20 1 m kaabliga mõõdab −55…+125 °C täpsusega ±0,5 °C, kuni 5 tk ühendatakse ühte D105 1-Wire sisendisse. Andmed on smart-MAIC pilves, API ja MQTT kaudu.

    Illustratiivne pilt võib olla loodud tehisintellekti abil. Toote välimus võib kujutatud tootest veidi erineda. Lähtuge tehnilisest spetsifikatsioonist.
