  • Jauns   4G sakaru modulis MQ21 analizatoram | Modbus TCP → 4G | RJ45 | 5 V DC / 2 A | DIN sliede 35 mm | MQ21-4G

    4G sakaru modulis MQ21 analizatoram | Modbus TCP → 4G | RJ45 | 5 V DC / 2 A | DIN sliede 35 mm | MQ21-4G

    Kods: MQ21-4G
    Jautāt
    Cena 290.40 € ar PVN
    ( 240.00 € bez PVN )
    Neapmierina cena? Piedāvā savējo!

    4G sakaru modulis, paredzēts tikai MQ21 jaudas un elektroenerģijas kvalitātes analizatoram. Pārsūta analizatora datus ar Modbus TCP protokolu caur 4G tīklu, pieslēdzas caur RJ45 un tiek montēts uz 35 mm DIN sliedes. Nepieciešama SIM karte ar datu plānu.

  • Apraksts

    4G sakaru modulis MQ21 analizatoram | Modbus TCP → 4G | RJ45 | 5 V DC / 2 A | DIN sliede 35 mm | MQ21-4G

    MQ21-4G ir 4G sakaru modulis, kas paredzēts MQ21 jaudas un elektroenerģijas kvalitātes analizatoram. Tas pārsūta analizatora datus ar Modbus TCP protokolu pa mobilo tīklu, pieslēdzas caur RJ45 un tiek montēts sadalnē uz 35 mm DIN sliedes. Pēc piegādātāja datiem, caur moduli tiek pārsūtīti mērījumi, notikumi un viļņu formas.

    Galvenā doma:
    MQ21 analizators objektā bez vadu interneta kļūst attālināti pieejams – dati nonāk serverī vai mākonī caur 4G. Moduli montē tajā pašā sadalnē uz DIN sliedes, un tas patērē tikai ap 1,6 W. Piemērots tikai MQ21 analizatoram; citām Modbus ierīcēm izvēlieties PQ-4G.
    Pielietojums
    tikai MQ21 analizatoram
    Sakari
    Modbus TCP → 4G
    Barošana
    5 V DC / 2 A
    Patēriņš
    ~1,6 W

    Pieslēgšana un integrācija

    • Modbus TCP – MQ21 analizators un modulis apmainās ar datiem pēc Modbus TCP protokola; modulis tos pārsūta caur 4G.
    • RJ45 – Analizatoru pieslēdz modulim ar RJ45 savienotāju sadalnē.
    • 4G – Dati tiek sūtīti pa mobilo tīklu uz serveri vai mākoni – vadu internets objektā nav vajadzīgs.
    • SIM – Nepieciešama SIM karte ar datu plānu. Pirms montāžas pārbaudiet operatora pārklājumu sadalnes vietā.

    Darbības princips

    Moduli uzspiež uz 35 mm DIN sliedes blakus MQ21, savieno ar analizatoru caur RJ45, pieslēdz barošanu 5 V DC / 2 A un ievieto SIM karti.

    Modulis saņem MQ21 datus pēc Modbus TCP protokola un pārsūta tos pa 4G tīklu uz iestatīto serveri vai mākoni.

    Analizatora mērījumi ir pieejami attālināti reāllaikā – varat uzraudzīt tīkla parametrus un notikumus, nebraucot uz objektu.

    Kāpēc izvēlēties MQ21-4G moduli?
    Elektroenerģijas kvalitātes problēmas – sprieguma kritumus, harmonikas, pārslodzes – redzat tad, kad tās notiek, pat ja objektā nav interneta. Tas saīsina bojājumu meklēšanas laiku un samazina braucienus.

    Tehniskā specifikācija

    Preces veids 4G sakaru modulis elektroenerģijas kvalitātes analizatoram
    Ražotājs / modelis MQ21-4G
    Pielietojums MQ21 jaudas un elektroenerģijas kvalitātes analizators
    Sakari Modbus TCP → 4G
    Savienotājs RJ45
    Barošana 5 V DC / 2 A (ieteicams)
    Patēriņš ~1,6 W
    Izmēri 107 × 50 × 29 mm
    Montāža 35 mm DIN sliede
    Darba temperatūra −20…+85 °C
    Uzglabāšanas temperatūra −40…+85 °C
    Saderība tikai MQ21 analizators

    Galvenās funkcijas

    • Modbus TCP caur 4G – MQ21 dati bez vadu interneta
    • Attālināta piekļuve – analizatora mērījumi pieejami no jebkuras vietas
    • Mērījumi un notikumi – pēc piegādātāja datiem, tiek pārsūtītas arī viļņu formas
    • DIN montāža – tajā pašā sadalnē, kur MQ21
    • Zems patēriņš – ap 1,6 W
    • Rūpniecisks temperatūras diapazons – darbība −20…+85 °C

    Ar ko atšķiras no līdzīgām precēm?

    • PQ-4G – Universāls Modbus TCP / RTU → 4G modulis dažādiem analizatoriem un skaitītājiem, stiprina ar M4 skrūvēm; MQ21-4G paredzēts tikai MQ21 un tiek montēts uz DIN sliedes.
    • 4G LTE Wi-Fi modems (USB) – Izveido Wi-Fi punktu smart-MAIC ierīcēm; MQ21-4G neveido Wi-Fi tīklu un darbojas tikai ar MQ21.
    • D103 tīkla analizatori – smart-MAIC D103 pieslēdzas mākonim caur Wi-Fi; MQ21-4G nodrošina 4G sakarus MQ21 analizatoram.

    Kur izmanto?

    • Rūpniecības uzņēmumu sadales skapji
    • Transformatoru apakšstacijas
    • Komerciālās ēkas bez piekļuves IT tīklam
    • Attālinātas ražošanas struktūrvienības
    • Pagaidu elektroenerģijas kvalitātes mērījumi objektā
    • Sūkņu stacijas un citi attālināti objekti

    Lietošana pēc vajadzības

    Elektroenerģijas kvalitātes inženierim.
    Attālināti uzrauga MQ21 mērījumus un notikumus un ātrāk nosaka problēmu cēloņus.
    Elektrosaimniecības vadītājam.
    Saņem MQ21 datus no objektiem, kur piekļuve IT tīklam ir ierobežota vai tās nav.
    Mērījumu pakalpojumu sniedzējam.
    Atstāj MQ21 objektā uz vairākām nedēļām un vāc datus caur 4G bez braucieniem.

    Praktiskais pielietojums

    Ja rūpnīcā periodiski atslēdzas iekārtas un ir aizdomas par sprieguma kritumu, MQ21 ar MQ21-4G moduli sadalnē pārsūta mērījumus caur 4G – notikumu redzat attālināti un varat to sasaistīt ar iekārtas traucējumu, negaidot vizīti objektā.

    Plusi

    • Montē uz DIN sliedes blakus analizatoram
    • Zems patēriņš – ap 1,6 W
    • Nav vajadzīgs vadu internets
    • Plašs darba temperatūras diapazons −20…+85 °C
    • Kompakts – 107 × 50 × 29 mm

    Mīnusi / ierobežojumi

    • Piemērots tikai MQ21 analizatoram – citām ierīcēm izvēlieties PQ-4G
    • Nepieciešama SIM karte ar datu plānu un mobilā tīkla pārklājums
    • LTE frekvenču joslas nav norādītas – saderību ar vietējo operatoru pārbaudiet pirms pasūtīšanas
    • Paredzēts profesionālai lietošanai – vajadzīgas Modbus TCP un tīkla konfigurēšanas zināšanas

    Drošības un montāžas piezīmes

    • Montē sadalnē uz DIN sliedes; sadalnes 230 V daļu pieslēdz kvalificēts elektriķis pēc sprieguma atslēgšanas
    • Izmantojiet stabilizētu 5 V DC / 2 A barošanas avotu
    • Sakaru vadus izvietojiet atsevišķi no spēka kabeļiem
    • Metāla sadalnē mobilais signāls ir vājāks – pirms palaišanas pārbaudiet signāla stiprumu

    Ātrais izvēles ceļvedis

    Tikai MQ21
    Modbus TCP → 4G
    RJ45
    DIN 35 mm
    Piemērots, ja nepieciešams:
    • attālināti redzēt MQ21 datus bez vadu interneta
    • uzraudzīt elektroenerģijas kvalitātes notikumus no biroja
    • montēt sakaru moduli tajā pašā DIN sadalnē
    Pārbaudiet pirms lietošanas:
    • vai jūsu analizators ir MQ21
    • vai sadalnes vietā ir operatora 4G pārklājums
    • vai jums ir 5 V DC / 2 A barošanas avots un SIM ar datu plānu
    Svarīgs atgādinājums: Modulis nedarbojas bez MQ21 analizatora, SIM kartes ar datu plānu un mobilajiem sakariem. Tas pārsūta datus, bet pats elektroenerģijas kvalitāti nemēra.

    BUJ

    Vai der citiem analizatoriem?
    Nē, modulis paredzēts tikai MQ21; citām Modbus ierīcēm izmantojiet PQ-4G.
    Ar kādu protokolu tiek pārsūtīti dati?
    Modbus TCP caur 4G tīklu.
    Vai vajadzīga SIM karte?
    Jā, nepieciešama SIM karte ar datu plānu.
    Kā to montē?
    Uz 35 mm DIN sliedes sadalnē.
    Cik daudz enerģijas tas patērē?
    Ap 1,6 W, ieteicamā barošana 5 V DC / 2 A.
    Vai der smart-MAIC D103?
    Nē, D103 pieslēdzas caur Wi-Fi; bez Wi-Fi tam izmantojiet 4G LTE Wi-Fi modemu.

    4G sakaru modulis MQ21 analizatoram – MQ21-4G

    4G sakaru modulis MQ21 jaudas un elektroenerģijas kvalitātes analizatoram: Modbus TCP caur 4G, RJ45, 5 V DC / 2 A, ap 1,6 W, montāža uz 35 mm DIN sliedes.

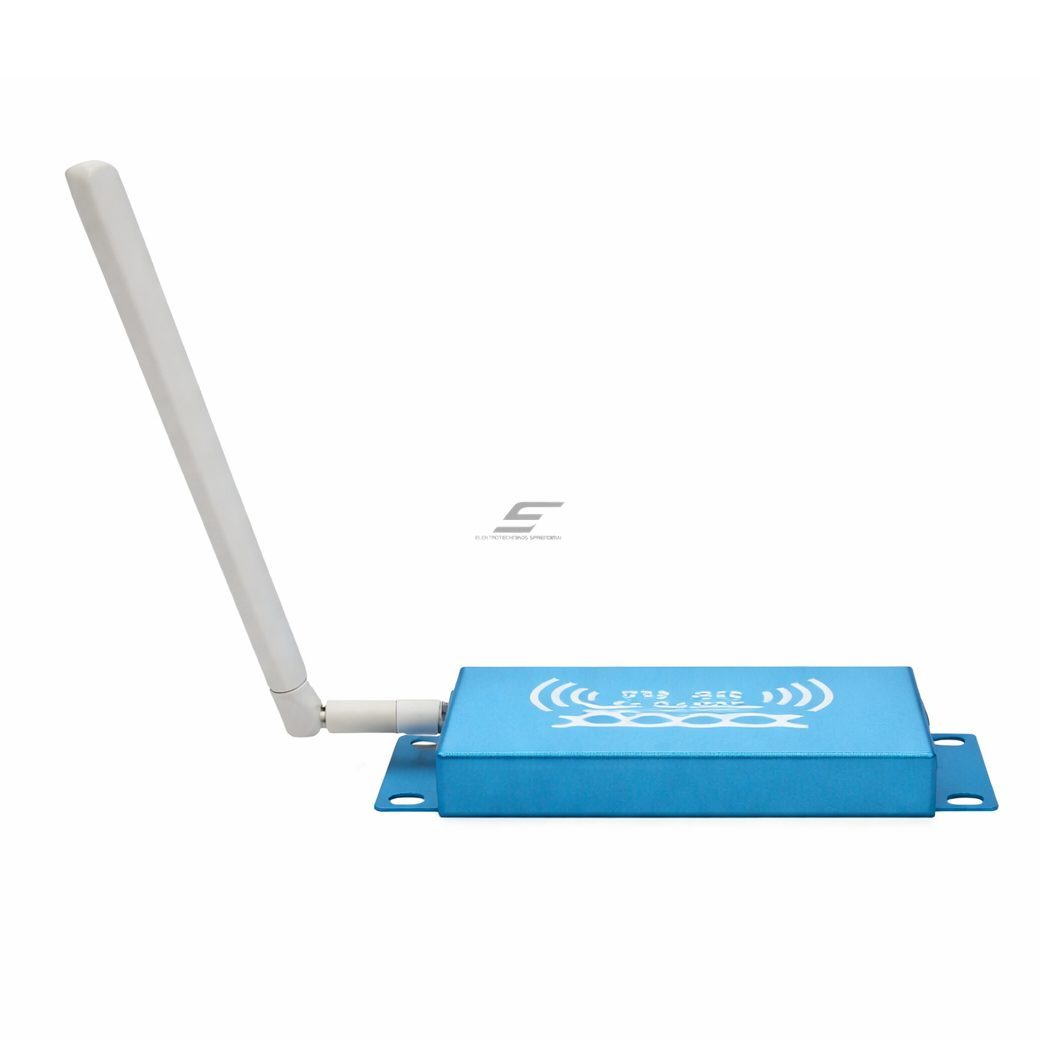

    Ilustratīvais attēls var būt izveidots, izmantojot MI. Preces izskats var nedaudz atšķirties no attēlā redzamā. Vadieties pēc tehniskās specifikācijas.
