Varas piegādes kabeļi KH05VV-U (NYM-J)

NYM-J (KH05VV-U) – balti vara instalācijas kabeļi ar viendzīslas dzīslām apgaismojuma, kontaktligzdu un trīsfāžu līnijām ēku iekšienē. 2–5 dzīslas, 1,5–10 mm², 300/500 V, pārdodam metros. Zem precēm – matrica, šķērsgriezuma un garuma izvēle, NYM un CYKY salīdzinājums.

Izvēle pēc situācijas 3×1,5 apgaismojumam 3×2,5 kontaktligzdām 5×2,5 trīsfāžu CYKY-L ārā un zemē NHXMH-J bezhalogēnu

Lasīt vairāk

Vara instalācijas kabelis · iekšējai instalācijai

NYM-J (KH05VV-U) kabeļi | 2–5 dzīslas | 1,5–10 mm² | izvēles ceļvedis

Balts vara kabelis stacionārai elektroinstalācijai ēku iekšienē – apgaismojuma, kontaktligzdu, trīsfāžu un sadalņu līnijām. Zemāk – sortimenta matrica, šķērsgriezuma izvēle pēc strāvas un garuma, NYM un CYKY salīdzinājums.

izmēri sortimentā

2–5

dzīslas: L, N, PE, L1–L3

1,5–10 mm²

vara dzīslas šķērsgriezums

300/500 V

nominālais spriegums

Jautā Kibirkštis – jauns elektriķis, kurš nebaidās jautāt. Atbild Fazė – pieredzējis inženieris.

Galvenā doma:
NYM-J ir standarta kabelis iekšējai instalācijai: sienās, zem apmetuma, caurulēs un kabeļu kanālos. Dzīslas ir viendzīslas (1. klase), tāpēc kabelis labi tur formu un droši pieslēdzas spailēm. Ārā un zemē izvēlieties CYKY-L. Pareizo kabeli nosaka dzīslu skaits (vienfāzes vai trīsfāžu tīkls), šķērsgriezums (slodze un montāžas veids) un garums (sprieguma kritums).

Ātra izvēle pēc situācijas

Situācija	Biežākā izvēle	Skatīt
Apgaismojuma ķēde, 230 V	3×1,5 mm² (L, N, PE)	3×1,5
Kontaktligzdu ķēde, 230 V	3×2,5 mm²	3×2,5
Ūdens sildītājs vai cita jaudīgāka vienfāzes līnija	3×4 vai 3×6 mm² – pēc jaudas un garuma	3×4 · 3×6
Trīsfāžu motors, sūknis, kompresors (bez N)	4×1,5 / 4×2,5 / 4×4 mm²	4×1,5 · 4×2,5 · 4×4
Trīsfāžu plīts, trīsfāžu kontaktligzda 16 A	5×2,5 mm²	5×2,5
Darbnīcas, garāžas trīsfāžu līnija	5×4 / 5×6 mm² – garākai līnijai lielāks šķērsgriezums	5×4 · 5×6
Dzīvokļa vai mājas sadalnes barošana, trīsfāžu	5×10 mm² – pēc ievada aizsardzības un projekta	5×10
Vadības, signalizācijas ķēde bez PE	2×1,5 mm²	2×1,5

⚠ Pārbaudiet: tabulā – biežākie gadījumi. Galīgo šķērsgriezumu nosaka slodzes strāva, montāžas veids un līnijas garums – skatiet tabulas zemāk.

Viss sortiments vienā matricā

Noklikšķiniet uz izmēra – atvērsies preces kartīte. Visi izmēri tiek pārdoti metros.

Dzīslas \ mm²	1,5	2,5	4	6	10	Pielietojums
2 dzīslas	2×1,5	2×2,5	2×4	–	–	Bez PE – tikai speciālām ķēdēm
3 dzīslas	3×1,5	3×2,5	3×4	3×6	–	230 V: L, N, PE
4 dzīslas	4×1,5	4×2,5	4×4	4×6	4×10	400 V bez N: L1, L2, L3, PE
5 dzīslas	5×1,5	5×2,5	5×4	5×6	5×10	400 V: L1, L2, L3, N, PE

Zaļā šūna – ir sortimentā. Vajadzīgs cits izmērs vai objekta daudzums? Rakstiet – sagatavosim piedāvājumu.

Cik dzīslu vajag: 2, 3, 4 vai 5?

3 dzīslas – vienfāzes 230 V
Fāze L, neitrāle N un aizsargvads PE. Standarts apgaismojumam, kontaktligzdām un vienfāzes ierīcēm.

5 dzīslas – trīsfāžu 400 V
L1, L2, L3, N un PE. Piemērots gan trīsfāžu, gan jauktām slodzēm.

4 dzīslas – trīsfāžu bez N
L1, L2, L3 un PE. Tikai trīsfāžu motoriem bez neitrāles.

2 dzīslas – bez PE
Tikai L un N. Nav piemērots kontaktligzdām un I klases ierīcēm – tikai speciālām vai vadības ķēdēm.

KibirkštisNo trīsfāžu līnijas gribu barot arī vienfāzes ierīci. Pietiks ar 4 dzīslām?

FazėNē. Vienfāzes slodzei vajag neitrāli, tāpēc ņem 5 dzīslu NYM-J. 4 dzīslas – tikai tīri trīsfāžu motoram.

Šķērsgriezums pēc slodzes strāvas un jaudas

Orientējošā ilgstoši pieļaujamā strāva I_z vara kabelim ar PVC izolāciju saskaņā ar IEC 60364-5-52 pie +30 °C un vienas ķēdes. B2 – kabelis caurulē uz sienas, C – kabelis stiprināts tieši pie sienas vai griestiem.

mm²	B2, 230 V (2 noslogotas dzīslas)	B2, 400 V (3 noslogotas dzīslas)	C, 230 V	C, 400 V	Biežākais automātslēdzis*	Jauda 230 V**	Jauda 400 V**
1,5	16,5 A	15 A	19,5 A	17,5 A	10 A	2,3 kW	6,9 kW
2,5	23 A	20 A	27 A	24 A	16 A	3,7 kW	11,1 kW
4	30 A	27 A	36 A	32 A	20 A–25 A	4,6–5,8 kW	13,9–17,3 kW
6	38 A	34 A	46 A	41 A	32 A	7,4 kW	22,2 kW
10	52 A	46 A	63 A	57 A	40 A	9,2 kW	27,7 kW

⚠ Svarīgi: * automātslēdzi izvēlas pēc noteikuma I_B ≤ I_n ≤ I_z. Kabeļiem kūlī, siltumizolācijā vai augstākā temperatūrā pieļaujamā strāva ir mazāka. Tabula neaizstāj elektroprojektu.
** Jauda, ko pieļauj biežākais automātslēdzis pie cos φ = 1: vienfāzes P = 230 V × I, trīsfāžu P = √3 × 400 V × I. Motoriem cos φ parasti 0,8–0,9.

Garums un sprieguma kritums

Orientējošais maksimālais līnijas garums, ja sprieguma kritums nepārsniedz 3 %, pie slodzes, kas vienāda ar biežākā automātslēdža strāvu (varš, +70 °C, cos φ ≈ 1).

mm²	Slodze	230 V vienfāzes – līdz	400 V trīsfāžu – līdz
1,5	10 A	≈ 25 m	≈ 45 m
2,5	16 A	≈ 25 m	≈ 50 m
4	20 A	≈ 30 m	≈ 60 m
6	32 A	≈ 30 m	≈ 60 m
10	40 A	≈ 40 m	≈ 75 m

Piemērs: kontaktligzdu līnija 3×2,5 mm², 30 m, 16 A → ΔU ≈ 2 × 30 × 16 × 0,0225 / 2,5 ≈ 8,6 V (≈ 3,8 %) – vairāk nekā 3 %. Ar 3×4 mm² – ≈ 5,4 V (≈ 2,3 %).
Vienfāzes ΔU = 2·L·I·ρ / S, trīsfāžu ΔU = √3·L·I·ρ / S; ρ ≈ 0,0225 Ω·mm²/m.

NYM-J vai cits kabelis?

Kabelis	Kad izvēlēties	Ierobežojums
NYM-J / KH05VV-U (šī grupa)	Iekšējā instalācija dzīvojamās, biroju un komerctelpās	Nav paredzēts ieguldīšanai tieši zemē un ārā bez aizsardzības
CYKY-L	Ārā, zemē ar aizsardzību, tehniskajās telpās	Melns, stingrāks, grūtāk montēt zem apmetuma
NHXMH-J	Sabiedriskās ēkas, evakuācijas ceļi, kur prasa bezhalogēnu kabeļus	Dārgāks par PVC kabeļiem
H07V-K	Viendzīslas lokani vadi sadalņu montāžai un caurulēm	Bez kopēja apvalka – tikai caurulē vai sadalnē

Konstrukcija un vispārīgie dati

Preces veids	Vara instalācijas kabelis NYM-J (AB „Lietkabelis“ apzīmējums KH05VV-U)
Dzīslas	Viendzīslas (1. klase) atkvēlināta vara
Izolācija un apvalks	PVC dzīslu izolācija, balts PVC apvalks
Dzīslu krāsas	Zaļi dzeltena – PE, zila – N, brūna / melna / pelēka – fāzes
Nominālais spriegums	300/500 V
Dzīslas temperatūra	Līdz +70 °C ilgstoši, līdz +160 °C īsslēguma laikā
Temperatūra	Ekspluatācijā −30…+70 °C, montāža ne zemāk par −5 °C
Liekšanas rādiuss	Ne mazāks par 5 kabeļa diametriem
Montāža	Sienās, zem apmetuma, caurulēs, kabeļu kanālos, virs apmetuma telpās
Pārdošana	Metros

⚠ Ko pārbaudīt pirms pirkšanas

KibirkštisPirms pirkšanas vienmēr pārbaudu šos punktus – ietaupa gan naudu, gan otru braucienu uz objektu.

Tīkls: 230 V vienfāzes → 3 dzīslas; 400 V trīsfāžu → 5 dzīslas (4 – tikai bez neitrāles).
Slodze: ierīču jauda (kW) un slodzes strāva (A), ņemot vērā paplašināšanu.
Garums: visa trase no sadalnes līdz patērētājam ar rezervi pieslēgšanai.
Montāžas vieta: telpās – NYM-J; ārā vai zemē – CYKY-L.
Aizsardzība: automātslēdzim un noplūdes strāvas relejam jāatbilst kabeļa šķērsgriezumam.
Objekta prasības: sabiedriskās ēkās var prasīt bezhalogēnu kabeļus.

Biežākās kļūdas un to cena

✗ Kļūda	Sekas
NYM-J ierakts zemē vai atstāts ārā	PVC apvalks noveco un plaisā, mitrums iekļūst kabelī
Kontaktligzdām 1,5 mm² kabelis ar 16 A automātslēdzi	Kabelis pārkarst – ugunsgrēka risks
Neņemts vērā garums – 2,5 mm² 50 m trasei	Liels sprieguma kritums, motori grūti palaižas
Trīsfāžu ķēdei ar vienfāzes patērētājiem – 4 dzīslu kabelis	Nav neitrāles – jāievelk jauns kabelis
Montēts salā zem −5 °C	Plaisā izolācija un apvalks

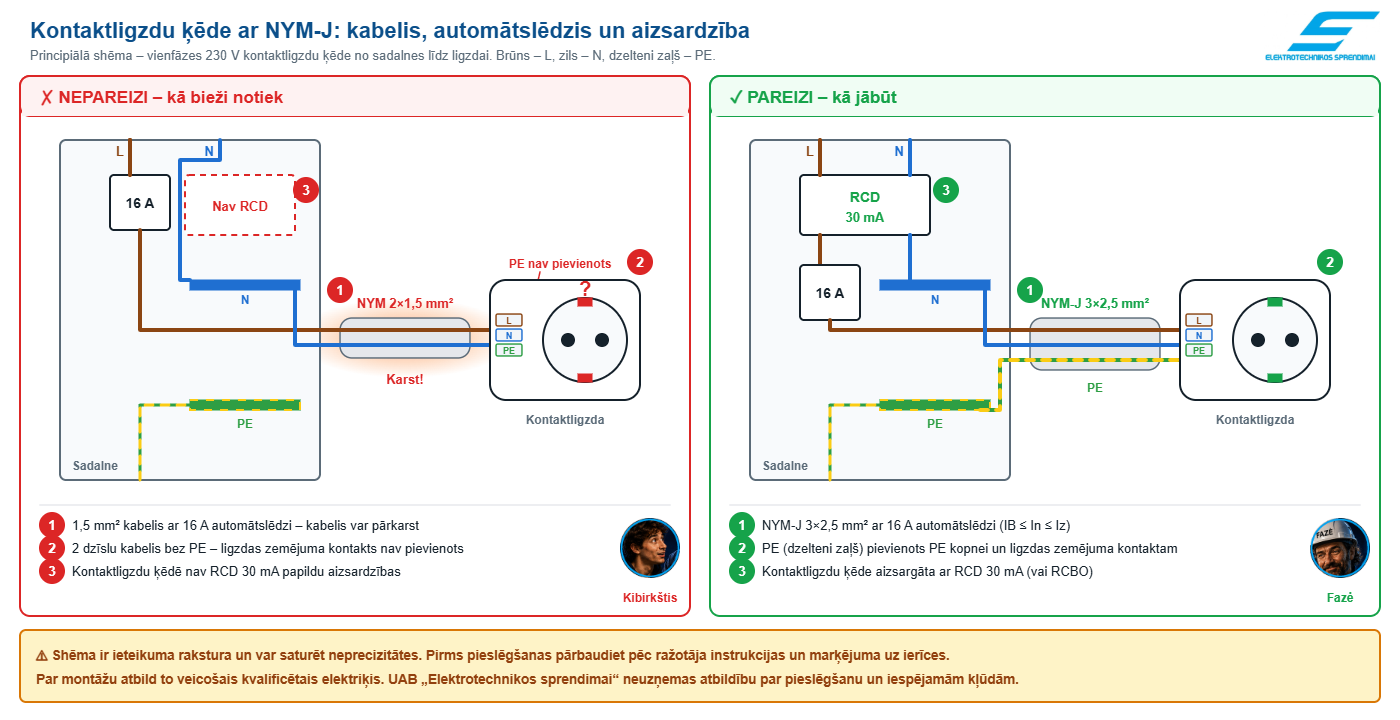

Shēma: kontaktligzdu ķēde – nepareizi un pareizi

Shēma. Kontaktligzdu ķēde ar NYM-J. Kontaktligzdu ķēdē jāsakrīt trim lietām: kabeļa šķērsgriezumam jāatbilst automātslēdzim, aizsargvadam PE jābūt ievilktam līdz ligzdai, un ķēdei vajadzīga papildu aizsardzība ar RCD 30 mA. Pa kreisi – kā bieži dara, pa labi – kā jābūt. Cipari shēmā atbilst paskaidrojumiem zem tās.

KibirkštisLigzdām ieliku 1,5 mm² – tās taču ir tikai dažas. Derēs ar 16 A automātslēdzi?

FazėNē. Ligzdu skaits šeit nav svarīgs – 16 A automātslēdzis ir par lielu 1,5 mm² kabelim, īpaši sienā vai siltumizolācijā. Ligzdām ņem NYM-J 3×2,5 mm², 16 A automātslēdzi un RCD 30 mA, bet PE obligāti pievieno ligzdai.

Kontaktligzdu ķēde ar NYM-J – shēma: nepareizi un pareizi | elsprendimai.eu

☝ Noklikšķiniet uz shēmas – atvērsies palielināta versija.

⚠ Shēma ir ieteikuma rakstura un var saturēt neprecizitātes. Pirms pieslēgšanas pārbaudiet pēc ražotāja instrukcijas un marķējuma uz ierīces.
Par montāžu atbild to veicošais kvalificētais elektriķis. UAB „Elektrotechnikos sprendimai“ neuzņemas atbildību par pieslēgšanu un iespējamām kļūdām.

Kāpēc tā – paskaidrojums pēc shēmas numuriem

1Kabelis un automātslēdzis

✗ 1,5 mm² + 16 A → ✓ 2,5 mm² + 16 A (apgaismojumam 1,5 mm² + 10 A)

Kāpēc: Automātslēdzis aizsargā nevis ierīci, bet kabeli, tāpēc jāizpildās I_B ≤ I_n ≤ I_z un I₂ ≤ 1,45 × I_z (IEC 60364-4-43). Ilgstošas pārslodzes gadījumā 16 A automātslēdzis garantēti atslēdzas tikai pie ~23 A (1,45 × 16 A). 1,5 mm² NYM-J sienā ar siltumizolāciju pieļaujamā strāva ir 14,5 A, bet 1,45 × 14,5 ≈ 21 A – kabelis var ilgi strādāt pārslogots, un automātslēdzis neatslēgs. Tādā pašā ieguldījumā 2,5 mm² pieļaujamā strāva ir 19,5 A (1,45 × 19,5 ≈ 28 A), tāpēc 16 A automātslēdzis to aizsargā. Ligzdu skaits šeit nav svarīgs – svarīgi, cik lielu strāvu vienlaikus var patērēt ieslēgtās ierīces.

2Aizsargvads PE

✗ 2 dzīslu kabelis, PE līdz ligzdai nav → ✓ 3 dzīslu NYM-J, PE no PE kopnes līdz ligzdas kontaktam

Kāpēc: Ligzdas zemējuma kontakts savieno ierīces metāla korpusu ar PE. Bez PE, bojājot izolāciju, korpuss nonāk zem 230 V sprieguma, bet automātslēdzis neatslēdzas – bojājuma strāvai nav kur plūst, kamēr korpusam nepieskaras cilvēks. Ar pievienotu PE bojājuma strāva plūst pa aizsargvadu, un automātslēdzis vai RCD ātri atslēdz ķēdi. Tāpēc ligzdām – tikai 3 dzīslu NYM-J; 2 dzīslu NYM der tikai ķēdēm, kurām PE nav vajadzīgs.

3Papildu aizsardzība: RCD 30 mA

✗ tikai automātslēdzis → ✓ RCD 30 mA (vai RCBO); caur to iet L un N, PE – ne

Kāpēc: RCD salīdzina strāvu L un N vados. Ja daļa strāvas noplūst zemē – caur bojātu izolāciju vai caur cilvēku – un starpība sasniedz 30 mA, RCD dažos desmitos milisekunžu atslēdz ķēdi. Automātslēdzis tik mazu noplūdes strāvu nejūt – tas reaģē tikai uz pārslodzi un īsslēgumu. Tāpēc kontaktligzdu ķēdēm līdz 32 A RCD 30 mA ir nepieciešams kā papildu aizsardzība (HD 60364-4-41). PE caur RCD nevada – citādi RCD noplūdi neredzētu.

⚡ Droša montāža – Fazė padoms

FazėLabs kabelis nepalīdzēs, ja montēts steigā. Šie punkti pasargā no bojājumiem un strāvas trieciena.

Pirms darba atslēdziet barošanu, novērsiet ieslēgšanu un pārbaudiet sprieguma neesamību.
Sienā kabeli velciet vertikāli un horizontāli, nevis slīpi – lai vēlāk to neizurbtu.
Nelieciet straujāk, nekā pieļauj liekšanas rādiuss, un nebojājiet apvalku, velkot caur caurulēm.
Pirms jaunas līnijas ieslēgšanas ieteicams izmērīt izolācijas pretestību.
Elektroinstalācijas darbus veic kvalificēts elektriķis.

BUJ

Jautā Kibirkštis, atbild Fazė.

KibirkštisAr ko atšķiras NYM-J un KH05VV-U?

FazėTas ir viens un tas pats kabeļa veids: NYM-J – plaši lietots apzīmējums, KH05VV-U – AB „Lietkabelis“ izstrādājuma apzīmējums. Burts J nozīmē, ka ir zaļi dzeltena PE dzīsla.

KibirkštisVai NYM-J var guldīt ārā vai zemē?

FazėNē. NYM-J paredzēts telpām. Ārā un zemē izvēlieties CYKY-L, bet zemē – ar mehānisku aizsardzību un brīdinājuma lenti.

KibirkštisKāds kabelis vajadzīgs kontaktligzdām?

FazėParasti 3×2,5 mm² ar 16 A automātslēdzi; garai līnijai – 3×4 mm².

KibirkštisKāpēc 2 dzīslu kabelis nav piemērots kontaktligzdām?

FazėTajā nav aizsargvada PE, tāpēc ierīces metāla korpuss paliek nezemēts.

KibirkštisVai pārdodat metros?

FazėJā, visi izmēri tiek pārdoti metros; objektu daudzumiem sagatavojam piedāvājumu.
