● Kontaktors – vienkārši un saprotami

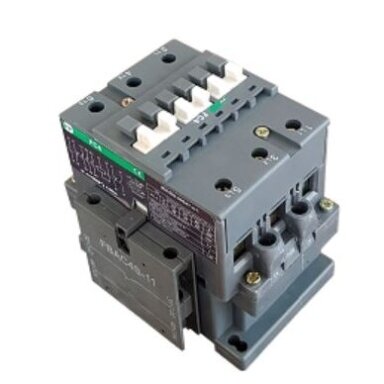

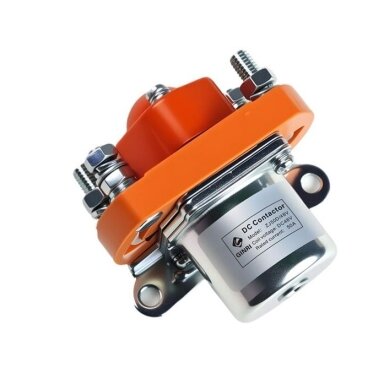

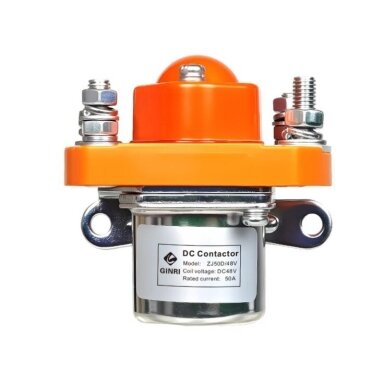

Kontaktors ir elektriski vadāma komutācijas ierīce, kas ļauj ar mazjaudas vadības ķēdi ieslēgt vai izslēgt ievērojami lielākas jaudas elektrisko slodzi.
Kontaktorus bieži izmanto elektromotoru, sūkņu, ventilatoru, kompresoru, apkures iekārtu, apgaismojuma grupu un automatizācijas sistēmu vadībai.
● Kā darbojas kontaktors?
Kontaktora spoles spailēm A1–A2 tiek pievadīts vadības spriegums. Spole rada magnētisko lauku, kas mehāniski pārslēdz galvenos un palīgkontaktus.
Tādējādi poga, relejs, PLC vai cita automatizācijas ierīce var vadīt ievērojami lielākas jaudas elektrisko slodzi.
● Kontaktora shēmas apzīmējumi
Šie apzīmējumi tiek izmantoti elektriskajās shēmās un palīdz noteikt kontaktora spaiļu funkciju neatkarīgi no dokumentācijas valodas.
|
KM |
kontaktora apzīmējums elektriskajā shēmā |
|
A1 – A2 |
elektromagnētiskās spoles spailes |
|

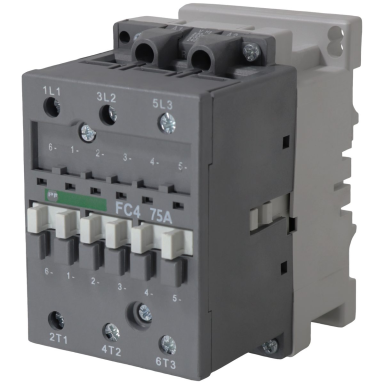

1L1 – 2T1 |
pirmais galvenais jaudas kontakts |
|
3L2 – 4T2 |
otrais galvenais jaudas kontakts |
|
5L3 – 6T3 |
trešais galvenais jaudas kontakts |
|
13 – 14 |
NO – normāli atvērts palīgkontakts |
|
21 – 22 |
NC – normāli aizvērts palīgkontakts |
● Ko nozīmē NO un NC?
NO (Normally Open) – normālā, neaktivētā stāvoklī kontakts ir atvērts. Kad kontaktors nostrādā, tas aizveras.
NC (Normally Closed) – normālā, neaktivētā stāvoklī kontakts ir aizvērts. Kad kontaktors nostrādā, tas atveras.
● Kā izvēlēties kontaktoru?
Kontaktoru nevajadzētu izvēlēties tikai pēc lielākās strāvas vērtības, kas norādīta uz tā korpusa.
-
Slodzes veids – motors, sildītājs, apgaismojums vai cita slodze.
-
Motora jauda – pārbaudiet ražotāja norādīto kW vērtību pie attiecīgā barošanas sprieguma.
-
AC-3 – viens no svarīgākajiem parametriem asinhrono elektromotoru vadībā.
-
AC-1 – galvenokārt attiecas uz aktīvām vai nedaudz induktīvām slodzēm.
-
Spoles spriegums – tam jāatbilst vadības ķēdes spriegumam.
-
Palīgkontakti – NO un NC kontaktus izmanto pašnoturēšanai, bloķēšanai, signalizācijai un automatizācijai.
-
Polu skaits – trīsfāžu motoriem parasti izmanto 3 polu kontaktorus.
● Uzmanību – spoles spriegums nav galvenās jaudas ķēdes spriegums
Ja kontaktora spole ir marķēta ar 24 V AC, 42 V AC, 110 V AC vai 230 V AC, šī vērtība attiecas uz A1–A2 vadības spoles spriegumu. To nedrīkst sajaukt ar galvenās jaudas ķēdes spriegumu. Nepareiza sprieguma pievadīšana spolei var sabojāt kontaktoru.
● Ko nozīmē AC-1 un AC-3?
AC-1 – lietošanas kategorija aktīvām vai nedaudz induktīvām slodzēm, piemēram, elektriskajai apkurei.
AC-3 – viena no svarīgākajām lietošanas kategorijām trīsfāžu asinhrono motoru vadībā. Tāpēc motora kontaktoru nedrīkst izvēlēties tikai pēc lielākas AC-1 strāvas vērtības – jāpārbauda AC-3 strāva un motora jauda.
● Kur izmanto kontaktorus?
Elektromotori Sūkņi Ventilatori Kompresori Apkures iekārtas Apgaismojums Konveijeri Automātikas skapji Dzesēšanas iekārtas Pacelšanas iekārtas
Kontaktoru parasti izmanto, ja elektriskā slodze ir bieži, automātiski vai attālināti jāieslēdz un jāizslēdz.
● Galvenā atšķirība: kontaktors vai relejs?
Kontaktors – galvenokārt jaudas ķēdēm.
Relejs – galvenokārt vadības un signalizācijas ķēdēm.
Kontaktors parasti ir paredzēts lielākām slodzēm un biežai pārslēgšanai. Relejus biežāk izmanto signalizācijas, vadības un automatizācijas ķēdēs un mazākām slodzēm. Tas ir ērts pamatprincips, taču konkrētas ierīces iespējas vienmēr jāpārbauda ražotāja tehniskajos datos.
● Bieža izvēles kļūda
Lielāka kontaktora nominālā strāva automātiski nenozīmē, ka tas ir piemērots konkrētam motoram. Motora palaišanas strāva var būt ievērojami lielāka par normālo darba strāvu, tāpēc jāņem vērā AC-3 kategorija, motora jauda, barošanas spriegums un ražotāja ieteikumi.
● Ātrā terminu vārdnīca
|
Spole |
kontaktora elektromagnētiskā daļa, kurai tiek pievadīts vadības spriegums |
|
Galvenie kontakti |
kontakti, caur kuriem plūst galvenās slodzes strāva |
|
Palīgkontakti |
kontakti vadībai, signalizācijai, pašnoturēšanai un bloķēšanai |
|
AC-3 |
lietošanas kategorija, kas ir īpaši svarīga asinhrono elektromotoru komutācijai |
|
NO |
normāli atvērts kontakts |
|
NC |
normāli aizvērts kontakts |
● LOTO – Lockout / Tagout
LOTO ir drošības procedūra enerģijas avotu atslēgšanai, bloķēšanai un marķēšanai, lai darbu laikā novērstu nejaušu vai neatļautu iekārtas ieslēgšanu.
Ja tas ir piemērojams, enerģijas avots ir fiziski jāatslēdz, jābloķē un skaidri jāmarķē. Atkārtota ieslēgšana drīkst notikt tikai saskaņā ar noteikto drošības procedūru un to drīkst veikt pilnvarots personāls.
● BĪSTAMI – NEPAREIZI ELEKTRODARBI VAR IZRAISĪT SMAGAS TRAUMAS VAI NĀVI
Elektroiekārtu izvēli, pieslēgšanu, montāžu, nomaiņu, regulēšanu un nodošanu ekspluatācijā drīkst veikt tikai speciālists ar konkrētajam darbam nepieciešamo kvalifikāciju, kompetenci un tiesībām.
Saskare ar spriegumaktīvām daļām, darbs nepareizi atslēgtā ķēdē vai nepareiza iekārtas pieslēgšana ir bīstama. Šādas kļūdas var izraisīt nāvējošu elektriskās strāvas triecienu, elektrisko loku, smagus apdegumus, ugunsgrēku, sprādzienu vai iekārtas bojājumus.
Pirms darbu sākšanas nepieciešams:
-
atslēgt visus attiecīgos enerģijas avotus;
-
nodrošināt iekārtu pret nejaušu atkārtotu ieslēgšanu;
-
ja piemērojams – izmantot LOTO bloķēšanas un marķēšanas procedūru;
-
ar piemērotu mērierīci pārbaudīt sprieguma neesamību;
-
izmantot konkrētajam darbam atbilstošus individuālos aizsardzības līdzekļus;
-
ievērot ražotāja dokumentāciju un spēkā esošās elektrodrošības un darba aizsardzības prasības.
Ja nav pārliecības, ka darbu iespējams veikt droši, darbu nesāciet un konsultējieties ar kvalificētu elektrospeciālistu.
