  • Šķidruma līmeņa mērīšanas sensori un uzraudzības sistēmas

    Ūdens urbumā, degviela tvertnē, notekūdeņi akā – līmeni zināsiet precīzi: kontrolierī, lietotnē vai displejā, un sūknis nedarbosies sausā gaitā.

    Kas jums nepieciešams? Izvēlieties – aizvedīsim tieši pie preces:

    Dziļš urbums, šaura caurule
    Iegremdējamais devējs Ø17 mm, līdz 200 m H₂O, 4–20 mA + RS485/HART, Ex ia
    Ø17 mm devējs →
    Tvertne vai aka + PLC / kontrolieris
    Hidrostatiskā zonde 4–20 mA, 0–5 V vai 0–10 V, barošana DC 12–36 V
    Zonde 4–20 mA →
    Attālināta uzraudzība (IoT)
    Viedais sensors 0–3…30 m, IP68, 4–20 mA / RS485 Modbus, bezvadu sakaru versijas
    Viedais 0–10 m →
    Notekūdeņi, dubļi – bez kontakta
    Ultraskaņa 0–20 m (izšķirtspēja 1 mm) vai 80 GHz radars 0,3–60 m, ±0,01 m
    Ultraskaņas → Radars →
    Mājas tvertne, lietus ūdens
    Tuya Wi-Fi sensors ar sūkņa vadību vai bezvadu displejs ar baterijām
    Tuya Wi-Fi → 433 MHz displejs →
    Degvielas tvertne: laiva, ģenerators, tehnika
    Pludiņa devējs 0–190 Ω + mērinstruments Ø52 mm, 100 / 350 / 525 mm
    Degvielas komplekts →

    Visi tipi: zonde 0–5 V · zonde 0–10 V · zonde RS485 · radars naftas produktiem · degvielas devējs 100 mm · 525 mm · sūkņa vadības relejs TDK-24YU · līmeņa kontroles zonde LCS15

    Kibirkštis Fazė
    Iegremdēt vai mērīt no augšas? 4–20 mA vai 0–10 V? Kāpēc degvielas līmenis rāda mazāk, nekā ir patiesībā? Līmeņa sensoru ceļvedis – zem preču saraksta. Vai jautājiet mums – izvēlēsimies atbilstoši jūsu tvertnei un kontrolierim.
    Lasīt vairāk
  • Līmeņa sensoru ceļvedis: kā izvēlēties sensoru ūdenim, degvielai un notekūdeņiem

    Šķidruma līmeni var mērīt četros veidos: pēc šķidruma spiediena tvertnes apakšā (iegremdējamā hidrostatiskā zonde), ar ultraskaņas atstarojumu no augšas, ar 80 GHz radaru no augšas un mehāniski – ar pludiņu. Katram veidam ir sava vieta: urbumam piemērots viens, notekūdeņu akai – cits, laivas degvielas tvertnei – trešais. Pareizi izvēlēts sensors gadiem ilgi rāda precīzu līmeni bez apkopes, nepiemērots – dreifē, „pazaudē“ virsmu vai sadedzina sūkni. Šis ceļvedis palīdzēs izvairīties no otrā scenārija.

    Zils – informācija Zaļš – ieguvums jums Oranžs – ⚠ pārbaudiet Sarkans – ⚡ drošība un kļūdas

    Kas jums nepieciešams? Ātrā izvēle

    Situācija Risinājums Kur meklēt
    Dziļš urbums, šaura aizsargcaurule Šaurs hidrostatiskais devējs Ø17 mm, 4–20 mA (2 vadu), ventilējams kabelis ES-MPM489WZ4
    Ūdens tvertne, aka, rezervuārs – signāls uz PLC vai kontrolieri Iegremdējamā zonde: 4–20 mA (iesakām), 0–10 V vai 0–5 V – atbilstoši kontroliera ieejai 4–20 mA · 0–10 V · 0–5 V
    Nepieciešami digitālie sakari ar SCADA / BMS Zonde ar RS485 vai viedais sensors ar RS485 (Modbus) un 4–20 mA Zonde RS485 · Viedais 0–10 m
    Attāls objekts: ūdensgūtne, rezervuārs ārā, saimniecība Viedais IP68 sensors ar bezvadu sakariem (LoRaWAN, 4G, Wi-Fi, Zigbee – atkarībā no versijas), diapazons 0–3, 10, 15, 20 vai 30 m 0–3 m · 0–15 m · 0–20 m · 0–30 m
    Notekūdeņi, dūņas, netīrs vai agresīvs šķidrums Bezkontakta mērīšana no augšas: ultraskaņa (0–20 m, izšķirtspēja 1 mm) vai radars 80 GHz (0,3–60 m) ES-HCUS-400 · ES-LBWB-I60
    Liela tvertne, tvaiki, šaura tvertne ar šķēršļiem Radars 80 GHz: šaurais 4,5° stars vieglāk apiet šķēršļus, tvaiki un temperatūra to ietekmē maz Ūdenim · Naftas produktiem (ne Ex zonā)
    Mājas tvertne vai lietus ūdens rezervuārs, vēlaties redzēt līmeni telefonā un vadīt sūkni Bezkontakta Tuya Wi-Fi sensors 10 cm–2,9 m ar sūkņa vadību un trauksmēm EL-TLC2206P
    Vienkārša uzraudzība bez vadiem un interneta (lauku māja, cisterna) Bezvadu ultraskaņas sensors 0–15 m ar displeju līdz 100 m attālumā, barošana no baterijām EL-TS-FT002
    Degvielas tvertne laivā, ģeneratorā, tehnikā Pludiņa devējs 0–190 Ω ar mērinstrumentu Ø52 mm; garumu izvēlas atbilstoši tvertnes dziļumam. Benzīna tvertnei pārbaudiet ražotāja atļauju un aizsardzību pret aizdegšanos 100 mm · 350 mm · 525 mm

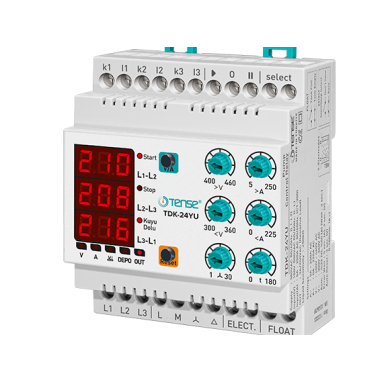

    Trīsfāžu urbuma sūknis: palaišana, aizsardzība, sausā gaita Sūkņa vadības un aizsardzības relejs ar līmeņa elektrodu ieejām un zvaigznes–trijstūra palaišanu; elektrodiem – līmeņa kontroles zonde TDK-24YU · LCS15
    Ko iegūstat, izvēloties pareizi
    • Sūknis nesadeg, strādājot sausā gaitā, un tvertne netiek pārpildīta – līmeni kontrolē automātika, nevis cilvēks.
    • Jūs zināt precīzu degvielas vai ūdens daudzumu bez mērstieņa un bez braucieniem uz objektu – kontrolierī, SCADA vai telefonā.
    • Sensors kalpo gadiem ilgi: piemērota tehnoloģija nebaidās no dūņām, tvaikiem vai putām.
    • Signāls tieši der jūsu kontrolierim – nav vajadzīgi papildu pārveidotāji un improvizācija objektā.

    Četras mērīšanas tehnoloģijas

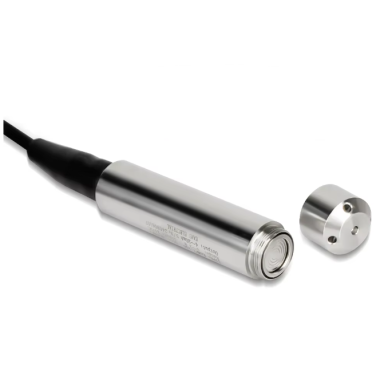

    1. Hidrostatiskā (iegremdējamā)
    Zonde atrodas šķidrumā un mēra šķidruma staba spiedienu. 1 m ūdens ≈ 9,81 kPa. Vienkārša, precīza, nebaidās no putām un tvaikiem.
    2. Ultraskaņas (no augšas)
    Sensors raida skaņas impulsu un mēra atstarojuma laiku. Bez kontakta ar šķidrumu – piemērota notekūdeņiem un dubļiem.

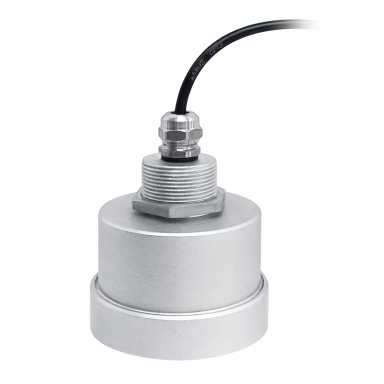

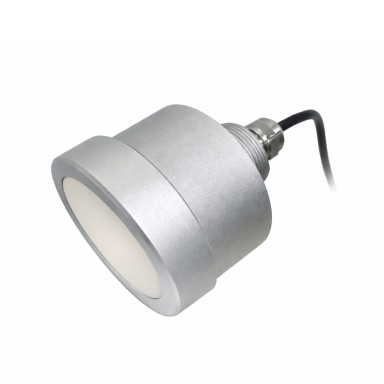

    3. Radara 80 GHz (no augšas)
    Milimetru viļņi, šaurs stars. Tvaiki un temperatūra to ietekmē maz – viena no precīzākajām bezkontakta metodēm.

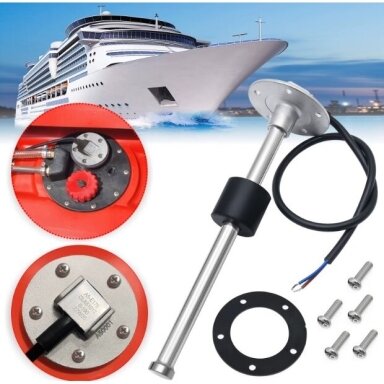

    4. Pludiņa (pretestības)
    Pludiņš ceļas līdz ar šķidrumu un maina pretestību (0–190 Ω). Devējs ir pasīvs, mērinstrumenta barošana 9–32 V. Klasika degvielas tvertnēm.
    Tehnoloģija Stiprās puses Ierobežojumi Kur vislabāk
    Hidrostatiskā Liels dziļums (līdz 200 m H₂O un vairāk), nav nejutīgās zonas, putas un tvaiki netraucē, zema cena Kontakts ar šķidrumu; rādījums atkarīgs no blīvuma; dūņas var aizsprostot membrānu; kapilāram kabelī jāpaliek sausam Urbumi, akas, tīra ūdens tvertnes, tehniskais ūdens
    Ultraskaņas Nav kontakta, nav atkarīga no blīvuma, viegli uzstādāma tvertnes augšā Nejutīgā zona pie sensora; putas, intensīvi tvaiki, kondensāts un šķēršļi starā izkropļo rādījumus Notekūdeņu akas, atvērti rezervuāri, lietus ūdens tvertnes
    Radara 80 GHz ±0,01 m precizitāte, 0,3–60 m, šaurais 4,5° stars vieglāk apiet šķēršļus šaurā tvertnē Dārgāka; biezas putas un nogulsnes uz antenas traucē arī radaram; mūsu modeļu saskarne RS422 – PLC bieži būs vajadzīgs pārveidotājs; Ex marķējuma nav Lieli rezervuāri, hidroloģija, dīzeļdegvielas, eļļas un ķimikāliju tvertnes ārpus Ex zonas
    Pludiņa Vienkārša, bez programmēšanas, darbojas ar analogo mērinstrumentu Fiksēts garums, mehāniskā daļa šķidrumā, izšķirtspēja ~21 mm Degvielas (dīzeļdegvielas) tvertnes: laivas, ģeneratori, tehnika

    Mūsu sensori vienā tabulā

    Sensors Princips Diapazons Precizitāte Signāls Barošana Aizsardzība / cits

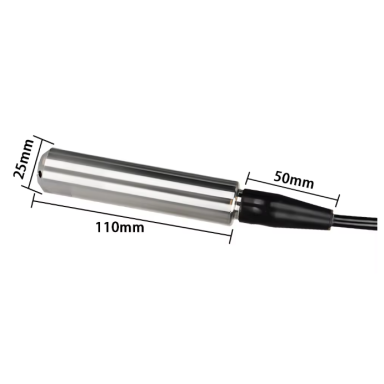

    ES-YWTT1M (4–20 mA / 0–5 V / 0–10 V) Hidrostatiskais, Ø ~25 mm Atkarībā no pasūtījuma versijas 0,5 % FS 4–20 mA / 0–5 V / 0–10 V DC 12–36 V Vide 0–50 °C
    ES-YWTT1M-RS485 Hidrostatiskais Atkarībā no pasūtījuma versijas Atkarībā no versijas RS485 DC 12–36 V Nerūsējošais tērauds

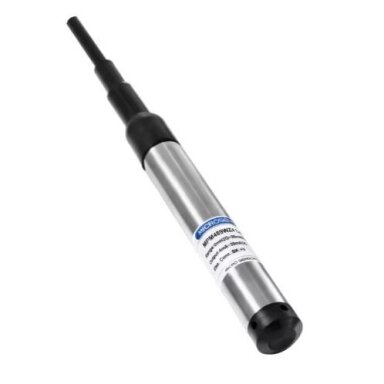

    ES-MPM489WZ4 Hidrostatiskais, Ø17 mm 0–10 / 20 / 50 / 200 m H₂O ≤ ±0,5 % FS 4–20 mA (2 vadu) + RS485 vai HART 11–28 V DC IP68, Ex ia IIB T6 Ga

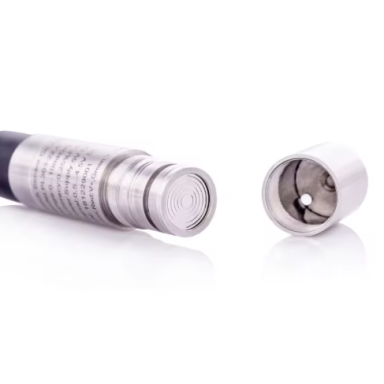

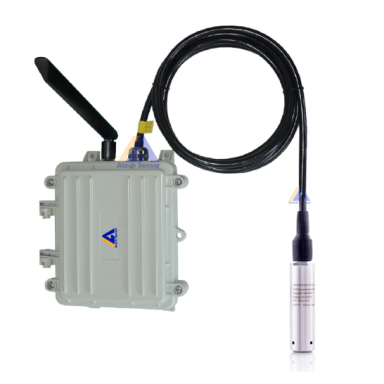

    ES-PL301…3014 (viedais) Hidrostatiskais, 316L 0–3 / 10 / 15 / 20 / 30 m ±0,5 % FS 4–20 mA, RS485 (Modbus), bezvadu – atkarībā no versijas 12 / 24 V DC IP68, −40…+80 °C

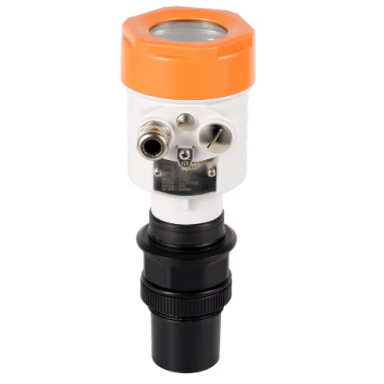

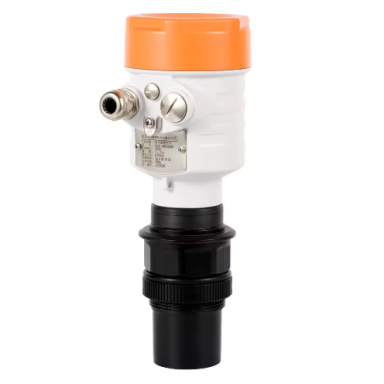

    ES-HCUS-400 Ultraskaņa 0–20 m ±0,25–0,5 %, izšķirtspēja 1 mm 4–20 mA / RS485 Sk. preces kartīti IP68, −20…+60 °C
    ES-LBWB-I60 / I601 Radars 76–81 GHz, 4,5° 0,3–60 m ±0,01 m RS422 9–24 V DC, 0,05–0,12 A Nerūsējošais tērauds
    EL-TLC2206P Bezkontakta, Tuya 10 cm–2,9 m LED 20–100 % + lietotne Wi-Fi 2,4 GHz + RF 433 MHz, sūkņa vadība 90–250 V AC IP67, vītne M72×3
    EL-TS-FT002 Ultraskaņa, bezvadu 0–15 m ±0,03 m 433 MHz uz displeju, līdz 100 m Baterijas AA / AAA Tvertnes temp. −40…+60 °C

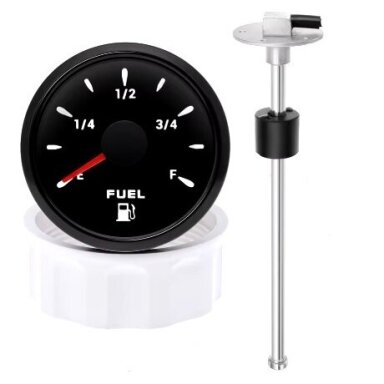

    ES-SG100 / 350 / 525 Pludiņš, pretestība 100 / 350 / 525 mm Izšķirtspēja 21 mm 0–190 Ω (0 Ω – tukša) Mērinstruments 9–32 V IP67, −40…+85 °C

    Dati – no preču kartītēm. Galīgos parametrus pārbaudiet konkrētās preces lapā.

    Signāls: 4–20 mA, 0–10 V, RS485 vai bezvadu

    Signāls Kad izvēlēties Kam pievērst uzmanību
    4–20 mA Rūpniecības standarts. Izturīgs pret traucējumiem un garām līnijām, bieži 2 vadu pieslēgums „Dzīvā nulle“: 4 mA = tukša tvertne, ~0 mA = pārtraukta ķēde. Saskaņā ar NAMUR NE 43 bojājums ir ≤ 3,6 mA vai ≥ 21 mA (ja sensors to atbalsta). Kontrolieris atšķir bojājumu no tukšas tvertnes, ja tas ir konfigurēts
    0–10 V / 0–5 V Ja kontrolierim ir tikai sprieguma ieeja un kabelis ir īss Garā līnijā sprieguma kritums un traucējumi izkropļo rādījumu; 0 V nozīmē gan „tukša“, gan „pārtrūcis vads“
    RS485 (Modbus RTU) Vairāki sensori vienā līnijā, integrācija SCADA, BMS, PLC RS485 ir tikai fiziskā saskarne. Pārbaudiet protokolu, adresi, ātrumu, reģistru karti; līnijas galos – 120 Ω terminators
    RS422 80 GHz radaru saskarne – uzticami diferenciālie sakari Lielākajai daļai PLC tās nav – plānojiet RS422 pārveidotāju un precizējiet datu formātu
    HART Digitālie dati tajā pašā 4–20 mA vadu pārī Nepieciešams ar HART saderīgs kontrolieris vai modems; cilpā – ne mazāk kā 250 Ω pretestība
    Bezvadu (LoRaWAN, 4G, Wi-Fi, Zigbee, 433 MHz) Attāli objekti, kur kabeļa ievilkšana neatmaksājas; mājas uzraudzība telefonā Sakaru pārklājums objektā, LoRaWAN tīkla vai SIM kartes nepieciešamība, bateriju maiņa

    Kā aprēķināt: strāva, blīvums, cilpas pretestība

    1. Līmenis no 4–20 mA signāla
    Līmenis = (I − 4 mA) ÷ 16 mA × diapazons.
    Piemērs: sensors 0–5 m, kontrolieris rāda 12 mA → (12 − 4) ÷ 16 × 5 m = 2,5 m.

    2. Cits šķidrums, nevis ūdens
    Hidrostatiskais sensors mēra spiedienu, bet diapazons norādīts ūdens staba metros. Patiesais līmenis = rādījums ūdens metros ÷ šķidruma relatīvais blīvums (ūdens = 1).
    Piemērs: dīzeļdegviela, relatīvais blīvums ≈ 0,84; sensors rāda 0,84 m H₂O → patiesais līmenis = 0,84 ÷ 0,84 = 1,0 m. Bez blīvuma korekcijas degvielas „trūkst“ 16 %.

    3. Maksimālā cilpas pretestība (4–20 mA, 2 vadu)
    Rmax = (Ubarošanas − Umin sensora) ÷ 0,02 A.
    Piemērs: barošana 24 V DC, sensora minimālais spriegums 12 V → (24 − 12) ÷ 0,02 = 600 Ω. Šajā summā ietilpst kontroliera ieejas pretestība (bieži 250 Ω), abu kabeļa dzīslu pretestība, bet Ex ķēdē – arī dzirksteļdrošā barjera sprieguma kritums.

    ⚠ Kas jāpārbauda pirms pirkšanas

    Kibirkštis
    Kibirkštis: „Nopirku 0–10 V sensoru urbumam, bet kontrolierim ir tikai 4–20 mA ieeja. Un kabelim pietrūka trīs metru…“
    Ko pārbaudīt Kāpēc
    Tvertnes dziļums un mērīšanas diapazons Izvēlieties diapazonu nedaudz lielāku par dziļumu. Pārāk liels diapazons „apēd“ precizitāti: 0,5 % no 30 m ir 15 cm, no 5 m – 2,5 cm
    Kontroliera ieeja un barošana 4–20 mA, 0–10 V, RS485 vai RS422; vai kontrolieris baro cilpu, vai vajadzīgs atsevišķs 24 V DC avots
    Kabeļa garums (iegremdējamiem) Dziļums + attālums līdz kārbai + rezerve. Ventilējamo kabeli ar kapilāru negrieziet un nehermetizējiet
    Šķidrums: ūdens, degviela, notekūdeņi, ķimikālijas Zondes, membrānas un kabeļa materiāliem jābūt izturīgiem pret vidi; netīram šķidrumam – bezkontakta sensors
    Vai tvertnē ir sprādzienbīstama vide (benzīns, šķīdinātāji, biogāze) Ex zonā nepieciešams Ex sertificēts sensors. Ex marķējums ir ES-MPM489WZ4 (Ex ia IIB T6 Ga, pieslēdz caur dzirksteļdrošu barjeru; IIB nav piemērots ūdeņraža un acetilēna videi – vajadzīgs IIC); citu modeļu kartītēs tā nav – jautājiet mums
    Bezkontakta sensoriem: putas, tvaiki, šķēršļi, nejutīgā zona Ultraskaņa „neredz“ cauri putām un tuvu sensoram; radara stars ir šaurāks, taču biezas putas, nogulsnes uz antenas, kāpnes vai maisītājs starā tik un tā traucē
    Degvielas mērinstrumentam: pretestības standarts un tvertnes dziļums Mūsu komplekts darbojas 0–190 Ω diapazonā (0 Ω – tukša). Ar cita standarta (piem., 240–33 Ω) mērinstrumentu rādīs nepareizi; devēja garums – atbilstoši tvertnes dziļumam

    ✗ Biežākās kļūdas

    Kļūda Sekas
    Hidrostatiskā zonde nolaista līdz dibenam, dūņās Dūņas aizsprosto membrānu – rādījums „sasalst“ vai nepārtraukti pieaug
    Ventilējamā kabeļa gals hermetizēts, iegremdēts vai atstāts mitrā kārbā Atmosfēras spiediena izmaiņas un kondensāts kapilārā – rādījums dreifē, sensors bojājas
    Degvielas tvertnei izmantots ūdenim kalibrēts sensors, blīvums nav koriģēts Dīzeļdegvielas līmenis tiek rādīts par ~16 % mazāks, nekā ir patiesībā
    0–10 V signāls desmitiem metru vilkts blakus sūkņa vai frekvenču pārveidotāja kabelim Lēkājoši rādījumi, kļūdaini sūkņa ieslēgumi
    Ultraskaņas sensors uzstādīts pārāk tuvu sienai vai virs ieplūdes strūklas Atstarojumi no sienas un putām – sensors „pazaudē“ virsmu
    RS485 līnija bez terminatora, ar „zvaigzni“ vienas kopnes vietā Sakaru kļūdas, pazūdoši sensori
    Sūkni vada tikai pēc rādījuma displejā, bez automātiskas aizsardzības pret sauso gaitu Urbums izsīkst – sadeg sūkņa motors vai blīves
    ⚡ Ne-Ex sensors uzstādīts benzīna vai šķīdinātāju tvertnē Aizdegšanās avots sprādzienbīstamā vidē – ugunsgrēka un sprādziena risks
    Fazė
    ⚡ Droša montāža – Fazė iesaka
    Pirms zondes ievietošanas urbumā vai akā atslēdziet sūkni un pārliecinieties, ka neviens to nejauši neieslēgs. Akās un tvertnēs nekāpiet vieni – tur var uzkrāties bīstamas gāzes. Signāla kabeļus velciet atsevišķi no 230/400 V kabeļiem, ekrānu iezemējiet vienā galā – pie kontroliera. No 230 V barotus sensorus (piem., Tuya) pieslēdz elektriķis, un to barošanas daļai jābūt aizsargātai pret mitrumu. Sprādzienbīstamā vidē uzstādiet tikai Ex sertificētu aprīkojumu saskaņā ar projektu.
    ☝ Elsprendimai.eu iesaka

    Shēma: zonde urbumā – nepareizi un pareizi

    Kibirkštis
    Kibirkštis: „Sensors jauns, bet līmenis lēkā, kā grib. Vakar rādīja 12 m, šodien 13, bet sūknis tik un tā sadega.“
    Fazė
    Fazė: „Sensors te nav vainīgs. Paskaties, kā tas ir uzstādīts.“
    ✗ NEPAREIZI
    ① Ventilējamā kabeļa gals noslēgts ar izolāciju mitrā kārbā urbuma galvā
    ↓
    ② 0–10 V signāls pa 60 m kabeli kopā ar sūkņa barošanas kabeli
    ↓
    ③ Zonde nolaista līdz dibenam un guļ dūņās; kabelis galvā nav nostiprināts
    ↓
    ④ Sūkni cilvēks izslēdz pēc displeja – automātiskas aizsardzības pret sauso gaitu nav
    ✓ PAREIZI
    ① Kapilārs atvērts sausā, ventilējamā kārbā virs urbuma galvas
    ↓
    ② 4–20 mA, ekranēts kabelis atsevišķi no spēka kabeļiem, ekrāns iezemēts pie kontroliera
    ↓
    ③ Zonde mērcaurulē virs dūņām, zemāk par minimālā līmeņa robežu; kabelis nostiprināts ar skavu urbuma galvā
    ↓
    ④ Kontrolieris vai relejs pēc minimālā līmeņa pats izslēdz sūkni
    Kāpēc tā – skaidrojums pēc shēmas numuriem
    1. ①: relatīvā spiediena zonde salīdzina spiedienu ūdenī ar atmosfēras spiedienu, kas uz membrānu nonāk pa kapilāru kabelī. Ja galu noslēdz, sensors sāk reaģēt uz laikapstākļu un temperatūras izmaiņām: rādījums „peld“ par desmitiem centimetru. Kapilārā iekļuvis mitrums kondensējas un sabojā sensoru.
    2. ②: 0–10 V signālu garā līnijā izkropļo sprieguma kritums un traucējumi no sūkņa kabeļa, turklāt 0 V nozīmē gan tukšu urbumu, gan pārtrūkušu vadu. Strāvas cilpa 4–20 mA ir mazāk jutīga pret traucējumiem, un pārrāvumu kontrolieris atpazīst uzreiz (~0 mA 4 mA vietā).
    3. ③: dūņas aizsprosto membrānu, tāpēc rādījums vairs neseko līmenim. Nenostiprināts kabelis slīd, zondes dziļums mainās – un līdz ar to „aizpeld“ arī nulle. Zondei vienmēr jāpaliek iegremdētai, tāpēc to iekarina zemāk par minimālā līmeņa robežu, bet virs dūņām; vislabāk – atsevišķā mērcaurulē (Ø25–32 mm), lai tā nesapinas ar sūkņa kabeli un nešūpojas sūkņa radītajā plūsmā. Minimālā līmeņa robežu iestata kontrolierī – augstāk par sūkņa iesūkšanas atveri.
    4. ④: cilvēks ne vienmēr paspēj reaģēt. Automātika ar minimālā līmeņa robežu (kontrolierī vai sūkņa relejā) izslēdz sūkni, pat ja neviens neskatās displejā, un ieslēdz to atkal tikai tad, kad ūdens līmenis ir atjaunojies.
    ⚠ Shēmai ir ieteikuma raksturs. Sensora, kontroliera un sūkņa pieslēgumu pārbaudiet saskaņā ar ražotāja instrukciju un projektu. Montāžu veic un par to atbild kvalificēts elektriķis. UAB „Elektrotechnikos sprendimai“ neatbild par pieslēgšanu un iespējamām kļūdām.

    BUJ

    Kibirkštis: Vai iegremdējamo zondi var izmantot dīzeļdegvielas tvertnē?

    Fazė: Bieži vien jā, ja zondes, membrānas un kabeļa materiāli ir izturīgi pret degvielu – to precizējiet konkrētajam modelim. Rādījumu pārrēķiniet atbilstoši blīvumam (dīzeļdegviela ≈ 0,84 t/m³). Benzīna un citu gaistošu šķidrumu tvertnēs ir sprādzienbīstama vide – tur der tikai Ex sertificēts sensors.

    Kibirkštis: Ar ko radars ir labāks par ultraskaņu?

    Fazė: Skaņas ātrums gaisā ir atkarīgs no temperatūras, bet tvaiki, putas un kondensāts slāpē ultraskaņu. 80 GHz radaram temperatūra un tvaiki traucē maz, tā stars ir šaurs (4,5°), precizitāte ±0,01 m. Tomēr biezas putas un nogulsnes uz antenas var traucēt arī radaram. Ultraskaņa ir lētāka un lieliski der atvērtām tvertnēm un notekūdeņu akām bez spēcīgiem tvaikiem.

    Kibirkštis: Izvēlēties 4–20 mA vai RS485?

    Fazė: Vienam sensoram un vienkāršam kontrolierim – 4–20 mA: pieslēdz ātri, bez iestatījumiem. Ja sensoru ir daudz vai dati tiek sūtīti uz SCADA vai BMS, ērtāk ir RS485 (Modbus): viena līnija, vairākas ierīces, papildu parametri. 4–20 mA un RS485 vienlaikus ir ES-MPM489WZ4 (RS485 versija) un viedajiem ES-PL sērijas sensoriem (atkarībā no versijas).

    Kibirkštis: Vai iegremdējamās zondes kabeli var pagarināt?

    Fazė: Vislabāk uzreiz pasūtīt vajadzīgo garumu. Ja pagarināšana ir nepieciešama – tikai sausā savienojumu kārbā virs šķidruma, atstājot kapilāru atvērtu atmosfērai. Iegremdētu savienojumu un saspiestu kapilāru neveidojiet.

    Kibirkštis: Degvielas mērinstruments rāda nepareizi. Kas par vainu?

    Fazė: Visbiežāk nesakrīt pretestības standarts: mūsu komplekts darbojas 0–190 Ω diapazonā (0 Ω – tukša, 190 Ω – pilna), bet daži mērinstrumenti paredzēti 240–33 Ω vai citam diapazonam. Pārbaudiet arī devēja garumu atbilstoši tvertnes dziļumam un to, vai zilais vads ir pieslēgts pie GND, bet brūnais – pie mērinstrumenta signāla.

    Kibirkštis: Vai Tuya sensors pats ieslēgs sūkni?

    Fazė: Jā, EL-TLC2206P ir automātiska sūkņa vadība (uzpildei vai izsūknēšanai), augsta un zema līmeņa trauksmes un skaņas signāls. Mēra bez kontakta 10 cm–2,9 m attālumā no sensora, tiek montēts M72×3 vītnē, barošana 90–250 V AC. Uzraudzīt var lietotnē, līdz 10 sensoriem vienā kontā.

    Kibirkštis: Ko izvēlēties, ja vajag tikai aizsargāt sūkni pret sauso gaitu?

    Fazė: Precīzi mērīt līmeni nav obligāti: pietiek ar elektrodiem vai zondi un releju, kas izslēdz sūkni, kad līmenis nokrītas. Trīsfāžu urbuma sūknim visērtākais ir TDK-24YU – gan palaišana, gan aizsardzības vienā ierīcē. Ja vēlaties redzēt arī līmeni – izvēlieties analogo sensoru un kontrolieri ar minimālā līmeņa robežu.

    Avoti: elsprendimai.eu preču kartīšu tehniskie dati (ES-YWTT1M, ES-MPM489WZ4, ES-PL301…3014, ES-HCUS-400, ES-LBWB-I60/I601, EL-TLC2206P, EL-TS-FT002, ES-SG100/350/525, TDK-24YU); IEC 60381-1 (analogie strāvas signāli 4–20 mA); TIA/EIA-485-A (RS485); NAMUR NE 43 (4–20 mA bojājumu signalizācija); LST EN IEC 60079 sērija (aprīkojums sprādzienbīstamā vidē). Pārbaudīts 2026-10-17.

    Atsūtiet tvertnes datus – izvēlēsimies sensoru un automātiku

    Norādiet šķidrumu, tvertnes vai urbuma dziļumu un diametru, kādu signālu pieņem jūsu kontrolieris un vai jāvada sūknis. Piedāvāsim sensoru, barošanu un vadību – ar cenu.

    Saņemt piedāvājumu →
