Ventilatori ventilācijas sistēmām

Ventilatori ventilācijas sistēmām ir būtiski komponenti, kas nodrošina gaisa plūsmu kustību ēkās, piegādājot svaigu gaisu un izvadot piesārņoto gaisu no dažādām telpām. Tie plaši tiek izmantoti dzīvojamās, komerciālās un industriālās ēkās, kur svarīgi ir nodrošināt labu gaisa kvalitāti un temperatūras kontroli.

Galvenās ventilatoru veidi:

Centrifugālie ventilatori: Šie ventilatori darbojas pēc centrifugālās spēka principa. Tie ievelk gaisu centrā un izspiež to caur sānu, radot spēcīgu gaisa plūsmu. Šie ventilatori parasti tiek izmantoti lielākās ventilācijas sistēmās, kur nepieciešams augsts spiediens un spēcīga gaisa plūsma.
Izmantošana: Rūpniecības objekti, komerciālas ēkas, kur nepieciešama gaisa piegāde vai izvadīšana uz lieliem attālumiem.

Asiālie ventilatori: Asiālie ventilatori rotē ap savu asi, izspiežot gaisu tieši uz priekšu. Tie ir efektīvi augstas apjoma zema spiediena sistēmās.
Izmantošana: Telpu ventilācija, piemēram, vannas istabās, virtuvēs, birojos un mazākos ēkās.

Jumta ventilatori: Montēti uz ēku jumtiem, tie palīdz noņemt siltu gaisu, dūmus vai gāzes no ēkas iekšpuses. Visbiežāk izmanto rūpniecības objektiem vai lielām komerciālām telpām.
Izmantošana: Rūpniecības objekti, lieli ēkas, kur nepieciešama efektīva dūmu vai siltā gaisa izvadīšanas sistēma.

Kanalizācijas ventilatori: Šie ventilatori tiek uzstādīti gaisa kanālu sistēmā, parasti starp caurulēm. Tie tiek izmantoti lielākās ventilācijas sistēmās, kur nepieciešams nodrošināt gaisa plūsmu caur kanāliem.
Izmantošana: Dzīvojamās telpas, biroji, tirdzniecības centri.

Pārklājuma ventilatori: Tie ir specializēti ventilatori, kas tiek montēti tieši uz griestiem. Tie bieži tiek izmantoti mazākās telpās.
Izmantošana: Biroji, vannas istabas, mazas telpas.

Galvenie parametri:

Gaisa plūsma (m³/h):
Ventilatora jauda parasti tiek mērīta pēc stundā pārvadītā gaisa tilpuma (m³/h). Tas ļauj noteikt, cik efektīvi ventilators var pārvadīt gaisu. Atkarībā no ventilatora veida gaisa plūsma var atšķirties – mazāki ventilatori nodrošina mazāku plūsmu, bet lielāki rūpnieciskie modeļi var sasniegt tūkstošiem kubikmetru stundā.

Spiediens (Pa):
Spiediens norāda, kādu gaisa pretestību ventilators var pārvarēt. Lieljaudas ventilatori (piemēram, centrifugālie) ir ar lielāku spiediena jaudu, tādēļ tie ir piemēroti garākiem kanālu sistēmām.

Troksnis (dB):
Ventilatori rada noteiktu troksni, jo tajos ir kustīgi komponenti. Tas ir svarīgi dzīvojamās vai darba vidēs, kur trokšņa līmenim jābūt minimālam. Mazāki ventilatori (piemēram, asiālie) parasti darbojas klusāk, bet lielāki modeļi var izdot augstāku troksni.

Enerģijas patēriņš:
Ventilatori var darboties ar dažādām jaudām, sākot no dažiem vatiem (W) līdz vairāk nekā simts vatiem rūpnieciskajiem modeļiem. Jaunākie modeļi bieži ir energoefektīvi, patērējot mazāk elektrības.

Aizsardzības klase (IP vērtējums):
IP vērtējums norāda uz ventilatora izturību pret putekļiem un mitrumu. Piemēram, ventilatori ar IP44 vai IP65 klasifikāciju ir piemēroti lietošanai mitros apstākļos, piemēram, vannas istabās vai āra ventilācijas sistēmās.

Papildu funkcijas:

Atpakaļgaitas vārsts:
Neļauj gaisam atgriezties telpās, kad ventilators ir izslēgts. Tas ir īpaši svarīgi dzīvojamās telpās, kur nepieciešams izvairīties no nevēlamas gaisa atgriešanās.

Taimeris:
Izmanto, lai iestatītu ventilatoru darbībai noteiktu laiku pēc tā ieslēgšanas.

Mitrumu sensors:
Šādi ventilatori automātiski ieslēdzas, kad telpā palielinās mitruma līmenis, piemēram, vannas istabās vai pagrabos.

Priekšrocības:

Gaisa kvalitātes nodrošināšana: Ventilatori izvada piesārņoto gaisu un nodrošina svaiga gaisa piegādi, palīdzot uzturēt veselīgu vidi.
Enerģijas ietaupījums: Daudzi mūsdienu ventilatori izmanto energoefektīvus motorus, kas samazina elektroenerģijas izmaksas.
Temperatūras kontrole: Efektīvs ventilators palīdz novērst siltuma uzkrāšanos un uztur optimālu telpas temperatūru.
Trūkumi:

Troksnis: Atkarībā no ventilatora veida troksnis var būt problēma noteiktās telpās.
Sākotnējā investīcija: Lielāki un jaudīgāki ventilatori var prasīt augstākas sākotnējās investīcijas.
Ventilatori ir būtiska ventilācijas sistēmu daļa, nodrošinot labu gaisa plūsmu un komfortablu mikroklimatu telpās.

Ventilatori tiek dalīti mājsaimniecības izsūknēšanas ventilatoros un rūpnieciskajos ventilatoros. Mājsaimniecības izsūknēšanas ventilatori visbiežāk tiek izmantoti tualetēs, vannās vai virtuvēs, lai izvadītu netīro vai mitro gaisu. Mājsaimniecības sajaukto gaisa plūsmu ventilatori ir pieejami arī divu ātrumu variantos, kur ātrumu var mainīt ar slēdža vai pārslēdzēja palīdzību. Rūpnieciskie ventilatori: jumta, kanālu, virtuves. Kanālu centrifugālie ventilatori var būt apaļi vai taisnstūrveida. Atkarībā no ventilatora jaudas un vadības principa ventilatora kontrolei tiek izmantoti ātruma regulatoriem vai frekvences pārveidotāji.

Kā izvēlēties ventilatoru: soli pa solim

1. Nosakiet nepieciešamo gaisa daudzumu (m³/h) katrai telpai – pēc lietojuma mērķa, cilvēku skaita vai tilpuma (orientējošās vērtības – HVAC ceļveža tabulā „Cik gaisa vajag”).
2. Izvēlieties gaisa vadu diametru atbilstoši gaisa daudzumam un pieļaujamajam gaisa ātrumam. Pārāk mazs diametrs – troksnis un liela pretestība.
3. Novērtējiet trases pretestību (Pa): gaisa vadu garums, līkumi, filtrs, vārsti, trokšņa slāpētājs, difuzori, restes.
4. Izvēlieties ventilatoru pēc darba punkta – tā raksturlīknē vajadzīgajam gaisa daudzumam jābūt sasniedzamam pie aprēķinātā spiediena, vislabāk līknes vidusdaļā.
5. Papildiniet trasi: pretvārsts (lai gaiss neplūstu atpakaļ), filtrs (ventilatora un telpas aizsardzībai), trokšņa slāpētājs (dzīvojamām un biroja telpām).
6. Paredziet vadību: slēdzis, taimeris, ātruma regulators, sensors vai kontrolieris. Pārbaudiet barošanas spriegumu un vadības signālu (ON/OFF, 3 punktu, 0–10 V).
7. Saskaņojiet elektrisko daļu: aizsardzības aparāti, kabeļi, ja nepieciešams – kontaktors un motora aizsardzība.

Biežākie jautājumi

KibirkštisKā aprēķināt, kāds ventilators vajadzīgs?

FazėSaskaitiet visu telpu gaisa daudzumus (m³/h), novērtējiet trases pretestību un izvēlieties ventilatoru, kura līkne vajadzīgo gaisa daudzumu sasniedz pie reālā spiediena. Ērti ir paredzēt ~20–30 % rezervi un ātrumu regulēt uz leju.

KibirkštisAr ko atšķiras kanāla, centrbēdzes un sadzīves ventilators?

FazėSadzīves ventilatoru montē sienā vai griestos, un tas paredzēts vienai telpai ar īsu kanālu. Kanāla ventilatoru montē tieši gaisa vadu trasē, un tas pārvar garāku trasi; pēc darbrata tipa tas var būt aksiālais, diagonālais (jauktas plūsmas) vai centrbēdzes. Centrbēdzes (radiālie) ventilatori rada vislielāko spiedienu – tie paredzēti garām trasēm ar filtriem, trokšņa slāpētājiem un rūpnieciskām sistēmām.

KibirkštisVai var regulēt ventilatora ātrumu?

FazėJā, ja motors tam ir piemērots: AC ventilatorus – ar tiristoru vai transformatora regulatoru, EC ventilatorus – ar 0–10 V signālu. Pirms pirkšanas pārbaudiet ražotāja norādīto regulēšanas veidu.

KibirkštisVai EC ventilators ir augstākas cenas vērts?

FazėPastāvīgi strādājošā sistēmā – parasti jā: EC motori patērē mazāk enerģijas, īpaši daļējas slodzes režīmā, un tos precīzi vada ar 0–10 V signālu.

KibirkštisCik mini rekuperatoru vajag?

FazėAtbilstoši nepieciešamajam gaisa daudzumam (HVAC ceļveža tabula „Cik gaisa vajag”) un ražotāja norādītajai ražībai rekuperācijas režīmā. Visbiežāk pāris – vienai vai divām istabām. Atsūtiet telpu plānu – aprēķināsim.

Pieslēguma shēma

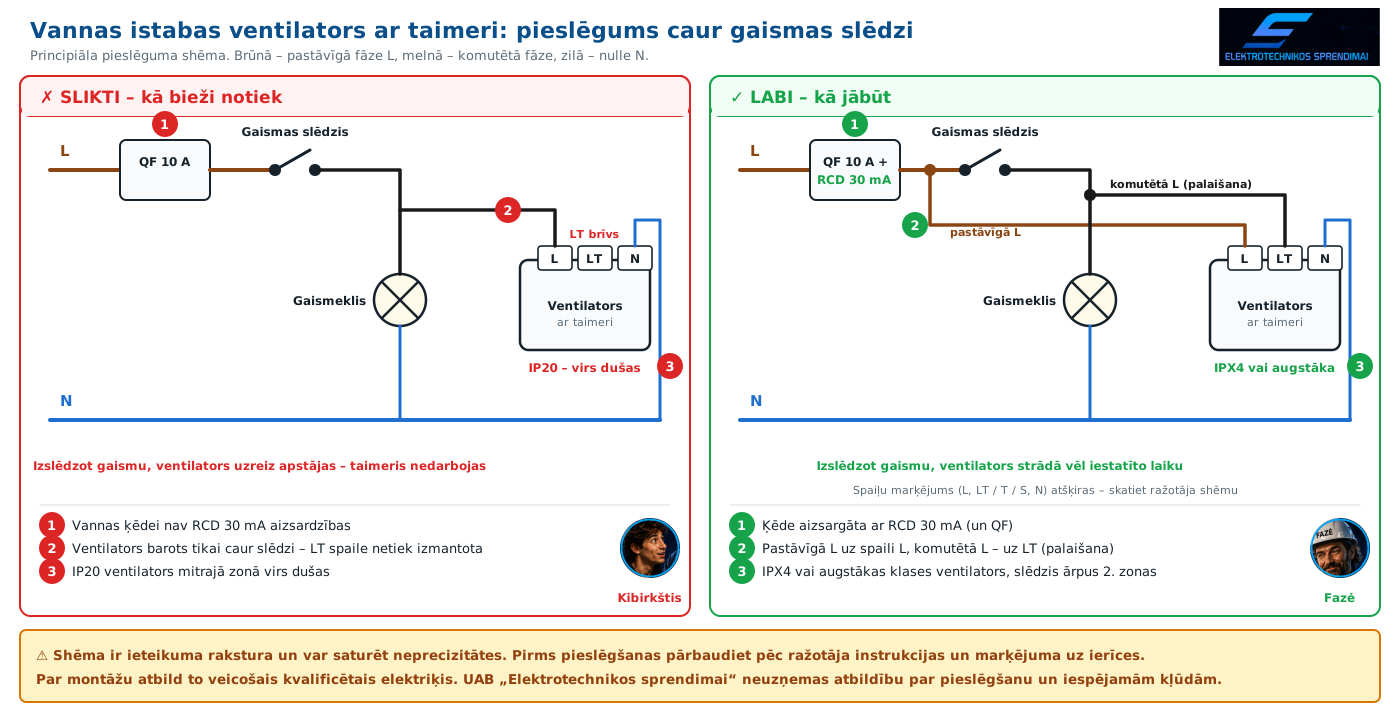

1. shēma. Vannas istabas ventilators ar taimeri. Lai taimeris darbotos, ventilatoram jāsaņem pastāvīgā fāze, bet slēdzim tas tikai jāpalaiž caur LT spaili.

KibirkštisIzslēdzu gaismu – un ventilators uzreiz apstājas. Taimeris ir bojāts?

FazėVisticamāk, nē. Ventilatoram jāsaņem pastāvīgā fāze uz L, bet slēdzis tikai palaiž to caur LT.

☝ Noklikšķiniet uz shēmas – atvērsies palielināta versija.

⚠ Shēma ir ieteikuma rakstura un var saturēt neprecizitātes. Pirms pieslēgšanas pārbaudiet pēc ražotāja instrukcijas un marķējuma uz ierīces.
Par montāžu atbild to veicošais kvalificētais elektriķis. UAB „Elektrotechnikos sprendimai“ neuzņemas atbildību par pieslēgšanu un iespējamām kļūdām.
