Vara kopnes elektriskās enerģijas pārraidei

Vara strāvas kopnes – cietas elektrotehniskā vara kopnes sadales skapju maģistrālēm, PE un N kopnēm, transformatoru apakšstacijām, UPS un akumulatoru sistēmām. Biezums 3–10 mm, platums 20–160 mm, garums 4 m. Zem precēm – izvēle pēc strāvas, svaru tabula un montāžas padomi.

Izvēle pēc strāvas Alumīnija kopnes Elastīgās kopnes Alvotās kopnes Kopņu piederumi

Lasīt vairāk

Cietas vara kopnes · elektrotehniskais varš · 4 m garums

Vara strāvas kopnes | 20–160 mm | izvēles ceļvedis

Plakanas vara kopnes sadales skapju maģistrālēm, PE un N kopnēm, transformatoru apakšstacijām, UPS un akumulatoru sistēmām. Zemāk – kopnes izvēle pēc strāvas, viss sortiments ar šķērsgriezumu un svaru, montāžas padomi.

izmēri sortimentā

3–10 mm

kopnes biezums

20–160 mm

kopnes platums

4 m

kopnes garums

Jautā Kibirkštis – jauns elektriķis, kurš nebaidās jautāt. Atbild Fazė – pieredzējis inženieris.

Galvenā doma:
Kopni izvēlas nevis pēc cenas par kilogramu, bet pēc pieļaujamās ilgstošās strāvas. Tā atkarīga ne tikai no šķērsgriezuma, bet arī no formas: plānākai un platākai kopnei ir lielāka dzesēšanas virsma. Piemēram, 30 × 10 mm un 60 × 5 mm abām ir 300 mm², taču pēc DIN 43671 pieļaujamā strāva ir attiecīgi 573 A un 688 A (60 × 5 mm – DIN tabulas piemērs, mūsu sortimentā tā nav). Ietekmē arī montāžas stāvoklis, temperatūra skapī un tas, vai kopne ir krāsota.

Ātra kopnes izvēle pēc strāvas

Mazākais sortimenta izmērs, kura orientējošā pieļaujamā strāva pēc DIN 43671 pārsniedz norādīto slodzi: viena neizolēta kopne uz fāzi, maiņstrāva, apkārtējā vide +35 °C, kopnes temperatūra +65 °C.

Slodzes strāva	Mazākā kopne	Pieļaujamā strāva (DIN 43671)	Tipisks pielietojums
līdz 160 A	20 × 3 mm	204 A	Neliela skapja fāžu kopnes, PE vai N kopne
līdz 250 A	20 × 5 mm	274 A	Grupu sadales skapis
līdz 400 A	40 × 5 mm	482 A	Ēkas ievadsadalne, 250 kVA transformators (~361 A)
līdz 630 A	40 × 10 mm	715 A	400 kVA transformatora 0,4 kV puse (~577 A)
līdz 800 A	50 × 10 mm	852 A	500 kVA transformators (~722 A)
līdz 1000 A	80 × 10 mm	1240 A	630 kVA transformators (~909 A)
līdz 1250 A	100 × 10 mm	1490 A	800 kVA transformators (~1155 A)
līdz 1600 A	120 × 10 mm	1740 A	1000 kVA transformators (~1443 A)
līdz 2000 A	160 × 10 mm	2220 A	1250 kVA transformators (~1804 A)

⚠ Pārbaudiet: DIN 43671 vērtības ir orientējošas. Krāsota kopne labāk atdod siltumu (pieļaujamā strāva par aptuveni 15–20 % lielāka), bet augstāka temperatūra slēgtā skapī to samazina. Divas paralēlas kopnes uz fāzi dod nevis divkāršu, bet aptuveni 1,6–1,8 reizes lielāku strāvu. Galīgo lēmumu pieņem skapja projektētājs saskaņā ar IEC 61439, ņemot vērā arī īsslēguma noturību.

Viss sortiments: izmēri, šķērsgriezums, svars

Noklikšķiniet uz izmēra – atvērsies preces kartīte. Svars aprēķināts pēc vara blīvuma 8,96 g/cm³.

Izmērs (platums × biezums, garums)	Šķērsgriezums	kg/m	Kopnes svars, kg	DIN 43671, A	Kods · ražotājs
20 × 5 mm, 4 m	100 mm²	0,90	3,6	274 A	ESV20X5 · Elsp Group
25 × 3 mm, 4 m	75 mm²	0,67	2,7	245 A	ESV25X3 · Elsp Group
25 × 5 mm, 4 m	125 mm²	1,12	4,5	327 A	ESV25X5 · Elsp Group
30 × 3 mm, 4 m	90 mm²	0,81	3,2	285 A	ESV30X3 · Elsp Group
30 × 4 mm, 4 m	120 mm²	1,08	4,3	–*	ESV30X4 · Elsp Group
30 × 5 mm, 4 m	150 mm²	1,34	5,4	379 A	ESV30X5 · Elsp Group
30 × 6 mm, 4 m	180 mm²	1,61	6,5	–*	ESV30X6 · Elsp Group
40 × 4 mm, 4 m	160 mm²	1,43	5,7	–*	ESV40X4 · Elsp Group
40 × 5 mm, 4 m	200 mm²	1,79	7,2	482 A	ESV40X5 · Elsp Group
50 × 5 mm, 4 m	250 mm²	2,24	9,0	583 A	ESV50X5 · Elsp Group
60 × 6 mm, 4 m	360 mm²	3,23	12,9	–*	ESV60X6 · Elsp Group
40 × 10 mm, 4 m	400 mm²	3,58	14,3	715 A	ESV40X10 · Elsp Group
50 × 10 mm, 4 m	500 mm²	4,48	17,9	852 A	ESV50X10 · Elsp Group
60 × 10 mm, 4 m	600 mm²	5,38	21,5	985 A	ESV60X10 · Elsp Group
80 × 10 mm, 4 m	800 mm²	7,17	28,7	1240 A	ESV80X10 · Elsp Group
100 × 10 mm, 4 m	1000 mm²	8,96	35,8	1490 A	ESV100X10 · Elsp Group
120 × 10 mm, 4 m	1200 mm²	10,75	43,0	1740 A	ESV120X10 · Elsp Group
160 × 10 mm, 4 m	1600 mm²	14,34	57,3	2220 A	ESV160X10 · Elsp Group

* Šī izmēra DIN 43671 tabulā nav – pieļaujamo strāvu precizējiet pēc ražotāja datiem vai jautājiet mums. Vajadzīgs cits izmērs vai objekta daudzums? Rakstiet – sagatavosim piedāvājumu.

Kur izmanto vara kopnes

Sadales skapji un GSS
L1–L3, N un PE maģistrāles, savienojumi starp ievada slodzes slēdzi un automātslēdžiem.

Transformatoru apakšstacijas
0,4 kV puses savienojumi, ievadi zemsprieguma sadalnēs, zemējuma maģistrāles.

UPS, akumulatori, saules elektrostacijas
Līdzstrāvas maģistrāles starp baterijām, invertoriem un DC sadalnēm, kur strāvas ir lielas, bet spriegums – zems.

Zemēšana un potenciālu izlīdzināšana
Galvenā zemējuma kopne, potenciālu izlīdzināšanas maģistrāles rūpniecības un IT telpās.

Vara, alumīnija vai elastīga kopne?

Kopnes veids	Kad izvēlēties	Kam pievērst uzmanību
Cieta vara (šī grupa)	Augstākā vadītspēja nelielā tilpumā, uzticami skrūvju savienojumi	Dārgāka un smagāka par alumīnija
Alumīnija	Garas maģistrāles un lieli šķērsgriezumi, kad svarīga cena un svars	Tādai pašai pretestībai vajag ~1,6 reizes lielāku šķērsgriezumu un Cu–Al pārejas savienojumus
Elastīga vara	Savienojumi starp aparātiem, vibrācija, termiskās izplešanās kompensācija	Dārgāka, piemērota īsiem savienojumiem
Alvota elastīga	Mitra vai agresīva vide, savienojumi ar alumīniju	Augstākā cena
Kopņu piederumi	Turētāji, izolatori, spailes, aizsargvāciņi	Izvēlieties pēc kopnes platuma un biezuma

Montāža: lai savienojums nekarstu

FazėKopne reti sabojājas vidū – karst savienojumi. Tāpēc galvenais ir sagatavot kontaktvirsmu un pareizi pievilkt.

Pirms savienošanas notīriet kontaktvirsmas līdz tīram metālam un uzklājiet kontaktpastu (pretoksidācijas). Alvotu kopņu virsmu neslīpējiet – pietiek notīrīt un attaukot.
Skrūvju savienojumos izmantojiet 8.8 klases skrūves ar atsperpaplāksnēm un pievelciet ar dinamometrisko atslēgu ar ražotāja norādīto momentu.
Kopnes stipriniet ar izolētiem turētājiem; attālumu starp tiem izvēlieties pēc īsslēguma strāvas – garie neatbalstītie posmi īsslēgumā deformējas.
Lieciet tikai ar tam paredzētu instrumentu, ievērojot minimālo liekšanas rādiusu attiecīgajam biezumam – plaisa liekuma vietā palielina pretestību.
Garās maģistrālēs un pie aparātu spailēm izmantojiet elastīgus savienojumus – tie kompensē termisko izplešanos un vibrāciju.
Marķējiet fāzes (L1, L2, L3, N, PE), neizolētās daļas nosedziet ar aizsargvāciņiem.

✗ Biežākās kļūdas

Kopne izvēlēta tikai pēc šķērsgriezuma, neņemot vērā temperatūru slēgtā skapī – pārkarst blakus esošie aparāti un izolācija.
Savienojums bez pastas un atsperpaplāksnēm – laika gaitā atslābst, pieaug pretestība, savienojums karst.
Vara kopne tieši savienota ar alumīnija – galvaniskā korozija, savienojums pāris gados izdeg.
Divas kopnes uz fāzi uzskatītas par divkāršu strāvu – patiesībā tikai ~1,6–1,8 reizes vairāk.

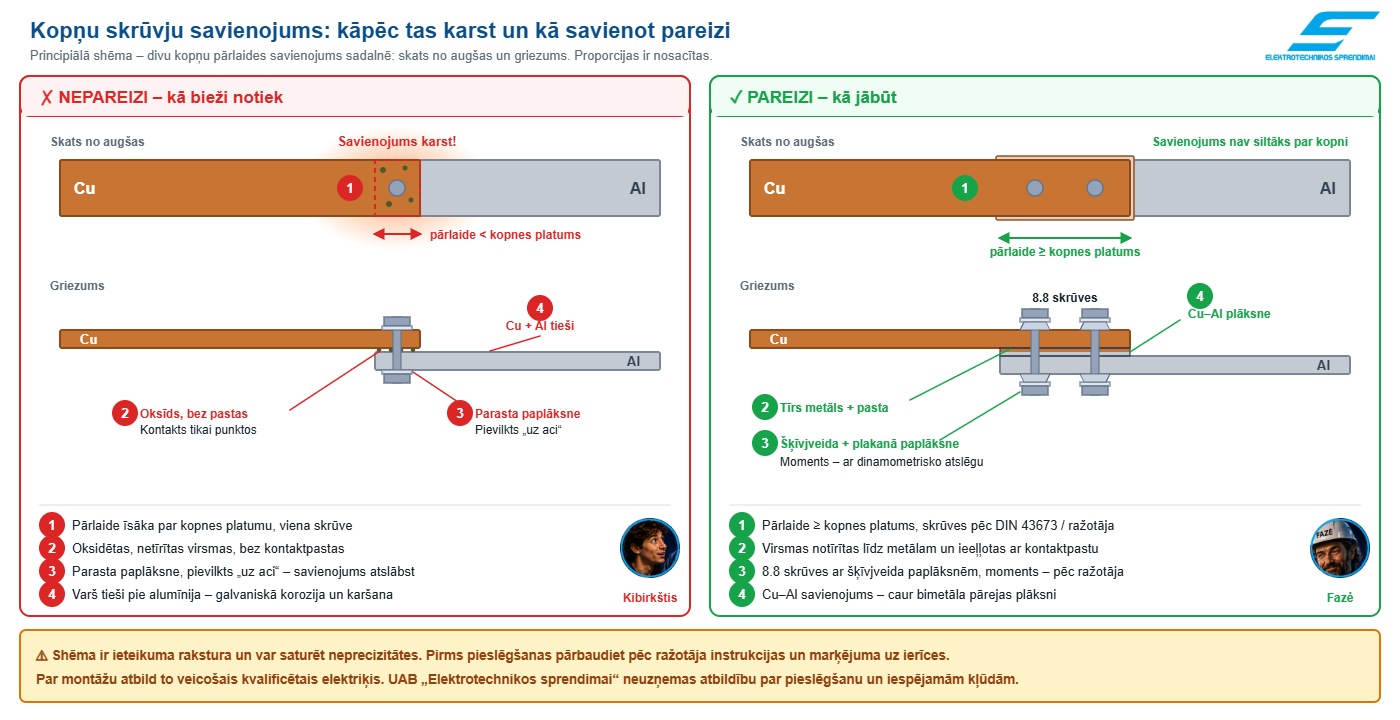

Shēma: kopņu skrūvju savienojums – nepareizi un pareizi

Shēma. Kopņu skrūvju savienojums. Pieļaujamā strāva pēc DIN 43671 ir spēkā tikai tad, ja savienojums nepievieno papildu pretestību. Slikti izveidots savienojums karst vairāk nekā visa kopne, oksidējas un laika gaitā karst arvien vairāk. Pa kreisi – biežākās kļūdas, pa labi – pareizais risinājums; cipari atbilst paskaidrojumiem shēmā.

KibirkštisKopne izvēlēta pēc tabulas, bet savienojums tik un tā karst. Kāpēc?

FazėParasti vainīgs nav šķērsgriezums, bet savienojums: pārāk maza pārlaide, netīrītas virsmas vai atslābušas skrūves. Savieno kā labajā pusē un pēc palaišanas pārbaudi noslogoto sadalni ar termokameru.

Kopņu skrūvju savienojums – shēma: nepareizi un pareizi | elsprendimai.eu

☝ Noklikšķiniet uz shēmas – atvērsies palielināta versija.

⚠ Shēma ir ieteikuma rakstura un var saturēt neprecizitātes. Pirms pieslēgšanas pārbaudiet pēc ražotāja instrukcijas un marķējuma uz ierīces.
Par montāžu atbild to veicošais kvalificētais elektriķis. UAB „Elektrotechnikos sprendimai“ neuzņemas atbildību par pieslēgšanu un iespējamām kļūdām.

Cik kW atbilst strāvai

Orientējošā jauda pēc strāvas: trīsfāžu 400 V sistēmā P = √3 × 0,4 kV × I × cos φ ≈ 0,693 × I × cos φ kW, vienfāzes 230 V – P = 0,23 × I × cos φ kW. Motoriem cos φ parasti ir 0,8–0,9, tāpēc reāli pieslēdzamā jauda ir mazāka.

Slodzes strāva	400 V, 3~, cos φ = 1	230 V, 1~, cos φ = 1
100 A	69,3 kW	23,0 kW
160 A	110,9 kW	36,8 kW
250 A	173,2 kW	57,5 kW
400 A	277,1 kW	92,0 kW
630 A	436,5 kW	144,9 kW
1000 A	692,8 kW	230,0 kW
1600 A	1108,5 kW	368,0 kW
2000 A	1385,6 kW	460,0 kW

BUJ

KibirkštisNo kāda vara izgatavotas kopnes?

FazėNo elektrotehniskā vara (Cu-ETP, EN 13601) – aptuveni 99,9 % Cu, īpatnējā vadītspēja ap 58 MS/m, blīvums 8,96 g/cm³.

KibirkštisVai kopni var izmantot līdzstrāvai?

FazėJā. Līdzstrāvai nav virsmas efekta, tāpēc pieļaujamā strāva ir vienāda vai nedaudz lielāka nekā maiņstrāvai. Akumulatoru un saules elektrostaciju DC maģistrālēs bieži izvēlas platāku kopni – mazāks sprieguma kritums.

KibirkštisKā izvēlēties N un PE kopnes?

FazėN kopne parasti ir ar tādu pašu šķērsgriezumu kā fāzes – īpaši, ja ir nelineāras slodzes (LED, invertori, UPS), kas palielina neitrāles strāvu. PE šķērsgriezumu izvēlas saskaņā ar IEC 60364-5-54: ja fāzes šķērsgriezums pārsniedz 35 mm², parasti ne mazāk kā puse no fāzes.

KibirkštisCik sver 4 m kopne?

FazėSvars = platums × biezums × garums × 8,96 g/cm³. Piemēram, 100 × 10 mm × 4 m ≈ 35,8 kg – šādai kopnei plānojiet divus cilvēkus vai pacēlāju.

KibirkštisVai kopni var krāsot vai izolēt?

FazėJā. Krāsota kopne labāk atdod siltumu, bet termosarūkošā izolācija pasargā no nejaušas pieskaršanās. Kontaktvietas atstājiet nekrāsotas.

Vara strāvas kopnes sadalnēm un objektiem

Palīdzēsim izvēlēties kopnes izmēru pēc strāvas un nokomplektēt turētājus, izolatorus un elastīgos savienojumus. Objektu daudzumiem sagatavojam individuālu piedāvājumu.
