Diferenciālā spiediena releji un pārveidotāji

Diferenciālā spiediena releji, devēji un manometri ventilācijai

Desmitiem vai simtiem paskālu liela starpība parāda, vai filtrs ir tīrs, vai ventilators griežas un vai tiek uzturēts vajadzīgais spiediens.

Kas jums vajadzīgs? Izvēlieties – aizvedīsim tieši pie preces:

Filtra piesārņojuma signāls

Mehāniskais Δp relejs 50–500 Pa
PSW-500 →

Vai ventilators griežas?

Δp relejs 20–200 Pa
DPR-200K →

Redzēt filtra stāvokli ar aci

Manometrs, bez elektrības
Manometri →

Δp uz BMS vai kontrolieri

Devējs 0–10 V + Modbus
HPS devējs →

Pastāvīgs spiediens gaisa vadā

PI regulators ventilatoram
PI regulators →

Ūdens, saspiests gaiss (bar)

Automātiskais spiediena relejs
ESLF55 releji →

Visi veidi: Δp releji · devēji · PI regulatori · manometri · releji bar · pieslēgšanas komplekti

Vajadzīga plašāka informācija? Turbo ceļvedis – diapazona izvēle, shēma, kļūdas un BUJ. Vai jautājiet mums.

Lasīt vairāk

Diferenciālā spiediena ceļvedis: no filtra signāla līdz viedai vadībai

Šeit – ātra izvēle pēc situācijas, vienkāršo un viedo risinājumu salīdzinājums, diapazona izvēle, pieslēgšanas shēma ar skaidrojumiem, biežākās kļūdas un atbildes uz svarīgākajiem jautājumiem.

Krāsu nozīme: ■ informācija · ■ ieguvums, risinājums · ■ ⚠ pārbaudiet · ■ ⚡ drošība, kļūdas

Saturs: Kas jums vajadzīgs? · Kā darbojas · Vienkārši vai viedi · Diapazons · Signāli un barošana · Shēma · Ko pārbaudīt · Kļūdas · BUJ · Avoti

Kas jums vajadzīgs? Ātrā izvēle

Situācija	Risinājums	Kur meklēt
Signāls, ka ventilācijas filtrs jāmaina	Mehāniskais Δp relejs, iestatījums pēc filtra ražotāja norādītā galīgā spiediena krituma	PSW-500, PSW-500, Δp releji
Pārbaudīt, vai ventilators tiešām rada plūsmu	Δp relejs, kas mēra spiediena starpību pirms un aiz ventilatora (darbības kontrole) – zema diapazona, piem., 20–200 Pa	DPR-200K, ESLF32
Redzēt filtra stāvokli bez elektrības, uzreiz ar aci	Analogais diferenciālā spiediena manometrs pie filtra	ESLFB manometri
Precīzs Δp uz ēkas vadības sistēmu (BMS)	Devējs ar 0–10 V / 0–20 mA / PWM izeju un Modbus RTU	HPS-G-1K0, DPS ar displeju
Divi mērījumi vienā ierīcē (piem., pieplūdes un nosūces filtri)	Divkanālu diferenciālā spiediena devējs – divi kanāli, viens korpuss	HPD-G-1K0
Uzturēt pastāvīgu spiedienu gaisa vadā vai telpā	PI regulators – pats regulē ventilatora ātrumu vai vārsta stāvokli	HPSPG (ventilatoram), HPSAG (vārstam)
Tīrā telpa, laboratorija, spiediena kaskāde starp telpām	Zema diapazona devējs −125…+125 Pa – rāda gan virsspiedienu, gan negatīvu spiedienu	HPS-G-LP
Divi darba režīmi (piem., diena / nakts) ar dažādiem spiediena iestatījumiem	Regulators ar 2 iestatījumiem – režīmu pārslēdz ar ārēju kontaktu vai caur Modbus	SPS2G-2K0
Ūdens, gaisa vai kompresora spiediens bar	Automātiskais spiediena relejs ar regulējamu ieslēgšanās spiedienu un diferenciāli	ESLF55 releji, keramiskais devējs
Gaisa ātruma vai plūsmas mērīšana gaisa vadā	Pito caurule + diferenciālā spiediena devējs	Pito komplekts, pieslēgšanas komplekts

Filtru maināt tad, kad vajag – nevis „pēc kalendāra“

Aizsērējis filtrs palielina ventilatora enerģijas patēriņu un samazina gaisa daudzumu telpās, bet pārāk agri nomainīts – tā ir izmesta nauda. Lēts Δp relejs vai devējs precīzi parāda brīdi maiņai. Pie mums atradīsiet visu ķēdi – relejus, devējus, regulatorus, manometrus un pieslēgšanas komplektus. Atsūtiet iekārtas aprakstu – piemeklēsim risinājumu.

Kā darbojas: no diviem spiedieniem līdz darbībai

Ierīcei ir divi pieslēgumi: „+“ (P1) – lielākajam spiedienam un „−“ (P2) – mazākajam. Tā mēra nevis pašu spiedienu, bet starpību Δp = P1 − P2 paskālos (Pa). 100 Pa = 1 mbar = 0,001 bar – tas ir ļoti mazs spiediens, tāpēc svarīgas pat šļūteņu pievienošanas nianses.

P1 / P2
pirms un aiz filtra

→

Δp
starpība, Pa

→

Relejs / devējs
kontakts vai 0–10 V, Modbus

→

Kontrolieris
trauksme, BMS, PI regulēšana

→

Darbība
mainīt filtru, ātrums, vārsts

Vienkārši vai viedi? Četri līmeņi – no manometra līdz PI vadībai

To pašu Δp var izmantot ļoti dažādi. Izvēlieties līmeni atbilstoši tam, ko vēlaties iegūt: tikai redzēt, saņemt signālu, precīzi mērīt vai vadīt automātiski.

1 · Redzēt

Analogais manometrs

Rāda Δp bez barošanas un vadiem. Apkalpojošais personāls uzreiz redz, cik netīrs ir filtrs.

Kur izmantot: Vienkāršas ventilācijas iekārtas, periodiska apskate, papildu vizuāla kontrole pie releja vai devēja.

Preces: ESLFB manometri

2 · Saņemt signālu

Mehāniskais Δp relejs (SPDT)

Pārslēdzams kontakts (COM / NO / NC), kad Δp sasniedz iestatījumu. Bez barošanas, vienkārši, uzticami.

Kur izmantot: Filtra piesārņojuma trauksme, ventilatora darbības kontrole, aizsardzība pret sildītāja ieslēgšanos bez gaisa plūsmas, sildītāja vai rekuperatora apledošanas signāls.

Preces: DPR, PSW, ESLF32

3 · Mērīt precīzi

Devējs 0–10 V / 0–20 mA / PWM + Modbus RTU

Nepārtraukta Δp vērtība kontrolierim vai BMS. Var attēlot, saglabāt vēsturi, iestatīt vairākas trauksmes robežas, plānot filtra maiņu iepriekš.

Kur izmantot: Ēku automatizācija, vairākas ventilācijas iekārtas vienā sistēmā, tīrās telpas (±125 Pa), plūsmas mērīšana ar Pito cauruli.

Preces: HPS, DPS ar displeju, HPD divkanālu

4 · Vadīt automātiski

PI regulators ventilatoram vai vārstam

Mēra Δp un pats maina ventilatora ātrumu vai vārsta stāvokli, lai spiediens saglabātos iestatītais. Regulators ar 2 iestatījumiem ļauj pārslēgt divus režīmus.

Kur izmantot: Pastāvīgs spiediens gaisa vadā (VAV sistēmas), telpu virsspiediens / negatīvs spiediens, virtuves vai darbnīcu nosūce, enerģijas taupīšana, samazinot ātrumu.

Preces: HPSPG, HPSAG, SPS2G

	Vienkāršs risinājums (relejs, manometrs)	Viedais risinājums (devējs, PI regulators)
Ko iegūstat	Jā / nē signāls vai rādījums skalā	Precīza vērtība, vēsture, vairākas robežas, automātiska regulēšana
Barošana	Nav vajadzīga (releja kontakts – līdz 250 V AC)	24 V AC/DC vai 24 V DC
Integrācija	Diskrētā ieeja, signāllampiņa, trauksme	0–10 V / 0–20 mA / PWM, Modbus RTU uz BMS
Iestatīšana	Ar regulēšanas pogu pēc skalas	Caur Modbus vai displeju; diapazons, mērvienības, robežas
Kad izvēlēties	Viena iekārta, vajadzīga tikai trauksme	Vairākas iekārtas, enerģijas taupīšana, precīza spiediena uzturēšana

KibirkštisTad viedais devējs vienmēr ir labāks?

FazėNe vienmēr. Ja vajadzīga tikai lampiņa „filtrs netīrs“, mehāniskais relejs ir vienkāršākais un neprasa barošanu. Devēju izvēlies, ja vērtību izmantosi tālāk – BMS, vēsturei vai vadībai. Bieža kombinācija: devējs uz kontrolieri un manometrs pie filtra apkalpojošajam personālam.

Kā izvēlēties diapazonu

Galvenais noteikums: iestatījumam jābūt diapazona vidū, nevis pie robežām. Pie robežām mehāniskā releja skala ir mazāk precīza, bet devēja signāls tiek izmantots tikai daļēji. Tipiskās vērtības vienmēr precizējiet pēc filtra, ventilatora vai projekta datiem.

Pielietojums	Ko skatīt	Piemērots diapazons
Ventilatora darbības kontrole	Ventilatora Δp, strādājot ar minimālo ātrumu	20–200 Pa, 20–300 Pa, 30–300 Pa
Rupjā filtra kontrole	Filtra ražotāja norādītais galīgais spiediena kritums	50–500 Pa, 60–600 Pa
Smalkā filtra kontrole	Galīgais spiediena kritums bieži lielāks nekā rupjajam	50–500 Pa, 200–1000 Pa
Pastāvīgs spiediens gaisa vadā	Projekta statiskais spiediens	0–1000 Pa, 0–2000 Pa
Tīrās telpas, laboratorijas	Spiediena starpība starp telpām, zīme „+“ vai „−“	−125…+125 Pa, manometri −30…+30 Pa, −60…+60 Pa
Degļi, katli, gaisa sistēmas ar lielāku Δp	Darba Δp mbar vai kPa	0,2–5 mbar, 0,5–30 mbar, 1000–5000 Pa, līdz 10 kPa

Kā aprēķināt: filtra ražotājs norāda galīgo spiediena kritumu 250 Pa. Iestatījumu iestatāt nedaudz zemāk – piem., 200 Pa, lai signāls pienāktu, pirms filtrs pilnībā aizsērē. 200 Pa ir tuvu 20–200 Pa releja robežai, bet gandrīz 50–500 Pa diapazona vidū – tāpēc izvēlieties PSW-500 vai 50–500 Pa PSW-500 releju, nevis 20–200 Pa.

Sērija	Tips	Diapazoni	Izeja
DPR-200K / 500K / 1000K	Mehāniskais Δp relejs	20–200 · 50–500 · 200–1000 Pa	SPDT, 1,5 A (0,4 A) 250 V
Sentera PSW	Mehāniskais Δp relejs	20–200 · 50–500 Pa (arī PVC versijas)	Pārslēdzams kontakts, 250 V AC
ESLF32	Mehāniskais Δp relejs	no 20–300 līdz 1000–5000 Pa	1,5 A (0,4 A) 250 V
ESLF35	Mehāniskais Δp relejs	0,2–5 · 0,5–30 mbar	10 A, 115–277 V AC
Sentera HPS / DPS	Devējs (DPS – ar displeju)	−125…+125 Pa, 0–1000 / 2000 / 4000 Pa, 0–10 kPa	0–10 V / 0–20 mA / PWM, Modbus RTU
Sentera HPD	Divkanālu devējs	2 × 0–1000 / 2000 / 4000 Pa, 2 × 0–10 kPa	2 × 0–10 V / 0–20 mA / PWM, Modbus RTU
Sentera HPSP / DPSP	PI regulators ventilatoram	−125…+125 Pa, 0–1000…10 000 Pa	0–10 V / 0–20 mA / PWM, Modbus RTU
Sentera HPSA / DPSA	PI regulators vārstam	0–1000 · 0–2000 Pa	0–10 V / 0–20 mA / PWM, Modbus RTU
Sentera SPS2	Regulators ar 2 iestatījumiem	0–2000 · 0–6000 Pa	0–10 V / 0–20 mA / PWM, Modbus RTU
ESLFB	Analogais manometrs	no −30…+30 Pa līdz 0–10 kPa	Rādītājs, bez barošanas
ESLF55	Spiediena relejs šķidrumiem un gaisam	no −0,5…2 bar līdz 8–42 bar	8 A (24 V DC), 10 A (250 V AC)
Sentera PSET	Pieslēgšanas un Pito komplekti	uzgaļi + 2 m PVC šļūtene līdz 10 000 Pa; Pito caurule gaisa vadiem Ø150–500 mm	–

Dati no preču kartītēm saskaņā ar ražotāju specifikācijām. Pirms pasūtīšanas pārbaudiet konkrētā modeļa diapazonu un kontakta slodzi.

Signāli, barošana un G / F versijas

Ko redzat nosaukumā	Ko tas nozīmē praksē
SPDT, pārslēdzams kontakts	Trīs spailes: COM, NO, NC. Vienu kontaktu varat izmantot trauksmei „netīrs“, otru – „tīrs“. 1,5 A (0,4 A) nozīmē 1,5 A aktīvajai un 0,4 A induktīvajai slodzei – motoru vai lielu spoli tam nepieslēdziet; starpreleja vai kontaktora spoli – tikai tad, ja tās strāva nepārsniedz 0,4 A.
0–10 V / 0–20 mA / PWM	Analogā izeja kontrolierim vai frekvences pārveidotājam. Sprieguma signāls ir vienkāršāks, strāvas signāls – noturīgāks pret traucējumiem garās līnijās.
Modbus RTU	Digitālais sakaru kanāls pa RS-485 līniju: vērtības un iestatījumus var nolasīt un mainīt no BMS, vairākas ierīces pieslēdz vienā līnijā.
G versija – 24 V AC/DC, 3 vadu	Barošana no 24 V AC transformatora vai 24 V DC; kopīgs mīnuss barošanai un signālam – nesavienojiet to ar citām no DC barotām ierīcēm.
F versija – 24 V DC, 4 vadu	Tikai 24 V DC; atsevišķi barošanas un signāla vadi – mazāk traucējumu, ērti ar PLC. Nejauciet G un F tipus vienā tīklā.
IP54 / IP65 / IP67	Aizsardzības pakāpe. Ventilācijas kamerās un ārā izvēlieties IP65 vai augstāku.

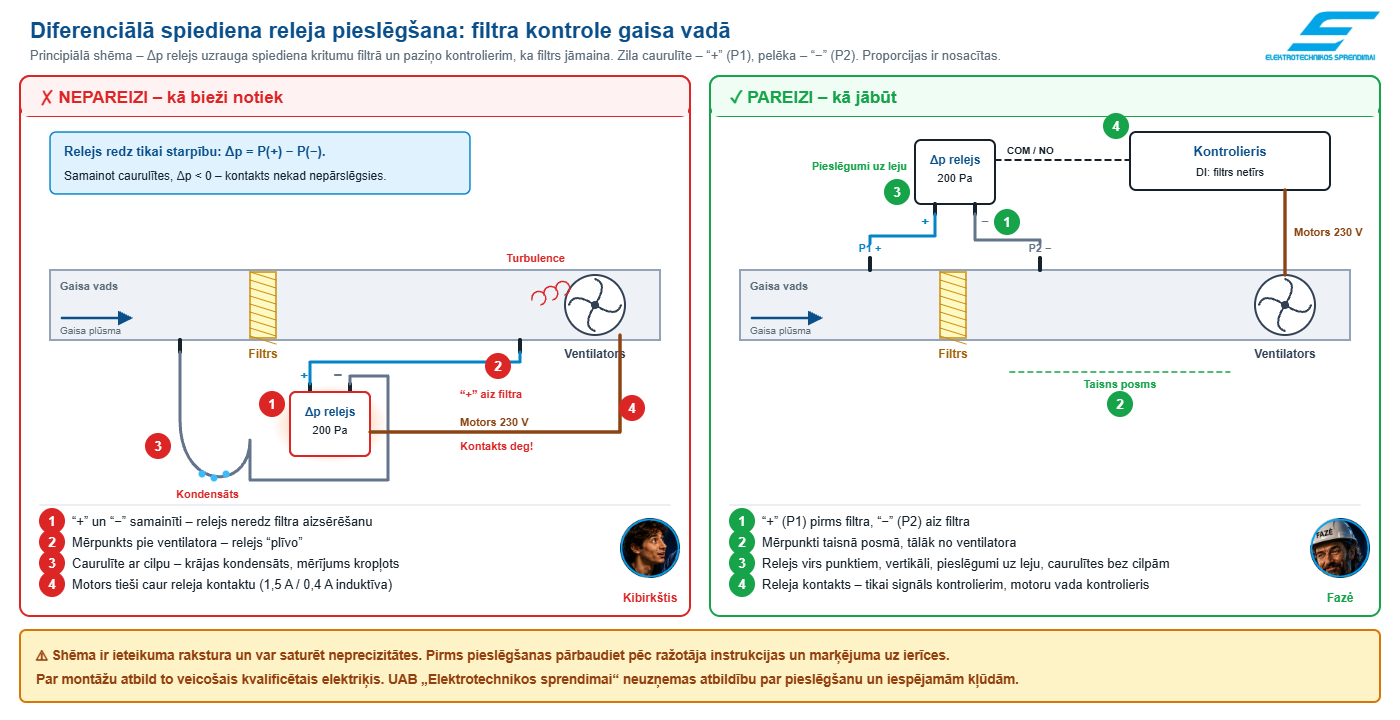

Shēma: relejs filtra kontrolei – nepareizi un pareizi

Biežākais pielietojums – filtra piesārņojuma kontrole ventilācijas iekārtā. Kreisajā pusē – kļūdas, ko redzam objektos, labajā – kā jābūt. Cipari shēmā atbilst skaidrojumiem zem tās.

KibirkštisŠļūtenes pievienoju, releju iestatīju, bet trauksme nekad neieslēdzas. Kāpēc?

FazėVisbiežāk samainītas „+“ un „−“ šļūtenes vai mērpunkts pie ventilatora. Relejs redz tikai starpību – ja tā ir negatīva, kontakts nepārslēgsies. Apskati shēmu no 1 līdz 4.

Diferenciālā spiediena releja pieslēgšana filtra kontrolei – shēma | elsprendimai.eu

☝ Noklikšķiniet uz shēmas – atvērsies palielināta versija.

⚠ Shēmai ir ieteikuma raksturs, un tajā var būt neprecizitātes.
Pirms pieslēgšanas pārbaudiet pēc ražotāja instrukcijas un marķējuma uz ierīces. Par montāžu atbild to veicošais kvalificēts elektriķis. UAB „Elektrotechnikos sprendimai“ neatbild par pieslēgšanu un iespējamām kļūdām.

Kāpēc tā – skaidrojums pēc shēmas numuriem

1Šļūteņu polaritāte

✗ „+“ pievienots aiz filtra, „−“ – pirms filtra.

✓ „+“ (P1) – pirms filtra, kur spiediens ir lielāks, „−“ (P2) – aiz filtra.

Kāpēc: Relejs pārslēdzas, kad Δp = P1 − P2 sasniedz iestatījumu. Samainot šļūtenes, Δp kļūst negatīvs – filtrs var pilnībā aizsērēt, bet signāla nebūs.

Preces: DPR · PSW · pieslēgšanas komplekts

2Mērpunktu novietojums

✗ Mērpunkts pie ventilatora, pagrieziena vai vārsta.

✓ Filtra kontrolei – mērpunkti taisnā gaisa vada posmā, pēc iespējas tālāk no ventilatora un traucējumiem.

Kāpēc: Pie ventilatora un pagriezieniem plūsma ir turbulenta – spiediens lēkā, relejs „plivinās“, bet devēja vērtība ir nestabila.

Preces: pieslēgšanas komplekti · Pito komplekti

3Montāžas stāvoklis un šļūtenes

✗ Relejs guļus zem gaisa vada, šļūtene ar cilpu uz leju.

✓ Relejs virs mērpunktiem, vertikāli, pieslēgumi uz leju; šļūtenes īsas un bez cilpām.

Kāpēc: Cilpā krājas kondensāts – ūdens stabiņš izkropļo dažu paskālu mērījumu. Montāžas stāvoklis ietekmē mehāniskā releja iestatījumu, tāpēc ievērojiet ražotāja norādīto stāvokli.

Preces: Δp releji · devēji

4Kontakta slodze

✗ Ventilatora motors vai liela kontaktora spole tiek pieslēgti tieši caur releja kontaktu.

✓ Releja kontakts – tikai signāls kontrolierim, motoru vada kontrolieris, frekvences pārveidotājs vai kontaktors.

Kāpēc: Tipiska Δp releja kontakts – 1,5 A aktīvajai un tikai 0,4 A induktīvajai slodzei. Motora palaišanas strāva kontaktu ātri izdedzina.

Preces: PI regulatori · SPS2

⚠ Ko pārbaudīt pirms pirkšanas

KibirkštisPirms pasūtīšanas vienmēr pierakstu šīs lietas – tad nav jāmaina diapazons uz vietas.

Ko pārbaudīt	Kāpēc tas ir svarīgi
Darba Δp un iestatījums	Iestatījumam jābūt diapazona vidū – no tā atkarīgs modelis.
Vai vajadzīgs negatīvs spiediens	Telpu kaskādēm un nosūcei izvēlieties −125…+125 Pa vai ± manometru.
Signāla tips	Kontakts, 0–10 V, 0–20 mA, PWM vai Modbus RTU – jāatbilst kontroliera ieejai.
Barošana	24 V AC/DC (G) vai tikai 24 V DC (F); mehāniskajam relejam barošana nav vajadzīga.
Vide	Gaiss – Δp releji un devēji Pa; ūdens, saspiests gaiss – spiediena releji bar.
Apkārtējā vide un IP	Ārā, mitrā kamerā vai aukstumā – IP65 un augstāk, temperatūras robežas.
Pieslēgšanas detaļas	Uzgaļi, šļūtene, Pito caurule – vai ietilpst komplektā vai jāpērk atsevišķi.

✗ Biežākās kļūdas

Kļūda	Sekas
Samainītas „+“ un „−“ šļūtenes	Relejs nekad nenostrādā, devējs rāda nulli vai negatīvu vērtību.
Diapazons pārāk plašs (piem., ar 0–2000 Pa mērīt 50 Pa)	Signāls tikko kustas, zūd precizitāte un izšķirtspēja.
Iestatījums pie diapazona robežas	Relejs nostrādā neprecīzi vai nenostrādā vispār.
Šļūtenes cilpas un locījumi	Kondensāts vai saspiesta šļūtene izkropļo rādījumus.
Filtra mērpunkts pie ventilatora	Nestabili rādījumi, viltus trauksmes.
Motors caur releja kontaktu	⚡ Kontakti pārkarst un salīp (sametinās) – ugunsgrēka un bojājuma risks.
24 V AC pieslēgts tikai 24 V DC (F) versijai	⚡ Ierīces bojājums.

⚡ Droša montāža – Fazė iesaka

Releja kontakti var būt pieslēgti 230 V – pirms vāciņa atvēršanas atslēdziet spriegumu.
Pirms darba ventilācijas iekārtā apturiet ventilatorus un nodrošiniet pret negaidītu ieslēgšanos.
24 V vadības un 230 V spēka vadus izvietojiet atsevišķi.
Spiediena relejiem bar – pirms atvienošanas samaziniet spiedienu sistēmā.
Pēc montāžas pārbaudiet: aizsedziet daļu filtra – Δp jāpalielinās; relejs nostrādā, kad Δp sasniedz iestatījumu (pārbaudei iestatījumu var uz laiku samazināt).

☝ Elsprendimai.eu iesaka: vienai ventilācijas iekārtai – Δp relejs katram filtram un manometrs vizuālai kontrolei. Ēku automatizācijai – devējs ar Modbus RTU vai divkanālu devējs pieplūdes un nosūces filtriem. Pastāvīgam spiedienam – PI regulators ventilatoram vai vārstam. Neaizmirstiet pieslēgšanas komplektu.

Biežāk uzdotie jautājumi

Jautā Kibirkštis – jauns, zinātkārs elektriķis, kurš uzdrošinās pajautāt to, ko citi neuzdrošinās. Atbild Fazė – pieredzējis inženieris.

KibirkštisAr ko atšķiras relejs, devējs un regulators?

FazėRelejs pārslēdz kontaktu, kad Δp sasniedz iestatījumu. Devējs nepārtraukti sūta Δp vērtību – 0–10 V, 0–20 mA, PWM vai Modbus RTU. PI regulators pats mēra un vada ventilatoru vai vārstu, lai spiediens saglabātos iestatītais.

KibirkštisKādu iestatījumu izvēlēties filtram?

FazėSkaties filtra ražotāja norādīto galīgo spiediena kritumu un iestati nedaudz zemāk, lai signāls pienāktu laikus. Releju izvēlies tā, lai šis iestatījums būtu diapazona vidū.

KibirkštisKur pieslēgt „+“ un kur „−“?

Fazė„+“ (P1) – tur, kur spiediens ir lielāks: filtru kontrolē – pirms filtra. „−“ (P2) – aiz filtra. Ventilatora kontrolē „+“ – spiediena pusē, „−“ – sūkšanas pusē.

KibirkštisAr ko atšķiras G un F versijas?

FazėG – barošana 24 V AC vai DC, 3 vadu pieslēgums. F – tikai 24 V DC, 4 vadu pieslēgums ar atsevišķu signāla mīnusu. Izvēlies pēc kontroliera barošanas un signāla ieejas.

KibirkštisVai varu ar releja kontaktu tieši ieslēgt ventilatoru?

FazėNē. Tipiska Δp releja kontakts – 1,5 A aktīvajai un 0,4 A induktīvajai slodzei. Izmanto to kā signālu kontrolierim vai caur starpreleju vai kontaktoru.

KibirkštisVai palīdzat izvēlēties?

FazėJā. Atsūtiet ventilācijas iekārtas datus vai projektu – piemeklēsim relejus, devējus, regulatorus un piederumus. Sazinieties ar mums.

Avoti

Sentera Controls – HPS, HPD, DPS, SPS2, HPSP, HPSA, DPSP, DPSA, PSW sēriju tehniskie dati.
DPR, ESLF32, ESLF35, ESLF55, ESLFB sēriju ražotāju tehniskie dati (preču kartītes).
LVS EN ISO 16890-1 – Vispārējās ventilācijas gaisa filtri.
LVS EN 16798-3 – Ēku energoefektivitāte, nedzīvojamo ēku ventilācija.

Tipiskās spiediena vērtības ir orientējošas – galīgās nosaka iekārtas ražotājs vai projekts. Pārbaudīts 2026-10-14.
