Fotoreleju ceļvedis: kā izvēlēties, kur montēt sensoru un kā pieslēgt LED
Šeit – ātra izvēle pēc situācijas, visu grupas releju salīdzinājuma matrica, apgaismojuma (lx) skala, LED slodzes aprēķins, biežākās kļūdas ar shēmu un atbildes uz praktiskiem jautājumiem. Precīzi parametri – katras preces aprakstā.
Krāsu nozīme: ■ informācija · ■ ieguvums, risinājums · ■ ⚠ pārbaudiet · ■ ⚡ drošība, kļūdas
Kas jums vajadzīgs? Ātrā izvēle
|
Situācija |
Risinājums |
Kur meklēt |
|
Vienkāršs pagalma, ieejas vai terases apgaismojums, sadalnē nav vietas |
Sienas krēslas relejs ar iebūvētu sensoru – slēdzams tieši gaismekļu ķēdē |
F&F AWZ, Night-Matic 2000, ES-G02 |
|
Apgaismojumu vada no sadalnes, sensoru var iznest ārā |
Modulārs DIN relejs ar ārējo sensoru (IP54–IP65) uz sienas |
VEXEN TWR1, F&F AZ 112, GTV CZ-1 |
|
Naktī gaisma jāizslēdz un agri no rīta atkal jāieslēdz |
Relejs ar diennakts programmu vai nakts ekonomijas režīmu |
VEXEN DTWR972, Finder 11.91, Night-Matic 3000, Night-Matic 5000-3 |
|
Pietiek ar dažām stundām pēc krēslas, bez pulksteņa iestatīšanas |
Sienas relejs ar darbības ilguma rokturi |
GTV CZ-2, WYL-CR-M2-SZ-01 |
|
12 / 24 V sistēma: autonomais, saules vai zemsprieguma apgaismojums |
Universālas barošanas relejs 12–240 V AC/DC |
SOU-1/UNI |
|
Liela slodze, daudz LED prožektoru |
25 A relejs vai fotorelejs + modulārs kontaktors |
Promfactor FRS21, 65593, kontaktoriai |
|
Vadība pēc dienasgaismas: žalūzijas, markīzes, reklāma dienā |
Plaša diapazona relejs – līdz 10 000 vai 50 000 lx |
VEXEN VSOU-1, Eti SOU-1, VEXEN TWR923 |
|
Plašs barošanas diapazons āra relejam |
Krēslas relejs ar iebūvētu sensoru, 24–264 V AC |
ES-TS01 |
|
Sabojājies Finder releja ārējais sensors |
Rezerves sensors Finder 11.31, 11.41, 11.42, 11.91 relejiem |
Finder 011.02 |
Gaisma tikai tad, kad tā vajadzīga – bez pulksteņu pārstatīšanas
Taimeris nezina, ka šodien ir apmācies, bet manuālais slēdzis ir atkarīgs no tā, vai kāds atcerējās. Fotorelejs mēra reālo apgaismojumu: apgaismojums ieslēdzas krēslā un izslēdzas rītausmā visu gadu, bet ar diennakts programmu vai nakts režīmu tas arī nodziest tad, kad neviens nestaigā.
-
Pagalms, celiņi, iebrauktuve: sienas relejs vai modulārs ar sensoru uz ziemeļu sienas.
-
Izkārtnes un skatlogi: relejs ar nakts izslēgšanu – spīd vakarā un no rīta, nevis visu nakti.
-
Ielas un stāvvietas: modulārs relejs sadalnē + kontaktors LED prožektoru grupai.
-
Žalūzijas, markīzes, reklāma: plaša diapazona relejs, kas reaģē arī uz spožu dienu.
Ātrā izvēle pēc parametriem – izvēles matrica · kā pieslēgt – shēma
Modulārs vai sienas fotorelejs?
Abi dara to pašu darbu, atšķiras tikai tas, kur atrodas relejs un kur – sensors. No tā atkarīga montāža, slodze un tas, cik viegli vēlāk kaut ko mainīt.
■ Modulārs DIN relejs ar ārējo sensoru
-
Relejs – sausā sadalnē uz DIN sliedes (1–2 moduļi), ārā tikai sensors IP54–IP65.
-
Sensoru var iznest tur, kur tas redz dienasgaismu: kabelis līdz 50 m (AZ-112 – līdz 10 m).
-
Ērti apvienot ar kontaktoru, taimeri, automātslēdžiem – viss vienā vietā.
-
Plašākā izvēle: no 1–100 lx līdz 1–50 000 lx, ar diennakts programmu, 25 A izeju, 12–240 V AC/DC barošanu.
-
Vajadzīga vieta sadalnē un atsevišķs kabelis sensoram.
■ Sienas relejs ar iebūvētu sensoru
-
Relejs un sensors vienā korpusā (IP44–IP65) – montē uz sienas, slēdz tieši gaismekļu ķēdē.
-
Vienkārši: piemēram, GTV CZ-2 pieslēdz ar trim vadiem – fāze, nulle un izeja uz slodzi.
-
Der atsevišķam pagalmam, ieejai, terasei, kur nav sadalnes vai negribas vilkt papildu kabeli.
-
Vietai jāder abiem: sensoram – redzēt dienasgaismu, korpusam – būt aizsargātam no ūdens.
-
Slodzi ierobežo iebūvētais relejs: 6–25 A, LED robežas – pēc ražotāja datiem.
Taimeris un nakts režīms: kad pietiek ar fotoreleju un kad – ne
Vienkāršs fotorelejs tur apgaismojumu ieslēgtu visu nakti. Izkārtnēm, stāvvietām un pagalmiem, kur naktī neviens nestaigā, vērts izvēlēties releju, kas naktī gaismu izslēdz un, ja vajag, agri no rīta atkal ieslēdz:
Satumst – gaisma ON
→
Nakts logs (piem., 23:00) – OFF
→
Agrs rīts (piem., 05:30), vēl tumšs – ON
→
Uzaust – OFF
-
Diennakts programma ar pulksteni: VEXEN DTWR972 (Lux / Night OFF / Night ON, 2 atmiņas vietas) un Finder 11.91 (izslēgšanas vai izslēgšanas un ieslēgšanas laiki, vasaras / ziemas laika pāreja).
-
Nakts ekonomijas režīms bez programmēšanas: Night-Matic 3000 un Night-Matic 5000-3 – gaisma naktī izslēdzas, no rīta izvēlas ON vai OFF.
-
Ierobežots darbības ilgums: GTV CZ-2 (1–9 h vai līdz rītausmai) un WYL-CR-M2-SZ-01 (1–8 h vai līdz rītausmai).
-

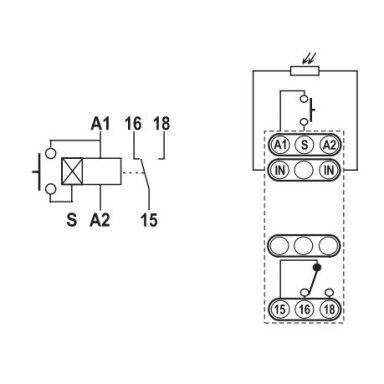

Ārēja bloķēšana: VEXEN VSOU-1, Eti SOU-1 un SOU-1/UNI ir vadības ieeja S – tai pieslēdz taimeri vai citu vadības kontaktu.
Izvēles matrica: visi grupas fotoreleji
Tabulā – galvenie parametri no ražotāju datiem. „–“ nozīmē, ka ražotājs parametru nenorāda vai funkcijas nav. LED slodze – tikai tur, kur to norāda ražotājs.
|
Prece |
Tips |
Diapazons |
Izeja / slodze |
Taimeris / nakts režīms |
Sensora IP |
|
Modulārie (DIN sliede) un sensors |
|
VEXEN TWR1 |
modulārs, 1 mod. |
1–100 lx |
1NO, 16 A AC1 |
– |
IP65 |
|
VEXEN TWR923 |
modulārs, 1 mod. |
1–1000 / 10–10 000 lx |
1NO, 16 A AC1 |
– |
IP65 |
|
VEXEN VSOU-1 |
modulārs, 1 mod. |
1–100 / 100–50 000 lx |
1CO, 16 A AC1 |
ieeja S (ārēja vadība) |
IP56 |
|

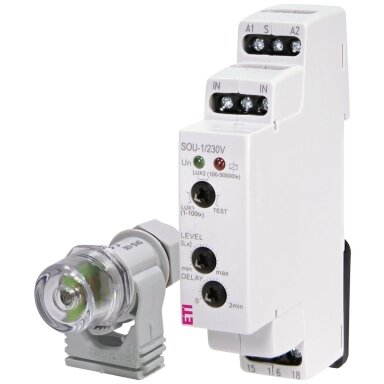

Eti SOU-1 |
modulārs, 1 mod. |
1–100 / 100–50 000 lx |
1CO, 16 A AC1 |
ieeja S (ārēja vadība) |
IP65 |
|
SOU-1/UNI |
modulārs, 1 mod. |
1–100 / 100–50 000 lx |
1CO, 16 A AC1; barošana 12–240 V AC/DC |
ieeja S (ārēja vadība) |
IP65 |
|
VEXEN DTWR972 |
modulārs, 2 mod. |
1–1000 lx |
1CO, 16 A; LED 200 W |
diennakts programma, Night OFF / ON |
IP54 |
|
Finder 11.91 |
modulārs, 2 mod. |
2–150 lx |
1CO, 16 A AC1; LED 400 W |
diennakts programma (OFF / ON laiki) |
IP54 |
|
F&F AZ 112 |
modulārs, 1 mod. |
2–1000 lx |
1NO, 16 A AC1; LED 250 W |
– |
IP65 |
|
Promfactor FRS21 |
modulārs, 2 mod. |
2–100 lx |
1CO, 25 A |
– |
IP65 |
|
GTV CZ-1 |
modulārs, 2 mod. |
2–100 lx |
20 A; 4800 W |
– |
IP65 |
|
Finder 011.02 |
ārējais sensors |
– |
Finder 11.31 / 11.41 / 11.42 / 11.91 |
– |
IP54 |
|
Sienas un āra ar iebūvētu sensoru |
|
F&F AWZ |
sienas |
2–1000 lx |
1NO, 16 A; LED 250 W |
– |
IP65 |
|
Night-Matic 2000 |
sienas |
2–30 lx |
1000 W (kvēlspuldzes); LED: 4 gab. × maks. 58 W |
– |
IP54 |
|
Night-Matic 3000 |
sienas |
0,5–10 lx |
1000 W (kvēlspuldzes); LED: līdz 64 W, ≤ 4 gab. |
nakts ekonomijas režīms |
IP54 |
|
Night-Matic 5000-3 |
sienas |
2–1000 lx |
2000 W (kvēlspuldzes); LED: līdz 600 W, ≤ 8 gab. |
nakts ekonomijas režīms |
IP54 |
|
GTV CZ-2 |
sienas |
3–200 lx |
6 A / 1500 W |
1–9 h vai līdz rītausmai |
IP44 |
|
WYL-CR-M2-SZ-01 |
sienas |
3–500 lx |
1200 W |
1–8 h vai līdz rītausmai |
IP44 |
|
HOROZ 0890010001 |
sienas |
5–15 lx |
6 A / 1000 W |
– |
IP44 |
|
ES-G02 |
sienas |
ON 10–100 / OFF 40–250 lx |
10 A |
– |
IP44 |
|
ES-G03 |
āra, sienas |
ON ~10 / OFF ~40 lx (fiksēti) |
10 A |
– |
IP65 |
|
65593 |
sienas |
ON 10–50 / OFF 50–100 lx |
25 A |
– |
IP44 |
|
ES-TS01 |
āra, sienas |
nav norādīts |
1NO, 16 A AC1; barošana 24–264 V AC |
– |
– |
Sliekšņi „ON / OFF“ – atsevišķi ieslēgšanas un izslēgšanas sliekšņi. Sienas relejiem norādīts visa korpusa IP. Pirms pirkšanas vienmēr pārbaudiet konkrētās preces aprakstu.
Cik tas ir luksu? Apgaismojuma skala un ieteicamie sliekšņi
Lukss (lx) ir apgaismojuma mērvienība. Acs to uztver logaritmiski, tāpēc starpība starp 1 un 10 lx šķiet līdzīga kā starp 1000 un 10 000 lx. Orientējoši līmeņi:
~1 lx
Dziļa krēsla
pilsoniskās krēslas beigas – ap 3,4 lx
~10 lx
Krēsla
laiks ieslēgt pagalma un ielu apgaismojumu
~100 lx
Ļoti tumša diena
stipri apmācies, negaiss
~1000 lx
Apmākusies diena
dienasgaisma bez saules
10 000+ lx
Gaiša diena
10 000–25 000 lx, tieša saule – līdz 100 000 lx
Kādu slieksni iestatīt
|
Pagalms, celiņi, iela, iebrauktuve |
5–20 lx |
Ieslēdz, kad tiešām satumsis, – bez liekām stundām. |
|
Skatlogi, izkārtnes, reklāma |
30–80 lx |
Ieslēdz agrāk, kamēr vēl gaišs, – izkārtne redzama krēslā. |
|
Vadība pēc dienasgaismas (žalūzijas, markīzes) |
> 1000 lx |
Vajadzīgs relejs ar 10 000 vai 50 000 lx diapazonu. |
Kādu diapazonu aptver releji (logaritmiskā skala 0,1–100 000 lx)
0,1110100100010 000100 000
lx
Zaļā josla – pagalms (5–20 lx), oranžā – skatlogi (30–80 lx).
Praksē: sāciet ar ~10 lx, vērojiet dažus vakarus un pielāgojiet. Sensora pielaide var būt liela (piem., VEXEN TWR1 – ±35 %), tāpēc roktura skala ir orientieris, nevis mēraparāts.
LED slodze: kāpēc 16 A relejs nevelk 16 A LED prožektoru
Releja nominālā strāva (piem., 16 A AC1) attiecas uz aktīvo, rezistīvo slodzi. LED gaismekļu draiveriem ieejā ir kondensators, kas ieslēgšanas brīdī uzlādējas ar īsu, bet ļoti lielu strāvas impulsu. Vairāku draiveru impulsi summējas, releja kontakts dzirkstelē, nolietojas un var sametināties – tad apgaismojums vairs neizslēdzas. Tāpēc ražotāji LED slodzi norāda atsevišķi, un tā ir daudz mazāka.
Kā aprēķināt: saskaitiet visu gaismekļu jaudu un salīdziniet ar ražotāja norādīto LED slodzi (nevis ar AC1 vērtību). Piem., 6 LED prožektori × 50 W = 300 W. Ar AZ-112 (LED 250 W) – pārsniegts, vajadzīgs kontaktors. Ar Finder 11.91 (LED 400 W) – iekļaujas, bet, ja plānojat paplašināt vai prožektoru draiveriem ir liela palaišanas strāva, uzreiz lieciet kontaktoru. Atcerieties: 16 A × 230 V = 3680 W ir spēkā tikai AC1 slodzei – AZ-112 LED robeža 250 W ir tikai ~1,1 A. Ja robeža pārsniegta, fotorelejs vada tikai modulārā kontaktora spoli, bet kontaktoru izvēlas pēc tā ražotāja norādītās spuldžu / LED slodzes.
|
Prece |
Ražotāja LED robeža |
Citi dati |
|
VEXEN DTWR972 |
LED 230 V (> 5 W): 200 W |
ieslēgšanas strāva līdz 50 A, 20 ms |
|
F&F AZ 112 |
LED 250 W |
kvēlspuldzes 2000 W |
|
F&F AWZ |
LED 250 W |
kvēlspuldzes 4000 W |
|
Finder 11.91 |
LED 400 W |
ieslēgšanas maksimums 120 A, 5 ms |
|
Night-Matic 2000 |
4 gab. × maks. 58 W (C ≤ 88 µF) |
kvēlspuldzes 1000 W |
|
Night-Matic 3000 |
līdz 64 W, ne vairāk kā 4 gab. |
kapacitatīvā slodze līdz 88 µF |
|
Night-Matic 5000-3 |
< 2 W – 100 W; > 2 W – 300 W; > 8 W – 600 W; ≤ 8 gab. |
kapacitatīvā slodze līdz 176 µF |
|
Eti SOU-1 |
LED robeža nav norādīta |
16 A AC1, ieslēgšanas strāva 30 A (< 3 s) |
Ja ražotājs LED robežu nenorāda, lielākām LED grupām vienmēr izmantojiet kontaktoru.
⚠ Ko pārbaudīt pirms pirkšanas
KibirkštisPirms pērku fotoreleju, vienmēr pārbaudu šīs lietas – citādi uz objektu jābrauc otrreiz.
|
Ko pārbaudīt |
Kāpēc tas ir svarīgi |
|
Kur būs relejs |
Sadalnē – modulārs DIN ar ārējo sensoru; uz sienas – sienas ar iebūvētu sensoru un piemērotu IP. |
|
Jutības diapazons (lx) |
Pagalmam pietiek līdz 100 lx; skatlogiem – vismaz līdz 100 lx; vadībai pēc dienasgaismas – 10 000–50 000 lx. |
|
LED / spuldžu slodze |
Skatieties ražotāja LED robežu, nevis 16 A AC1. Ja pārsniegta – kontaktors. |
|
Izeja: NO vai CO |
1NO – vienkārša ieslēgšana. 1CO (pārslēdzošais) ļauj vadīt arī apgriezto loģiku vai signālu. |
|
Taimeris / nakts režīms |
Vai naktī gaisma jāizslēdz? Ja jā – diennakts programma, nakts režīms vai ieeja S. |
|
Sensora IP un kabeļa garums |
Ārā – IP54 vai augstāks. Kabelis līdz 50 m (AZ-112 – līdz 10 m). |
|
Barošanas spriegums |
230 V AC, 110–240 V AC, 12–240 V AC/DC vai 24–264 V AC – atbilstoši jūsu sistēmai. |
|
Darba temperatūra |
Piem., FRS21 – −5…+40 °C (tikai apsildāmai sadalnei), TWR923 – −35…+75 °C. |
✗ Biežākās kļūdas
|
Kļūda |
Sekas |
|
Sensoru sasniedz vadāmo gaismekļu gaisma |
Relejs pats sevi izslēdz un atkal ieslēdz – apgaismojums vakarā un no rīta mirgo. |
|
Sensors pavērsts uz dienvidiem vai ceļa pusi |
Saule vai automašīnu lukturi izslēdz apgaismojumu nelaikā. |
|
Pārāk augsts slieksnis (piem., 100 lx pagalmam) |
Apgaismojums ieslēdzas vēl gaismā un deg velti. |
|
LED prožektoru grupa tieši uz releja, pārsniedzot LED robežu |
Kontakts sametinās – gaisma vairs neizslēdzas, relejs jāmaina. |
|
Modulārs (IP20) relejs āra kārbā vai mitrā vietā |
Mitrums, kondensāts, korozija – relejs sabojājas. |
|
Kabelis sienas relejā ievadīts no augšas |
Ūdens pa kabeli tek korpusā. |
|
Finder 011.02 pieslēdz veciem 11.01 vai 11.71 relejiem |
Nav savietojams – relejs nedarbosies. |
|
Sensora līniju velk ar vājstrāvas vadu blakus 230 V kabeļiem |
⚡ Dažiem relejiem sensora ķēde nav atdalīta no tīkla – vados var būt bīstams spriegums. |
Kā galvenās kļūdas izskatās praksē – skatiet shēmu.
⚡ Droša montāža – Fazė padoms
-
Pirms montāžas atslēdziet ķēdi un pārbaudiet, vai nav sprieguma.
-
Apgaismojuma grupu aizsargājiet ar automātslēdzi atbilstoši kabelim; ja ražotājs norāda vērtību – ievērojiet to (piem., Steinel NightMatic 2000 / 3000 – 10 A).
-
Sensora kabeli ieklājiet kā 230 V ķēdi: ārā – H05RR-F vai labāku, iekšā – H05VV-F vai labāku (DTWR972 instrukcija).
-
Modulārs relejs – tikai sausā sadalnē (IP20); ārā montē tikai sensoru vai sienas releju ar piemērotu IP, kabeli – no apakšas.
-
LED grupas, kas pārsniedz ražotāja LED robežu, pieslēdziet caur modulāru kontaktoru.
-
Pieslēgšanu 230 V tīklam veic kvalificēts elektriķis.
Shēma: fotoreleja pieslēgšana – nepareizi un pareizi
Shēma. Fotorelejs, sensors un LED prožektoru grupa. Biežākās fotoreleju problēmas – sametināts kontakts, mirgojošs apgaismojums un nepareizi ieklāta sensora līnija. Pa kreisi – kā bieži dara, pa labi – kā jābūt. Cipari shēmā atbilst paskaidrojumiem zem tās.
KibirkštisUzkāru sešus LED prožektorus uz 16 A fotoreleja – pēc mēneša gaisma vairs neizslēdzas, bet pirms tam vakaros mirgoja. Kas te notiek?
FazėDivas lietas uzreiz. LED palaišanas strāva sametināja releja kontaktu – tādai grupai relejam jāvada kontaktora spole. Bet mirgoja tāpēc, ka sensors redz tavus prožektorus. Pārcel to uz ziemeļu sienu, augstāk un ārpus gaismas zonas.
☝ Noklikšķiniet uz shēmas – atvērsies palielināta versija.
⚠ Shēma ir ieteikuma rakstura un var saturēt neprecizitātes. Pirms pieslēgšanas pārbaudiet pēc ražotāja instrukcijas un marķējuma uz ierīces.
Par montāžu atbild to veicošais kvalificētais elektriķis. UAB „Elektrotechnikos sprendimai“ neuzņemas atbildību par pieslēgšanu un iespējamām kļūdām.
Kāpēc tā – paskaidrojums pēc shēmas numuriem
1LED slodze un releja kontakts
✗ LED prožektoru grupa tieši uz releja kontakta → ✓ Relejs vada kontaktora spoli, kontaktors – LED grupu
Kāpēc: 16 A AC1 nozīmē aktīvo (rezistīvo) slodzi – tā ir IEC 60947-4-1 kategorija AC-1. LED draivera ieejas kondensators ieslēgšanas brīdī rada strāvas impulsu, kas var simtiem reižu pārsniegt nominālo strāvu, bet ilgst mazāk nekā 1 ms (Schneider Electric, Electrical Installation Guide). Vairāku draiveru impulsi summējas, kontakts dzirkstelē un var sametināties. Tāpēc ražotāji LED slodzi ierobežo atsevišķi: AZ-112 – 250 W, DTWR972 – 200 W (ieslēgšanas strāva līdz 50 A, 20 ms), Finder 11.91 – 400 W, lai gan visiem kontakts ir 16 A. Kontaktora spole relejam ir maza slodze, bet pašu kontaktoru izvēlas pēc tā ražotāja norādītās spuldžu / LED slodzes.
2Sensora vieta
✗ Sensoru apgaismo prožektors, tas pavērsts uz dienvidiem vai ceļu → ✓ Ziemeļu siena, augstāk un ārpus gaismekļu gaismas zonas
Kāpēc: Fotorelejs darbojas slēgtā ciklā: sensors redz ne tikai dienasgaismu, bet arī savu vadāmo gaismekļu gaismu. Ja ieslēgtais prožektors apgaismo sensoru virs izslēgšanas sliekšņa, relejs gaismu izslēdz, satumst – atkal ieslēdz. Histerēze un aizture (piem., TWR1 – ap 2 min, AZ-112 – ap 10 / 20 s) mirgošanu tikai palēnina, bet nenovērš. Arī Finder datu lapā norādīts, ka gaismekļu gaisma nedrīkst ietekmēt sensoru. Uz ziemeļu sienas sensoru nesasniedz tieša saule un automašīnu lukturi, tāpēc tas mēra kopējo apkārtējo apgaismojumu.
3Sensora kabelis
✗ Plāns vājstrāvas vads kopējā kanālā ar 230 V kabeļiem → ✓ Sensora līniju velk kā 230 V, atsevišķā trasē
Kāpēc: Ne visiem fotorelejiem sensora ķēde ir atdalīta no tīkla: Finder 11.91 ir 2000 V AC izolācija starp barošanu un sensoru, bet DTWR972 (Hugo Müller paladin 972) galvaniskās atdalīšanas nav – sensora vados var būt tīkla potenciāls. Saskaņā ar IEC 60364-5-52 (528.1) dažādu sprieguma joslu ķēdes kopējā kanālā vai kabelī pieļaujamas tikai tad, ja visi vadītāji ir izolēti lielākajam tur esošajam spriegumam. Tāpēc sensora līniju ieklājiet kā 230 V: ārā – ar H05RR-F vai labāku kabeli, iekšā – ar H05VV-F vai labāku, līdz 50 m (AZ-112 – līdz 10 m). Atsevišķa trase no spēka kabeļiem turklāt samazina inducēto traucējumu risku.
4Aizsardzība
✗ Relejs un LED grupa bez sava automātslēdža → ✓ Apgaismojuma grupai – automātslēdzis pēc kabeļa, vadības ķēdei – atsevišķs
Kāpēc: Automātslēdzis aizsargā kabeli no pārslodzes un īsslēguma, tāpēc to izvēlas pēc kabeļa šķērsgriezuma un ieguldīšanas veida (IEC 60364-4-43). Bez savas aizsardzības īsslēgums gaismeklī vai sensora līnijā var sabojāt releju un plānos vadības vadus. Ja ražotājs norāda konkrētu vērtību – ievērojiet to: Steinel NightMatic 2000 un 3000 datos norādīts 10 A automātslēdzis. Atsevišķs vadības ķēdes automātslēdzis ļauj droši apkalpot releju un kontaktoru, neatslēdzot visu sadalni.
Biežāk uzdotie jautājumi
Jautā Kibirkštis – jauns, zinātkārs elektriķis, kurš uzdrošinās pajautāt to, ko citi neuzdrošinās. Atbild Fazė – pieredzējis inženieris.
KibirkštisCik luksu iestatīt pagalmam?
FazėParasti pietiek ar 5–20 lx – apgaismojums ieslēdzas, kad tiešām satumsis. Skatlogiem un izkārtnēm – 30–80 lx, lai ieslēgtos agrāk. Sāc ar ~10 lx, vēro dažus vakarus un pielāgo: roktura skala ir orientējoša, sensora pielaide var būt ±35 %.
KibirkštisModulārs vai sienas – kuru izvēlēties?
FazėJa apgaismojums iet caur sadalni un sensoru var iznest labā vietā – modulārs DIN ar ārējo sensoru: ērti apvienot ar kontaktoru un taimeri. Ja tas ir viens pagalms vai ieeja bez sadalnes – sienas relejs ar iebūvētu sensoru, slēgts tieši gaismekļu ķēdē.
KibirkštisKāpēc apgaismojums vakarā mirgo?
FazėGandrīz vienmēr sensors redz savus gaismekļus: gaisma ieslēdzas, apgaismo sensoru, relejs to izslēdz – un tā pa apli. Pārcel sensoru ārpus gaismas zonas, vislabāk uz ziemeļu sienu, un pārbaudi, vai slieksnis nav iestatīts par augstu (
shēma, 2. punkts).
KibirkštisVai LED gaismekļus var pieslēgt tieši fotorelejam?
FazėVar, kamēr netiek pārsniegta ražotāja norādītā LED robeža – piem., AZ-112 un AWZ – 250 W, Finder 11.91 – 400 W, NightMatic 2000 – 4 gaismekļi. Lielākai grupai vai ja robeža nav norādīta – relejs vada modulārā kontaktora spoli.
KibirkštisKā panākt, lai naktī gaisma izslēgtos?
KibirkštisVai fotorelejs aizstāj kustības sensoru?
FazėNē – fotorelejs reaģē uz gaismu, nevis uz cilvēkiem. Bieža kombinācija: fotorelejs atļauj apgaismojumu tikai tumsā, bet
kustības sensors to ieslēdz, kad kāds iet garām. Daudziem kustības sensoriem arī pašiem ir gaismas sliekšņa iestatījums.
KibirkštisVai ir fotorelejs 12 V vai 24 V sistēmai?
FazėJā –
SOU-1/UNI barošana ir 12–240 V AC/DC. Tā 1CO kontakts komutē līdz 250 V AC / 24 V DC; DC slodzei ražotājs norāda līdz 384 W. Saules un autonomajām sistēmām tas ir vienkāršākais risinājums.
KibirkštisVai palīdzat izvēlēties releju objektam?
FazėJā. Atsūtiet gaismekļu sarakstu, to jaudu un vēlamo darbības loģiku – izvēlēsimies releju, kontaktoru un aizsardzību un sagatavosim piedāvājumu.
Sazinieties ar mums.
Avoti
Ražotāju dati un standarti, kas izmantoti šajā ceļvedī. Pārbaudīts 2026-10-07.
Fotorelejs, kontaktors un aizsardzība – vienā pasūtījumā
Modulārie un sienas fotoreleji, rezerves sensori, kontaktori un automātslēdži – vienuviet. Atsūtiet gaismekļu sarakstu un vēlamo darbības loģiku: izvēlēsimies savietojamus komponentus un sagatavosim piedāvājumu. Vajadzīgā modeļa nav katalogā? Daļu preču piegādājam pēc pasūtījuma.
Saņemt piedāvājumu
