TRANSPORTA PIEKĻUVES KONTROLE · ANPR / LPR · AUTOMĀTISKĀS BARJERAS
Automātiskās ceļa barjeras un šlagbaumi | ANPR numuru atpazīšana un tālvadība
Detalizēts transporta piekļuves sistēmas izvēles ceļvedis: barjeras strēles garums, atvēršanas cikls, tālvadības pultis, kameru integrācija, drošības sensori, montāža un ekspluatācijas organizēšana.
ANPR
numuru identifikācija
433 MHz
dažu modeļu pultis
Kibirkštis jautā, Fazė atbild – tehniski piekļuves kontroles risinājumi.
Galvenā doma
Automātiskā ceļa barjera ir mehānisma, kontroliera, piekļuves identifikācijas un kustības drošības līdzekļu sistēma. Viena pati ANPR kamera nevar fiziski atvērt strēli, bet pults nevar noteikt, vai zem barjeras atrodas automašīna. Risinājumu izvēlas atbilstoši brauktuves platumam, transporta raksturam, lietošanas intensitātei, pultu vai ANPR integrācijai un drošai barjeras kustībai.
1. Ātra automātiskās ceļa barjeras izvēle
Ceļa barjeru vispirms izvēlas pēc brauktuves ģeometrijas, satiksmes intensitātes un piekļuves kontroles principa. Atsevišķi projektē drošības sistēmu, kas neļauj strēlei bīstami kustēties, ja ir šķērslis.
|
Situācija |
Izvēles virziens |
Svarīgi |
|
Neliela privāta iebrauktuve |
Modelis ar īsāku strēli un vadība ar pultīm |
Platums, barošana, fotoelementi |
|
Daudzdzīvokļu māja vai biedrība |
ANPR, pultis vai kombinēts risinājums |
Lietotāju skaits, atļauju administrēšana |
|
Biznesa autostāvvieta |
Integrācija ar numuru atpazīšanu un vadības sistēmu |
Plūsmu maksimums, reģistrācija, viesu piekļuve |
|
Rūpnieciska teritorija |
Barjera ar piemērotu cikliskumu un kontrolieri |
Kravas automašīnas, atsevišķs gājēju ceļš |
|
Platāka brauktuve |
Garāka strēle vai cita satiksmes organizācijas shēma |
Strēles svars, vējš, balsts, ātrums |
|
Liela gājēju un automašīnu mijiedarbība |
Nodalīts gājēju celiņš un papildu drošības līdzekļi |
Risku novērtējums un droša kustība |
2. Barjeru modeļi, strēļu garumi un tehniskie raksturlielumi
Dažādas kategorijas preces paredzētas atšķirīgiem vadības un montāžas uzdevumiem. Vienas ir paši barjeru mehānismi, citas – atsevišķi numuru atpazīšanas sistēmas elementi.
|
Modelis |
Tehniskie dati |
Pielietojums |
|

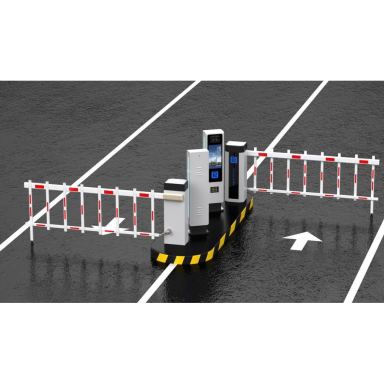

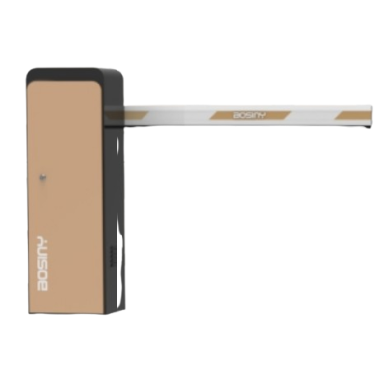

ES-BSN-B500/XS3 |
3 m, 230 V, IP44, vadība ar slēdzi / signālu, DC bezsuku motors |
Īsākām brauktuvēm |
|

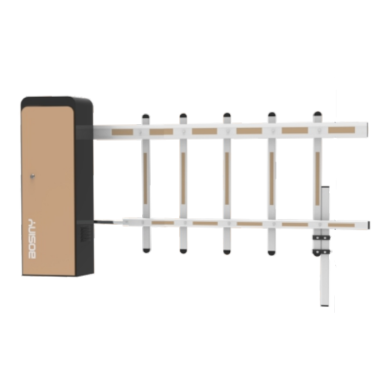

ES-BSN-B500/XF45 |
4,5 m, 230 V, IP44, vadība ar slēdzi / ārēju signālu |
Vidēja platuma brauktuvēm |
|

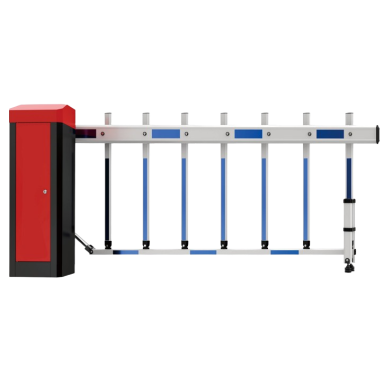

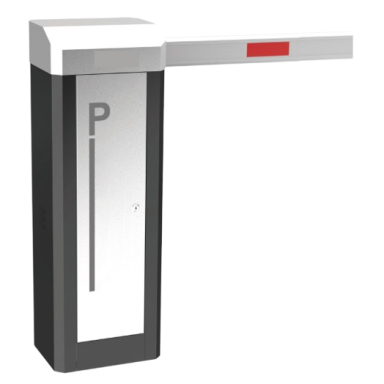

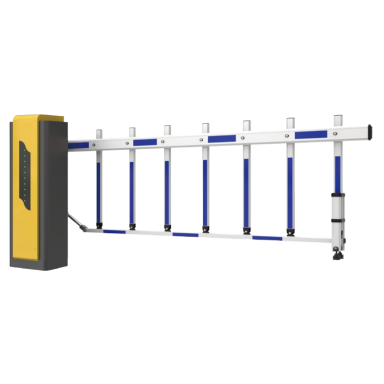

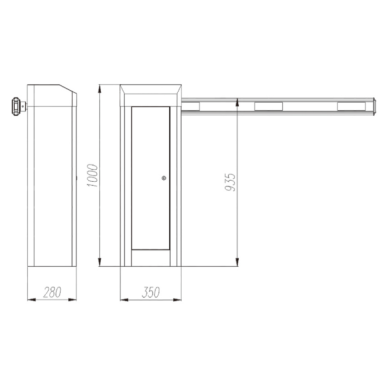

ES-D02 / ES-TD01 |
Līdz 6 m, 80 W, 230 V, 433 MHz, IP44 |
Ar pultīm vadāmām barjerām; ANPR integrācija atkarībā no sistēmas |
|

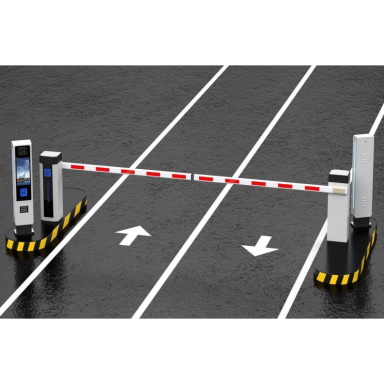

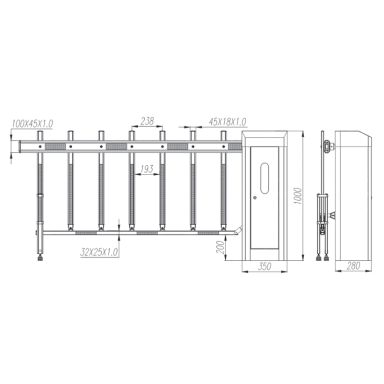

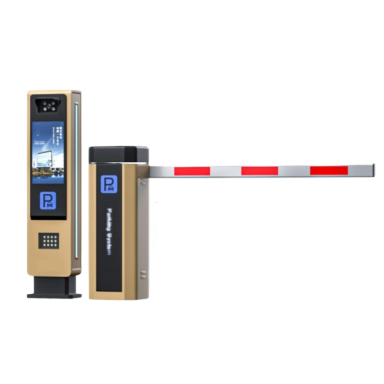

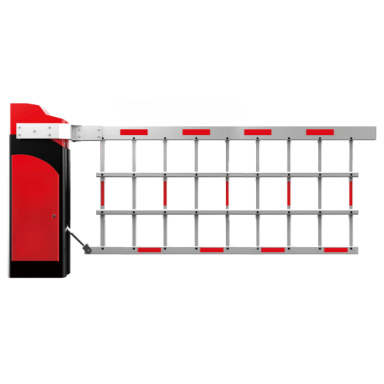

ES-D05 |
6 m, 80 W, 230 V, 433 MHz, IP44 |
ANPR integrācijai un vadībai ar pultīm |
|

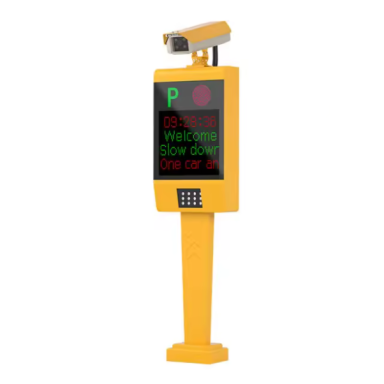

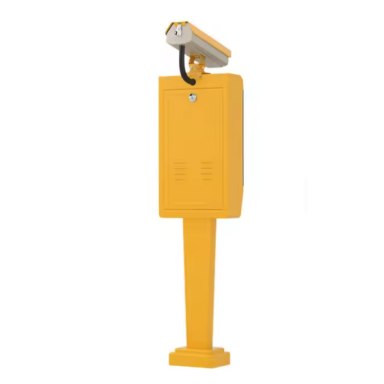

ES-GDC1005 |
5 MP ANPR kamera, atpazīšanas parametra piemērs 0,2 s |
Transportlīdzekļu numuru identifikācijai |
Apskatiet 3 m automātisko barjeru un 6 m ar tālvadību vadāmo barjeru.
Komplektācija: ANPR integrācijas iespēja nepārvērš barjeru par pilnu kameras un programmatūras komplektu. Strēles, pultu, uztvērēja, fotoelementu un montāžas piederumu komplektāciju nosaka konkrētam preces variantam.
3. Strēles garums: 3 m, 4 m, 4,5 m vai 6 m?
Strēles garums jāizvēlas atbilstoši reālajam nosedzamajam brauktuves platumam, barjeras korpusa vietai, strēles balsta risinājumam un transportlīdzekļu trajektorijai. Nominālais strēles garums ne vienmēr ir vienāds ar brīvo brauktuves platumu.
|
Strēles garums |
Tipiskais izvēles princips |
Projektēšanas piezīme |
|
3 m |
Šaurākām brauktuvēm |
Atstāt drošu attālumu līdz šķēršļiem |
|
4 m |
Vidēja platuma iebrauktuvēm un atbilstošām LPR sistēmām |
Mehānisma un strēles saderība |
|
4,5 m |
Platākām iebrauktuvēm |
Novērtēt strēles stingumu un vēja slodzi |
|
6 m |
Platām brauktuvēm |
Balsts, balansēšana un mehānisma režīms |
Garāka strēle parasti izvirza augstākas prasības mehānikai, balstam un vēja iedarbībai. Nedrīkst patvaļīgi aizstāt īsu strēli ar garāku, nenovērtējot piedziņas, atsperu vai balansēšanas mehānisma saderību.

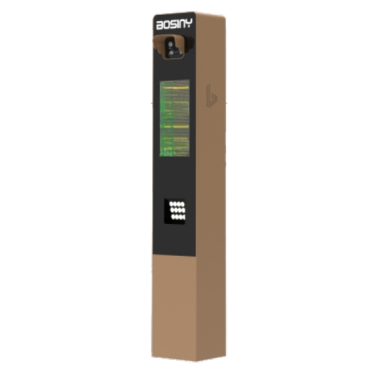

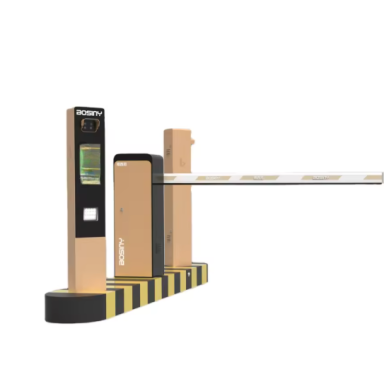

4. ANPR / LPR – automātiska transportlīdzekļa numura atpazīšana
ANPR (Automatic Number Plate Recognition) un LPR (License Plate Recognition) – numura zīmju nolasīšanas un atpazīšanas tehnoloģijas, kuru rezultātus var izmantot piekļuves vadībai.
Automašīna tuvojas iebrauktuvei
↓
ANPR kamera nolasa numuru
Attēls un simbolu atpazīšana
↓
Atļauju pārbaude
Saraksts, grafiks vai vadības sistēma
↓
Komanda barjeras kontrolierim
Tikai autorizētam transportlīdzeklim
↓
Barjera atveras, drošības sensori uzrauga izbraukšanu
Atpazīšanas uzticamībai svarīgs ir kameras montāžas augstums, skata leņķis, attālums līdz automašīnai, apgaismojums, numura redzamība un transporta ātrums. Kamera jāmontē atbilstoši konkrētās ANPR ierīces optiskajām un programmatūras iespējām.
5 MP nosaka kameras attēla izšķirtspēju, taču izšķirtspēja viena pati neapliecina numuru atpazīšanas precizitāti. 0,2 s atpazīšanas parametra piemērs neaptver visu barjeras atvēršanas ciklu – papildus notiek datu pārbaude, komandu pārsūtīšana un mehāniskā kustība.
5. Tālvadība ar pultīm un 433 MHz sistēma
Radiofrekvences pults pārraida vadības komandu saderīgam uztvērējam. Uztvērējs vai integrētais kontrolieris to apstrādā un ieslēdz barjeras pacelšanu vai citu piešķirtu funkciju.
|
Kritērijs |
Nozīme |
|
Radiofrekvence |
433 MHz dažu kataloga barjeru vadības sistēmā |
|
Pults un uztvērēja saderība |
Atkarīga no kodēšanas protokola un sasaistes procedūras |
|
Darbības attālums |
Atkarīgs no modeļa, antenas, šķēršļiem un radio vides |
|
Lietotāju administrēšana |
Pultu pievienošana, atsaukšana un piekļuves vadība atkarībā no sistēmas |
|
Piekļuves drošība |
Svarīgs ir pret neatļautu signāla atkārtošanu noturīgs kodēšanas risinājums |
Vienāda 433 MHz frekvence negarantē, ka divas dažādu ražotāju pultis darbosies ar vienu un to pašu uztvērēju. Jāsakrīt izmantotajam kodēšanas protokolam, saderības prasībām un kontroliera iestatījumiem.
6. Kombinēta piekļuves kontrole: ANPR + pultis + ārējās komandas
Kombinētā sistēma ļauj piešķirt dažādus iebraukšanas veidus darbiniekiem, iedzīvotājiem, viesiem un apkalpojošajam transportam. Vadības loģiku var īstenot ar saderīgu barjeras kontrolieri vai ārēju piekļuves kontroles kontrolieri.
Pastāvīgie lietotāji
Atļautās valsts numura zīmes ANPR sistēmā.
Viesi
Pagaidu atļauja, pults vai operatora komanda.
Apkalpojošais personāls
Pults vai vadības poga atbilstoši piešķirtajām tiesībām.
Administrators
Atļauju sarakstu un lietošanas noteikumu uzturēšana.
Piekļuves autorizācija un šķēršļu drošība ir atsevišķi vadības slāņi. Barjera nedrīkst bīstami aizvērties tikai tāpēc, ka beidzies atvēršanas taimeris.
7. Barjeras mehānisma darbība, cikli un intensitāte
Automātiskās barjeras mehānismu veido piedziņa, pārvada mehānisms, strēles stiprinājuma un balansēšanas elementi, vadības elektronika un korpuss. Piedziņas konstrukcija var atšķirties – no reduktora ar bezsuku motoru līdz citiem elektromehāniskiem risinājumiem.
Piemēram, ES-TD01 modeļa atvēršanas un aizvēršanas laiks norādīts 1,5–6 s, bet darba strēles garums – līdz 6 m. Šīs vērtības nav jāattiecina uz visiem kategorijas modeļiem.
Ciklu novērtējuma piemērs: 120 transportlīdzekļi stundā nozīmē vidēji 2 transportlīdzekļus minūtē, ja katrs izbrauc atsevišķi. Novērtējot mehānismu, jāņem vērā ne tikai vidējais skaits, bet arī maksimumstundas plūsma, pilni atvēršanas–aizvēršanas cikli, izbraukšanas laiks un piedziņas pieļaujamais darba režīms.
Barjeras kustības ātrumu izvēlas tā, lai tas būtu saskaņots ar strēles garumu, drošības sensoriem un konkrēto transporta plūsmu. Ātrāka barjera ne vienmēr ir piemērotāka.
8. Kustības drošība: fotoelementi, indukcijas cilpas un šķēršļu noteikšana
Automātiskā strēle kustas ar motora piedziņu, tāpēc ir svarīgi nodrošināt, lai transportlīdzekļa vai cilvēka atrašanās kustības zonā tiktu pienācīgi noteikta un kontrolieris reaģētu droši.
|
Līdzeklis |
Funkcija |
Svarīga piezīme |
|
Fotoelementu pāris |
Nosaka optiskā stara pārtraukšanu |
Sensoru novietojumam un darbības loģikai jāatbilst riskam |
|
Indukcijas cilpa |
Nosaka transportlīdzekli virs ceļa segumā iebūvētas cilpas |
Parasti nenosaka visus gājējus vai nemetāliskus šķēršļus |
|
Droša spēka ierobežošana |
Ierobežo bīstamu mehānisku iedarbību atkarībā no sistēmas konstrukcijas |
Novērtē un pārbauda atbilstoši piemērojamām drošības prasībām |
|
Avārijas vadība |
Ļauj apturēt vai droši vadīt iekārtu avārijas situācijā |
Funkcijas atkarīgas no sistēmas projekta |
|
Atsevišķs gājēju celiņš |
Samazina sadursmes ar strēli risku |
Īpaši svarīgs jauktas satiksmes zonās |
Drošības prioritāte: automātiskā ceļa barjera regulē transporta satiksmi, taču nav aizsargbarjera, kas paredzēta apzināti vai nejauši iebraucoša transportlīdzekļa apturēšanai. Ja nepieciešama aizsardzība pret taranu, izmanto speciāli šim nolūkam projektētas un pārbaudītas barjeras.
9. Integrācija ar CCTV, autostāvvietu, RFID, GSM un ēku sistēmām
Barjeru var vadīt ne tikai ar pulti vai ANPR kameru, bet arī ar citām piekļuves kontroles tehnoloģijām. Integrācijai jāsaskaņo ieejas komandas tips, signāla ilgums, elektriskā saderība un sistēmas vadības loģika.
CCTV / ANPR
Numura identifikācija un atļauju pārbaude.
RFID
Karšu vai birku autorizācija ar saderīgu kontrolieri.
GSM / tīkla vadība
Attālinātu komandu pārraide atkarībā no izvēlētā moduļa.
Autostāvvietu programmatūra
Atļauju, notikumu un transporta plūsmu administrēšana.
Piekļuves notikumu reģistrēšana un integrācija ar apsardzes sistēmām atkarīga no konkrētās kameras, kontroliera un programmatūras iespējām. Pats mehāniskais šlagbaums automātiski nereģistrē visus transporta notikumus.
10. Pielietojuma jomas un piemērotākie vadības scenāriji
Daudzdzīvokļu mājas
Iedzīvotāju ANPR saraksti, pultis un viesu atļaujas.
Biznesa centri
Darbinieku automātiska piekļuve un apmeklētāju reģistrācija.
Loģistikas centri
Kravas transporta ierašanās atļauju kontrole.
Privāti pagalmi
Vienkārša ar pulti vadāma barjera.
Autostāvvietas
ANPR un automātiska transporta atļauju administrēšana.
Rūpniecības objekti
Darbinieku, piegādātāju un apkalpojošā transporta plūsmas.
11. Montāža: pamats, barošana, kamera un sistēmas palaišana
1. Novērtēt iebrauktuvi
Izmērīt brauktuves platumu un trajektoriju.
2. Projektēt pamatu
Ņemt vērā slodzes, gruntu un stiprinājuma punktus.
3. Ierīkot barošanu
230 V ķēdi vai citu izstrādājumam nepieciešamo spriegumu.
4. Uzmontēt korpusu un strēli
Pārbaudīt balansēšanu un drošos attālumus.
5. Uzstādīt drošības sensorus
Fotoelementus, cilpas un citus nepieciešamos līdzekļus.
6. Pieslēgt piekļuves kontroli
Kameru, uztvērēju vai vadības kontaktus.
7. Konfigurēt vadību
Atļaujas, komandu loģiku, atvēršanu un aizvēršanu.
8. Veikt pārbaudes
Pārbaudīt kustību, šķēršļus, plūsmas un avārijas situācijas.
ANPR kamera jānostiprina tā, lai transportlīdzekļa numurs nonāktu piemērotā atpazīšanas zonā. Āra kabeļiem, barošanas un datu līnijām nepieciešami piemēroti aizsardzības līdzekļi un montāžas trases.
12. Shēma: nepareizi / pareizi – ANPR vadība un šķēršļu drošība
✗ NEPAREIZI
Kamera vai pults
↓
Barjera bez saskaņotas drošības
Nav šķēršļu kontroles un skaidras loģikas
↓
Bīstama strēles kustība
Autorizācijas komanda pati par sevi nepierāda, ka brauktuve ir brīva.
✓ PAREIZI
ANPR / pults / kontrolieris
↓
Saskaņota piekļuves un drošības loģika
Fotoelementi, cilpas un droša vadība
↓
Kontrolēta izbraukšana
Identifikācija un šķēršļu noteikšana darbojas kā atsevišķas saskaņotas funkcijas.
13. Praktiski piekļuves vadības scenāriji
Daudzdzīvokļu mājas pagalms. Iedzīvotāju automašīnas tiek atpazītas pēc atļauto numuru saraksta. Apkalpojošais personāls var izmantot pulti, bet viesiem administrators piešķir pagaidu piekļuvi, ja to atbalsta izvēlētā sistēma.
Biroja autostāvvieta. Darbinieki izmanto ANPR, bet viesu numurus var iekļaut atļauju sarakstā uz noteiktu laiku. Izbraukšanas sensori kontrolē drošu strēles nolaišanu.
Loģistikas centrs. Barjeru var savienot ar transporta atļauju reģistru, apsardzes posteni un atsevišķu kravas automašīnu plūsmas vadību. Kameru montē atbilstoši paredzamajai transporta trajektorijai un numuru augstumam.
Privāta iebrauktuve. Ar pulti vadāma barjera ļauj kontrolēt iebraukšanu bez sarežģītākas numuru atpazīšanas sistēmas. Nepieciešamības gadījumā kontrolieri integrē ar papildu piekļuves automātiku.
14. Biežākās izvēles, integrācijas un montāžas kļūdas
|
✗ Nepareizi |
✓ Pareizi |
|
6 m strēli izvēlas, nenovērtējot piedziņu. |
Pārbauda mehānisma saderību un balansēšanu. |
|
Ar ANPR saderīgu barjeru uzskata par pilnu komplektu. |
Atsevišķi novērtē kameru, kontrolieri un programmatūru. |
|
Pulti izvēlas tikai pēc 433 MHz. |
Pārbauda protokolu un uztvērēja saderību. |
|
Kameru montē pārāk augstu vai slīpi. |
Ievēro konkrētās kameras atpazīšanas ģeometriju. |
|
Netiek ierīkota šķēršļu kontrole. |
Drošības sistēmu projektē pēc risku novērtējuma. |
|
Netiek novērtēti maksimumstundas cikli. |
Saskaņo transporta plūsmu un piedziņas darba režīmu. |
|
Numuru ieraksti tiek glabāti bez skaidra mērķa. |
Nosaka tiesisko pamatu, glabāšanas termiņu un piekļuves tiesības. |
15. Ekspluatācija, apkope un periodiska pārbaude
Automātiskās barjeras ilgmūžība atkarīga no montāžas, mehānisma slodzēm, vides un lietošanas intensitātes. Periodiskās apkopes laikā pārbauda strēles stiprinājumu, mehānismu, vadības ķēdes un drošības funkcijas.
Mehāniskā daļa
Stiprinājumi, reduktors, balanss un strēles stāvoklis.
Elektriskā daļa
Barošana, vadu savienojumi, kontroliera indikācija.
Drošības aprīkojums
Fotoelementu, cilpu un šķēršļu reakcijas pārbaudes.
Piekļuves kontrole
Pultu tiesības, numuru saraksti un sistēmas ierakstu uzturēšana.
Fazė iesaka
Projektējot iebrauktuvi, norādiet brauktuves platumu, ikdienas un maksimuma transporta plūsmu, transportlīdzekļu tipus, ANPR nepieciešamību, pultu lietotāju skaitu, elektrības un tīkla infrastruktūru, kā arī gājēju kustību. Ar šiem datiem pietiek, lai sagatavotu sākotnējo iekārtu arhitektūru un izvēlētos piemērotu mehānisma klasi.
16. BUJ – Kibirkštis jautā, Fazė atbild
15 praktiski jautājumi par automātiskajām ceļa barjerām, strēļu garumiem, ANPR kamerām, pultu saderību, šķēršļu noteikšanu un montāžas risinājumiem.
KIBIRKŠTIS JAUTĀ · 01
Ar ko ANPR ceļa barjera atšķiras no vienkārša ar pulti vadāma šlagbauma?
FAZĖ ATBILD
Vienkāršajā variantā lietotājs nospiež pults pogu, un uztvērējs nodod barjerai atvēršanas komandu. ANPR sistēmā kamera atpazīst transportlīdzekļa numuru, ko salīdzina ar atļauju datiem. Pēc atļaujas apstiprināšanas barjera atveras automātiski. Abus veidus var apvienot vienā sistēmā, ja to atbalsta kontrolleris.
KIBIRKŠTIS JAUTĀ · 02
Ja barjera ir pielāgota ANPR, vai kamera jau ir komplektā?
FAZĖ ATBILD
Ne obligāti. ANPR saderība nozīmē, ka barjeru var vadīt ar ārējās numuru atpazīšanas sistēmas komandu. Kamera, tīkla iekārtas, programmatūra un atļauju pārvaldība var būt atsevišķi komponenti. Pilna risinājuma komplektācija ir atkarīga no izvēlētā komplekta, tāpēc barjeras mehānismu vien nevajag uzskatīt par pilnu numuru atpazīšanas sistēmu.
KIBIRKŠTIS JAUTĀ · 03
Kāda garuma strēli izvēlēties 4 metrus platai caurbrauktuvei?
FAZĖ ATBILD
Jāizvērtē, vai 4 m ir faktiskais brīvais caurbraukšanas platums, kur atradīsies barjeras korpuss, cik daudz strēles garuma aizņem stiprinājuma mezgls un vai tiek izmantots balsts. Nominālā 4 m strēle ne vienmēr pilnībā nosedz 4 m brīvu atveri. Piemērotāks var būt garāks saderīgs variants, taču to nosaka pēc konkrētā mehānisma izmēriem un iebrauktuves rasējuma.
KIBIRKŠTIS JAUTĀ · 04
Vai 6 m barjera ir piemērota intensīvai daudzdzīvokļu mājas vai uzņēmuma iebrauktuvei?
FAZĖ ATBILD
Piemērotību nosaka ne tikai strēles garums. Jāizvērtē motora un reduktora darba režīms, pieļaujamais ciklu skaits, atvēršanas un aizvēršanas laiks, transporta plūsmas maksimumi un strēles balansēšana. Gara strēle palielina mehāniskās slodzes, tāpēc augstas intensitātes objektam nepieciešams tieši šādam režīmam paredzēts mehānisms.
KIBIRKŠTIS JAUTĀ · 05
Vai visas 433 MHz tālvadības pultis ir saderīgas?
FAZĖ ATBILD
Nē. Vienāda frekvence nenozīmē vienādu kodēšanas protokolu. Pultij jābūt saderīgai ar uztvērēju un kontrollera sasaistes sistēmu. Var atšķirties fiksētā vai mainīgā koda izmantošana, identifikatoru reģistrācija un piekļuves drošības līmenis. Papildu pultis jāizvēlas pēc konkrētā uztvērēja parametriem.
KIBIRKŠTIS JAUTĀ · 06
Vai vienu barjeru var vadīt gan ar pulti, gan pēc automašīnas numura?
FAZĖ ATBILD
Jā, ja barjeras kontrolleris un integrācijas arhitektūra ļauj izmantot vairākus komandu avotus. ANPR sistēma var atvērt barjeru reģistrētām automašīnām, bet pultis – apkalpojošajam personālam vai viesiem. Abiem vadības veidiem jābūt apvienotiem ar vienotu strēles kustības un drošības loģiku.
KIBIRKŠTIS JAUTĀ · 07
Vai ANPR kamera vienmēr atpazīs automašīnas numuru naktī?
FAZĖ ATBILD
Atpazīšanas iespējas ir atkarīgas no kameras optikas, apgaismojuma, numura zīmes atspīdumiem, montāžas leņķa un programmatūras. Pat kamera ar infrasarkano apgaismojumu negarantē 100 % rezultātu jebkuros laikapstākļos vai leņķī. Projektējot jāveic reāli dienas un nakts atpazīšanas testi.
KIBIRKŠTIS JAUTĀ · 08
Kāpēc vajadzīgi fotoelementi, ja kamera redz automašīnu?
FAZĖ ATBILD
ANPR kamera galvenokārt identificē automašīnas numuru. Fotoelementi un citi drošības sensori pārbauda šķēršļu klātbūtni barjeras kustības zonā. Numura atpazīšanas funkcija nav līdzvērtīga drošības sensoram, tāpēc kameras izmantošana pati par sevi neatceļ prasību projektēt atbilstošu strēles kustības aizsardzību.
KIBIRKŠTIS JAUTĀ · 09
Vai indukcijas cilpa atpazīst automašīnas valsts numuru?
FAZĖ ATBILD
Nē. Indukcijas cilpa nosaka transportlīdzekļa klātbūtni virs ceļa segumā iebūvēta sensora. To var izmantot caurbraukšanas vai klātbūtnes kontrolei, taču tā nenolasa valsts numuru. Numura atpazīšanai nepieciešama atbilstoša kamera un atpazīšanas sistēma.
KIBIRKŠTIS JAUTĀ · 10
Vai barjeru ar IP44 korpusu var montēt ārā?
FAZĖ ATBILD
IP44 norāda aizsardzību pret cietu daļiņu, kas lielākas par 1 mm, iekļūšanu un ūdens šļakatām standarta testēšanas apstākļos. Āra barjeras piemērotībai papildus svarīgas ir darba temperatūras, ūdens novadīšana, kabeļu ievadi, korozijas ietekme un mehānisma konstrukcija. Iekārta jāuzstāda atbilstoši tās ekspluatācijas apstākļiem ārā.
KIBIRKŠTIS JAUTĀ · 11
Kas notiek, ja pazūd elektrības padeve?
FAZĖ ATBILD
Darbība ir atkarīga no konkrētā mehānisma. Dažām barjerām ir manuālas atbloķēšanas vai avārijas atvēršanas risinājumi, citas var papildināt ar rezerves barošanu. Projektējot teritorijas piekļuvi, jāparedz, kā tiks nodrošināta nepieciešamā piekļuve elektrības padeves pārtraukuma gadījumā, it īpaši, ja teritorijai ir operatīvo dienestu piekļuves prasības.
KIBIRKŠTIS JAUTĀ · 12
Vai ANPR sistēmā var reģistrēt iebraukšanas un izbraukšanas notikumus?
FAZĖ ATBILD
Jā, ja kamera vai integrētā piekļuves kontroles programmatūra atbalsta notikumu reģistrēšanu. Var tikt glabāti transportlīdzekļu numuri, notikuma laiks un atļaujas rezultāts. Datu vākšanai un glabāšanai jāatbilst skaidram mērķim un personas datu aizsardzības prasībām. Pašam barjeras mehānismam ne vienmēr ir notikumu žurnāls.
KIBIRKŠTIS JAUTĀ · 13
Vai automātiskais šlagbaums ir piemērots teritorijas aizsardzībai pret ielaušanos ar automašīnu?
FAZĖ ATBILD
Parasta automātiskā ceļa barjera ir paredzēta transporta piekļuves organizēšanai, nevis fiziskai cauri lauzties mēģinošas automašīnas apturēšanai. Ja nepieciešama aizsardzība pret transportlīdzekļa taranēšanu, vajadzīga speciāli tam paredzēta aizsargkonstrukcija. Parastu strēli nevajadzētu uzskatīt par sertificētu triecienaizsardzības barjeru.
KIBIRKŠTIS JAUTĀ · 14
Vai ir nepieciešams nodalīt gājēju un automašīnu kustību?
FAZĖ ATBILD
Gājēju un automašīnu plūsmu nodalīšana ir svarīgs riska mazināšanas pasākums. Ja gājēji izmanto to pašu iebrauktuves zonu, jāparedz atbilstoši drošības risinājumi, skaidra kustības organizācija un sensori saskaņā ar objekta riska novērtējumu. Numuru atpazīšana nav gājēju drošības līdzeklis.
KIBIRKŠTIS JAUTĀ · 15
Kāda informācija nepieciešama pirms ceļa barjeras iegādes?
FAZĖ ATBILD
Jāzina caurbraukšanas platums, automašīnu skaits diennaktī un maksimumstundā, kādi transportlīdzekļi brauks, kāda garuma strēle nepieciešama, vai tiks izmantota ANPR, pultis vai abi vadības veidi. Svarīgas ir arī gājēju plūsmas, drošības sensori, barošanas un tīkla infrastruktūra, montāžas vieta, elektroinstalācija un rezerves atvēršanas nepieciešamība.
Kibirkštis un Fazė atgādina
Automātiskās iebraukšanas ērtība ir atkarīga no ANPR, pultu un kontrollera saderības, bet drošība – no atbilstošas mehāniskās konstrukcijas, fotoelementiem, šķēršļu noteikšanas un apkopes. Abi aspekti jāvērtē kopā.
17. Drošības standarti, privātums un datu aizsardzība
Automātisko ceļa barjeru sistēmas vērtē kā motorizētas piekļuves kontroles iekārtas. Prasības ir atkarīgas no to konstrukcijas, paredzētā lietojuma un ekspluatācijas vides.
-
EN 12453 – motorizētu vārtu drošība lietošanas laikā: prasības un testēšanas principi iekārtām standarta darbības jomā.
-
EN 13241 – rūpniecisko, komerciālo, garāžas vārtu un barjeru izstrādājumu raksturlielumu standarts, ja tas attiecas uz konkrēto konstrukciju.
-
EN ISO 13849-1 – ar drošību saistīto vadības sistēmu daļu projektēšanas principi, ja tos piemēro konkrētam drošības risinājumam.
-
EN 60529 – korpusu aizsardzības pakāpes, ko apzīmē ar IP kodu.
-
ES Vispārīgā datu aizsardzības regula (VDAR / GDPR) – personas datu apstrādes prasības, ja automašīnu numurus var saistīt ar fiziskām personām.
ANPR un privātums
Ja numuru atpazīšanas sistēma apstrādā personas datus, jānosaka likumīgs apstrādes pamats, skaidri jāinformē par datu apstrādi, jāierobežo piekļuve, jāizvēlas pamatots glabāšanas laiks un jānodrošina atbilstoši organizatoriskie un tehniskie aizsardzības pasākumi.
Ekspluatācijas drošība
Barjeras uzstādīšanai nepieciešams objekta riska novērtējums, pareizi funkcionējoša kustības drošība un apkopes kārtība. Šlagbaums nav paredzēts, lai fiziski apturētu transportlīdzekļa triecienu. Numura atpazīšanas rezultāts vai pults komanda nedrīkst atcelt drošības funkcijas.
Automātiskās ceļa barjeras, šlagbaumi un ANPR sistēmas
Izvēlieties ceļa barjeras ar pults vadību, ārēja signāla vadības iespēju vai integrāciju ar transportlīdzekļu numuru atpazīšanas sistēmām. Norādiet caurbraukšanas platumu, satiksmes intensitāti, vēlamo vadības veidu un montāžas apstākļus – palīdzēsim izvēlēties piemērotu iekārtu komplektāciju.
Skatīt ceļa barjeras un ANPR aprīkojumu Sazināties ar mums
Galīgajai barjeras izvēlei, vadības un drošības aprīkojuma saskaņošanai un montāžai jāatbilst konkrētā mehānisma un objekta tehniskajām un drošības prasībām.
Ceļa barjeras un automātiskie vārti ar integrētu transportlīdzekļu numura zīmju atpazīšanas sistēmu (ANPR) un/vai tālvadības pultīm ir elastīgi un mūsdienīgi risinājumi transportlīdzekļu piekļuves kontrolei dažādos objektos. Šīs sistēmas ļauj izvēlēties automatizētu identifikāciju pēc valsts reģistrācijas numura, manuālu vai attālinātu vadību ar pulti, kā arī abu vadības veidu izmantošanu vienlaikus, nodrošinot maksimālu drošību un lietošanas ērtumu.
Šādi risinājumi tiek plaši izmantoti autostāvvietās, rūpnieciskajās teritorijās, loģistikas centros, dzīvojamos kvartālos, kā arī biznesa un administratīvajās ēkās, kur nepieciešama uzticama un viegli pielāgojama iebraukšanas kontrole.
Galvenās funkcijas
Automātiska piekļuves kontrole pēc transportlīdzekļa numura (ANPR)
Barjeru vai vārtu vadība ar tālvadības pulti
Iespēja izmantot abus vadības veidus vienlaikus
Notikumu reģistrēšana (iebraukšana, izbraukšana, laiks)
Integrācija ar CCTV, drošības, autostāvvietu vai ēku vadības sistēmām
Iespēja papildināt ar pogām, sensoriem, GSM vai RFID risinājumiem
Darbības princips
Numura zīmju atpazīšana: kamera automātiski identificē transportlīdzekļa numuru un atver barjeru autorizētiem transportlīdzekļiem
Vadība ar pulti: lietotājs atver barjeru manuāli, izmantojot tālvadības pulti
Kombinētais režīms: daļa lietotāju iebrauc pēc numura atpazīšanas, citi – izmantojot pultis (piemēram, viesi vai apkalpojošais personāls)
Lietošana
Privātiem lietotājiem: Privāti pagalmi, daudzdzīvokļu namu iebrauktuves. Ikdienas lietotājiem – numura atpazīšana, viesiem – pultis
Biznesam un rūpniecībai: Darbinieku un autoparka kontrole, piegādātājiem vai viesiem – pultis, samazināta apsardzes personāla nepieciešamība
Inženieriem un sistēmu integratoriem: Elastīgu piekļuves scenāriju izveide, integrācija ar esošajām IT un drošības sistēmām
Elektromontieriem un uzstādītājiem: Skaidra sistēmas arhitektūra (barjera/vārti + kamera + uztvērējs + kontrolieris), vienkāršāka palaišana un testēšana
Pielietojuma jomas
Autostāvvietas
Rūpnieciskās un noliktavu teritorijas
Dzīvojamie kvartāli un kopienas
Biroju un biznesa centri
Slēgtas vai ierobežotas piekļuves zonas
Priekšrocības
Elastīga vadība: ANPR + pultis
Augsts drošības un lietošanas ērtuma līmenis
Iespēja paplašināt sistēmu nākotnē
Piemērota jauniem un modernizējamiem objektiem
Trūkumi
Augstākas sākotnējās investīcijas nekā vienkāršām barjerām
Nepieciešama pareiza kameras uzstādīšana
Sarežģītāka konfigurācija kombinētām sistēmām
Ceļa barjeras un vārti ar numura atpazīšanas sistēmu un tālvadības pultīm ir universāls risinājums, kas apvieno automatizāciju un manuālo vadību, nodrošinot drošību, elastību un ērtu lietošanu dažādiem lietotājiem.
