Metāla | tērauda virsapmetuma elektrības sadales kārbas | skapji

Tērauda virsapmetuma sadales skapji modulārajiem automātslēdžiem, noplūdes strāvas aizsargslēdžiem un citai DIN iekārtai – no 10 līdz 72 moduļiem. Izvēlieties pēc moduļu skaita un vides IP klases.

IP30 | IP31 →IP44 →IP54 →

Lasīt vairāk

Metāla virsapmetuma sadales skapji – kā izvēlēties

Tērauda virsapmetuma sadales skapi montē uz sienas, ja iekārtu nevar vai nav ērti iebūvēt sienā: ražošanas telpās, garāžās, pagrabos, tehniskajās telpās un ārpus telpām. Tērauda korpuss ir izturīgāks par plastmasas, noturīgāks pret triecieniem un labāk panes augstāku temperatūru skapja iekšpusē.

Ātra izvēle pēc vides

Vide	Ieteicamais IP	Kur skatīties
Sausa iekštelpa, dzīvoklis, birojs	IP30 / IP31	Sadales skapji IP30 \| IP31
Pagrabs, noliktava, darbnīca	IP44	Sadales skapji IP44
Ražošanas telpa, garāža, zem nojumes	IP54	Sadales skapji IP54

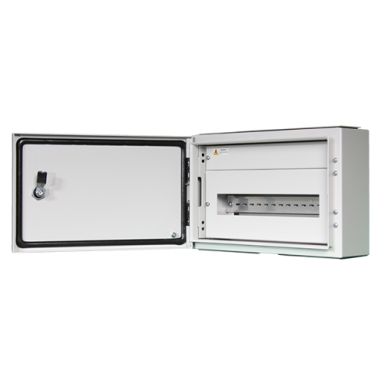

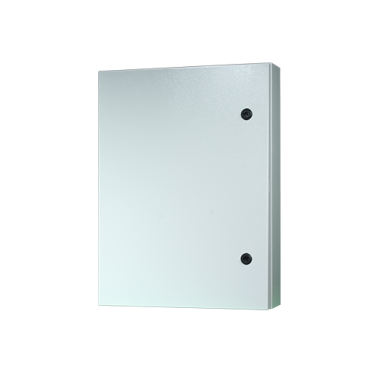

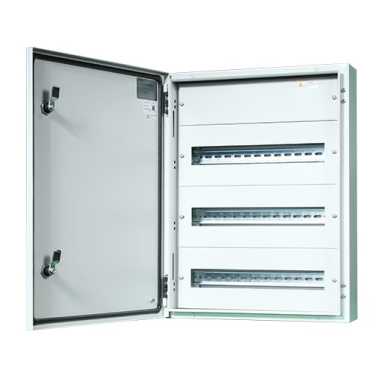

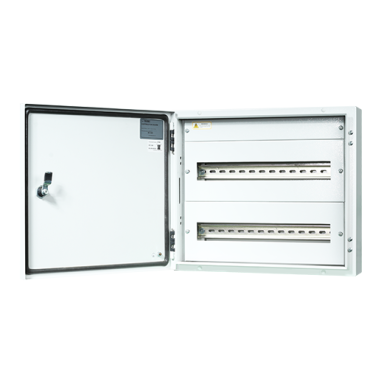

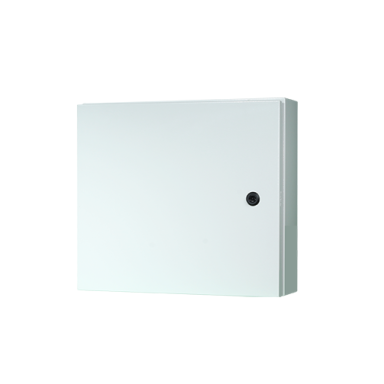

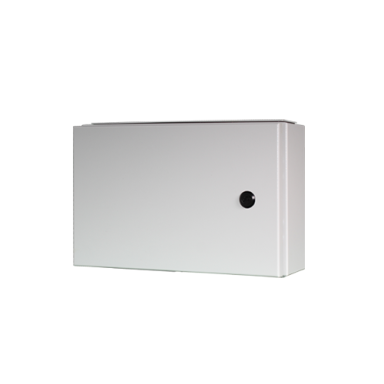

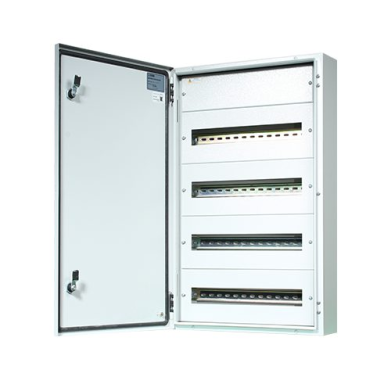

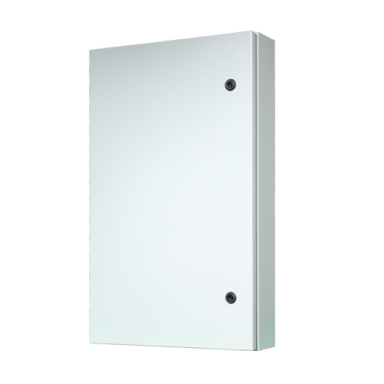

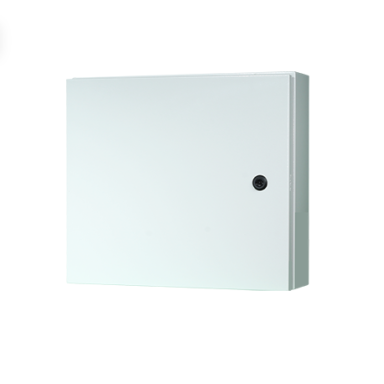

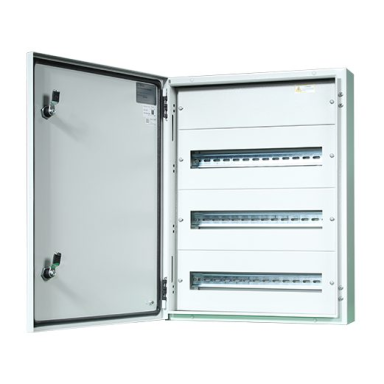

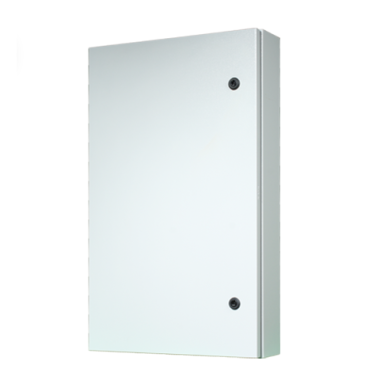

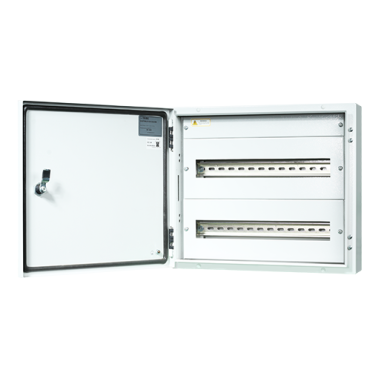

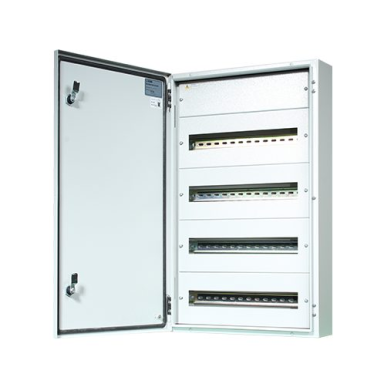

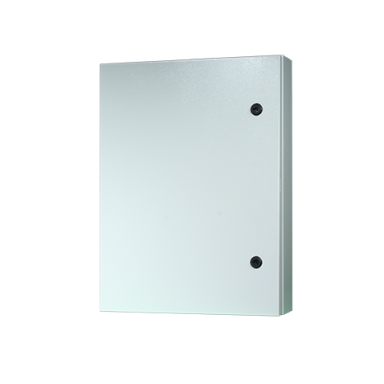

Ārpus telpām, mazgājamas vai mitras telpas	IP65 / IP66	Šīs grupas sarakstā: hermētiski sadales skapji 10–72 moduļiem
Nepieciešama montāžas plāksne kontaktoriem, PLC, frekvences pārveidotājiem	Pēc vides	Tērauda sadales skapji ar montāžas plāksni

Ko nozīmē IP klase

IP	Aizsardzība	Kur izmantot
IP30 / IP31	No priekšmetiem > 2,5 mm; IP31 – arī no vertikāli krītošiem pilieniem	Sausas iekštelpas: dzīvokļi, biroji, kāpņu telpas
IP44	No priekšmetiem > 1 mm un ūdens šļakatām	Pagrabi, noliktavas, darbnīcas
IP54	Aizsargāts pret putekļiem, izturīgs pret šļakatām	Ražošanas telpas, garāžas, zem nojumes
IP65	Pilnīgi putekļnecaurlaidīgs, izturīgs pret ūdens strūklu	Ārpus telpām, mazgājamas telpas, lauksaimniecība
IP66	Pilnīgi putekļnecaurlaidīgs, izturīgs pret spēcīgu ūdens strūklu	Āra objekti, automazgātavas, ostas

⚠ Kas jāpārbauda pirms pirkšanas

Kas jāpārbauda	Kāpēc tas ir svarīgi
Moduļu skaits vai montāžas plāksnes izmērs	Iekārtai jāietilpst ar 20–30 % rezervi paplašināšanai un vadu izvadīšanai
Dziļums	Kontaktoriem, frekvences pārveidotājiem un barošanas blokiem bieži nepieciešams ≥ 200 mm
IP klase	Ne zemāka par vides prasībām; faktiskais IP ir atkarīgs arī no kabeļu ievadiem
Durvis un slēdzene	Pilnas vai ar lodziņu (skaitītājiem); slēdzene – ja skapim var piekļūt nepiederošas personas
Kabeļu ievadi	Izsitamie caurumi, blīvēšanas plāksnes vai PG ievadi – skatiet blīvēšanas produktus

ℹ Modulis – 18 mm plata vieta uz DIN sliedes. Vienpolu automātslēdzis aizņem 1 moduli, trīsfāžu – 3, divpolu noplūdes strāvas aizsargslēdzis – 2, četrpolu – 4. Kabeļu ievadu blīvēšanai skatiet blīvēšanas produktu grupā.

✗ Biežākās kļūdas

Kļūda	Sekas
Skapis izvēlēts „precīzi“, bez rezerves	Nevar pievienot ķēdes, iekārta pārkarst, apgrūtināta apkope
Ārpus telpām uzstādīts IP31–IP44 skapis	Mitrums un kondensāts – korozija, noplūdes strāvas aizsargslēdžu nostrādes
IP65 skapis ar nehermētiskiem kabeļu ievadiem	Faktiskais IP ir ievērojami zemāks par deklarēto
Nezemētas durvis un korpuss	⚡ Bojājot izolāciju, korpuss var nonākt zem sprieguma

⚡ Drošība. Metāla skapja korpusu un durvis pievieno aizsargzemējumam (PE). Skapjus uzstāda un iekārtas pieslēdz kvalificēts elektriķis, kas ir atslēdzis spriegumu.
