  • Gēla uzmavas un kārbas hermētiskam elektriskajam savienojumam zemē, ārā un ūdenī: no mini kārbām spailēm līdz 0,6/1 kV jaudas kabeļu uzmavām un Y / T atzariem. Zemāk – izvēles ceļvedis, filtrs un kalkulators.

  • Gēla uzmavu un kārbu izvēles ceļvedis: kabeļa savienojums zemē, ārā un ūdenī

    Šeit atradīsiet ātru izvēli pēc situācijas, četrus risinājumu līmeņus – no spailes hermetizēšanas līdz 0,6/1 kV jaudas kabeļu uzmavām, šķērsgriezumu tabulu, izvēles matricu ar filtru, montāžas shēmas, komplektus un biežākās kļūdas. Precīzi parametri norādīti katras preces aprakstā.

    Krāsu nozīme: ■ informācija · ■ ieguvums, risinājums · ■ ⚠ pārbaudiet · ■ ⚡ drošība, kļūdas

    Fazė
    FazėGēla uzmava nav „izolācija ar līmlenti“, bet hermētisks savienojums, ko var ierakt zemē, iegremdēt ūdenī vai atstāt akā. Galvenais – izvēlēties izmēru pēc dzīslu skaita, šķērsgriezuma un kabeļa diametra.

    Kas jums vajadzīgs? Ātrā izvēle

    SituācijaRisinājumsKur meklēt

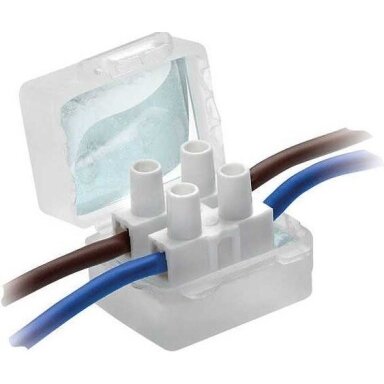

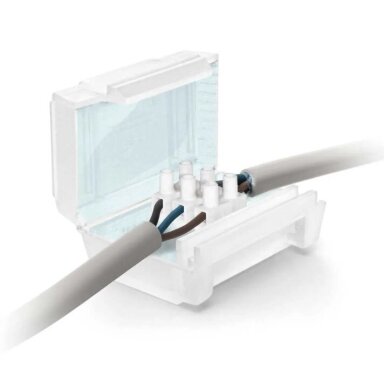

    Dārzā jāpievieno gaismeklis vai LED lenta pie kabeļaParastu spaili ievietojiet gēla mini kārbā – savienojums kļūst IPX8Gēla kārbas spailēm, mini kārba trim ievadiem, kārba WAGO spailēm
    Pagalmā bojāts pazemes kabelis 3×1,5–2,5 mm²Taisna gēla uzmava ar spailēm, ierokama uzreizuzmava 3×1,5–6 mm², mini uzmava 3×0,5–1,5 mm²
    Ievada vai sūkņa kabelis 5×4–16 mm²Taisna 0,6/1 kV uzmava ar 5 polu spaiļu blokuuzmava 5×1,5–6 mm², uzmava 3–5×6–25 mm², uzmava 2–5×4–16 mm²
    No pazemes apgaismojuma līnijas barot jaunu stabu vai gaismekliAtzarojuma (Y) uzmava – galvenais kabelis netiek pārgrieztsGēla atzarojuma uzmavas, Y uzmava 5×6–16 mm², Y uzmava 1×10–50 mm²

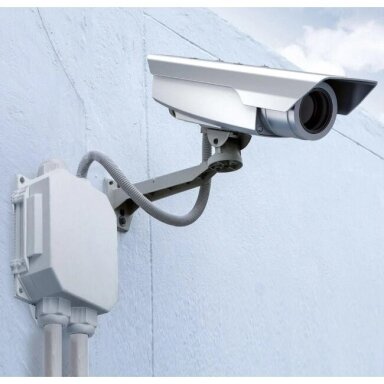

    Uz fasādes pievienojat kameru vai gaismekliSavienojuma kārba ar hermētiskiem ievadiem un spailēm, bez hermētiķaGēla savienojuma kārbas, kārba 3 ievadiem, kārba kabelim līdz Ø18 mm

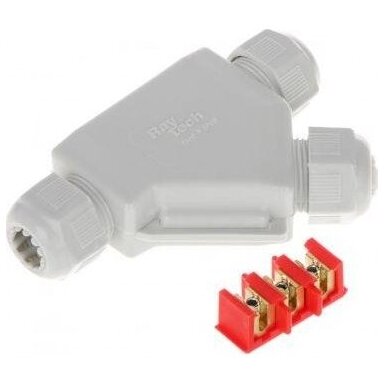

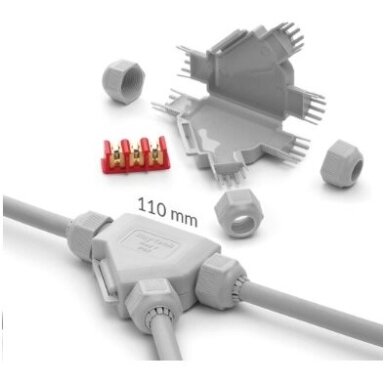

    Mazgājama zona: pārtikas rūpniecība, automazgātavaKārba ar IP69K (izturīga pret augstspiediena karstu ūdeni)IP69K kārbas, Y kārba 3×1,5–4 mm², kārba 4 ievadiem
    Liels viendzīslas kabelis 95–240 mm² (enerģētika, sadales tīkli)Uzmavas korpuss bez spailēm – savienotāju vai uzgali izvēlaties pašiT atzarojuma korpuss 95–240 mm², Uzgaļi un savienotāji

    Risinājumu līmeņi: no spailes līdz jaudas kabelim

    LīmenisKam paredzētsKas tas irApakšgrupa

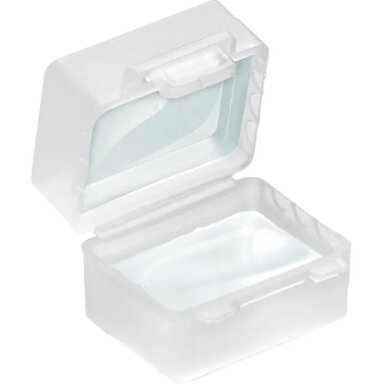

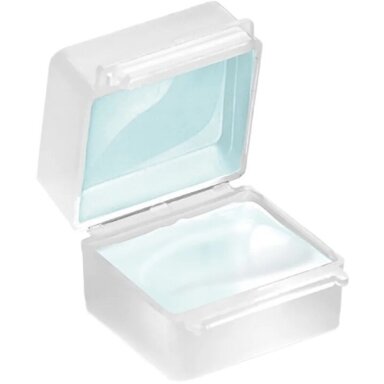

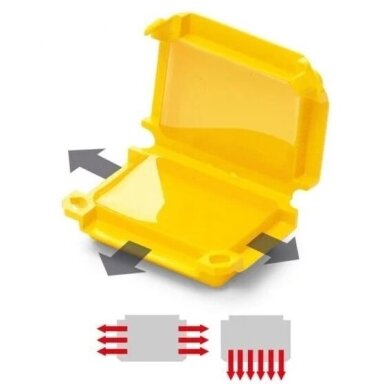

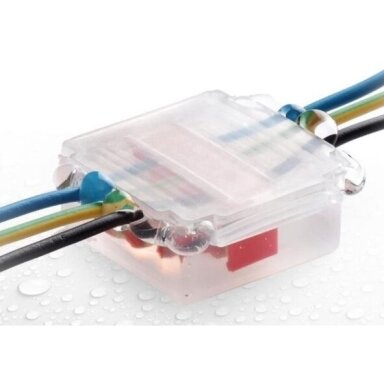

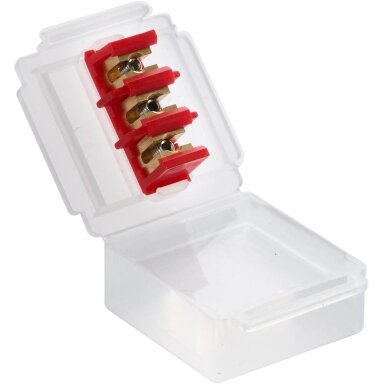

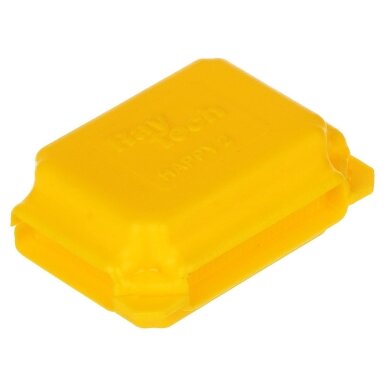

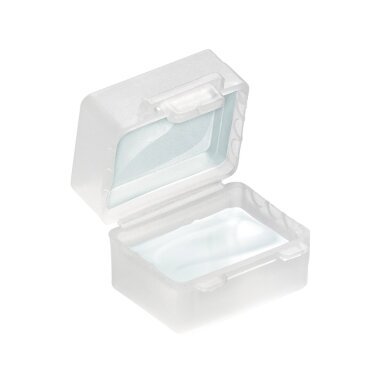

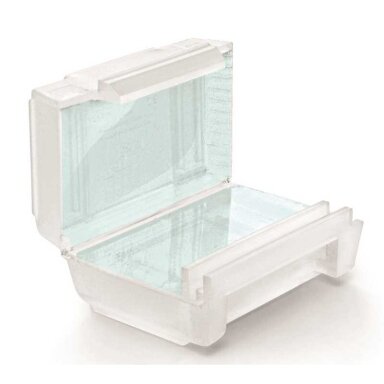

    1. Spailes hermetizēšanaMājām, dārzam, LED, mazām strāvāmMini kārba ar gēlu jūsu spailei (sviras, skrūvju, WAGO), vadiem līdz 4–6 mm²Kārbas spailēm

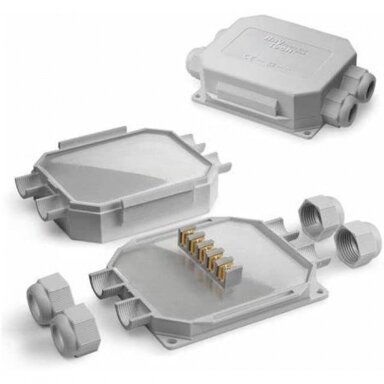

    2. Kārba ar ievadiemKamerām, fasādēm, automātikaiKārba ar integrētiem ievadiem un spailēm, stiprināma pie sienas, IP68 / IP69KSavienojuma kārbas

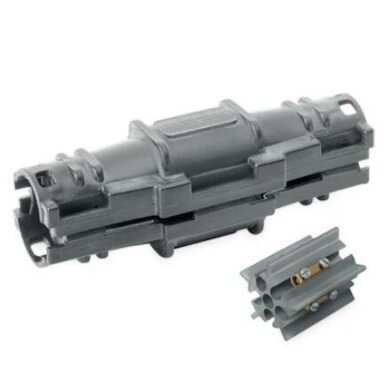

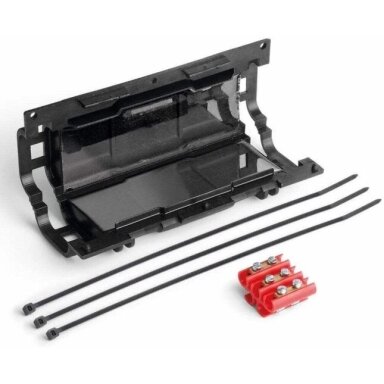

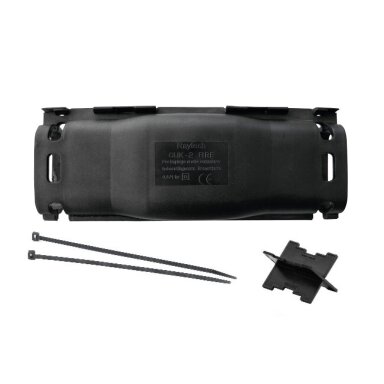

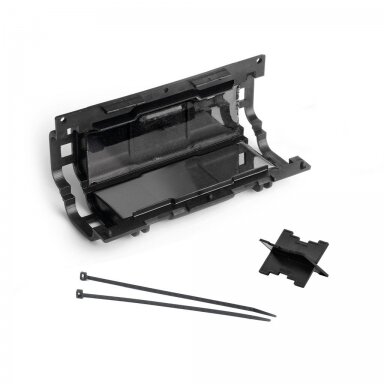

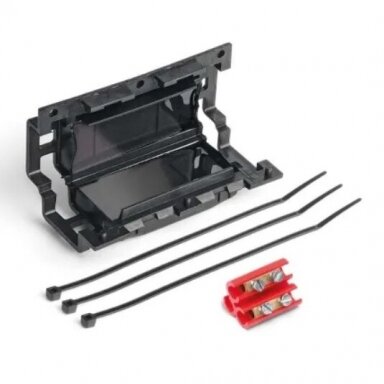

    3. Kabeļa uzmavaElektriķim: pazemes līnijas, sūkņi, remontsTaisna uzmava 0,6/1 kV kabeļiem 0,5–25 mm², ar spaiļu blokuTaisnās uzmavas
    4. Atzarojuma un jaudas uzmavasEnergētiķim, darbuzņēmējam: apgaismojuma tīkli, 0,4 kVY / T atzari līdz 5 dzīslām, viendzīslas kabeļi līdz 240 mm², Cu / AlAtzarojuma uzmavas
    Kibirkštis
    KibirkštisKad šaubos starp līmeņiem, skatos nevis uz cenu, bet uz to, kas būs aiz savienojuma: ja tas ir kabelis zemē – ņemu uzmavu, ja sienā vai kārbā – kārbu ar ievadiem, ja tikai spaile mitrā vietā – mini kārbu.

    Izvēle pēc kabeļa: dzīslas un šķērsgriezums

    KabelisTaisns savienojumsAtzars
    3×0,5–1,5 mm² (gaismekļi, vadība)mini uzmava 3×0,5–1,5, taisna uzmava 3×0,5–1,5 ar spailēmmini Y uzmava 1×2,5–6 mm²
    3×1,5–2,5 mm² (kontaktligzdas, sūkņi)uzmava 3×1,5–6, uzmava 3×1,5–2,5Y kārba, Y uzmava 1×2,5–10 mm²
    3–5×4–6 mm² (ievadi, jaudīgi sūkņi)uzmava 5×1,5–6, uzmava 2–5×1,5–6T atzarojuma uzmava līdz 4×6–25 mm²
    3–5×10–25 mm² (ievadi, sadales skapji)uzmava 3–5×6–25, uzmava 2–5×4–16Y uzmava 5×6–16, T uzmava līdz 4×10–35
    5×16–35 mm²uzmava ar piemērotu savienotājuY uzmava 5×16–35 mm²
    1×95–240 mm² (viendzīslas)korpuss 1×95–185 mm² bez spailēmT korpuss 1×95–240 / atzars 50–120 mm²
    ⚠ Svarīgi: šķērsgriezums un diametrs
    • Uzmavas piemērotību nosaka ne tikai dzīslas šķērsgriezums, bet arī kabeļa ārējais diametrs – tas norādīts preces aprakstā.
    • Alumīnija dzīslām izvēlieties uzmavas, kuru spailes paredzētas Cu / Al (piem., taisnās 5 polu 6–25 mm² uzmavas).
    • Atzarojuma uzmavas ar vara U savienotājiem nedrīkst izmantot alumīnijam.

    Izvēles matrica: visas gēla uzmavas un kārbas

    Ar filtru kreisajā pusē izvēlieties, ko darāt, dzīslas šķērsgriezumu un dzīslu skaitu – tabulā paliks tikai piemēroti risinājumi ar cenām. Poga „Izvēle 30 s“ parāda trīs lētākos piemērotos variantus.

    Montāža: taisns savienojums un atzars

    gēlsspaiļu bloks

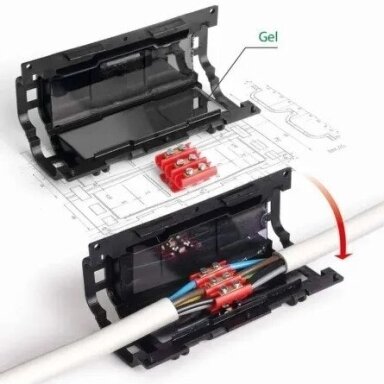

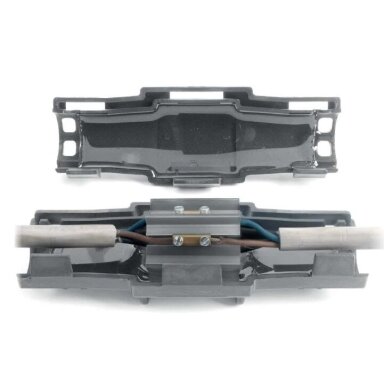

    1. Taisns savienojums: abi kabeļa gali tiek savienoti spaiļu blokā, gēls apņem dzīslas un apvalku abos galos.
    galvenais kabelis netiek pārgrieztsatzars
    2. Atzars (Y / T): atzarojuma savienotājs tiek uzlikts uz noņemtas izolācijas galvenā kabeļa dzīslas, līnija paliek vesela.
    Montāžas secība (visām uzmavām)
    • Atslēdziet spriegumu un pārbaudiet, ka tā nav.
    • Noņemiet apvalku un izolāciju instrukcijā norādītajā garumā – kailā dzīsla nedrīkst izlīst no spailes.
    • Savienojiet dzīslas spaiļu blokā un pievelciet ar norādīto momentu (5 polu uzmavām parasti 2 Nm, lielākām – līdz 4 Nm).
    • Iespiediet savienojumu gēlā starp iekšējām starpsienām un aizspiediet korpusu.
    • Pārbaudiet, vai gēls izspiedies abos galos; nostipriniet kabeļus ar savilcējiem caur korpusa atverēm.
    Fazė
    FazėBiežākā kļūda, ko redzu, – pārāk gari noņemta izolācija. Gēls aizsargā no ūdens, bet kails varš ārpus spailes joprojām ir risks.

    Komplekti: kas vajadzīgs kopā ar uzmavu

    UzdevumsUzmava / kārbaPapildus vajadzēs
    Pagalma pazemes apgaismojuma līnijataisna uzmava 3×1,5–6 mm² + Y atzarojuma uzmavaskabelis CYKY-L, aizsargcaurule, noplūdes strāvas aizsargslēdzis 30 mA
    Sūkņa kabeļa pagarināšana akāuzmava 5×1,5–6 mm²kabelis CYKY-L vai gumijas kabelis, termosarūkošās caurulītes marķēšanai
    Kamera vai gaismeklis uz fasādeskārba ar ievadiem 3×6 mm²kabeļu kanāli, caurule Ø16–20 mm
    Liela kabeļa remontsuzmavas korpuss bez spailēmsavienojuma uzgaļi, čaulas, termosarūkošie cimdi

    Saistītie ceļveži: CYKY-L kabeļu izvēle, uzgaļi un savienotāji kabeļiem, kabeļu kanāli un renes, virsapmetuma instalācijas kārbas.

    ⚠ Ko pārbaudīt pirms pirkuma

    Pārbaudiet
    • Dzīslu skaitu un šķērsgriezumu – uzmavai tie jāaptver.
    • Kabeļa ārējo diametru – uz pārāk tieva kabeļa gēls var nenoblīvēt, pārāk biezs neietilps.
    • Vai spailes vajadzīgas komplektā vai tās izvēlēsieties paši (korpusi „bez spailēm“).
    • Vadītāju materiālu (Cu / Al) un spailes piemērotību.
    • Vai tas ir taisns savienojums vai atzars; vai vajadzīgs IP69K (mazgāšana).

    ✗ Biežākās kļūdas

    ⚡ Kļūdas, ko redzam visbiežāk
    • Izvēlēta pārāk maza uzmava – gēls neapņem kabeļa galus, savienojums laiž cauri ūdeni.
    • Atzaru veido, pārgriežot galveno kabeli, lai gan ir Y uzmava bez pārgriešanas.
    • Iekštelpu spaile atstāta ārā bez aizsardzības – pēc dažiem mēnešiem oksidācija un noplūde.
    • Alumīnija dzīslas savieno ar vara savienotājiem.
    • Āra ķēde bez 30 mA noplūdes strāvas aizsargslēdža – uzmava neaizsargā pret elektrotriecienu.

    Biežāk uzdotie jautājumi

    Vai gēla uzmavu var ierakt tieši zemē?
    Jā, gēla uzmavas paredzētas tiešai guldīšanai zemē, kanālos un iegremdēšanai ūdenī.
    Ar ko atšķiras IP68 un IP69K?
    IP68 – ilgstoša iegremdēšana, IP69K – papildus izturība pret augstspiediena karsta ūdens strūklu.
    Vai uzmavu var atvērt vēlāk?
    Lielāko daļu uzmavu un kārbu var atvērt atkārtoti – tas norādīts preces aprakstā.
    Vai gēlam ir derīguma termiņš?
    Nē, šo ražotāju gēlam nav derīguma termiņa, tāpēc uzmavu var turēt rezervē.
    Vai der alumīnija kabelim?
    Der uzmavas, kuru spailes paredzētas Cu / Al; atzarojuma uzmavas ar vara U savienotājiem – tikai varam.
    Vai uzmava aizstāj aizsardzību?
    Nē, uzmava tikai izolē savienojumu; līnijai jābūt aizsargātai ar automātslēdzi un, ārā, ar 30 mA noplūdes strāvas aizsargslēdzi.

    Avoti

    • Etelec (SHARK) izstrādājumu dati un montāžas instrukcijas
    • Raytech kataloga dati (Super Clik, King Joint, Happy, Ready Box, Fox Box)
    • WAGO 207 sērijas Gelbox datu lapas
    • EN 50393 – 0,6/1 kV kabeļu savienojuma un gala uzmavu testi; EN 60529 – IP kodi
    • Ražotāju dati, kas publicēti elsprendimai.eu preču kartītēs

    Ceļvedis palīdz orientēties, taču galīgo lēmumu pieņemiet pēc ražotāja datu lapas un jūsu sistēmas prasībām. UAB „Elektrotechnikos sprendimai“ neuzņemas atbildību par preces izvēli pēc šī ceļveža.
