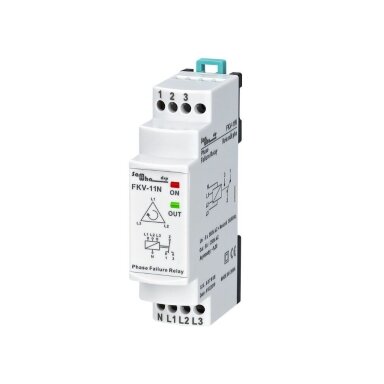

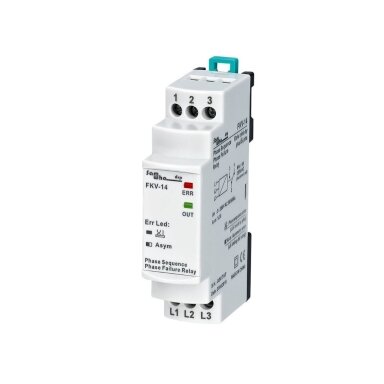

Modulārie fāžu kontroles, secības un aizsardzības releji

Modulārie fāžu kontroles, secības un aizsardzības releji paredzēti trīsfāžu elektrotīkla stāvokļa uzraudzībai un vadības signāla ģenerēšanai, ja tiek konstatēta nepareiza fāžu secība, fāzes zudums, pārmērīgs sprieguma disbalanss, pārspriegums, nepietiekams spriegums vai cits konkrētā modeļa uzraudzīts tīkla traucējums.

Šos relejus visbiežāk montē uz DIN sliedes elektriskajās sadales kārbās, vadības sadalnēs un automātikas skapjos. Tos izmanto motoru, sūkņu, kompresoru, ventilatoru, saldēšanas iekārtu, ražošanas iekārtu un citu trīsfāžu elektroiekārtu vadības un aizsardzības ķēdēs.

• Fāžu sprieguma uzraudzība – relejs nepārtraukti pārbauda trīsfāžu tīkla stāvokli.
• Fāžu secības noteikšana – tiek pārbaudīts, vai L1, L2 un L3 ir pieslēgtas pareizā secībā.
• Fāzes zuduma noteikšana – tiek konstatēts, ja viena fāze pazūd vai tās spriegums kļūst nepieņemams.
• Sprieguma robežu uzraudzība – piemērotie modeļi kontrolē pārspriegumu un nepietiekamu spriegumu.
• Asimetrijas uzraudzība – daži modeļi novērtē atšķirību starp fāžu spriegumiem.
• Kļūmes noteikšana – ja tiek pārkāpts iestatītais nosacījums, mainās releja izejas stāvoklis.
• Automātiska atjaunošanās – kad tīkla parametri atgriežas pieļaujamajā diapazonā, relejs pēc iestatītās aiztures var automātiski atgriezties darba stāvoklī.

• Nepietiekams spriegums var izraisīt nepietiekamu motora griezes momentu, palielinātu strāvu vai nepareizu elektronisko iekārtu darbību.
• Pārspriegums var radīt papildu slodzi izolācijai, barošanas avotiem un citiem elektriskās sistēmas komponentiem.

• Trīsfāžu motoru vadībā – fāžu secības un tīkla stāvokļa uzraudzībai.
• Sūkņu stacijās – sūkņu motoru aizsardzībai pret neatbilstošiem tīkla apstākļiem.
• Kompresoros – nepareizas fāžu secības un sprieguma kļūmju noteikšanai.
• Ventilācijas sistēmās – ventilatoru griešanās virziena un trīsfāžu barošanas stāvokļa uzraudzībai.
• Saldēšanas iekārtās – kompresoru un citu trīsfāžu agregātu aizsardzībai.
• Konveijeros – nepareiza motora griešanās virziena novēršanai.
• Pacelšanas iekārtās – fāžu secības un barošanas tīkla uzraudzībai.
• Ražošanas līnijās – vispārējai trīsfāžu tīkla parametru uzraudzībai.
• Automātikas sadalnēs – kontaktoru, PLC ieeju vai signalizācijas ķēžu vadībai.
• Ģeneratoru un rezerves barošanas sistēmās – trīsfāžu avota parametru uzraudzībai, ja releja raksturlielumi ir piemēroti konkrētajam pielietojumam.

• Nosakiet tīkla spriegumu – relejam jābūt paredzētam konkrētajam trīsfāžu tīkla spriegumam.
• Pārbaudiet neitrāles nepieciešamību – nosakiet, vai nepieciešams 3P vai 3P+N modelis.
• Izvēlieties fāžu secības uzraudzību – ja svarīgs ir motora griešanās virziens.
• Pārbaudiet fāzes zuduma funkciju – īpaši motora aizsardzībai.
• Novērtējiet sprieguma uzraudzību – nosakiet, vai nepieciešami minimālā un maksimālā sprieguma sliekšņi.
• Pārbaudiet asimetrijas uzraudzību – ja svarīgs ir fāžu sprieguma disbalanss.
• Izvēlieties regulējamas vai fiksētas robežas – atbilstoši sistēmas prasībām.
• Novērtējiet aizturi – nosakiet, vai nepieciešama aizkavēta izslēgšana vai atkārtota ieslēgšana.
• Pārbaudiet releja izeju – kontakta tipu un pieļaujamo vadības ķēdes slodzi.
• Pārbaudiet konkrētā modeļa shēmu – pieslēguma spailes un darbības loģika var atšķirties.

1. Pārbaudiet tīkla parametrus. Nosakiet trīsfāžu tīkla nominālo spriegumu un to, vai tiek izmantots neitrālais vadītājs.
2. Pārbaudiet releja funkcijas. Pārliecinieties, ka modelis uzrauga nepieciešamos parametrus.
3. Uzstādiet releju. Nostipriniet to uz DIN sliedes elektriskajā vai automātikas sadalnē.

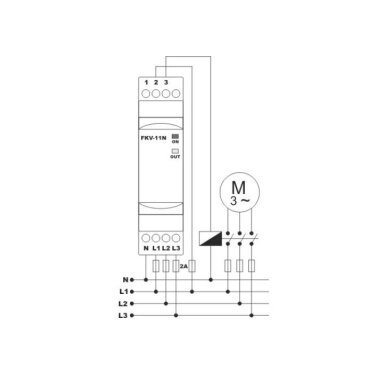

4. Pievienojiet fāzes. L1, L2 un L3 pieslēdziet precīzi saskaņā ar ražotāja shēmu.
5. Pievienojiet neitrāli. Ja to pieprasa konkrētais modelis.
6. Pievienojiet izejas kontaktu. Parasti tas tiek integrēts kontaktora vai citā vadības ķēdē.
7. Iestatiet robežas. Ja modelis ir regulējams, iestatiet minimālo un maksimālo spriegumu, asimetriju vai citus parametrus.
8. Iestatiet aizturi. Izvēlieties reakcijas un atjaunošanās laiku atbilstoši iekārtas prasībām.
9. Ieslēdziet sistēmu. Pārbaudiet LED indikāciju un releja izejas stāvokli.
10. Pārbaudiet fāžu secību. Pārliecinieties, ka sistēma ļauj slodzei darboties tikai ar pareizu secību.
11. Pārbaudiet reakciju uz kļūmi. Testēšanu veiciet tikai drošā veidā, kas piemērots konkrētajai sistēmai.
12. Pārbaudiet atjaunošanos. Pārliecinieties, ka pēc tīkla normalizēšanās relejs darbojas saskaņā ar iestatīto loģiku.

• Tiek izvēlēts relejs ar neatbilstošu nominālo spriegumu.
• Netiek pārbaudīts, vai konkrētajam modelim nepieciešams neitrālais vadītājs.
• Tiek pieņemts, ka katrs fāžu relejs uzrauga gan sprieguma robežas, gan asimetriju.
• Pieslēdzot L1, L2 un L3, tiek sajaukta fāžu secība.
• Nepareizi tiek iestatītas minimālā un maksimālā sprieguma robežas.
• Asimetrijas pielaide tiek iestatīta pārāk zema, izraisot nevajadzīgi biežu atslēgšanos.
• Pielaide tiek iestatīta pārāk augsta, padarot aizsardzību nepietiekami jutīgu.
• Netiek ņemta vērā reakcijas vai atkārtotas ieslēgšanas aizture.
• Lielas jaudas slodze tiek mēģināta pieslēgt tieši caur fāžu releja izejas kontaktu.
• Netiek izmantots kontaktors, lai gan konkrētajai slodzei tas ir nepieciešams.
• Fāžu kontroles relejs kļūdaini tiek uzskatīts par pilnīgu motora aizsardzību.
• Pēc montāžas netiek pārbaudīta faktiskā sistēmas darbība un reakcija uz kļūmi.

• ✅ Palīdz noteikt nepareizu fāžu secību.
• ✅ Var noteikt vienas fāzes zudumu.
• ✅ Daži modeļi uzrauga nepietiekamu spriegumu un pārspriegumu.
• ✅ Var uzraudzīt fāžu sprieguma asimetriju.
• ✅ Palīdz aizsargāt trīsfāžu motorus pret nelabvēlīgiem tīkla apstākļiem.
• ✅ Ērti integrējams kontaktora vadības ķēdē.
• ✅ Modulāra konstrukcija piemērota DIN sliedei.
• ✅ LED indikācija var atvieglot tīkla stāvokļa diagnostiku.
• ✅ Dažiem modeļiem iespējams regulēt sprieguma, asimetrijas un aiztures robežas.
• ✅ Piemērots dažādām rūpnieciskām sistēmām, ēku automātikai un sūkņu vadības sistēmām.

• ❌ Ne visi releji uzrauga visus trīsfāžu tīkla parametrus.
• ❌ Dažiem modeļiem nepieciešams neitrālais vadītājs.
• ❌ Modeli, kas paredzēts vienam spriegumam, nevar izmantot cita sprieguma tīklā.
• ❌ Regulējamās robežas pareizi jāsaskaņo ar sistēmu.
• ❌ Pārāk jutīgi iestatījumi var izraisīt nevajadzīgas atslēgšanās.
• ❌ Pārāk plaši iestatītas robežas var samazināt aizsardzības efektivitāti.
• ❌ Releja izejas kontakts parasti paredzēts vadības ķēdei, nevis galvenajai jaudas ķēdei.
• ❌ Neaizstāj aizsardzību pret īssavienojumu un pārslodzi.
• ❌ Regulēšanas un spaiļu shēmas dažādiem ražotājiem var atšķirties.
• ❌ Nepareizi izvēlēta aizture var traucēt normālu iekārtas darbību.

Ātrais fāžu kontroles releja izvēles ceļvedis

Izvēlieties modulāro fāžu kontroles releju, ja nepieciešams uzraudzīt trīsfāžu elektrotīkla stāvokli un pārraidīt vadības signālu, ja rodas fāžu secības, fāzes zuduma, sprieguma vai citas konkrētā modeļa uzraudzītas kļūmes.
