Starpreleji | modulāri signālu pastiprināšanai un slodžu vadībai | uzstādīšanai elektriskajās sadales kārbās | sadales skapjos

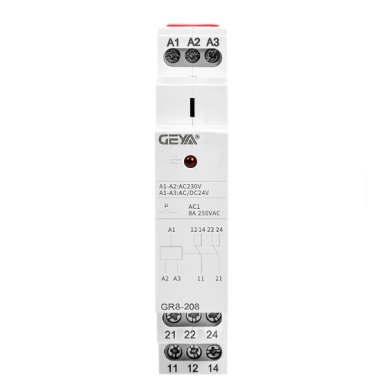

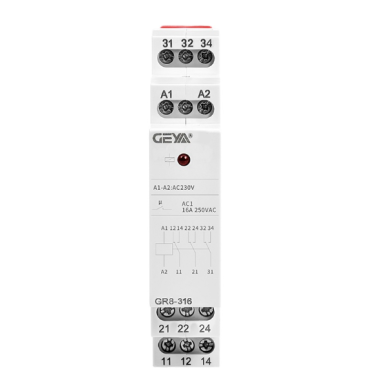

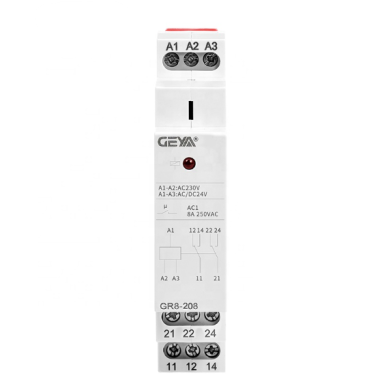

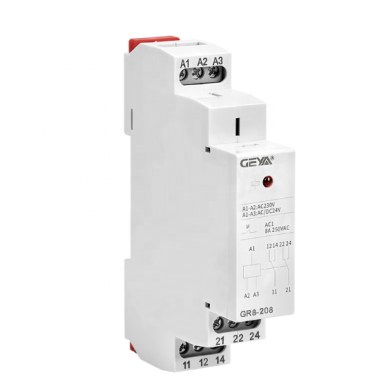

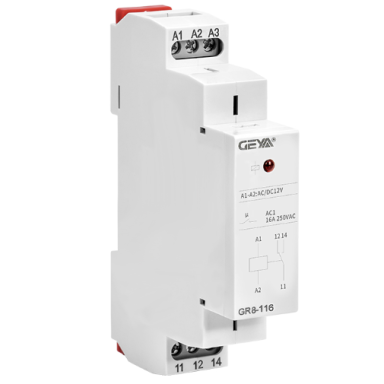

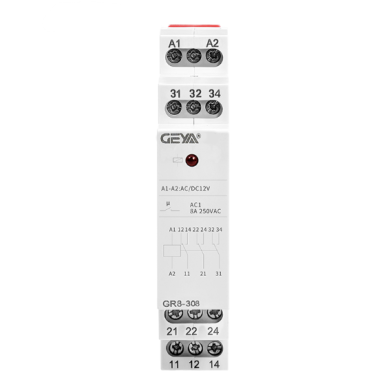

Modulārie starpreleji signālu pastiprināšanai un slodžu vadībai

Modulārie starpreleji paredzēti vadības signāla pārsūtīšanai, vadības un slodzes ķēžu atdalīšanai, vadības kontaktu skaita palielināšanai, kā arī tādu slodžu ieslēgšanai, kuras nav ērti vai nav iespējams tieši vadīt no galvenās automātikas ierīces izejas. Tos plaši izmanto elektriskajās sadales kārbās, automātikas sadalnēs, vadības skapjos un citās elektrotehniskajās sistēmās.

Šajā preču grupā var būt releji ar atšķirīgu spoles spriegumu, kontaktu skaitu, kontaktu konfigurāciju, nominālo strāvu un moduļa platumu. Tos var izmantot kopā ar programmējamiem kontrolieriem, taimeriem, termostatiem, līmeņa relejiem, aizsardzības relejiem, sensoriem, signalizācijas sistēmām un citām vadības ierīcēm.

• Vadības signāls – releja spolei tiek padots noteikts AC vai DC spriegums.
• Spoles ierosināšana – izveidojas elektromagnētiskais lauks.
• Kontaktu pārslēgšana – NO, NC vai pārslēdzošie kontakti maina savu stāvokli.
• Slodzes vadība – caur kontaktiem tiek ieslēgta vai izslēgta cita ķēde.
• Signāla atdalīšana – vadības un kontaktu ķēdes var darboties ar dažādiem spriegumiem.
• Atgriešanās sākotnējā stāvoklī – noņemot spriegumu no spoles, kontakti atgriežas sākotnējā stāvoklī, ja relejs nav īpaša fiksējoša tipa.

• viens kontakts var vadīt signāllampu;
• cits – kontaktora spoli;
• trešais – pārsūtīt stāvokli uz citu vadības ķēdi;
• papildu NC kontaktu var izmantot bloķēšanas vai signalizācijas funkcijai.

• PLC vadības sistēmās – kontroliera izeju atdalīšanai un kontaktu pavairošanai.
• Elektriskajās sadales sadalnēs – signalizācijas un palīgvadības ķēdēm.
• Rūpnieciskajā automātikā – sensoru un izpildierīču saskaņošanai.
• HVAC sistēmās – ventilatoru, aizbīdņu, vārstu un kontaktoru vadībai.
• Apgaismojuma vadībā – starp taimeri, sensoru vai kontrolieri un gala vadības ķēdi.
• Sūkņu automātikā – signālu pārsūtīšanai starp līmeņa, spiediena vai aizsardzības relejiem un kontaktoriem.
• Signalizācijas sistēmās – papildu NO vai NC kontaktu iegūšanai.
• Ēku automātikā – dažādu vadības ķēžu atdalīšanai.
• Apkures sistēmās – termostatu signālu pārsūtīšanai uz citām iekārtām.
• Tehnoloģisko iekārtu vadībā – palīgloģikas un bloķēšanas ķēdēm.

• Nosakiet spoles spriegumu – tam precīzi jāatbilst vadības signālam.
• Pārbaudiet AC vai DC tipu – vienāda nominālā sprieguma AC un DC spoles nav automātiski savstarpēji aizvietojamas.
• Izvēlieties kontaktu skaitu – atkarībā no tā, cik ķēdes jāpārslēdz.
• Izvēlieties kontaktu tipu – NO, NC vai pārslēdzošus.
• Pārbaudiet kontaktu nominālo strāvu – tai jābūt pietiekamai vadāmajai slodzei.
• Novērtējiet slodzes tipu – rezistīva, induktīva, kapacitatīva vai cita slodze kontaktus ietekmē atšķirīgi.
• Pārbaudiet palaišanas strāvu – LED barošanas avotiem, spolēm, motoriem un citām slodzēm ieslēgšanas brīdī var būt ievērojami lielāka strāva.
• Novērtējiet moduļa platumu – lai elektriskajā sadalnē būtu pietiekami daudz vietas.
• Pārbaudiet indikāciju – LED stāvokļa indikators var atvieglot diagnostiku.
• Pārbaudiet spaiļu shēmu – kontaktu numerācija dažādiem ražotājiem var atšķirties.

• Rezistīva slodze – piemēram, vienkārši sildelementi; parasti kontaktiem labvēlīgāka slodze.
• Induktīva slodze – kontaktoru spoles, elektromagnētiskie vārsti un motori var radīt sprieguma pārspriegumus.
• Kapacitatīva slodze – barošanas avotiem un elektroniskām iekārtām ieslēgšanas brīdī var būt liela ieslēgšanās strāva.
• DC slodze – līdzstrāvu kontaktiem bieži ir grūtāk pārtraukt nekā tādas pašas vērtības maiņstrāvu.

1. Nosakiet vadības spriegumu. Pārbaudiet, kāds spriegums tiks padots releja spolei.
2. Pārbaudiet AC vai DC tipu. Spolei jābūt piemērotai konkrētajam barošanas veidam.
3. Izvēlieties kontaktu konfigurāciju. Nosakiet, cik NO, NC vai pārslēdzošo kontaktu nepieciešams.
4. Pārbaudiet slodzi. Novērtējiet strāvu, spriegumu un slodzes tipu.
5. Uzstādiet releju. Nostipriniet to uz piemērotas DIN sliedes sadales kārbā vai sadalnē.
6. Pievienojiet spoli. Vadieties pēc konkrētā modeļa spaiļu shēmas.
7. Pievienojiet kontaktus. Izvēlieties NO, NC vai pārslēdzošo kontaktu atbilstoši nepieciešamajai darbības loģikai.
8. Pārbaudiet vadu šķērsgriezumu. Tam jāatbilst ķēdes strāvai un montāžas apstākļiem.
9. Ieslēdziet vadības signālu. Pārbaudiet, vai relejs nostrādā.
10. Pārbaudiet kontaktu darbību. Pārliecinieties, ka izvēlētie NO un NC kontakti pārslēdzas pareizi.
11. Pārbaudiet gala ķēdi. Pārbaudiet slodzes ieslēgšanu un izslēgšanu reālos darba apstākļos.

• Netiek pārbaudīts releja spoles spriegums.
• Tiek sajauktas AC un DC spoles.
• Tiek sajaukti NO un NC kontakti.
• Tiek izvēlēts relejs ar pārāk mazu nominālo strāvu.
• Tiek vērtēta tikai nominālā strāva, neņemot vērā slodzes tipu.
• Netiek ņemta vērā LED barošanas avota vai citas elektroniskās slodzes palaišanas strāva.
• Motors tiek pieslēgts tieši pie starpreleja, kas nav paredzēts šādai slodzei.
• Netiek ņemts vērā kontaktora spoles induktīvais raksturs.
• Nepareizi tiek interpretēta kontaktu numerācija.
• Netiek ņemtas vērā atšķirīgās AC un DC kontaktu komutācijas iespējas.
• Tiek izmantots pārāk maz kontaktu, un vēlāk vienu kontaktu mēģina izmantot vairākām nesaderīgām funkcijām.
• Pēc montāžas netiek pārbaudīta faktiskā releja darbības loģika.

• ✅ Ļauj atdalīt vadības un slodzes ķēdes.
• ✅ Iespējams palielināt vadības kontaktu skaitu.
• ✅ Ar mazjaudas signālu iespējams vadīt citu ķēdi.
• ✅ NO un NC kontaktus var izmantot vadības loģikas veidošanai.
• ✅ Ērti izmantot starp PLC un izpildiekārtām.
• ✅ Modulārā konstrukcija piemērota montāžai uz DIN sliedes.
• ✅ Pieejami dažādi AC un DC spoles spriegumi.
• ✅ Vienā ierīcē var būt vairāki neatkarīgi kontakti.
• ✅ Ērti izmantot signalizācijas un bloķēšanas ķēdēs.
• ✅ Palīdz standartizēt un sistematizēt automātikas sadalnes vadības ķēdes.

• ❌ Kontaktu strāva ir ierobežota atbilstoši konkrētajam modelim.
• ❌ Ne visi releji ir piemēroti lielas jaudas slodžu tiešai vadībai.
• ❌ Mehāniskie kontakti ekspluatācijas laikā nolietojas.
• ❌ Kontaktu kalpošanas laiks ir atkarīgs no pārslēgšanas reižu skaita un slodzes.
• ❌ Induktīvas un kapacitatīvas slodzes var vairāk noslogot kontaktus.
• ❌ DC ķēžu komutācijas iespējas var būt mazākas nekā AC ķēdēm.
• ❌ Nepareizs spoles spriegums var sabojāt releju.
• ❌ Dažādiem ražotājiem spaiļu numerācija var atšķirties.
• ❌ Starprelejs neaizstāj automātisko slēdzi, drošinātāju vai motora aizsardzību.
• ❌ Lielākas jaudas slodzēm var būt nepieciešams kontaktors.

Ātrais starpreleja izvēles ceļvedis

Modulāro starpreleju izvēlieties, ja nepieciešams pārsūtīt vai atdalīt vadības signālu, iegūt papildu kontaktus vai ar vienu vadības ķēdi ieslēgt citu slodzi. Pirms pasūtīšanas vissvarīgāk ir pārbaudīt spoles spriegumu, kontaktu skaitu, kontaktu tipu un vadāmās slodzes parametrus.
