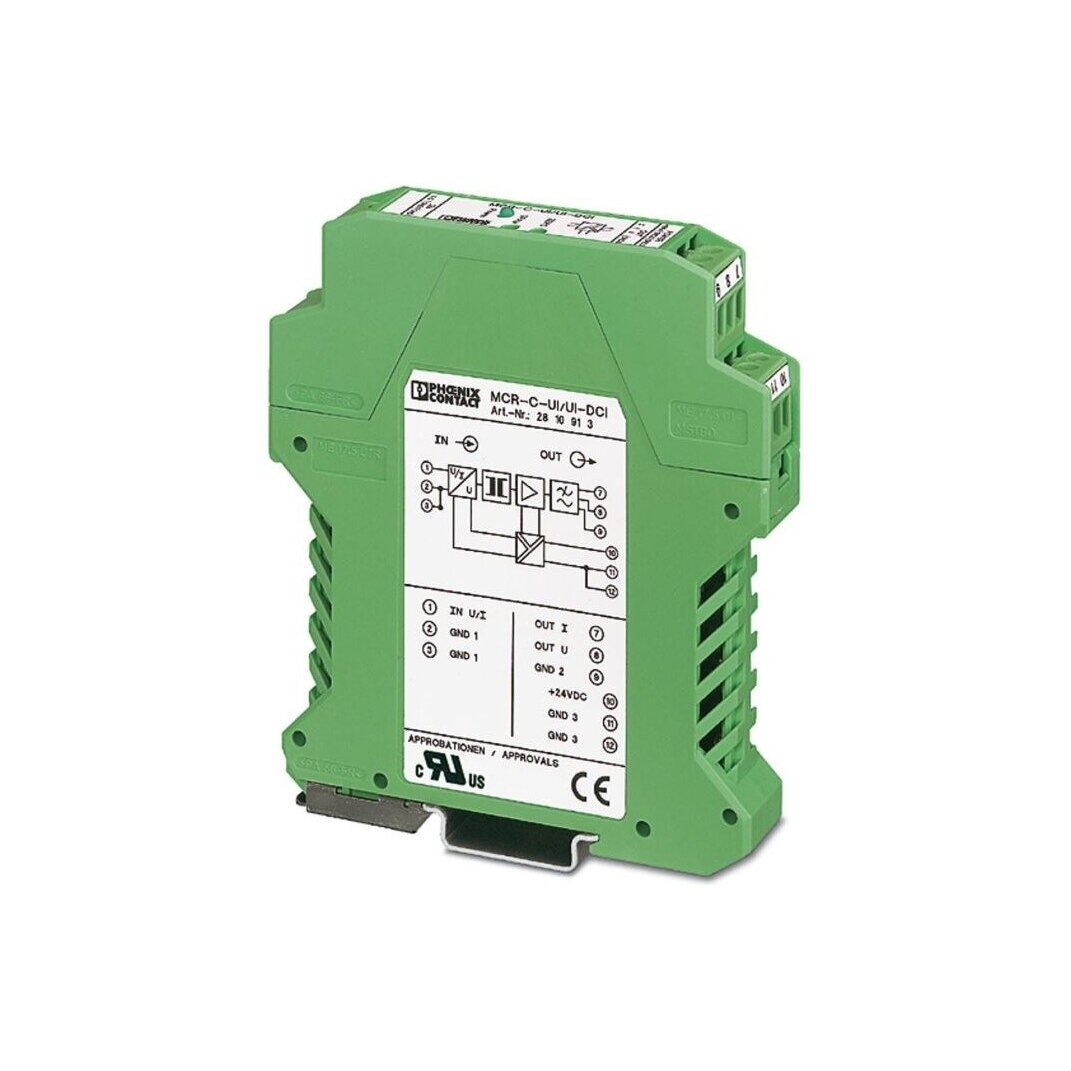

Analogo signālu pārveidotājs | 1 kanāls | 18-30VDC | 450Hz | DIN sliede | Phoenix Contact | MCR-C-UI/UI-450-DCI | 2810887

Kods: MCR-C-UI-UI-450-DCI

Jautāt

Pievienot salīdzināšanaiNoņemt no salīdzināšanas Salīdzināt preces (0)

Pievienot vēlmju sarakstam

Cena 484.00 € ar PVN
( 400.00 € bez PVN )

Neapmierina cena? Piedāvā savējo!

Uz grozu

MCR-C-UI-UI-450-DCI ir vienkanāla analogo signālu pārveidotājs un trīspusējs galvaniskais izolators, kas paredzēts standarta sprieguma un strāvas signālu elektriskai izolēšanai, pārveidošanai un pārsūtīšanai uz vadības, mērīšanas vai automatizācijas sistēmām.

Ieejas ķēde, izejas ķēde un barošanas ķēde ir elektriski izolētas cita no citas. Integrētie DC/DC pārveidotāji nodrošina trīspusēju galvanisko izolāciju, aizsargājot vadības sistēmu no potenciālu starpībām, zemējuma cilpām un savstarpēji saistītu sensoru ķēžu negatīvās ietekmes.

Šī 450 Hz joslas platuma versija nodrošina reakcijas laiku līdz 0,8 ms, tādēļ tā ir piemērota ātrāk mainīgu analogo signālu pārraidei.

Apraksts

MCR-C-UI-UI-450-DCI analogo signālu pārveidotājs un 3 virzienu izolators – konfigurējama U/I ieeja un izeja, 18–30 V DC, 450 Hz, DIN sliede, 2810887

MCR-C-UI-UI-450-DCI – vienkanāla analogo signālu pārveidotājs un trīs virzienu galvaniskais izolators, kas paredzēts standarta sprieguma un strāvas signālu elektriskai atdalīšanai, pārveidošanai un pārsūtīšanai uz vadības, mērīšanas vai automatizācijas sistēmu.

Ieejas ķēde, izejas ķēde un barošanas ķēde ir elektriski izolētas cita no citas. Integrētie DC/DC pārveidotāji nodrošina 3 virzienu izolāciju, palīdzot aizsargāt vadības sistēmu pret potenciālu starpībām, zemējuma cilpām un savstarpēji saistītu sensoru ķēžu negatīvo ietekmi.

Šī 450 Hz robežfrekvences versija nodrošina reakcijas laiku līdz 0,8 ms un ir piemērota ātrāk mainīgu analogo signālu pārsūtīšanai.

Galvenais pielietojums:

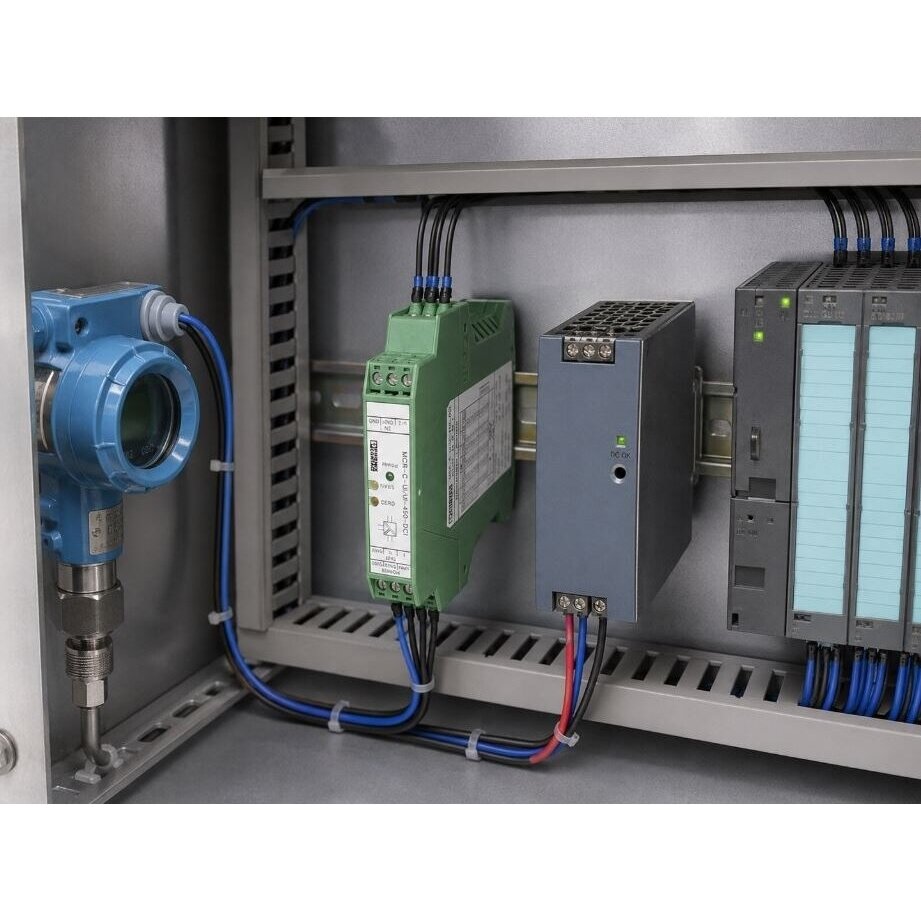

Moduli izmanto analogo sprieguma vai strāvas signālu izolēšanai, pārveidošanai un pārsūtīšanai starp sensoru, mērīšanas ķēdi, PLC, kontrolieri, datu reģistratoru vai citu automatizācijas sistēmu. To var uzstādīt sensora tuvumā, vadības skapī vai analogā signāla pārvades līnijā.

Pasūtījuma kods
2810887

Izolācija
3 virzienu

Robežfrekvence
450 Hz

Barošana
18-30 V DC

Kanālu skaits
1

Montāža
DIN sliede

3 virzienu galvaniskā signālu izolācija

Moduļa ieeja, izeja un barošanas ķēde ir galvaniski izolētas cita no citas. Šāda konstrukcija palīdz droši atdalīt sensora ķēdi no signāla novērtēšanas vai vadības ķēdes.

Trīs virzienu izolācija ir īpaši noderīga sistēmās, kurās var rasties atšķirīgi zemējuma potenciāli, traucējumu strāvas vai zemējuma cilpas. Modulis var arī samazināt vairāku savstarpēji saistītu sensoru ķēžu negatīvo mijiedarbību.

Tiek izolētas trīs ķēdes:
analogā signāla ieeja, analogā signāla izeja un 18–30 V DC palīgbarošanas ķēde.

Analogo signālu pārveidošana

Pieejamie ieejas signāli

0-60 mV;
0-100 mV;
0-200 mV;
0-300 mV;
0-500 mV;
0-1 V;
0-2 V;
0–2,5 V;
0-5 V;
0-10 V;
0-20 V;
no ±60 mV līdz ±20 V;
0-5 mA;
0-10 mA;
0-20 mA;
no ±5 mA līdz ±20 mA;
1-5 V;
4-20 mA.

Pieejamie izejas signāli

0-10 V;
±10 V;
0-5 V;
±5 V;
1-5 V;
0-5 mA;
0-10 mA;
0-20 mA;
4-20 mA.

Signālu kombināciju ierobežojumi:
Ne katru ieejas signālu var kombinēt ar katru izeju. Konkrētā ieejas un izejas kombinācija jāpārbauda pēc ražotāja signālu kombināciju tabulas.

450 Hz versija ātrākiem signāliem

Šīs versijas robežfrekvence pie 3 dB līmeņa ir 450 Hz. Norādītais 10–90% reakcijas laiks ir aptuveni 0,8 ms.

piemērots ātrāk mainīgiem analogajiem signāliem;
ātrāka reakcija nekā standarta 30 Hz versijai;
signāli tiek pārsūtīti pēc induktīvās pārraides principa;
filtrs pēc pārraides posma palīdz samazināt traucējumus;
maksimālā pārraides kļūda – ne vairāk kā 0,1% no gala vērtības.

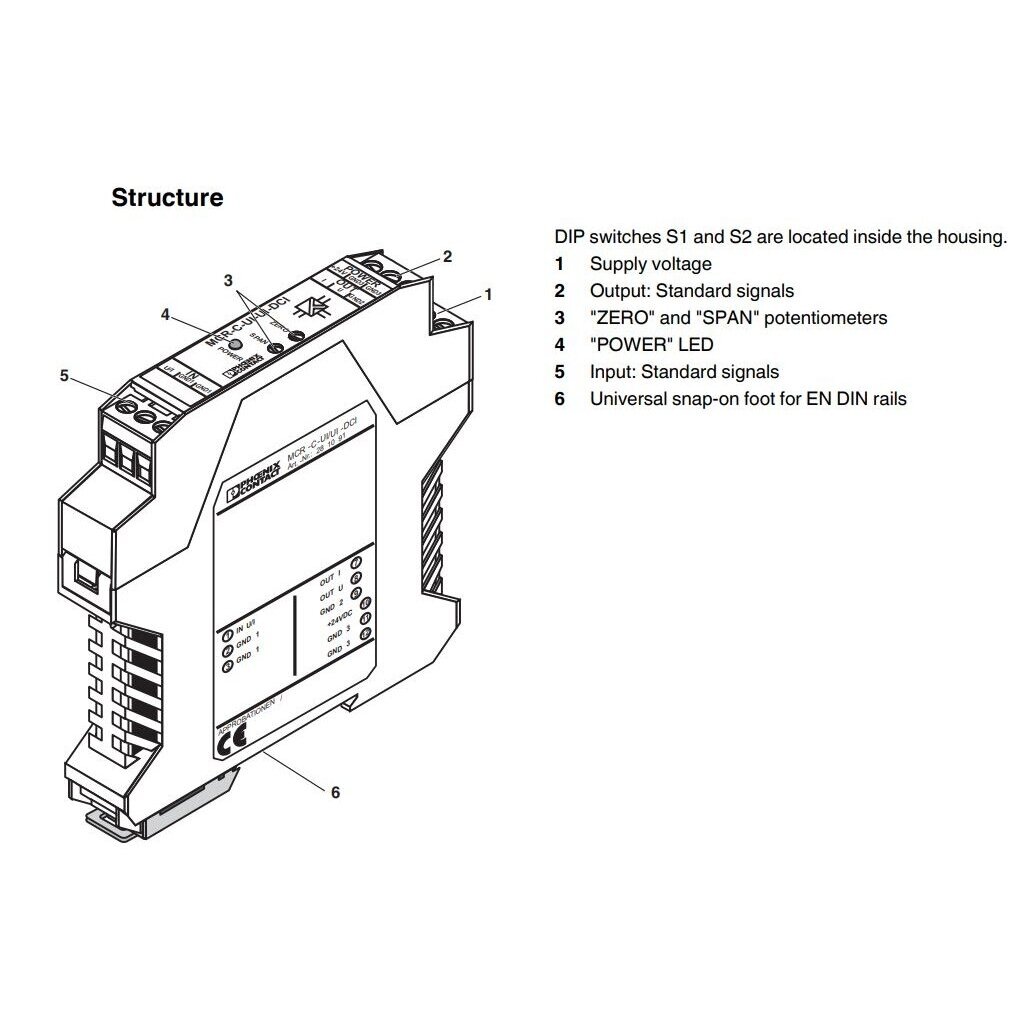

Konfigurēšana un regulēšana

Saskaņā ar ražotāja dokumentāciju diapazoni tiek iestatīti ar DIP slēdžiem, bet galīgā nulles punkta un mēroga korekcija tiek veikta ar ZERO un SPAN potenciometriem.

ZERO regulēšana – signāla nulles punkta korekcijai ±2% robežās.
SPAN regulēšana – mērījumu diapazona gala vērtības korekcijai ±2% robežās.
DIP slēdži – ieejas un izejas signālu diapazonu iestatīšanai.
Zaļš barošanas LED indikators – parāda palīgbarošanas statusu.

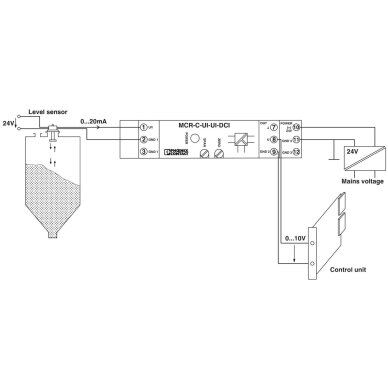

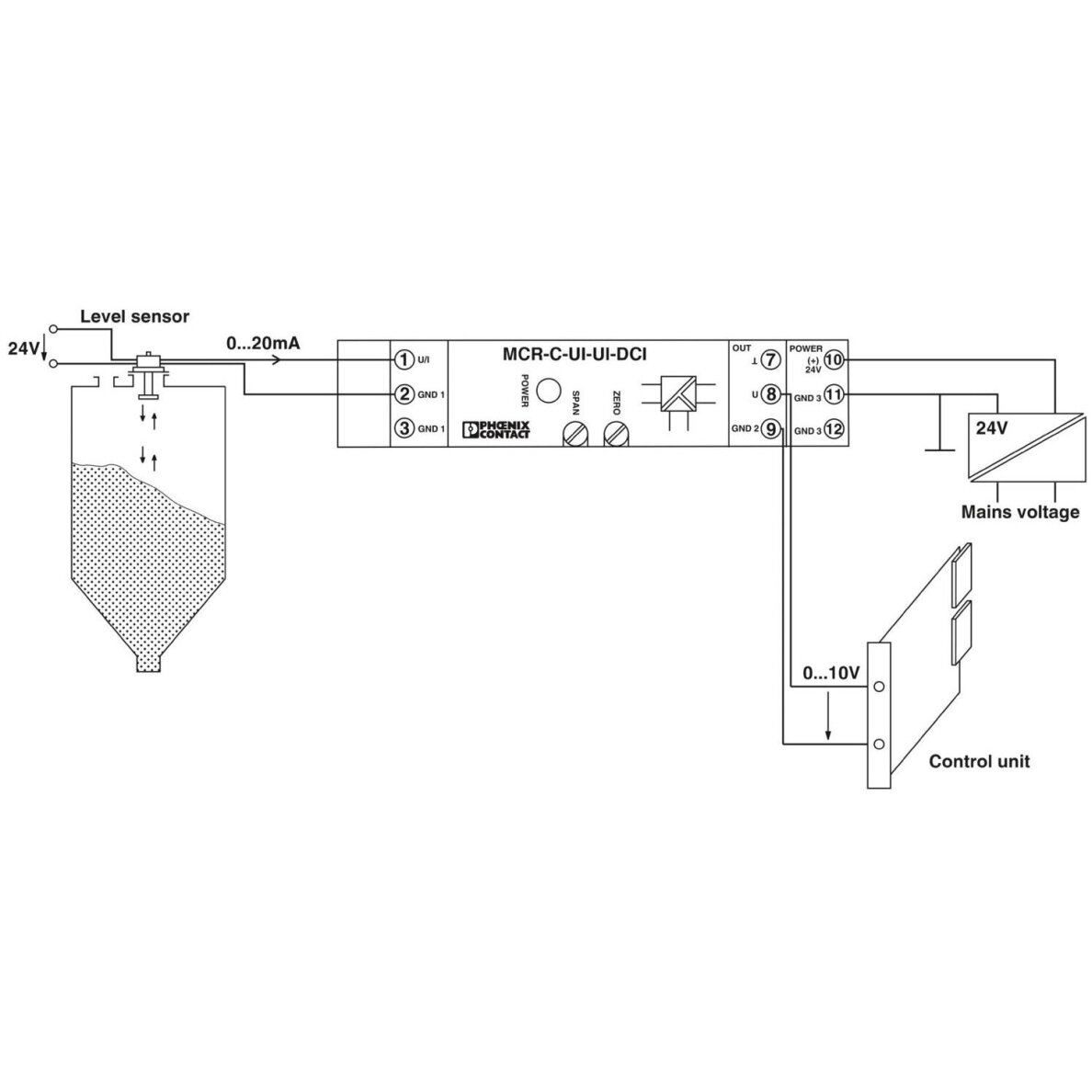

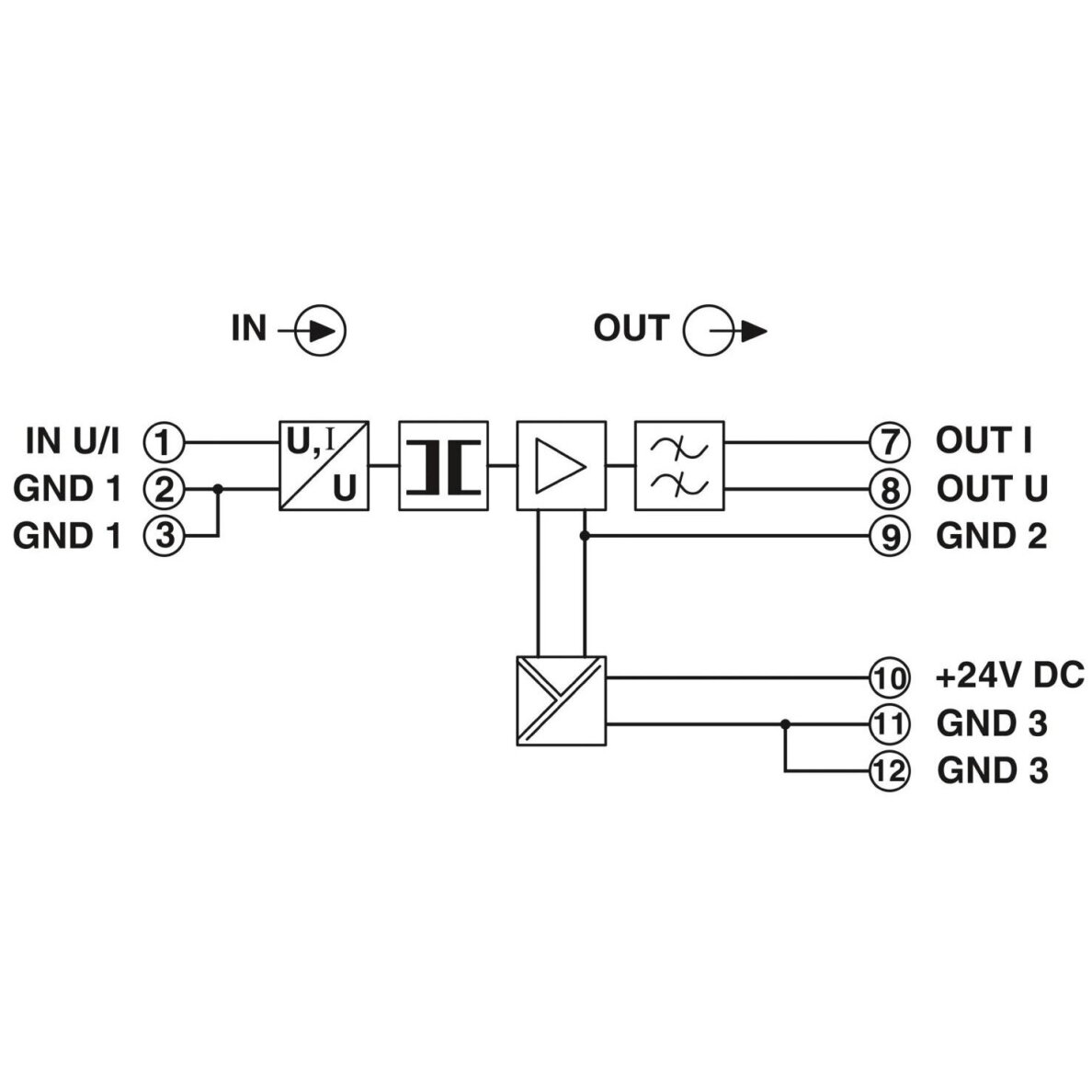

Darbības shēma un pieslēgšana

Spaile 1 – sprieguma vai strāvas signāla ieeja IN U/I.
Spailes 2 un 3 – ieejas ķēdes GND 1.
Spaile 7 – strāvas izeja OUT I.
Spaile 8 – sprieguma izeja OUT U.
Spaile 9 – izejas ķēdes GND 2.
Spaile 10 – +24 V DC barošana.
Spailes 11 un 12 – barošanas ķēdes GND 3.

Tehniskie parametri

Ražotājs / sērija	MCR-C
Modelis	MCR-C-UI-UI-450-DCI
Pasūtījuma numurs	2810887
Produkta tips	Analogo signālu pārveidotājs un galvaniskais izolators
Kanālu skaits	1
Galvaniskā izolācija	3 virzienu: ieeja / izeja / barošana
Konfigurēšana	Jā, konfigurējams un iepriekš iestatāms atbilstoši pasūtījumam
Standarta sprieguma ieeja	0–10 V, ja pasūtot nav norādīts citādi
Maksimālais ieejas spriegums	30 V
Maksimālā ieejas strāva	50 mA
Sprieguma ieejas pretestība	1 MΩ
Strāvas ieejas pretestība	50 Ω
Standarta sprieguma izeja	0–10 V
Maksimālais izejas spriegums	15 V
Maksimālā izejas strāva	30 mA
Sprieguma izejas slodze	≥10 kΩ
Strāvas izejas slodze	≤500 Ω
Robežfrekvence, 3 dB	450 Hz
Reakcijas laiks, 10–90%	0,8 ms
Maksimālā pārraides kļūda	≤0,1% no gala vērtības
Temperatūras koeficients	0,0075%/K
ZERO regulēšana	±2 %
SPAN regulēšana	±2 %
Barošanas spriegums	18–30 V DC
Maksimālais strāvas patēriņš	Mazāk nekā 30 mA bez slodzes
Maksimālā izkliedētā jauda	900 mW
Aizsardzības ķēde	Aizsardzība pret pārejas pārspriegumiem
Pārbaudes spriegums, ieeja / izeja	1,5 kV AC, 50 Hz, 60 s
Pārbaudes spriegums, barošana / signāls	1 kV AC, 50 Hz, 60 s
Darba temperatūra	no −20 °C līdz +65 °C
Aizsardzības pakāpe	IP20
Montāžas veids	Montāža uz DIN sliedes
Montāžas pozīcija	Jebkura
Pieslēgšanas veids	Noņemamas skrūvju spailes
Vadītāja šķērsgriezums	0,2–2,5 mm², ciets vai elastīgs
AWG diapazons	AWG 24–14
Vada izolācijas noņemšanas garums	8 mm
Spailes skrūves vītne	M3

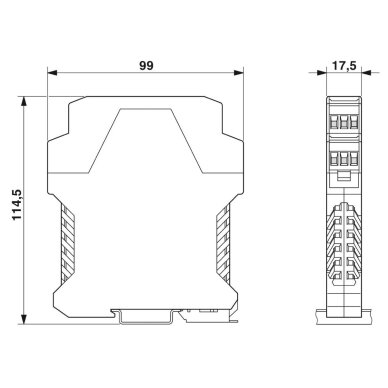

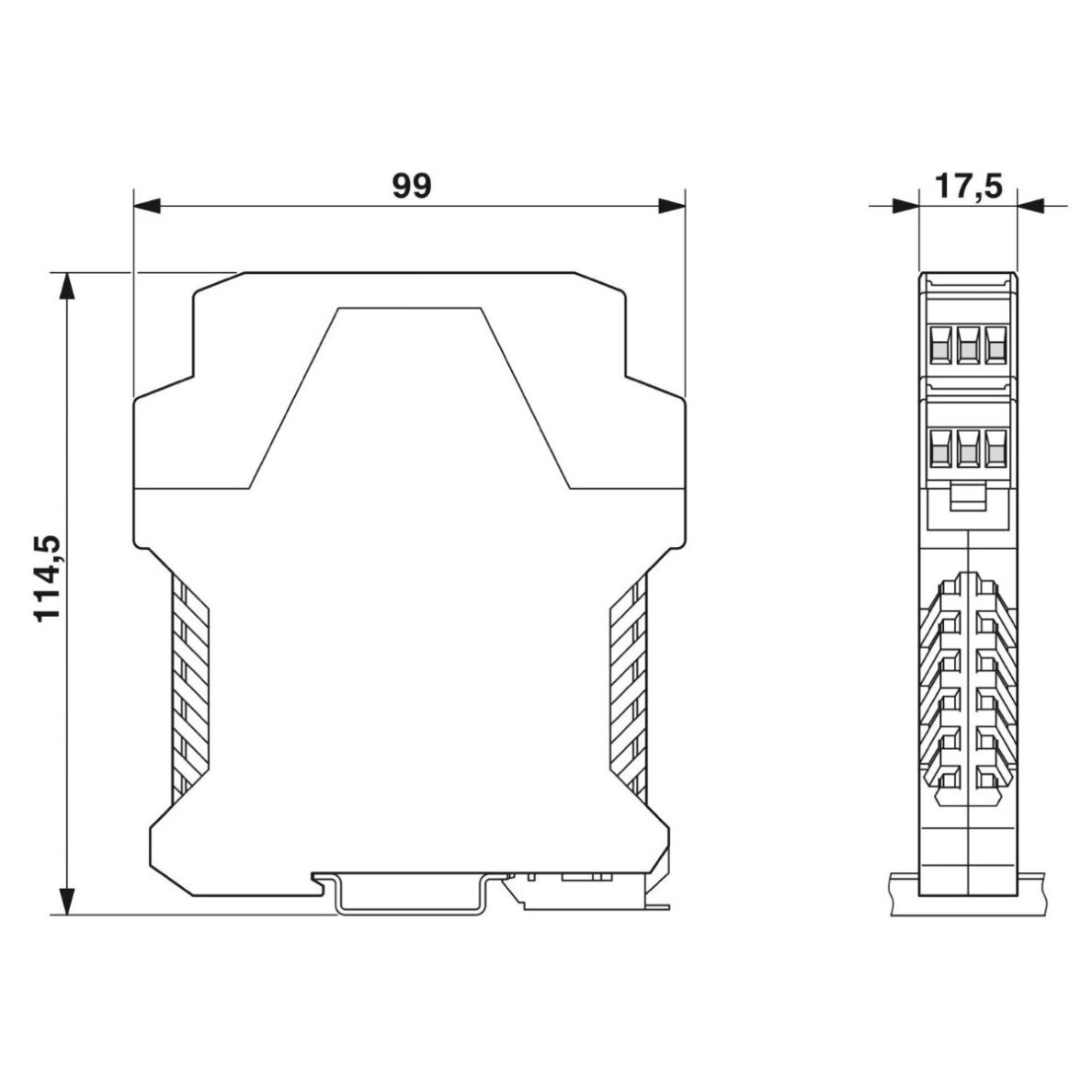

Izmēri P × A × D	17,5 × 99 × 114,5 mm
Korpusa materiāls	Nestiprināts poliamīds PA
Korpusa krāsa	Zaļa, RAL 6021
Atbilstība	CE
EMC noturība pret traucējumiem	EN 61000-6-2
EMC traucējumu emisija	EN 61000-6-4

Galvenās īpašības

3 virzienu galvaniskā izolācija – atdala ieejas, izejas un barošanas ķēdes.
Konfigurējami U/I signāli – dažādiem analogā sprieguma un strāvas diapazoniem.
450 Hz robežfrekvence – ātrāk mainīgiem signāliem.
0,8 ms reakcijas laiks – ātrai analogā signāla pārsūtīšanai.
ZERO un SPAN regulēšana – nulles punkta un diapazona kalibrēšanai.
Zaļš barošanas LED – parāda palīgsprieguma statusu.
Noņemamas skrūvju spailes – ērtākai vadu pieslēgšanai.
17,5 mm korpuss – kompaktai uzstādīšanai automatizācijas skapī.
Montāža uz DIN sliedes – standarta vadības un automatizācijas skapjiem.

Kur to izmanto?

PLC un kontrolieru analogajās ieejās – sensora signāla izolēšanai un pielāgošanai.
Procesu automatizācijā – spiediena, temperatūras, līmeņa, plūsmas un citu procesu signāliem.
Mērīšanas sistēmās – analogo signālu izolēšanai un pārveidošanai.
Rūpnieciskajos vadības skapjos – zemējuma cilpu un potenciālu starpību ietekmes samazināšanai.
Garākās signālu pārvades līnijās – signāla pārsūtīšanai pie lielākām ķēdes slodzēm.
Sensoru ķēdēs – drošai sensora un novērtēšanas ķēdes atdalīšanai.
Testēšanas un laboratorijas iekārtās – analogo signālu pārveidošanai.
Ēku un enerģētikas automatizācijā – standarta 0–10 V, 0–20 mA un 4–20 mA signāliem.

Montāža un pieslēgšana

Mehāniskā montāža

modulis tiek montēts uz standarta DIN sliedes;
montāžas pozīciju var izvēlēties brīvi;
korpusa platums – 17,5 mm;
izmantot slēgtā elektriskajā vai automatizācijas skapī;
nodrošināt pieļaujamo apkārtējās vides temperatūru no −20 °C līdz +65 °C.

Elektriskais pieslēgums

tiek izmantotas noņemamas M3 skrūvju spailes;
pieļaujamais vadītāja šķērsgriezums: 0,2–2,5 mm²;
vada izolācijas noņemšanas garums – 8 mm;
barošana – 18–30 V DC;
pirms ieslēgšanas pārbaudīt izvēlēto signāla diapazonu.

Svarīgas lietošanas piezīmes

Ne visas ieejas un izejas diapazonu kombinācijas ir atļautas.
Nedrīkst pārsniegt 30 V ieejas spriegumu vai 50 mA ieejas strāvu.
Sprieguma izejas slodzei jābūt vismaz 10 kΩ.
Strāvas izejas slodze nedrīkst pārsniegt 500 Ω.
IP20 korpuss paredzēts uzstādīšanai aizsargātā elektriskajā vai automatizācijas skapī.
Pieslēgšanas un konfigurēšanas darbi jāveic kvalificētam speciālistam.
Pirms sistēmas nodošanas ekspluatācijā jāpārbauda ZERO un SPAN iestatījumi.

Analogo signālu pārveidošana, 3 virzienu izolācija un 450 Hz pārraides josla

MCR-C-UI-UI-450-DCI ir kompakts vienkanāla analogo signālu pārveidotājs, kas izolē sensora, izejas un palīgbarošanas ķēdes. Trīs virzienu galvaniskā izolācija palīdz aizsargāt automatizācijas sistēmu pret potenciālu starpībām, zemējuma cilpām un savstarpēji saistītu signālu ķēžu ietekmi.

Konfigurējamie sprieguma un strāvas diapazoni ļauj pielāgot moduli dažādiem analogo signālu pārveidošanas uzdevumiem. 450 Hz robežfrekvence un 0,8 ms reakcijas laiks ļauj pārsūtīt ātrāk mainīgus signālus nekā standarta 30 Hz versija.

17,5 mm platais korpuss tiek montēts uz DIN sliedes, barots ar 18–30 V DC un pieslēgts ar noņemamām skrūvju spailēm. Produkts paredzēts rūpnieciskām vadības, mērīšanas un procesu automatizācijas sistēmām, kurās nepieciešama precīza analogo signālu pārveidošana un elektriska ķēžu izolācija.

Ilustratīvais attēls var būt izveidots, izmantojot MI. Preces izskats var nedaudz atšķirties no attēlā redzamā. Vadieties pēc tehniskās specifikācijas.
